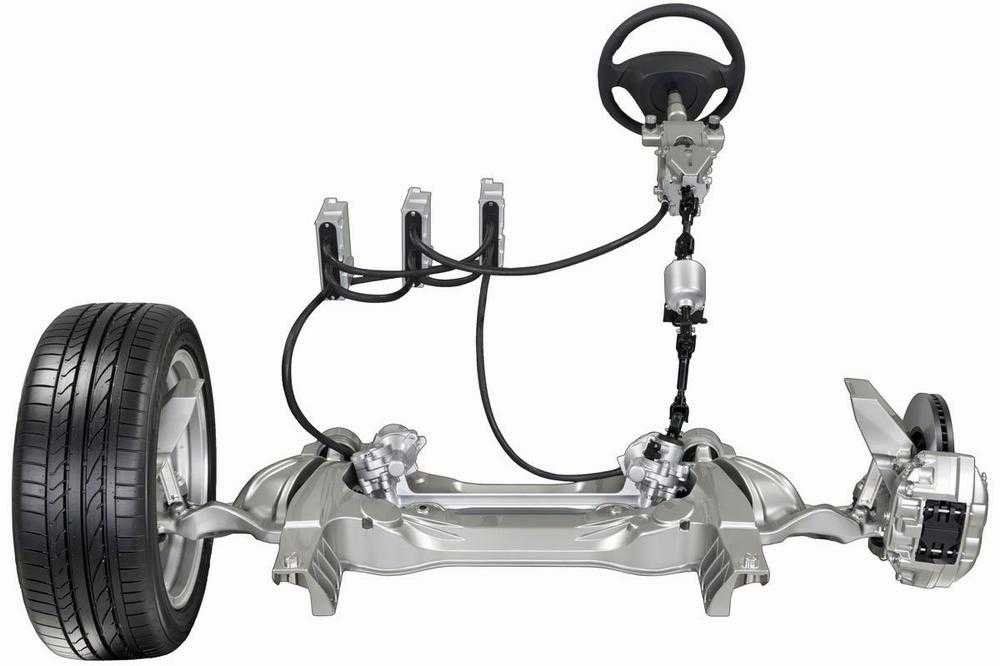

Конструкция рулевого управления автомобиля лада калина

Типы и варианты исполнения

Как уже было сказано ранее, ключевые элементы рулевой рейки не меняются на протяжении многих десятилетий. В устройство механизма вносятся лишь незначительные коррективы, но принцип остается одинаковым.

Единственное, что отличает все узлы подобного типа – привод усилителя. Всего различают три модификации. Рассмотрим особенности каждой из них.

Механическая рулевая рейка

Данная модификация является классической. Ею оснащались все автомобили до того момента, как были созданы гидравлические и электрические усилители. Механическая рулевая рейка – самый простой тип устройства. Благодаря маленьким зубцам и большим по сравнению с ними рулевому колесу водителю не приходится прилагать большие усилия для поворота автомобиля.

Существуют рулевые рейки с разным передаточным числом. По центру планки сделана зубчатая передача с меньшей амплитудой, а на концах этот показатель увеличивается. Благодаря этому водителю еще легче поворачивать руль во время начала движения или в поворотах на большой скорости. А на парковках, когда колеса нужно выворачивать до упора, водителю не нужно крутить руль по многу раз.

Режимы работы

Теперь по поводу режимов работы. Дело в том, что при разных условиях движения необходимо создание конкретного усилия. Также некоторые из режимов направлены на повышение комфортабельности.

Основными из режимов работы ЭУР можно отметить:

• Парковка;
• Движение на высокой скорости;
• Подруливание;
• Возврат колес в среднее положение.

Парковка автомобиля отличается надобностью поворота колес на большие углы, при этом с минимальной скоростью движения, а то и вовсе стоя на месте. Поэтому усилие на руле при парковке – значительное. Чтобы компенсировать ЭУР начинает работать в условиях создания максимального усилия.

А вот при движении на высокой скорости для обеспечения хорошей информативности, чтобы водитель не потерял чувства дороги, при маневрах ЭУР практически не задействуется или же создает малые усилия.

Интересным является режим подруливания. Условия движения авто могут быть самыми разными – дорога со скосом в одну сторону, воздействие сторонних факторов (боковой ветер, разное давление в колесах). Все они приводят к тому, что авто «уводит» в какую-либо из сторон. Режим же подруливания обеспечивает прямолинейное движение авто, причем делает ЭУР это без какого-либо участия со стороны водителя.

Существует и режим возврата колес в среднее положение, когда снижается усилие на рулевом колесе. Это происходит при завершении поворота, когда водитель «отпускает руль», блок управления по средствам датчиков рассчитывает необходимый момент и возвращает колеса в среднее положение за счет электроусилителя.

Описанные режимы работы в ЭУР включаются автоматически (благодаря информации от дополнительных датчиков). Но этот усилитель также позволяет водителю устанавливать свои определенные режимы – «Спорт», «Норма», «Комфорт».

Разница между режимами сводится к изменению реакции ЭУР на условия движения. К примеру, в режиме «Спорт» обеспечивается большая информативность (руль более «тяжелый»), а при «Комфорте» создает больше усилия, обеспечивая удобство управления авто. «Норма» же является средним положением, при котором, на малых скоростях ЭУР работает по максимуму, а на высоких – создает минимальное усилие.

ЭКСПЛУАТАЦИЯ В ГОРОДСКОМ РЕЖИМЕ

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.

Принципы работы ГУР

Гидроусилитель основан на простом принципе: гидравлический насос, приводимый в движение двигателем автомобиля, поддерживает давление гидравлической жидкости. Это позволяет механизму рулевого управления направлять шины при повороте руля.

Схема ГУР

Самой популярной системой ГУР является реечная передача мощности. При вращении руля внутренний поворотный клапан направляет поток жидкости в соответствующий конец силового цилиндра. Разница в давлении на любой стороне этого цилиндра помогает перемещать стойку, тем самым облегчая рулевое управление. Затем регулирующий клапан возвращает избыточную жидкость в основной резервуар.

В состоянии покоя давление, создаваемое насосом ГУР, достигает 11-14 килограмм на квадратный сантиметр. При повороте колес давление возрастает до 35-40.

Плюсы:

1. Ремонт вполне можно провести самостоятельно.
2. Относительно невысокая стоимость составляющих.

Минусы:

1. ГУР потребляет много энергии, больше, чем автомобильный кондиционер.
2. Насос всегда использует энергию двигателя, независимо от того, вращаете вы руль или нет.
3. Сложность гидравлического рулевого управления делает его более подверженным поломкам.
4. Шланги и ремни нуждаются в замене. Уплотнения в поршнях и насосе со временем будут стареть и протекать.

Если при покачивании руля влево вправо слышен ощутимый стук: диагноз

Вероятные причины

Если внятный стук в передней подвеске при повороте руля свидетельствует о выработке в составляющих ее деталях, то постороннее цоканье при покачивании рулевого колеса требует осмотра иных конструктивных элементов. Как правило, проблема кроется в системе управления транспортным средством.

Статистика показывает, что стучать в «рулевом» есть чему. Под подозрение может попасть любое сопряжение:

• Зазор в посадке рулевой наконечник-стойка.
• Чрезмерные люфты в рулевой рейке.
• Неполадка «карданчика» рулевого вала.
• Свободное перемещение руля на валу.
• Зазор в шарнирах рулевых тяг.

Эти детали присутствуют в конструкции любого автомобиля. Зная расположение всех посадок, остается выявить дефектную пару.

Как выявить стук: экспертные методы

Классический подход к выявлению неисправного узла расскажут в любом гараже. Суть его тривиальна: достаточно попросить помощника покачивать рулем и в это время прикладывать руку на упомянутые сопряжения.

Рулевая рейка

Однако в некоторых ситуациях такая технология теряет актуальность. В частности, выявить дефект в механизме этим способом не получится. Для выявления неполадки в зацеплении шестерня-рейка необходимо произвести опыт:

• Если есть ГУР (гидроусилитель): стук появляется при вращении рулевого колеса на машине с заглушенным двигателем, а при запущенном моторе на месте постукивания нет.
• ГУР отсутствует: проехаться по дорожному участку с изменяемым направлением – при покачивании руля влево вправо слышен стук, но в поворотах рейка не стучит по причине малого износа рабочих поверхностей зубчатого зацепления в крайних положениях.

Аварийная система

Определить, является ли узел складывания рулевой колонки причиной постукиваний, тоже можно экспериментальным путем. Достаточно покачать «баранку» в стороны, одновременно прижимая ее к низу. Звук пропал – проблема в аварийной системе.

Усилитель рулевого управления автомобилей Лада Веста

На автомобили всех без исключения комплектаций линейки Лада Веста устанавливается электроусилитель рулевого управления. Если быть точнее, то электромеханический, поскольку внутри узла используются передаточные механизмы. Сам электроусилитель – разработка Nissan, поэтому в качестве детали можно не сомневаться. Но, как и любой механизм, ЭУР имеет свойство ломаться. И если узел отказался работать, то вероятнее всего причиной поломки является электрика (сгоревший электромотор, оборванная проводка, вышедшее из строя реле или сгоревший предохранитель). Механические же повреждения практически исключены и если и возможны, то только после серьёзных дорожно-транспортных происшествий, в результате которых повреждён рулевой механизм.

• Как подключить фаркоп форд фокус 3



• Схема системы питания газ 53



• Как снять трамблер не сбив зажигание



• Bmw e38 не включается кондиционер



• Не включается скорость на калине 2

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Нестандартные случаи

Стучать могут вовсе не детали подвески или «рулевого». Толчки и клевки кузова приводят к перемещению агрегатов. Если они «сидят» свободно и имеет место контакт «металл-металл», звяканья не избежать.

1. Одиночный глухой стук при трогании с места. Смотрите резинометаллические опоры двигателя или коробки, карданный вал трансмиссии. Например, при старте мотор может наклониться и ударится о лонжерон.
2. Бряканье на мелких неровностях и в поворотах. Послушайте, нет ли стука в руль при торможении, есть – изношены направляюшие тормозного суппорта.
3. Непостоянный звук соударения, чаще слышимый в поворотах на малой скорости. Неисправность в дифференциале переднеприводного автомобиля.

Чаще подтягивайте ключевые болты и гайки, заправляйтесь только на заправках с качественным бензином и запомните: потрепанный ШРУС не стучит, а хрустит и делает это при вывернутых колесах.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Принцип действия ЭУР

Электрический узел, чья задача – облегчить вращение рулевого колеса, состоит из следующих элементов:

• электродвигатель асинхронного типа;
• механический привод, соединяющий его с рулевым механизмом авто;
• собственный блок управления с датчиками.

В малолитражках, где требуется небольшое усилие для поворота колес, блок ЭУР небольших размеров устанавливается под приборной панелью. В автомобилях среднего класса электроусилитель руля под торпедо уже не поместится, а потому выносится в подкапотное пространство. В обоих случаях привод электродвигателя связан с валом рулевой колонки.

При управлении легковыми автомобилями больших размеров и тяжелыми внедорожниками нужно развивать большее усилие, чтобы поворачивать колеса. Поэтому в них задействован привод ЭУР, работающий напрямую с рулевой рейкой. Независимо от места расположения электродвигателя и его подключения к механизму, принцип работы электроусилителя руля остается неизменным. Он заключается в автоматическом включении электропривода и передаче дополнительного усилия на механизм при повороте водителем рулевого колеса. Величина крутящего момента, создаваемого усилителем, зависит от трех параметров:

• Угла поворота. Он измеряется датчиком, встроенным в рулевую колонку.
• Усилия на руле. Определяется специальным датчиком в виде скручивающегося торсиона, имеющего механическую связь с валом. Чем сильнее скручивается торсион, тем большее усилие развивает двигатель.
• Скорости движения. Эта информация поступает от контроллера, а он ее берет от датчика скорости.

Основываясь на этих показаниях, электронный блок управляет электроприводом в соответствии с ситуацией. При малой скорости движения, сильном скручивании торсиона и большом угле поворота (режим парковки или разворота) агрегат усилителя выдает максимальную мощность. Во время движения по прямой особой помощи водителю не требуется, потому ЭУР подключается минимально.

Электроусилитель рулевого управления

В ЭУР крутящий момент, создаваемый руками водителя на рулевом вале, усиливается электродвигателем и передаётся на управляемые колёса реечно-шестерёнчатым редуктором.

Электродвигатель питается от бортовой сети автомобиля и управляется электроникой.

Устройство и принцип работы электроусилителя руля

Существует несколько вариантов конструкций.

Рассмотрим самый известный и наиболее распространённый.

Его основные узлы и элементы:

• Электродвигатель.
• Рулевой вал из двух частей, соединённых торсионом.
• Исполнительный механизм (редуктор).
• Датчики крутящего момента и положения рулевого колеса.
• Электронный блок управления (ЭБУ).

Принцип действия:

Поворачивая рулевое колесо, водитель скручивает торсион, при этом две части датчика крутящего момента перемещаются относительно друг друга, величина и направление проходящего через датчик электрического тока изменяются. Одновременно изменяется и сигнал от датчика угла поворота руля. Эти параметры поступают в ЭБУ, вместе с показаниями системы ABS о скорости автомобиля и частоте вращения двигателя от контроллера ЭСУД. Процессор ЭБУ определяет величину и направление необходимого усилия и подаёт на электромотор напряжение необходимой полярности, изменяя величиной тока скорость вращения якоря и крутящий момент. Двигатель через редуктор вращает рулевой вал или перемещает рейку.

В упрощённых вариантах блок управления не связан с электронными системами управления двигателем и контроля скорости движения, режим работы электропривода зависит только от датчиков крутящего момента и поворота руля.

На автомобилях малого и среднего класса, где от ЭУР не требуются высокие мощности, электродвигатель с редуктором настолько компактны, что размещаются под рулевой колонкой в салоне машины, вместе с датчиками и блоком управления.

Существуют рулевые рейки с приводом от двух шестерён, одна из которых передаёт усилие от вала руля, другая — от электромотора ЭУР.

В рулевых устройствах вэнов, микроавтобусов и лёгких коммерческих грузовиков используются ЭУР параллельно-осевой конструкции с механизмом «винт — шариковая гайка». Электромотор вращает шариковую гайку с помощью зубчатого ремня. Шарики, обкатываясь по спиральным канавкам, двигают рулевую рейку.

Иногда электромотор встраивают непосредственно в рейку, её вал проходит сквозь статор, а якорь одновременно является шариковой гайкой. Такими агрегатами оборудуются «Тойота», «Лексус» и некоторые модели «Мазда».

Способы поворота

Маневрирование поворотом управляемых колес — наиболее распространенный способ поворота автотранспортных средств. Рулевое управление с поворачиваемыми колесами достаточно полно удовлетворяет требованиям к рулевому управлению. Во всех случаях, когда это допустимо, число пар управляемых колес стремятся выбрать наименьшим. Это упрощает конструкцию рулевого управления, повышает устойчивость движения.

Однако, если число пар управляемых колес меньше, чем п-1, где п — общее число осей автомобиля, то при повороте неизбежно боковое скольжение неуправляемых колес. Расположение управляемых колес при таком способе поворота зависит от типа и назначения транспортного средства (рис. 1).

Рис. 1. Расположение управляемых колес: НП — направление поворота

Качение колес без бокового скольжения для двухосного автомобиля обеспечивается при передних управляемых колесах. Поворот автомобиля (рис. 1, а) происходит относительно т. О — центра поворота автомобиля, расположенного в точке пересечения оси задних колес и осей обоих управляемых колес. Управляемые колеса при этом повёрнуты на различные углы, и угол поворота внутреннего колеса Θв больше угла поворота наружного колеса Θн, Θв>Θн. Требуемое соотношение между углами зависит от расстояния между осями поворотных цапф В и колесной базы автомобиля L и определяется зависимостью ctg Θн= ctg Θв+B/L.

Показателем поворачиваемости автомобиля считают минимальный радиус поворота Rmin, равный Rmin = L/sinΘнmax. Для большинства автомобилей значение Θнmax составляет (30… 35)° и минимальный радиус приблизительно в два раза больше базы автомобиля. Предельный угол поворота управляемых колес может быть увеличен для автомобилей высокой проходимости до 45°.

Для улучшения поворачиваемости управляемыми могут как передние, так и задние колеса (рис. 1, б). Для такой схемы минимальный радиус поворота равен Rmin = L/(2sinΘнmax), т.е. при одинаковых базах радиус поворота может быть уменьшен в два раза.

Поворот трехосных автомобилей с передними управляемыми колесами (рис. 1, в) отличается тем, что качение колес среднего и заднего мостов без бокового скольжения невозможно. Поэтому колеса осей тележки стремятся расположить как можно ближе друг к другу, для этого сделать по возможности меньшими расстояния L и l. Для таких автомобилей дополнительным критерием поворачиваемости является «габаритный коридор» Вг — ширина полосы, за которую не выходит автомобиль при повороте.

Маневрирование при помощи поворота осей (рис. 2, а) или тележек (рис. 2, б), применяется в тех случаях, когда сделать колеса поворотными трудно по компоновочным соображениям из-за их ширины (пневмокатки, широкопрофильные колеса). Боковое скольжение колес по дороге с таким способом поворота неизбежно.

Поворот складыванием звеньев ТТМ (рис. 2, в) обеспечивает повышенную маневренность и может использоваться для специальных или длиннобазных машин. Угол складывания может достигать 90°.

Бортовый способ поворота (рис. 2, г) производится отключением от ДВС, при помощи фрикционов Ф1 , Ф2, приводов колес одного из бортов машины и торможении отключенного привода с помощью тормозных механизмов Т₁ или Т_2. Таким образом, поворот осуществляется практически на месте.

Рис. 2. Способы поворота колесных машин

Это наименее рациональный способ поворота, но при его использовании удается существенно упростить конструкцию машины. Способ больше всего подходит для короткобазных машин. На мягком грунте поворот сопровождается деформацией и сдвигом грунта, что ещё больше увеличивает сопротивление движению.

Основные неисправности и способы их устранения своими руками

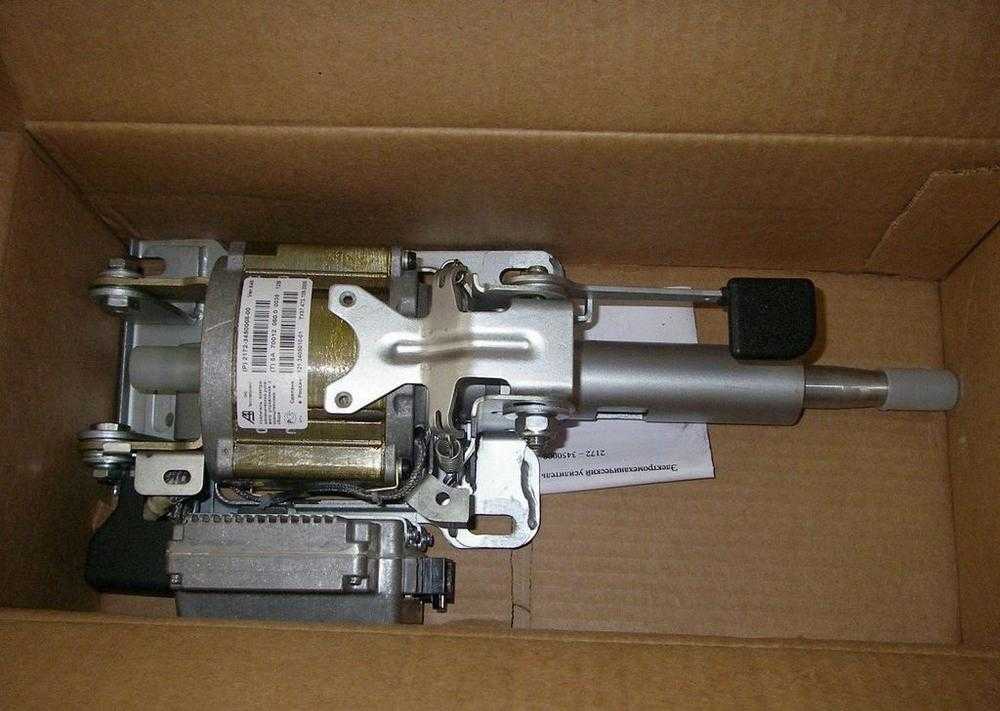

Извлеченная из автомобиля система

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

Устройство под панелью

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.
