Подсос воздуха через дроссельную заслонку, что делать?

Регулировка

Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.

Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.

Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.

В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.

Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки  в потенциометре, а машина в результате может потерять управление.

Устройство датчика дроссельной заслонки (ДПДЗ) 405, 406, 409, 4213, 4216

В практике присутствуют два вида датчиков дроссельной заслонки: контактный и бесконтактный.

Функционирование контактного ДПДЗ 405, 406, 409, 4213, 4216 движка основано на методе реостата, потенциометра и изменяющегося резистора. Контактные устройства изготовлены в виде потенциометра. Вал поворачивание токосъёмника соединена с воздушной заслонкой. При открывании воздушной заслонки производится скольжение лепестков ползунков по закрепленным токопроводимым полоскам электро проводника от 0 до 900. Обычно в корпусе ДПДЗ размещается от двух до шести полосок. Такие датчики положения дроссельной заслонки установлены на 405, 406, 409, 4213, 4216 движках автомобиле УАЗ и Газель.

Проверка датчика положения дроссельной заслонки

Проверка ДПДЗ осуществляется в следующей последовательности:

  1. Включите ток и измерьте напряжение между клеммами 1 м 2. Оно должно равняться 5,0+0,1В
  2. Отключите ключем зажигания ток и проверьте сопротивление между выводами 1 и 2. Оно должно равняться от 1800 ДО 2000Ом
  3. Включите зажигание и измерьте напругу между клеммами 2 и 3 при закрытом дросселе. Оно должно равняться 250. 650МВ
  4. Включите зажигание и измерьте напряжение между клеммами 2 и 3 при открытом дросселе. Полное значение открывания дросселя составляет 90 o . Оно должно равняться 3900. 4700МВ

Если данные тестера сильно разнаться с приведенными выше, значит датчик дроссельной заслонки вышел из строя и его нужно заменить.

Регулятор холостого хода автомобиля Газель 405

Регулятор холостого хода Газель 405 (далее — РХХ) — один из ключевых элементов пусковых механизмов, который расположен возле двигателя автомобиля. От его исправного функционирования зависит, как стабильно будут производиться обороты на холостом ходу и уровень потребления бензина. Каждый водитель должен знать, как этот датчик устроен, а также какие неполадки в нем происходят чаще всего. РХХ является не датчиком, а скорее исполнительным механизмом.

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора постоянно, её угол положения требует периодической регулировки

Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если её регулировка приводит к каким-либо отклонениям

Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельно с расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что здесь напряжение также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условия отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигнет значения, равного техническим стандартам на имеющегося транспортного средства. По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процесс регулировки они могли разболтаться.

Датчик холостого хода. Шаговый мотор (регулятор ХХ)

Шаговый мотор установлен в байпасном канале узла дроссельной заслонки.

Положение вала шагового мотора определяет проходное сечение байпасного канала, необходимое для устойчивой работы двигателя при закрытой дроссельной заслонке

В системе управления шаговый мотор выполняет несколько основных функций:

• Прогрев двигателя после запуска. Система определяет тепловое состояние двигателя по датчику температуры охлаждающей жидкости и автоматически устанавливает обороты холостого хода (минимальные обороты при закрытой дроссельной заслонке).

С помощью шагового мотора в этом случае задается такое сечение байпасного канала, при котором двигатель способен поддерживать эти обороты.

• При открытии дроссельной заслонки весь воздух в двигатель поступает через сечение дроссельной заслонки, а байпасный канал должен быть подготовлен к резкому закрытию дросселя и сбросу нагрузки (отключение КПП).

Система отслеживает с помощью шагового мотора такое сечение байпасного канала (в зависимости от оборотов двигателя, скорости автомобиля и положения дроссельной заслонки) при котором в случае сброса нагрузки должно быть обеспечено плавное снижение оборотов коленчатого вала до заданных оборотов холостого хода.

• Третьей функцией шагового мотора является компенсация контролируемой блоком управления нагрузки (включение/выключение вентилятора, кондиционера и т.д.).

В режиме холостого хода система корректирует положение шагового мотора до включения/выключения нагрузки. Тем самым компенсируется мощность, подключаемой этой нагрузки (компенсирует провал оборотов в режиме холостого хода).

Шаговый мотор и называют регулятором холостого хода, но он выполняет лишь перечисленные функции.

Заданные обороты холостого хода в пределах 50 об/мин поддерживаются в основном быстрым контуром управления — регулятором по углу опережения зажигания.

Раскачка оборотов в режиме холостого хода зависит именно от этого контура и влияния возмущений в системе топливоподачи.

Шаговый мотор определяет медленную составляющую в регулировании, отслеживая режимные переходы системы управления.

Выход из строя шагового двигателя приводит к явным сбоям в системе: невозможность работы двигателя на холостом ходу, повышение оборотов ХХ, увеличивающихся по мере прогрева двигателя.

Эти неисправности возникают и при неполадках в цепях управления шаговым мотором и могут быть определены при помощи тестера ДСТ-2М, который позволяет задавать положение шагового мотора как параметр блока управления.

Выбрав режим управления исполнительными механизмами в тестере, нужно подвигать шаговый мотор с помощью блока управления в ту или иную сторону.

Если при этом обороты двигателя не изменяются, расход воздуха остается постоянным, а система определяет постоянное положение шагового мотора, неисправность шагового мотора или цепей его управления очевидна.

Проверка шагового мотора с помощью тестера может и не дать результата. Система будет правильно отрабатывать ваши попытки закрыть или открыть байпасный канал.

Но при этом при эксплуатации автомобиля останутся зависания оборотов при отключении КПП и заглохания двигателя при движении накатом и невозможность запуска двигателя без помощи дроссельной заслонки.

Появление в комплексе этих неисправностей говорит о неисправности шагового двигателя или его цепей управления. И даже при исправных цепях, шаговый мотор может просто неправильно выполнять команды системы управления.

Вместо движения вперед отрабатывает движение назад или наоборот. Это можно наблюдать, если снять шаговый мотор и специальным тестером задавать ему движения в разные стороны.

Алгоритм управления шагового мотора достаточно сложен, и сбои в его работе могут быть выявлены только специальным тестером, например, ДСТ-6С.

Блок управления может выдавать код неисправности шагового мотора, но не всегда это означает, что шаговый мотор или цепи его управления действительно вышли из строя. К сожалению, этот код может появиться и при исправном шаговом моторе.

Прежде чем разбираться с шаговым мотором, убедитесь, что заданные обороты холостого хода в системе выставляются правильно по температуре двигателя и режим холостого хода определен в системе (положение дроссельной заслонки 0%).

Совет: Если смазывать механическую часть шагового мотора литолом, то он работает значительно лучше и дольше. После смазки плохой шаговый мотор часто восстанавливает свою работоспособность.

Ремонтные работы

Чтобы выполнить ремонт заслонок отопительной системы на автомобиле ГАЗель, потребуется сначала добраться до проблемного узла.

Фактически здесь требуется получить доступ к электровентилятору печки, поскольку именно в этом узле располагаются заслонки вместе с перемычками и приводом регулятора положения заслонок печки.

Да, владельцы ГАЗели могут полностью снять переднюю панель, демонтировать багажник, снять центральную консоль, чтобы полноценно добраться до корпуса отопительной системы, и максимально наглядно всё увидеть, проверить и отремонтировать.

Но по факту проще всего сделать это через верхний бардачок. Последовательность действий будет такая:

  • Отключите минусовую клемму на аккумуляторной батарее. Ваша личная безопасность превыше всего в подобных вопросах.
  • Откройте бардачок для документов, который располагается на торпедо.
  • Поднимите крышку, зафиксируйте её в поднятом состоянии.
  • По периметру бардачка после открытия вы увидите 4 шурупа или самореза.
  • С помощью соответствующего инструмента открутите их.
  • Теперь аккуратно поднимайте бардачок вверх, высвобождая его со своего посадочного места.
  • Вам открылся доступ к корпусу электровентилятора системы отопления ГАЗели. В дальнейшем сможете этим воспользоваться, чтобы произвести ремонт самого электровентилятора, либо выполнить иные работы, связанные с моторчиком отопительной системы.
  • Чтобы снять крышку корпуса вентилятора, требуется использовать ключ на 8. Лучше всего тут поможет головка с длинным переходником.
  • Открутите пару креплений и уберите крышку в сторону.
  • Теперь вы видите уже сам электровентилятор. Справа от него находится резиновое кольцо, которое следует извлечь, после чего снять сам вентилятор и убрать его немного в сторону.

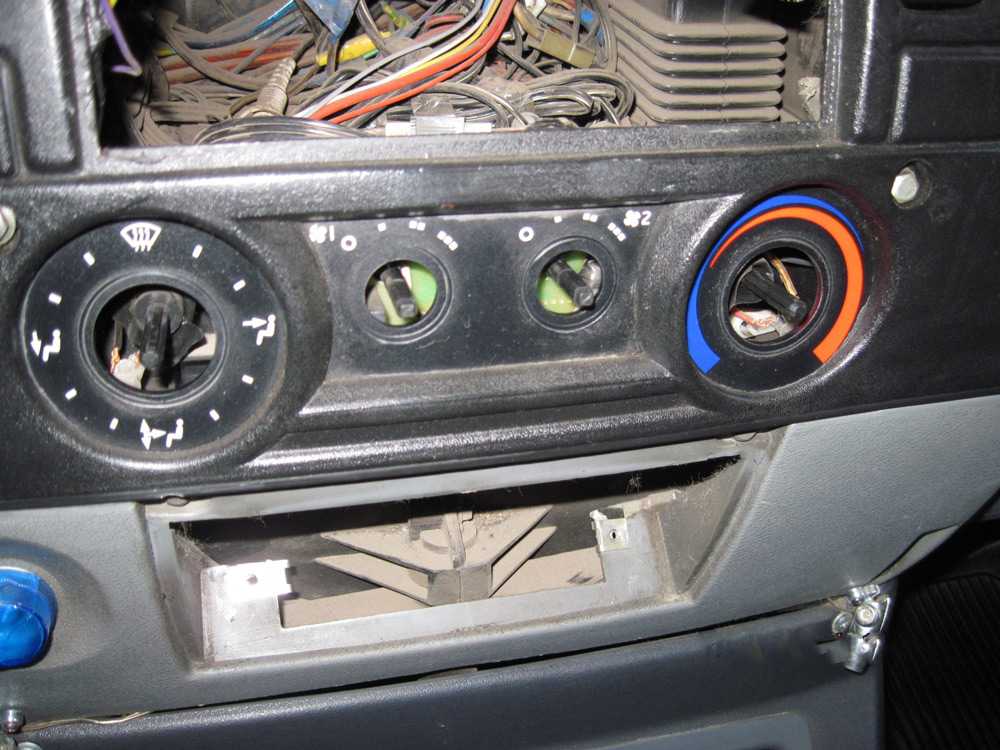

  • Теперь покрутите правый регулятор на блоке управления печкой, чтобы проверить, работают ли заслонки синхронно и меняется ли их положение при работе регулятором.
  • Если заслонки перемещаются не синхронно, потребуется их демонтировать, либо переместить положение вручную.
  • Для второго варианта потребуется просунуть руку справа от корпуса электровентилятора, дотянувшись до рычажков. Там имеется специальная шайба или подобие гайки, которая легко проворачивается вручную.

Для более серьёзного ремонта в виде замены перемычки придётся провести более сложные демонтажные работы.

Увы, но для замены заслонок, когда вина в неполадках системы отопления на ГАЗели лежит именно на них, обойтись без полной разборки отопителя не получится. Да, конструкция отечественного коммерческого автомобиля далека от совершенства. Но порой удаётся обойтись малой кровью.

Учитывая сложность полного демонтажа, многие автовладельцы предпочитают в случае нарушения синхронности заслонок из-за сломанной перемычки менять положение вручную. Для этого достаточно просто открутить несколько винтов верхнего бардачка, снять кожух электровентилятора, и добраться до элемента регулировки. В принципе, два раза за год при переводе печки на летний и зимний режим сделать это можно.

Если же хотите сделать всё основательно, потребуется снимать торпеду, добираться до корпуса отопителя, частично разбирать его, и только при таких условиях получится открыть доступ к проблемным заслонкам. Таковы реалии владельцев автомобилей ГАЗель.

Оставаться перед наступлением зимы с неисправной системой отопления настоятельно не рекомендуется. Да и в жаркую погоду, когда хочется получить хоть немного прохлады за счёт наружного воздуха, мало кому будет приятно, если из печки начнёт дуть горячий воздух. Потому есть смысл основательно подойти к вопросу, выделить время на проведение комплексных демонтажных работ, и восстановить нормальное функционирование проблемного узла, снимая при этом всю печку и выполняя поставленную задачу.

Но при всех своих недостатках, эти коммерческие автомобили имеют ряд объективных преимуществ.

Назначение дроссельной заслонки

Без такого агрегата, как дроссельная заслонка, не обходится ни один автомобиль в мире. Механизм представляет собой поперечный регулятор канала, который изменяет количество протекающей жидкости или газа. То есть, по своей сути заслонка является воздушным клапаном. Когда она закрыта, давление во впускной системе приравнивается к вакууму, а при открытом ее состоянии оно сравнивается с наружным атмосферным.

Нажатием педали акселератора регулируется степень открытия заслонки. Соответственно, от этого зависит, сколько поступит воздуха в цилиндры двигателя. Практически каждый современный автомобиль оснащается инжекторным мотором, где все важные обязанности берет на себя электронный блок управления (ЭБУ).

Как некоторые автолюбители знают, оптимальным соотношением бензина и воздуха является пропорция 1:14,7. Определяя положение дроссельной заслонки и количество воздуха с помощью датчиков, ЭБУ регулирует работу форсунок и топливного насоса. Это знание пригодится для решения вопроса о том, как адаптировать дроссельную заслонку.

Иными словами, компьютер дает команду, сколько топлива нужно подать в двигатель, чтобы соблюсти оптимальные пропорции.

Диагностика

Прежде чем разбирать всю торпеду автомобиля, необходимо проверить электрическую часть механизма. Качественная диагностика – залог быстрого и качественного ремонта. Далее подробно расскажем, как проверить работу всех приводов, входящих в систему отопления автомобиля:

  1. Для начала необходимо проверить работу моторедуктора на заглушенном двигателе (чтобы не было посторонних звуков) и включённом зажигании, изменять направление обдува на блоке управления. Прислушиваясь к срабатыванию моторедуктора, вы должны услышать отчётливые щелчки изменения положения.
  2. Если щелчков не слышно, то необходима замена всех неисправных предохранителей в блоке. После чего проделать действия, описанные в пункте № 1.
  3. Также нужно проверить клеммы, подходящие к приводам управления, на предмет окисляемости и плотности контактов.
  4. Если изменений не произошло, значит, необходимо проверить исправность приводов. Для этого нужно подать питание на «+» клемму привода. Либо, если исправно работает один из приводов, поменять местами клеммы (с работающей переставить на не работающую). Далее надо переключать направления обдува и смотреть за срабатыванием приводов.
  5. Если изменений не произошло, то нужно проверить, подаётся ли напряжение на плюсовой провод моторедуктора (сделать это можно контрольной лампочкой либо мультиметром), если напряжение отсутствует, то нужно проверить целостность проводки и отсутствие короткого замыкания в цепи. Если всё в норме, то потребуется замена или починка блока управления.

Замена модуля педали газа Лада Гранта

На автомобиле используется электронный привод дроссельной заслонки.

В корпусе педали газа установлены два датчика положения педали газа.

Датчики педали газа представляют собой потенциометры со скользящим контактом, укрепленном на общем валу.

При изменении положения педали изменяется сопротивление датчиков и соответственно напряжение, которое передается контроллеру.

Из контроллера соответствующие сигналы поступают на дроссельный узел, который изменяет положение заслонки.

В случае, выхода из строя одного из датчиков (иди его цепи), загорится контрольная лампа неисправности системы управления двигателем.

Если за контрольное время сигнал с датчика не восстановится, ЭБУ переведет систему на резервный режим работы.

В этом режиме при резком нажатии педали газа до упора, обороты будут расти медленно.

На автомобиле можно будет продолжить движение до места ремонта своим ходом.

Возможно некоторое увеличение расхода топлива и изменение некоторых других технических показателей двигателя.

В случае, когда из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, двигатель будет работать только на оборотах чуть выше холостого хода (1500 мин-1).

При этом автомобиль сохраняет способность самостоятельно двигаться, хотя и с медленной скоростью.

Это позволит в случае необходимости покинуть перекресток, съехать на обочину или переместить автомобиль в безопасное место на небольшое расстояние.

В результате износа подвижных контактов или токопроводящих дорожек, датчики могут выйти из строя или поступающие с них сигналы будут не корректны.

При нарушении сигналов двигатель будет работать неустойчиво, возможны «провалы» на переходных режимах.

При работе на холостом ходу частота вращения коленчатого вала двигателя может самопроизвольно меняться.

Для снятия модуля педали газа:

Нажимаем на фиксатор колодки проводов и отсоединяем колодку от разъема педали

Головкой на 10 откручиваем три гайки крепления модуля педали газа к кронштейну щитка передка

Снимаем модуль со шпилек кронштейна

Электронная педаль газа

Тестером в режиме омметра можно проверить состояние подвижных контактов и токоподводящих дорожек датчиков положения педали газа. Для этого:

— подсоединяем один щуп тестера к выводу 4, а другой щуп к выводу 2. Медленно перемещая педаль газа, по прибору контролируем электрическое сопротивление, которое должно уменьшаться.

— повторяем проверку, подсоединив тестер к выводам 4 и 3;

— также проверяем дорожку другого датчика, последовательно подсоединяя тестер к выводам 1 – 6 и 6 – 5.

Если при проверке дорожек сопротивление будет меняться скачками, датчик следует заменить.

Устанавливаем электронную педаль газа в обратной последовательности.

Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку проводов.

Затем надеваем кронштейн педали газа на шпильки. Гайки крепления педали затягиваем моментом 6 — 8 Нм.

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

  • Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
  • Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
  • Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
  • Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
  • Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Диагностические процедуры АКПП

Поиск неисправности АКПП рекомендуется проводить в следующей последовательности:

  • Проверка уровня масла и его состояния (в главе «Трансмиссионное масло»).
  • Беглая проверка работы двигателя на режиме холостого хода, вакуума, мест соединений электропроводки, троса механизма выбора диапазона и троса управления клапаном-дросселем (для АКПП с гидравлической системой управления).
  • Определение кодов неисправностей блоков управления двигателем и коробкой передач.
  • Проверка на полностью заторможенном автомобиле.
  • Проверка в движении (дорожные испытания).
  • Проверка давлений в системе управления.

Проверка троса управления клапаном-дросселем

Важная деталь в управлении АКПП — трос управления клапаном-дросселем. Он соединяет механизм управления АКПП с сектором дроссельной заслонки двигателя или рычагом управления ТНВД. Трос состоит из металлической основы, помещенной в пластиковую оболочку, жестко закрепленную с обеих сторон. При долгой эксплуатации, оболочка троса, высыхая, укорачивается и вылезает из точек крепления.

Разрегулированный трос может быть причиной переключения передач на повышенных или пониженных оборотах. Переключение передач на повышенных оборотах ведет к преждевременному износу деталей коробки и может быть причиной повышенного расхода топлива. Некоторые неисправности АКПП можно устранить, отрегулировав трос управления клапаном-дросселем.

Регулировка троса

  • Перед регулировкой проверьте легкость хода троса. Если необходимо смажьте трос. Ослабьте регулировочные гайки.
    1. Полностью выжмите педаль управления дроссельной заслонкой и отрегулируйте трос таким образом, чтобы упор выходил из оболочки троса не более, чем на 1,5 мм. Если трос новый, то он не имеет упора. В этом случае вытягивайте внутренний трос до тех пор, пока не почувствуете небольшое сопротивление, затем, удерживая его в этом положении, установите упор на расстоянии 0,8 — 1,5 мм от чехла троса.
    2. Затяните гайки и отпустите педаль.
