Задний мост автомобиля ваз устройство

Виды поломок и их причины

Детали изготавливаются из высокопрочной легированной стали, поэтому практически не подвержены деформации.

Реактивная тяга может погнуться лишь в результате ударов о крупные камни или пни на бездорожье.

Чаще автовладельцам приходится сталкиваться с другими проблемами:

• Трещины сварных швов между основой тяги и проушинами. Если вовремя не обнаружить поломку, деталь может на ходу развалиться на части.
• Коррозия тяг. Проржавевшее основание теряет прочность и легко деформируется или ломается.
• Износ и повреждение резиновых втулок сайлентблоков. Со временем резина рассыхается и растрескивается. Этот процесс усиливается под воздействием физических нагрузок. В результате появляется люфт в соединении тяги с мостом и кузовом. Это ухудшает курсовую устойчивость авто и может привести к отрыву проушин.

Неисправности полуосей ВАЗ 2107, их причины и признаки

Как только водитель заметил какие-либо изменения в работе заднего моста (например, появились посторонние звуки, которых раньше не было), он должен как можно быстрее отреагировать на эти перемены, чтобы не усугубить возможную неисправность. Наиболее типичным признаком таких неполадок может быть повышенный уровень шума:

• исходящий от задних колёс;
• во время работы заднего моста;
• при разгоне машины;
• при торможении мотором;
• при разгоне и торможении мотором;
• во время поворота транспортного средства.

Помимо этого, свидетельствовать о неисправности заднего моста могут стук в начале движения авто и утечка масла.

Утечка масла свидетельствует о неисправности заднего моста ВАЗ 2107

Причинами скрежета со стороны заднего моста при движении автомобиля могут быть:

• износ или разрушение подшипников полуоси или дифференциала;
• деформация балки или полуосей;
• неправильная регулировка, повреждение или износ шестерён или подшипников редуктора и дифференциала;
• износ шлицевого соединения с полуосевыми шестернями;
• неправильная регулировка зацепления зубьев шестерён главной передачи;
• недостаточное количество масла.

Если карданный вал вращается, а машина при этом стоит на месте, причиной может быть выход из строя шлицевого соединения полуоси или износ зубьев шестерён дифференциала или главной передачи. В любом случае если кардан крутится, а машина не едет, это свидетельствует о достаточно серьёзной поломке и, скорее всего, потребуется замена полуосей подшипников или шестерён.

Наиболее вероятные причины течи масла из корпуса заднего моста:

• износ или повреждение сальника ведущей шестерни;
• износ сальника полуоси, определяемый по замасливанию тормозных щитов, барабанов и колодок;
• ослабление болтов крепления картера редуктора заднего моста;
• повреждение уплотнительных прокладок;
• осевой люфт хвостовика;
• заклинивание сапуна.

К основным поломкам полуосей можно отнести:

• деформацию вала;
• перелом;
• износ или срезание шлицев;
• повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

устройство редуктора ваз

5. передаточное число главных передач редукторов ваз

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любую не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи  у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной марки трансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Понятно о дифференциале

Справиться с этой проблемой позволяет дифференциал. На обычных автомобилях он располагается на оси между колесами, что позволяет им вращаться независимо друг от друга. Дифференциал распределяет между колесами поступивший к нему момент, причем не в равной пропорции, а в зависимости от условий движения каждого – на одно больше, на другое меньше.

То же самое относится к мостам в целом (переднему и заднему). Их движение, например в повороте, также различается. Для распределения усилий применяют так называемый межосевой дифференциал. Благодаря ему, в зависимости от условий движения, передаваемый на передний и задний мосты момент будет различаться.

Устройство стабилизатора

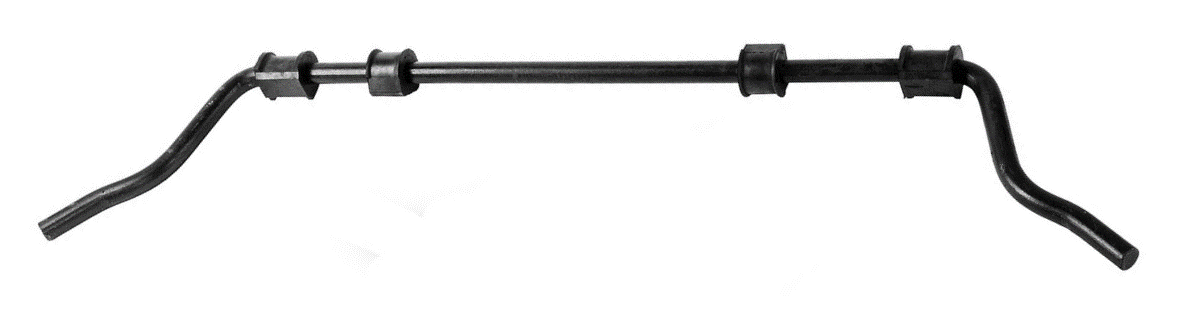

Стабилизатор поперечной устойчивости очень прост по конструкции: это изогнутый П-образный прут из пружинной стали, который соединяет правое и левое колесо. Стабилизатор устанавливается поперек кузова, в двух точках соединяясь с ним кронштейном с резиновыми втулками, которые дают ему возможность прокручиваться. Края узла крепятся к нижним опорным чашкам пружин.

Производители

Помимо фирменного производства завода ВАЗ, выпуском данной детали для ВАЗ-2121 занимается также завод ВИС,расположенный в г. Тольятти. Ранее завод входил в производственную структуру АвтоВАЗ. Стабилизаторы этих производителей практически не отличаются своей ценой, а в силу простоты конструкции надежность устройств аналогична.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Проверка герметичности уплотнений заднего моста

Герметичность уплотнений проверяйте наружным осмотром.

Проверять удобнее снизу автомобиля, установленного на подъемнике или смотровой канаве. Ниже перечислены места, в которых возможно подтекание масла.

Пробки сливного 1 и наливного 2 отверстий.

При подтекании масла из-под пробок отверстий подтяните их.

Разъем по фланцу редуктора.

Сальник ведущей шестерни

Если вышел из строя сальник полуоси, то течет здесь.

Подтекание масла из уплотнений может вызвать засоренный сапун

Если обнаружены следы подтекания масла, очистите сапун от грязи, проверьте свободу перемещения крышки сапуна во всех направлениях, тщательно вытрите места подтекания и после пробега 20–30 км снова их осмотрите.

Если следы подтекания обнаружены вновь, возможно, сапун засорен и в картере заднего моста при его нагреве во время работы повышается давление, выдавливающее масло из уплотнений.

Выверните сапун и прочистите. Если же и после чистки наблюдается подтекание масла из уплотнений, замените сапун, так как, возможно, он неисправен (заедает клапан).

Если и при исправном сапуне масло все равно подтекает из уплотнений, замените уплотнения.

Проверка исправности заднего моста

Проверяем затяжку всех резьбовых соединений и, при необходимости, подтягиваем их.

Колпачок сапуна должен быть очищен от грязи, и свободно вращаться.

Руками прикладываем усилие около 10 кгс вдоль оси вывешенного колеса и определяем наличие люфта полуоси.

Он допускается не более 0,7 мм.

Стояночный тормоз при этой проверке должен быть отпущен.

Допускается незначительная утечка масла (отпотевание) из-под манжеты переднего подшипника главной передачи, но при сильном замасливании редуктора и днища автомобиля над главной передачей манжету следует заменить.

Определить шум в заднем мосту и, соответственно, необходимость ремонта можно по результатам следующих испытаний.

Испытание 1

Плавно разгоняем автомобиль на ровной дороге со скорости 20 до 90 км/ч.

Одновременно прислушиваемся к шуму и замечаем скорость, при которой он появляется и исчезает.

Отпускаем педаль «газа» и прослушиваем автомобиль в режиме торможения двигателем.

Обычно шум возникает и исчезает при одних и тех же скоростях, как при ускорении, так и при замедлении.

Испытание 2

Разгоняем автомобиль до скорости 100 км/ч, переводим рычаг переключения передач в нейтральное положение, выключаем зажигание и свободно катимся до остановки.

При этом следим за характером шума на различных скоростях замедления.

В первом варианте мы испытали редуктор в режиме разгона и торможения под нагрузкой, создаваемой двигателем.

Во втором – без нее. Если звук присутствует только при первом испытании – причиной его могут служить шестерни редуктора, подшипники ведущей шестерни или дифференциала.

Если шум проявляется в обоих случаях – источник его нужно искать в другом месте.

Испытание 3

Устанавливаем рычаг коробки передач в нейтральное положение, пускаем двигатель и постепенно увеличиваем частоту вращения коленчатого вала.

Сравниваем возникающие шумы с замеченными ранее.

Если они похожи на шумы, возникающие при первом испытании, это указывает на то, что они исходят не от редуктора.

Испытание 4

Шумы, обнаруженные при первом испытании и отсутствующие при последующих испытаниях, вызваны редуктором.

Для подтверждения поднимаем задние колеса, пускаем двигатель и включаем четвертую передачу.

Убеждаемся, что шумы действительно исходят от редуктора, а не от других узлов или деталей.

Communities › Ниваклуб › Blog › Мосты и полуоси, нива и шнива, виды и разновидности.

Не так давно я неудачно попрыгал и загнул мост, а то что мост погнут увидели, естественно, только когда вынули полуоси. А так как разбирали машину на другую тему, то мост во-первых стал сюрпризом, а во-вторых и главных пришлось срочно найти новый-ровный, чтобы машина в сервисе место не занимала.

И так как у меня нива, а не геледваген, то за мостом собрались не в магазин со списком артикулов, а по разборам. А там по телефону обещали широкий мост, а на месте он оказывался узким, а под видом короткого впаривали мост от классики.

Принципиальной разницы какой мост ставить не было, но нужно было сразу определиться с переделками и списком запчастей, которые также надо закупить сразу, решил упорядочить информацию что к чему из мостов подходит.

Глобально существует три (четыре) вида мостов – узкий, широкий и шнивомост, м-мост:

Узкий 21-й мост – это балка заднего моста 2121 (2121-2401010).

Длина 1330 мм. Запорное кольцо 21 (2121-2403084) и сальник 01 (2101-2401034).

Полуось 2121 (2121-2403069) – она же короткая, она же старого образца — длина 750 мм.

Устанавливалось до 2002-04 года. После прошла унификация со шнивой и короткие полуоси завод делать перестал. Широкий мост – балка заднего моста нива 213 (21213-2401010) и шнива 2123 (2123-2401010)

– по сути одинаковые, отличаются креплением амортизаторов (которые на ниве домиком / ) и тормозных трубок. Длина 1350 мм. Запорное кольцо 2123 (2123-2403084 обычное или с зубчиками 2123-2403084-10 под АБС), сальники 2110 левый и правый (2110-2301034 и 2110-2301035).

Полуось нива (21213-2403069) и шнива (2123-2403069) – она же длинная, она же нового образца – 760 мм. Сами полуоси одинаковые, в сборе отличаются болтами крепления (М10х60 у 2123 и М10х50 на 213) полуоси к мосту. Сейчас выпускаются только полуоси шнива (2123-2403069).

Устанавливались ориентировочно с 2002-04 по 2009 года.

М-мост — балка заднего моста 214 (21214-2401010).

Тот же широкий мост, но изменились крепления амортизаторов – теперь вертикально – и изменены кронштейны крепления длинных штанг. Штанги сведены к оси автомобиля, соответственно, на 5 градусов развернуты кронштейны.

Полуоси длинные 2123.

Устанавливаются примерно с 2009-10 года.

Еще в природе существует мост 2120 (2120-2401010 и 2120-2401010-20) узкий и широкий, соответственно, и полуоси к нему 2120 (2120-2403069 и 2120-2403069-10). Ставились на Надежду и на разные крокодилы. Считаются, что они усиленные, по сравнению с обычными.

И непостоянная рубрика Разрушители Легенд.

Миф 1.

На классике и на 21 ниве одинаковые мосты.

Мост 2106 (2101-2401010). Ширина 1250 мм, т.е. на 8 см уже нивовского узкого. Чашки под пружины тоже расположены чуть уже, остальные крепления совпадают и вполне взаимозаменяемые. На ниве классический мост не видел, а раллийщики на классику мост пошире и полуоси потолще ставят.

Разрушено. Миф 2.

Существуют полуоси на 24 шлица.

Они действительно существуют. Согласно легенде их разработали и ставили на ФАМ ниву. Однако на самом деле завод никогда не делал полуоси на 24 шлица и никогда не устанавливал соответствующие дифференциалы в задний мост. Ни на ниву, ни на шниву. Другое дело, что никто не мешает поставить полуосевую шестерню на 24 шлица и пользоваться незаводскими полуосями. Но вкатить военный мост тоже никто не мешает.

Передаточное число редуктора ваз 2121 нива

В конференции часто спрашивают: «Какой редуктор поставить взамен вышедшего из строя?» Попробую ответить на этот вопрос.

Главное то, что редуктор должен иметь такую же главную пару, как второй, уже установленный в вашей машине. Если редукторы окажутся разными, то в незаблокированной раздатке при движении дифференциал будет постоянно проворачиваться, что очень плохо отразится на ее сроке службы. Если же при разных редукторах раздатку заблокировать, то нагрузки на ней будут такими, что на машине вообще нельзя будет ехать. Если этих рассуждений недостаточно — изучите статью Привод Нивы и поймете это сами.

В разные годы на Нивы и другие машины этого семейства ставились разные редукторы. Сначала в ВАЗ-2121 ставились редукторы с главной парой 2101 с передаточным отношением 4,3 (по данным КУКа — 2102 с передаточным отношением 4,44). Позже в ВАЗ-2121 стали ставить редукторы с главной парой 2103 (передаточное отношение 4,1). В ВАЗ-21213 и машины, построенные на ее базе (ВАЗ-2131, ВАЗ-2120 и прочие, включая «Шеви-Ниву») с начала выпуска и по сей день ставятся редукторы 2106 (3,9). Но «возможны варианты»: по некоторым данным в длинные Нивы могли ставить и редукторы 4,1, «что было под рукой, то и поставили».

Тип редуктора (2101, 2102, 2103 или 2106) и число зубьев обоих колес главной пары указаны на большом зубчатом колесе. Например, у редуктора 2106 там выбито: «2106 43/11». У РЗМ это видно сразу (он продается без крышки, поскольку вставляется в задний мост). У РПМ, чтобы увидеть эту надпись, нужно снять стальную полусферическую крышку.

Если вы купили б/у машину, и есть сомнения, не переделывал ли ее предыдущий владелец, определите передаточное отношение оставшегося, исправного редуктора. Есть простой способ, который можно использовать даже в полевых условиях:

• вывешиваете одно колесо моста, где редуктор исправен;
• ставите раздатку в нейтраль и проверяете, что блокировка выключена;
• выбираете люфт и поворачиваете колесо, например, соском камеры вниз или просто запоминаете положение соска;
• привязываете к уху кардана нитку (с катушки) или длинную веревку;
• вращаете колесо, нитка наматывается на кардан;
• после 20-ти оборотов колеса (ровно!) считаете, сколько витков нитки намоталось на кардан;
• делите это число на 10 и получаете передаточное отношение редуктора.

Раздаточная коробка ВАЗ Нива: принцип работы

Раздатка ВАЗ 2121 имеет всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника сопряжены при помощи межосевого дифференциала, который перераспределяет крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному сухому дорожному покрытию не возникает необходимости в использовании дополнительных функций раздаточной коробки, поскольку сцепление колес с дорогой хорошее. При ухудшении дорожных условий возникает необходимость включить пониженную передачу, которая обеспечивает автомобилю равномерную и стабильную скорость движения. При этом переходить на пониженный скоростной режим необходимо лишь после того, как автомобиль полностью остановится.

Устройство раздатки

В условиях бездорожья существует возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих приводных валов автомобиля и повышает проходимость автомобиля.

Жидкость для заправки гидравлической системы рулевого управления

Марка материала

Изготовитель

Нормативный документ

Pentiosin Werke AG, Германия

Перечень изделий, содержащих драгоценные металлы в автомобилях LADA 4х4

Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста. Однако, передний привод Нива всегда находится в подключенном состоянии. Разобраться, какой привод у Нивы, можно после изучения конструкции данного узла.

Устройство привода Нивы

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

1. Коробка скоростей.
2. Раздаточная коробка.
3. Пара приводных и карданных валов.
4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения вращательного момента между ведущими мостами транспортного средства. На авто установлена двухскоростная «раздатка», которая обеспечивает:

• устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

1. По одному на каждый мост (межколесные) — дают возможность колесам одной оси вращаться с различной скоростью.
2. Третий (межосевого действия) — передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (шрусовой или крестовой конструкции) обеспечивают связь раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса посредством наружных и внутренних шарниров угловых скоростей.

Усиленный передний мост Шевроле Нива

Стальной корпус редуктора переднего моста LADA 4×4: ВАЗ 2121 НИВА

стальной редуктор переднего моста шеви нива

отключение переднего моста на «ниве»

Отвязка переднего редуктора НИВЫ

Стальной редуктор переднего моста на ниву своими руками

УСИЛЕННАЯ НЕРЕГУЛИРУЕМАЯ СТУПИЦА ДЛЯ НИВЫ (ЛАДА 4Х4) И CHEVROLET NIVA

Шрусовые карданы через 10т.км

нива прыжок или как сломать передний мост на ниве

Двухрядный подшипник на Ниву. Ставлю усиленный ступичный узел. Нюансы по замене.

Как отключить передний мост на Ниве (Коротыш и Chevrolet)? 3 способа

• Как заменить лампу ближнего света на Шевроле Авео видео
• Какое масло лучше для Шевроле Круз видео
• Как обнулить чек на Шевроле Лачетти
• Chevrolet cruze 3000 оборотов
• Отзывы про Шевроле спарк
• Перегорел прикуриватель на Шевроле Авео
• Как поменять датчик парковки на Шевроле Круз
• Chevrolet niva замена масла в раздатке
• Штатный шноркель на Шевроле ниву
• Замена патрубков системы охлаждения Нива Шевроле видео
• Chevrolet impala 2006 характеристики
• Сравнение Шевроле Нива и ниссан террано
• Молдинги панели приборов Шевроле Авео
• Шумоизоляция багажника Шевроле Авео т250
• Замена лампы освещения багажника Шевроле Круз

Главная » Видео » Усиленный передний мост Шевроле Нива

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение:

• корпус;
• корпус дифференциала;
• валы;
• муфты;
• сальники;
• сателлиты;
• шестерни;
• фланцы;
• рычаги.

Фото №1

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу.

Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

Фото №2

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Основное назначение раздатки Нивы 2121

Раздаточная коробка (другое название – демультипликатор) соединена непосредственно с коробкой передач, участвует в распределении вращения на оси вездехода и способствует увеличению момента при передаче на колеса транспортного средства.

Следует перечислить основные причины того, почему РК дала сбой на Шевроле. Самая распространенная – это частое совершение за рулем данного транспортного средства передвижений на высоких скоростях, что отрицательно сказывается на рабочем ресурсе составляющих частей коробки. В частности, могут износиться сальники, ослабнуть крепления.

Раздаточная коробка отличается шумностью работы. Чтобы решить данную проблему, можно купить специальные бесшумные рычаги для РК. Благодаря этому достигается необходимая шумоизоляция, не будет отмечаться вибраций.

Признаки неполадок редуктора

Задний редуктор относится к надёжным механизмам классических «Жигулей» и поломки с ним случаются нечасто. Однако, как и у любого другого агрегата, у него могут быть свои неисправности, которые определяются по характерным признакам. На них стоит остановиться более подробно.

Шум при ускорении

Если во время разгона наблюдается посторонний звук из места установки редуктора, то к его возникновению могут привести:

• выработка или неверная регулировка подшипников дифференциала. Потребуется демонтаж, разборка и диагностика деталей с последующей регулировкой;
• неправильное зацепление зубьев шестерён главной пары. Устраняется правильной регулировкой;
• недостаток смазки в редукторе. Нехватка масла в картере восстанавливается, после чего проверяется, нет ли подтекания в местах установки уплотнительных элементов.

Шум при ускорении и торможении мотором

При проявлении шума как во время разгона, так и при торможении силовым агрегатом, причин может быть не так уж много:

• выработка либо поломка подшипников конической шестерни главной пары. Устраняется путём замены вышедших из строя элементов;
• неправильная регулировка зазора между коничкой и планетаркой. Механизм нуждается в диагностике и замене повреждённых деталей, а также в установке требуемого зазора между зубьями шестерён.

Видео: как определить источник шума в заднем мосту

Стук, хруст при движении

Если редуктор начал издавать нехарактерные для его нормальной работы звуки, то точно диагностировать поломку можно будет только после разборки узла. Наиболее вероятными причинами появления хруста либо стука могут быть:

• поломка зуба на шестернях главной пары;
• большой износ главной пары;
• неполадки либо неправильная регулировка подшипников конической шестерни.

Шумы при повороте

Шумы в редукторе также возможны при повороте автомобиля. Основными причинами такого явления могут быть:

• тугое вращение сателлитов либо появление на их поверхности задиров. Устраняется заменой повреждённых деталей либо обработкой шероховатостей наждачной бумагой. Если дефект удалить не получается, вышедшие из строя детали подлежат замене;
• заедание полуосевых шестерён. Если шестерни имеют едва заметные повреждения, производят их зачистку наждачной бумагой. Элементы со следами большого износа заменяют новыми;
• неверно выставлен зазор между шестернями дифференциала. Необходимо установить правильный зазор между шестернями;
• неисправность полуосевых подшипников. Шарикоподшипники нужно заменить на новые.

Стук в начале движения

Появлению стука в заднем редукторе ВАЗ 2106 в начале движения могут сопутствовать:

• большой зазор между шлицами вала конической шестерни и фланца. Необходимо осмотреть состояние обеих деталей. При обнаружении значительной выработки на шлицах, элементы подвергают замене;
• увеличенный зазор между зубьями шестерён главной пары. Проблема «лечится» регулировкой зазора;
• большая выработка посадочного места под ось сателлитов в коробке дифференциала. Коробка нуждается в замене;
• ослаб крепёж реактивных тяг задней балки. Необходимо осмотреть и подтянуть крепление.

Заклинило редуктор

Иногда РЗМ может заклинить, т. е. крутящий момент на ведущие колёса передаваться не будет. Причины, которые могут привести к такой неисправности, сводятся к следующему:

• отсутствие смазки в механизме, которая могла вытечь по причине негерметичности узла;
• поломка сателлитов;
• повреждение подшипника на конической шестерне главной пары.

Отсутствие смазки в редукторе приводит к повышенной выработке и заклиниванию механизма

Подтекание масла можно определить не прибегая к разборке редуктора, но выявить остальные неисправности без этой процедуры не удастся. Если после разборки на шестернях будут обнаружены задиры, поломанные зубья либо видимые повреждения подшипника, то детали нуждаются замене.

Течь масла

Утечка смазки из редуктора «шестёрки» возможна по двум причинам:

• выход из строя сальника хвостовика;
• повреждение прокладки между редуктором и чулком заднего моста.

Чтобы точно определить, откуда подтекает масло, необходимо вытереть смазку ветошью и через некоторое время осмотреть редуктор: место утечки будет заметно. После этого можно будет предпринимать дальнейшие действия — снимать полностью редуктор для замены прокладки либо демонтировать только кардан и фланец для замены манжетного уплотнения.

О появлении течи масла свидетельствует мокрый редуктор в нижней части
