Рейтинг автономных и электрических предпусковых подогревателей двигателя: какой лучше поставить

Что такое предпусковой подогреватель двигателя и его устройство

Начнем с того, что существует несколько видов подогревателей ДВС, которые отличаются по принципу действия, назначению, производительности, габаритам и ряду других параметров и характеристик. Как правило, зачастую подогреватели делят на:

• жидкостные автономные;
• электрические;

Теперь давайте рассмотрим эти решения более подробно. Итак, самым распространенным вариантом является автономный предпусковой подогреватель двигателя жидкостной. Многие водители хорошо знают такие устройства по брендам  Webasto, Hydronic, Теплостар и т.д.

Обратите внимание, автономные предпусковые подогреватели делятся на жидкостной и воздушный. Жидкостной подогрев предназначается для обогрева двигателя перед запуском, а также для прогрева салона

Воздушный обогреватель позволяет подогревать только салон, то есть проблема холодного запуска ДВС в этом случае не решается.

При этом оба типа обогревателей являются автономными. Устройства осуществляют забор топлива (бензин, солярка) из  основного бака или отдельного резервуара (идет в комплекте с  автономным отопителем). Далее происходит сжигание этого топлива в небольшой камере сгорания.

Данные решения являются экономичными, так как расход топлива небольшой, также потребляется минимум электроэнергии, подогреватели отличаются сниженным уровнем шума во время работы. Еще следует отметить универсальность, так как поставить отопитель можно на бензиновый, дизельный, газовый или газодизельный двигатель, мотор с ГБО и т.д.

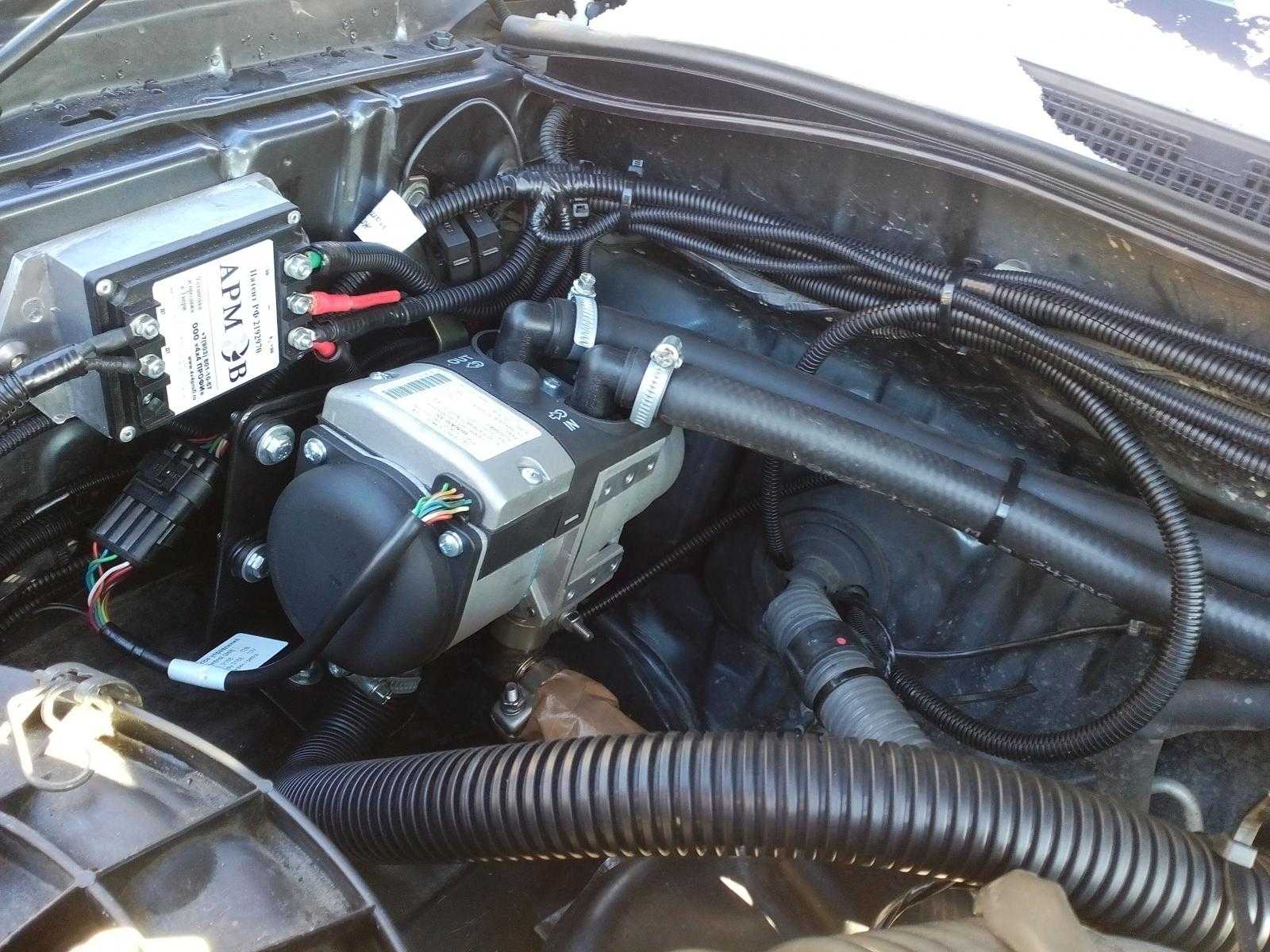

Как правило, автономные предпусковые подогреватели устанавливают в моторном отсеке, после чего  они также подключаются к системе охлаждения двигателя. Воздушный отопитель в таком подключении не нуждается. Устройство ставят в салоне, так как его задача не греть ОЖ, а подать подогретый воздух в воздуховоды.

Подогреватели, работающие от электричества

Электроподогреватели подключаются к сети 220 В с помощью кабеля. Встречаются три типа устройств:

• внешние;
• накладные;
• встраиваемые.

Последний тип устанавливают в блок цилиндров, предварительно убрав противоледную заглушку. После включения в сеть разогревается спираль, тепло передается блоку и антифризу.

Охлаждающая жидкость циркулирует естественным путем без дополнительного нагнетания насосом. Из-за этого разогрев происходит медленно. Но преимущества такого устройства в цене. Пользоваться устройствами можно в тех местах, где есть розетки (гаражи, оборудованные автостоянки).

Если сравнивать встраиваемые обогреватели с накладными, то первые считаются более эффективными, поскольку непосредственно контактируют с антифризом. Но накладные тоже имеют свое преимущество. Они не влияют на штатную систему охлаждения, поэтому после их установки действует гарантия на ремонт авто.

Самые популярные производители электрических моделей — северные компании DEFA(Норвегия) и Calix (Швеция).

Популярным отечественным электрическим подогревателем считается Спутник благодаря доступной цене и хорошему подогреву. Тюменская компания выпускает накладные электрообогреватели Северс, которые подключают к мотору через патрубки. Нагреватель снабжен термовыключателем и регулятором температуры, а также имеет встроенный клапан, через который охлаждающая жидкость импульсно циркулирует. Это значительно повышает эффективность устройства.

Как установить подогреватель с помпой своими руками?

Устанавливая подогреватель двигателя 220В с помпой необходимо следовать технике безопасности:

1. Не допускается подключение основного блока подогревателей на 220 В к большому кругу охладительной системы. Такое соединение приведет к подогреву всего антифриза, из-за чего обогрев займет много времени.
2. Не допускается соприкосновение провода с движущимися узлами и компонентами, а также с блоком цилиндров. Кабель следует вывести в районе решетки радиатора, а саму вилку следует закрыть специальной заглушкой, чтобы исключить скопление влаги и грязи внутри. После того, как монтаж будет завершен, необходимо надежно закрепить сетевой кабель.
3. Нельзя включать нагреватель двигателя, если в системе охлаждения нет хладагента. Такое использование приведет к выходу из строя насоса.
4. При монтаже необходимо обеспечить герметичность в месте соединения патрубков. Утечка расходного материала может привести к перегреву мотора.
5. Провода при прокладке нельзя перегибать, чтобы не столкнуться с проблемой перелома электроцепей.
6. Монтаж электроподогревателя следует выполнять после слива антифриза. Если качество охлаждающей жидкости низкое и в ней видны следы отложений, необходимо поменять расходный материал.

Что понадобится?

Перед выполнением задачи нужно подготовить:

• набор гаечных ключей;
• комплект отверток — с крестовым и плоским наконечниками;
• герметик;
• нож;
• старое ведро или тазик, куда будет сливаться антифриз;
• набор переходников (если они требуются для подключения к штуцерам помпы);
• новый хладагент (если будет меняться антифриз).

Алгоритм действий

Руководство по установке и подключению нагревателя:

1. Автомобиль загоняется в гараж с ямой или на эстакаду. Машина должна стоять на ровной поверхности, с этой целью под колеса следует подставить упоры. Затем необходимо поднять рычаг стояночного тормоза.
2. Выполняется крепление кронштейна к котлу нагревателя.
3. Рукав подогревателя разрезается на два отрезка длиной 19 и 49 см соответственно. На вход необходимо подключить более длинный кусок, на выход — короткий. Крепление элементов осуществляется с использованием хомутов.
4. Под капотом автомобиля снимается воздушный фильтрующий элемент вместе с воздуховодом.
5. От свечей отключаются высоковольтные кабеля и производится демонтаж трамблера. Блок с кабелями ставится на кронштейн, входящий в комплектацию. Выемку модуля с высоковольтным устройством необходимо завести через зазор между двигателем и шайбами болта коробки передач. После этого узел нужно зафиксировать слева от мотора, используя штатный болт.
6. Затем под сливное отверстие системы охлаждения подставляется емкость и выполняется слив расходного материала.
7. После этого в сливное отверстие устанавливается штуцер (перед этим резьба обрабатывается герметиком). Крепление фиксируется с котлом с применением болта и погружной шайбы.
8. На выходной рукав устанавливается пружинка для предотвращения перегиба системы. Затем ставится хомут, в который вставляется штуцер. Место подключения необходимо зажать.
9. После этого входной патрубок следует примерить к нижней магистрали радиатора и отметить место разреза. С помощью ножа выполняется обрезка, а затем в шланг вставляется тройник. На этом этапе боковой отвод следует установить так, чтобы он смотрел в сторону входной магистрали котла. Если патрубок слишком длинный, его необходимо обрезать.
10. В охладительную систему заливается жидкость. Необходимо заливать на один литр расходного материала больше, так как объем системы увеличивается после установки нагревателя.
11. Производится обратный монтаж воздушного фильтрующего устройства с воздуходувом, к свечам подключаются высоковольтные кабеля.
12. Провод питания на 220 В крепится с помощью хомутов в моторном отсеке так, чтобы он не соприкасался с движущимися узлами и механизмами.
13. Выполняется пуск двигателя. В течение нескольких минут, пока мотор работает, необходимо проверить герметичность всех шлангов и устранить утечку, если она присутствует. Если после запуска мотора уровень хладагента упал, его необходимо восполнить.
14. Производится первичное включение нагревательной системы. Нужно убедиться в том, что антифриз циркулирует по патрубкам (выходной шланг после пуска должен нагреться через несколько минут).

Параллельная схема подключения электронагревателей

Стоя перед выбором: модели, цены и рекомендации по выбору

Опираясь на тип транспортного средства, практически все компании предлагают к покупке либо компактный вариант, либо профессиональный аппарат. Изделия класса «компакт» предназначены для легковых автомобилей с небольшим объемом двигателя:

• Webasto Thermo Top Evo Start, согревающий только двигатель (30 000 рублей).
• Webasto Thermo Top Evo Comfort +, обученный подавать тепло ещё и в салон (45 000 рублей).
• Eberspacher Hydronic S3 Economy греет и двигатель, и салон – 45 000 рублей.

Серии Pro ориентированы на грузовой транспорт, микроавтобусы и автобусы. Мощность повыше, цены тоже:

• Webasto Thermo Pro Eco 50, подогревающий только охлаждающую жидкость (90 000 рублей).
• Webasto Thermo Pro 90, обогревающий двигатель и салон (120 000 рублей).
• Eberspacher Hydronic M10, согревающий мотор и салонную капсулу (85 000 рублей).

Отечественная альтернатива выходит подешевле. Пятикиловаттные Бинар 5S и 5Б обойдутся в 25 и 30 тыс. рублей соответственно.

Изделия, подающие тепло только в салон (автономные отопители) имеют более демократичные цены. Двухкиловаттная версия для небольшого микроавтобуса или кабины грузовика встанет в 25 000 рублей (Webasto Air Top 2000 STC) – 35 000 рублей (Eberspacher Airtronic D2).

Предпусковые электрические подогреватели на 220 В гораздо доступнее. Цена на вариант с помпой для обычной малолитражки колеблется в пределах 2 000-3 500 рублей. Изделие в чистом виде, без насоса – еще дешевле: 1 500-2 000 рублей. На рынке представлены в основном отечественные модели (Лунфэй, Северс и пр.).

Что до конкретных рекомендаций по выбору, так это следующее. Имейте в виду, что предыдущая эволюция многих моделей, как правило, немного лучше и надежней нового ряда. Такая тенденция прослеживается как у Webasto, так и у Eberspacher и Бинар. Настоящие знатоки дела уверены, что модельный ряд Mikuni – единственная долгоиграющая «классика жанра», представленная сегодня на рынке.

Основные производители и модели автономных подогревателей

Ассортимент устройств, ставших темой нашего разговора, на современном рынке весьма обширен.

На выбор покупателей предложены товары отечественных и зарубежных брендов. Лидирующие позиции по количеству продаж занимает продукция немецких компаний «Вебасто» и «Эберспехер». Достойную конкуренцию им составляют изделия известного российского производителя «Теплостар». Опишем их более детально.

«Вебасто»

Автономные подогреватели Webasto – эффективное, надежное оборудование, отличающееся экономичностью использования, но более высокой ценой, чем продукция большинства конкурентов. Линейка данного производителя представлена большим количеством моделей, рознящихся мощностью и эксплуатационными свойствами.

Есть приборы, предназначенные для предпускового подогрева двигателей легкового и грузового транспорта, а также специальной техники, автобусов и даже водных средств передвижения – яхт и катеров.

Заслуженной популярностью пользуется модель Thermo Top Evo Comfort+, разработанная для эксплуатации на авто с объемом мотора до 4 литров. Существуют отдельные ее модификации для бензиновых и дизельных силовых установок

Характеристики устройства:

•  Мощность – 5 кВт.
•  Расход топлива – 0,17 литра/20 мин. работы.
•  Питание – 12 В.
•  Дополнительные опции – возможность нагрева салона.
•  Цена – от 47 тыс. руб.

«Эберспехер»

Еще один немецкий производитель, выпускающий надежные и экономичные предпусковые подогреватели. В линейке присутствуют воздушные, электрические и жидкостные модели, последние продаются под маркой Hydronic.

Высокой популярностью на российском рынке пользуется подогреватель Eberspacher HYDRONIC 3 B4E, который станет идеальным решением для легковых авто с объемом двигателя до 2 литров. Эта модель бьет рекорды по количеству продаж в регионах с суровыми зимами. Она удобна в использовании, характеризуется небольшим расходом топлива и безопасностью эксплуатации.

Технические характеристики:

•  Мощность – 4 кВт.
•  Расход топлива – 0,57 литров/час.
•  Питание – 12 В.
•  Цена – от 43 тыс. руб.

«Теплостар»

Отлично зарекомендовал себя предпусковой подогреватель Binar -5S-Comfort, разработанный для транспортных средств с объемом двигателя не более 4 литров. На выбор покупателей представлены бензиновые и дизельные варианты.

Технические характеристики:

•  Мощность – 5 кВт.
•  Расход топлива – 0,7 литра/час.
•  Питание – 12 кВт.
•  Дополнительные опции – могут оснащаться модемом для дистанционного управления с мобильного телефона.
•  Цена – от 31 тыс. руб.

Какой предпусковой подогреватель лучше для бензинового двигателя?

Если говорить о легковых автомобилях с бензиновыми двигателями, самым простым устройством от Webasto можно считать комплект Thermo Top Evo Start. Само устройство обойдется вам примерно в 30 000 руб., но устанавливать его советуем только в техцентре, так что есть смысл обсуждать стоимость уже с монтажом. И это в нашем случае около 37 000 руб. За эти деньги вы получаете базовый комплект предпускового подогревателя, для управления предусмотрен только таймер.

Гораздо более интересный вариант — Webasto Thermo Top Evo Comfort+. Конструктивно этот тот же агрегат с таким же подключением, разница только в опциях. В этой версии управлять подогревом можно уже дистанционно — с пульта или даже смартфона. К тому же прогревается не только двигатель, но и салон.

Модели Eberspacher чуть более компактные по сравнению с аналогами от Webasto. Разобраться в них тоже не сложно — те, что с обозначением «B», созданы для бензиновых двигателей, с обозначением «D» — для дизелей.

Самая простая версия подогревателя Hydronic B4WS обойдется в 35 000 руб. (или 45 000 руб. с установкой). Она может работать с ДВС объемом до 1,9 л, теплопроизводительность устройства — 4 кВт. Модели постарше будут уже 5-киловаттными, смогут работать в нескольких режимах. Отдельно приобретаются органы управления: таймер, дистанционный пульт… Особенно пользуется спросом функция EasyStart Call, работающая через GSM-каналы. С ее помощью можно запустить подогреватель даже со стационарного телефона, имеющего тоновый набор.

В качестве альтернативы изделиям мировых производителей можно рассмотреть российский аналог «Бинар 5s». Принцип работы у него тот же: монтируется в контур системы охлаждения и подогревает жидкость. Если вас пугает отечественное производство, вот вам небольшая детализация: из чего собран «Бинар 5s»:

• топливный насос Thomas Magnete,
• циркулярный насос BOSCH,
• cвеча накаливания Kyocera,
• электронные компоненты — STMicroelectronics, Infineon Tech.

Как видите, отечественного тут немного. Стоимость такого предпускового подогревателя — около 24 000 руб., еще примерно 6 000 возьмут за установку. Итого 30 000 руб. — дешевле самого простого импортного агрегата.

Вариантов управления тоже несколько. Традиционно в комплект входит лишь простенький таймер. Но можно докупить GSM-модем для управления со смартфона, а также «повесить» включение/выключение на свободный канал автомобильной сигнализации.

Зачем ставить подогреватель

В прогретую машину несравнимо приятнее садиться, когда на улице мороз, лобовое стекло покрывается инеем, а пальцы коченеют от холода даже в перчатках. Можно включить обогреватель в салоне, обеспечив комфорт водителю и пассажирам, но как быть с двигателем? Раньше для его обогрева применяли паяльные лампы, сегодня все чаще устанавливают специальные устройства.

Предпусковые подогреватели дают несколько выгод:

• снимают нагрузку с двигателя при запуске, уменьшая его износ;
• способствуют продлению срока службы аккумулятора;
• предотвращают перерасход топлива;
• позволяют обогреть салон.

Подогреватели ставят на автомобили, как с дизельными, так и с бензиновыми двигателями, но популярнее всего они у дизелей, поскольку дизельное топливо чувствительнее к отрицательным температурам. При охлаждении содержащийся в нем парафин начинает кристаллизоваться, и топливо густеет.

Подзаголовок сайта

Главная

|

Руководство по эксплуатации автобусов НЕФАЗ

&nbsp

Главная Руководство по эксплуатации автобусов НЕФАЗ

Предпусковой подогреватель (см. Рисунок 67 —
Предпусковой подогреватель) предназначен для разогрева холодного двигателя и автоматического
поддержания теплового состояния дизельных двигателей с жидкостным охлаждением
независимо от работы двигателя.

Эксплуатация подогревателя осуществляется при различных температурах
окружающего воздуха при относительной влажности до 75 %.

Подогреватель устанавливается в задней части левого лонжерона каркаса
основания шасси автобуса и состоит из теплообменника и откидывающейся
горелки.

На автобусах Нефаз может быть установлен жидкостной
подогреватель мод. 141.8106-02 (или мод. 143.8106, или DBW-300 ф. «Webasto») и
циркуляционный насос мод. 34.3730 (мод. U 4814 ф. «Webasto»).для предпускового
разогрева и поддержания теплового состояния двигателя, а также для эффективного
отопления кабины и салона автобуса, в том числе и на стоянке при неработающем
двигателе.

Жидкостной подогреватель работает только в комплексе с циркуляционным
насосом. Циркуляционный насос может работать автономно (без включения
подогревателя), например, для ускоренного отвода тепла от двигателя или лучшей
циркуляции охлаждающей жидкости в системе отопления автобуса.

Питание жидкостного подогревателя и циркуляционного насоса топливом и
электроэнергией осуществляется от источников автобуса.

Подогреватель подсоединяется к жидкостным системам охлаждения двигателя и
отопления салона автобуса. Система охлаждения двигателя и система отопления
должны быть заполнены охлаждающей жидкостью.

Теплообменник подогревателя сварной, с «рубашкой», внутри которой циркулирует
подогреваемая жидкость — теплоноситель. На теплообменнике под кожухом установлен
термопредохранитель, а на патрубке подогретой жидкости — датчик температуры,
который контролирует температуру жидкости в системе подогревателя.

Горелка прикреплена к теплообменнику откидными болтами и обеспечивает доступ
к ее элементам при монтаже и обслуживании.

Циркуляционный насос (см. Рисунок 68 — Циркуляционный насос мод.
34.3730) предназначен для обеспечения циркуляции теплоносителя (охлаждающей
жидкости двигателя) в системе отопления кабины и салона автобуса.

Электронасос предназначен для работы в комплекте с подогревателем и состоит
из электродвигателя постоянного тока двухпроводного исполнения и центробежного
насоса.

Циркуляционный насос установлен в непосредственной близости от подогревателя
и предназначен для прокачивания охлаждающей жидкости.

Клавишей на щитке приборов в кабине водителя включают одновременно жидкостной
подогреватель и циркуляционный насос. Дальнейшей работой подогревателя и насоса
автоматически управляет электронный блок управления.

Работа подогревателя приведена в разделе «Эксплуатация нового автобуса».

Рисунок 67 — Предпусковой подогреватель1 — блок управления; 2 —
источник питания; 3 — электродвигатель; 4 — муфта; 5 — крыльчатка; 6 —
подшипник; 7 — наконечник запального электрода; 8 — электромагнитный клапан; 9 —
держатель форсунки; 10 — патрубок «входа»; 11 — электрод запальный; 12 —
форсунка; 13 — теплообменник; 14 — термопредохранитель; 15 — патрубок «выхода»;
16 — камера сгорания; 17 — подставка; 18 — труба теплообменника внутренняя; 19 —
патрубок газоотводящий; 20 — завихритель; 21 — индикатор пламени; 22 — топливный
насос; 23 — трубка отвода топлива; 24 — трубка подвода топлива; 25 — зубчатая
передача; 26 —сасывающий патрубок

Рисунок 68 — Циркуляционный насос мод. 34.37301 — штекерная колодка;
2 — выводы; 3, 20 — гайки; 4, 11, 23 — шайбы; 5 — уплотнительная втулка; 6 —
крышка; 7, 18 — специальные винты; 8 — корпус; 9 — якорь; 10 — крышка; 12, 15,
21 — уплотнительные кольца; 13, 14 — втулки; 16 — пружина; 17 — корпус
центробежного насоса; 19 — крышка насоса; 22 — крыльчатка; 24 — пластина; 25 —
вывод; 26 — пружинная шайба




Преимущества установки предпускового подогревателя для двигателя

• Экономия топлива. В зимний период завести двигатель с первого раза невозможно. На каждую попытку тратится топливо, хоть и в небольших количествах. Однако за всю зиму количество может составить 250 литров. При наличии предпускового подогревателя, можно сэкономить большие объемы топлива, что положительно скажется на бюджете. У автомобилистов много затрат на обслуживание машин.
• Сокращение износа механизмов. Самая большая нагрузка на подвижные элементы происходит во время запуска двигателя. Замерзшие элементы не сразу будут работать на полную мощность. Резкое включение мотора приводит к постепенному износу механизмов. Спустя время некоторые приборы выйдут из строя. Данная проблема характерна для холодных регионов России. Если двигатель предварительно прогревается, чрезмерной нагрузки на механизмы нет. Оборудование медленнее изнашивается, дольше служит. Сохранение приборов в рабочем состоянии экономит бюджет.
• Подогрев воздуха в салоне. Предпусковой подогреватель работает на отогрев двигателя и воздуха в салоне автомобиля. Водителю и пассажирам будет тепло и комфортно внутри. Из-за мороза, человек испытывает сонливость и быструю утомляемость. Холодный воздух ухудшает иммунную систему. При регулярной езде, могут наблюдаться серьезные проблемы со здоровьем.
• Гарантия. В особо холодных районах некоторые автомобили вообще не заводятся после длительного перерыва на морозе. Наличие дополнительного подогревателя дает гарантию, что машина заведется, и планы на рабочий день осуществятся без проблем.
• Особенности. В зависимости от типа предпускового подогревателя, прибор имеет характерные достоинства. Топливный подогреватель автономен, так как использует энергию источника, расположенного внутри автомобиля. Преимущества электрического подогревателя: не вырабатывает вредные выбросы во время работы; бесшумно функционирует; быстро нагревает жидкость; имеет низкую стоимость. У теплового аккумулятора высокая эффективность.
• Время. Стандартный прогрев двигателя, при его включении, отнимает 10-30 минут. Подогревательное устройство справляется с задачей, максимум, за 15 минут. На процесс не тратится много времени, что особенно актуально утром, перед рабочим днем.
• Выбор. Помимо типа обогревательной системы, есть выбор по способу включения. Современные технологии позволяют разместить управление внутри салона, на пульте от машины или в смартфоне. Водитель может использовать такую систему, которая будет ему удобна.

Подогреватели дизельного топлива

Под воздействием низких температур, дизельное топливо теряет свою текучесть. Солярка становится мутной, кристаллизируется и происходит парафинизация. В результате чего, топливо становится густым, что затрудняет его прокачку через фильтры, либо полностью делает ее невозможной.

Одним из устройств, которое позволяет обезопасить дизельное топливо от замерзания, является предпусковой подогреватель. Благодаря его использованию, отогревается топливо, находящееся в баке, и фильтре-сепараторе. Для этих целей используются подогреватели следующих типов:

Топливозаборники с подогревом, и подогреватели в бак.

Один из наиболее распространенных вариантов. После завершения прогрева, солярка попадает в топливную магистраль. Тепло сохраняется благодаря поступлению прогретого дизельного топлива из «обратки».

Бандажные подогреватели (имеют форму гибкой ленты).

Прогревают фильтр тонкой очистки, кнопка управления устройством выведена в салон автомобиля. После достижения рабочей температуры, подогреватель отключается автоматически.

Бензиновый двигатель — нужен ли предпусковой подогреватель?

В случае с бензиновым агрегатом все несколько сложнее. Существует мнение о том, что предпусковой подогреватель не нужен для машины с бензиновым двигателем. На самом деле, в большие морозы и этот тип агрегата крайне сложно завести, потому такой удобный и функциональный прибор явно не помешает. Впрочем, качественный подогрев может быть удобен и для тех водителей, которые мечтают об автоматическом запуске своего автомобиля. С помощью дистанционного запуска предпускового подогревателя или установки таймера вы сможете достичь тех самых эффектов, что и с сигнализацией с автономным запуском:

• двигатель прогреется до вашего прихода, можно будет садиться, заводить и сразу же начинать движение;
• в салоне будет нагнетена определенная комфортная для вас температура при условии наличия климатического модуля;
• подогреватель можно будет запустить дистанционно намного проще, чем запускается автомобиль, тем более, в мороз;
• с помощью подогревателя будут заметно изменены условия работы двигателя, улучшена эксплуатация;
• устройство подогрева также может без труда помогать штатной климатической системе в подогреве салона;
• вы можете поставить таймер или управлять функциями подогревателя дистанционно с брелка.

Сегодня существует множество видов подогревателей для бензиновых двигателей. Достаточно подобрать вариант, который подходит вам по функциональности. Это поможет полностью избавиться от проблем, связанных с пуском двигателя в мороз, с холодным салоном и прочими неприятностями. Если вам приходится регулярно сталкиваться с такими проблемами зимой, лучше обезопасить себя от них, установив устройство подогрева перед пуском. Лучше выбирать функциональный и проверенный временем подогреватель, отдавая предпочтение самым заслуженным в данном контексте фирмам-производителям.
