Из чего состоит ходовая часть автомобиля

Зависимая подвеска

Зависимая подвеска начала использоваться на автомобилях с момента их появления и «перекочевала» она на авто с конных повозок. И хоть за время существования этот тип значительно усовершенствовался, но суть работы осталась неизменной.

Особенность этой подвести заключена в том, что колеса соединены между собой осью, и не имеют возможности перемещаться отдельно относительно друг друга. В результате передвижение одного колеса (к примеру, при попадании в яму) сопровождается смещением второго.

В заднеприводных автомобилях соединяющей осью выступает задний мост, одновременно являющийся элементом трансмиссии (в его конструкцию входит главная передача с дифференциалом и полуоси). В переднеприводных же авто применяется специальная балка.

Зависимая подвеска Dodge Ram 2009 года

Изначально в качестве упругих элементов использовались рессоры, но сейчас их уже полностью вытеснили пружины. Демпфирующим элементом в этом типе подвески выступают амортизаторы, которые могут быть установлены отдельно от упругих элементов или же располагаться с ними соосно (амортизатор установлен внутри пружины)

В верхней части амортизатор крепиться к кузову, а в нижней – к мосту или балке, то есть помимо гашения колебательных движений, он выступает еще и в качестве крепежного элемента.

Что касается направляющей системы, то в конструкции зависимой подвески она состоит из продольных рычагов и поперечной тяги.

4 продольных рычага (2 – верхних, и 2 – нижних) обеспечивают полностью предсказуемое движение оси с колесами по всем существующим направлениям. В некоторых случаях количество этих рычагов уменьшено до двух (верхние не используются). В задачу же поперечной тяги (так называемая тяга Панара) входит уменьшение кренов кузова и удержание траектории движения.

Основными достоинствами зависимой подвески такой конструкции являются простота конструкции, что сказывается на надежности. Также она обеспечивает отличное сцепление с дорожным полотном колес, но только в случае движения по ровной поверхности.

Большим недостатком этого вида является возможность потери сцепления при вхождении в повороты. При этом из-за совмещения оси с элементами трансмиссии, задний мост имеет массивную и габаритную конструкцию, для которой необходимо обеспечить достаточно много места. Ввиду этих особенностей использование такой подвески для передней оси практически невозможно, поэтому она применяется только сзади.

Использование этого типа подвески на легковых авто сейчас уже сведено к минимуму, хотя она еще встречается на грузовиках и полноразмерных рамных внедорожниках.

Датчики обжатия стоек шасси

Информация об обжатии стоек шасси, которые я упоминал выше, это очень нужная многим системам информация. Пожалуй, стоит перечислить кое-какие функции, зависящие от этого сигнала:

При появлении сигнала обжатия шасси:

1. При посадке: система управления, если активирован автовыпуск воздушных тормозов, выпускает воздушные тормоза. Воздушные тормоза портят картину обтекания крыла, подъёмная сила резко снижается, появляется вес на стойках и колёсные тормоза могут начать работать эффективно
2. При посадке: включается система автоматического торможения колёс (см. выше)
3. Снимается блокировка включения реверса двигателя
4. Выключается часть излучающих радиоприборов (чтобы не облучать наземный персонал)
5. После остановки самолёта появляются сообщения системы технического обслуживания, которые не влияют на действия пилота в полёте
6. Система регулирования давления выравнивает давление внутри и снаружи самолёта
7. Отключается блокировка систем технического обслуживания, в частности появляется возможность обновить ПО бортовых вычислителей

При снятии сигнала обжатия шасси:

1. Снимается блокировка уборки шасси
2. Кратковременно активируются тормоза для того, чтобы затормозить колёса, вращающиеся по инерции после отрыва самолета от земли
3. Блокируется возможность включения реверса двигателя
4. Блокируется часть сообщений системы оповещения экипажа, которая не требует реакции лётчика непосредственно в полёте (Если быть точным, то блокировка начинается с момента перевода ручек управления двигателями в положение «взлёт», но именно датчик обжатия шасси является непосредственным индикатором того, что самолёт находится в воздухе)

Параграф добавлен после прочтения комментариев: Датчики обжатия стоек шасси как правило выполняются многоканальными и располагаются на каждой из стоек. Данные с многочисленных датчиков собираются специальными устройствами, концентраторами данных. На основании полученных данных формируются сигналы об обжатии каждой из стоек и сигнал обжатия всех стоек. В логике работы описанных выше функций используются разные сигналы: для начала автоторможения достаточно сигналов обжатия двух основных стоек, а для включения режима тех. обслуживания надо чтобы были обжаты все три стойки. Но это уже другая история.

План:

• Введение
• 1 Основные установочные параметры подвески
  • 1.1 Колея и колёсная база
  • 1.2 Центры крена и ось крена
  • 1.3 Параметры установки управляемых колёс
    • 1.3.1 Плечо обката
    • 1.3.2 Развал и схождение
    • 1.3.3 Кастер
  • 1.4 Подрессоренные и неподрессоренные массы
• 2 Классификация
  • 2.1 Зависимые
    • 2.1.1 На поперечной рессоре
    • 2.1.2 На продольных рессорах
    • 2.1.3 С направляющими рычагами
    • 2.1.4 С дышлом
    • 2.1.5 Типа «Де Дион»
  • 2.2 Независимые
    • 2.2.1 С качающимися полуосями
    • 2.2.2 На продольных рычагах
      • 2.2.2.1 Пружинные
      • 2.2.2.2 Торсионные
    • 2.2.3 На косых рычагах
    • 2.2.4 На продольных и поперечных рычагах
    • 2.2.5 На двойных продольных рычагах
    • 2.2.6 На двойных поперечных рычагах
      • 2.2.6.1 Пружинные
      • 2.2.6.2 Торсионные
      • 2.2.6.3 Рессорные
      • 2.2.6.4 Гидропневматические и пневматические
    • 2.2.7 «Макферсон»
    • 2.2.8 Торсионно-рычажная (с сопряжёнными рычагами)
• 3 Активная подвеска Литература
• 5 Источники и примечания

Устройство подвески грузового автомобиля

Подвеска осуществляет упругую связь рамы или кузова автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги.

Устройство подвески грузового автомобиля:

• упругие элементы;
• направляющие устройства;
• гасители колебаний;
• стабилизаторы поперечной устойчивости.

Требования, предъявляемые к подвескам:

• оптимальная характеристика жесткости — зависимость между нормальной (перпендикулярно опорной поверхности) нагрузкой на колесо и деформацией (прогибом) подвески, измеряемая как нормальное перемещение центра колеса относительно кузова;

• оптимальная кинематика; работа направляющего устройства подвески при вертикальных перемещениях, крене либо галопировании (продольные угловые колебания) кузова автомобиля вызывает не только вертикальные перемещения колес, но также боковые и угловые перемещения как относительно дороги, так и относительно кузова;
• оптимальные характеристики демпфирования — гашение колебаний колес и кузова автомобиля, возникших в результате воздействия главным образом дорожных неровностей; может происходить вследствие трения в некоторых типах упругих элементов и в шарнирах направляющего устройства подвески;
• минимальное число не подрессоренных частей; к ним относятся колеса и шины, тормозные механизмы колес, поворотные кулаки, стойки подвески, мосты и т. п.;
• хороший контакт колеса с дорогой; при переезде автомобилем на большой скорости выпуклых неровностей (трамплинов) на дорожной
поверхности из-за недостаточного хода отбоя подвески, либо большой ее инерционности, возможен отрыв колеса от дороги;

• низкие уровень шума и вибрации; при эксплуатации автомобиля возникают скрипы из-за трения подвески в металлических шарнирах, резиновых опорах и упругих элементах и стуки в шарнирах из-за их изнашивания и образования зазоров;
• рациональная компоновочная схема.

подвески Макферсон

Устройство подвески грузового автомобиля:

а — зависимая; б — независимая шкворневая; в — независимая бесшкворневая; 1 — кронштейн; 2 — рессора; 3 — хомут; 4 — балка переднего моста; 5 — серьга; 6 — стремянка; 7 и 12 — рычаги; 8 — пружина; 9 — шкворень; 10— поворотный кулак; 11 — поворотная стойка; 13— поперечина подрамника.

Элементы независимой подвески

1, 3 и 6 — кронштейны; 2 — лонжерон; 4 — шарнир; 5 — амортизатор; 7 и 12 — обоймы концов коренных рессорных листов; 8 и 13 — верхние и нижние опоры; 9 — буфер; 10 — стремянка; 11 — двойной коренной лист; 14 —торцовый упор.

Назначение, основные составляющие

Подвеска в автомобиле выполняет ряд важнейших функций:

• Обеспечивает упругое крепление колес к кузову (что позволяет им перемещаться относительно несущей части);
• Гасит колебания, получаемые колесами от дороги (тем самым достигается плавность хода авто);
• Обеспечивает постоянный контакт колеса с дорожным полотном (сказывается на управляемости и устойчивости);

С момента появления первого авто и по наше время было разработано несколько видов этой составляющей ходовой части. Но при этом создать идеальное решение, которое устраивало бы по всем параметрам и показателям так и не удалось. Поэтому из всех существующих типов подвесок автомобиля выделить какую-то одну невозможно. Ведь в каждой из них имеются свои положительные и отрицательные стороны, которые и предопределяют их использование.

В целом любая подвеска включает в себя три основных составляющих, каждая из которых выполняет свои функции:

1. Упругие элементы.
2. Демпфирующие.
3. Направляющие системы.

В задачу упругих элементов входит восприятие всех ударных нагрузок и плавная передача их на кузов. Дополнительно обеспечивают постоянный контакт колеса с дорогой. К этим элементам относятся пружины, торсионы, рессоры. Ввиду того, что последний тип – рессоры, практически сейчас не используются, далее рассматривать подвеску, в которой они использовались – не будем.

Наибольшее распространение в качестве упругих элементов получили витые пружины. На грузовых же авто нередко используется еще один вид – пневмоподушки.

Витые пружины подвески

Демпфирующие элементы используются в конструкции для гашения колебаний упругих элементов путем их поглощения и рассеивания, что предотвращает раскачивание кузова во время работы подвески. Эту задачу выполняют амортизаторы.

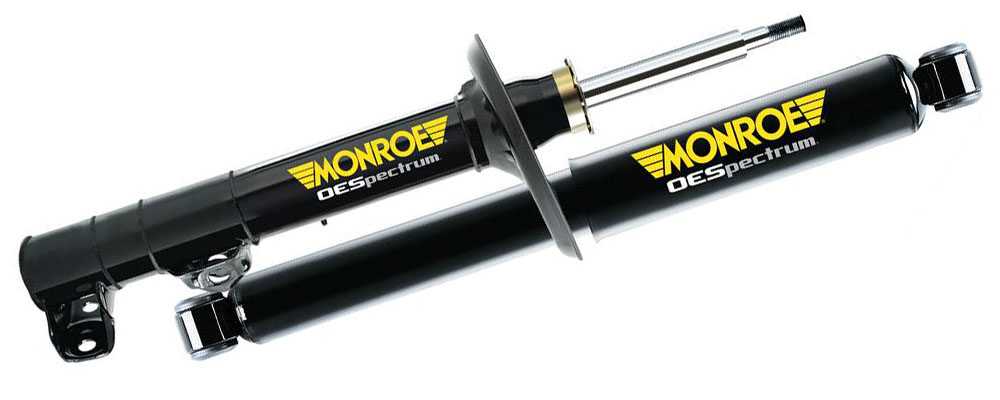

Передний и задний амортизаторы

Направляющие системы связывают колесо с несущей частью, обеспечивают возможность перемещения по требуемой траектории, при этом с удержанием его в заданном положении относительно кузова. К этим элементам относятся всевозможные рычаги, тяги, балки, и все остальные компоненты, принимающие участие создании подвижных соединений (сайлент-блоки, шаровые опоры, втулки и т. д.).

Основные отличия зависимой и независимой подвески

Рассмотрев устройство и принцип работы зависимого механизма, а так же ранее ознакомившись с независимой подвеской сразу можно понять, в чем основные отличия. Если простыми словами, то строение зависимой и независимой подвески вовсе разное, хотя цель одна – сделать нахождение в кабине автомобиля комфортным и безопасным.

Основное сходство между зависимой и независимой подвеской считается наличие упругих элементов, направляющих, а так же амортизаторов. Хотя в зависимой подвеске все это можно заменить с помощью рессоры. Все же отличий намного больше нежели сходств, даже начиная с того же названия.

• По отличиям зависимая подвеска автомобиля жестко соединяет два колеса одно оси, в свою очередь они зависят друг от друга. В независимой подвеске (например подвеска МакФерсон) колеса одной оси не зависят друг от друга и действуют самостоятельно, а воздействие на одно колесо не будет отражаться на втором;
• Независимая подвеска более чувствительная к установке колес иного размера от положенного, так как многое зависит от кинематики механизма. В зависимой подвеске нет таких условий, поэтому владельцы подобных автомобилях время от времени пользуются такой возможностью;
• Зависимая подвеска громоздкая в размерах, а так же тяжелая, чем значительно проигрывает независимой подвеске. Как правило, зависимую подвеску устанавливают на заднюю ось автомобиля и заднеприводные модели. На автомобилях с полным приводом зависимая подвеска может быть на передней и задней оси;
• За счет того, что колеса зависимой подвески зависят друг от друга, управляемость подвески снижается, соответственно и диапазон работы самой подвески меньше, нежели в независимой;
• По комфорту зависимая подвеска куда более жесткая, чем независимая. Соответственно комфорт так же на порядок ниже независимого варианта;
• Недорогое обслуживание зависимой подвески, простая конструкция, устойчивость и прочность.

Окончательное решение, в пользу какой подвески отдать выбор, остается за покупателем. Кому-то больше важен комфорт, другим же нужна надежность и стойкость к перегрузкам. Поэтому изначально стоит отталкиваться от того, где и как в дальнейшем будет эксплуатироваться автомобиль.

Практическая реализация

Для обеспечения выполнения всех задач элементы подвесок подразделяются по основным группам по назначению:

• упругие элементы, непосредственно накапливающие энергию толчков с последующей её отдачей на обратном ходе;
• демпфирующие устройства, обычно это амортизаторы различных типов;
• направляющий аппарат, рычаги, тяги, телескопические стойки, стабилизаторы поперечной устойчивости, ограничители и буферы отбоя;
• подвижные сочленения, шаровые шарниры, резинометаллические сайлентблоки, подшипники;
• кронштейны крепления к кузову (раме) и ступичным узлам колёс.

К подвескам не относятся прочие узлы ходовой части, рулевое управление, тормозная система, приводы колёс.

Типы рессорных подвесок автомобилей

См. также: Подвеска автомобиля

• С поперечным расположением рессор (пример — обе подвески Ford T и Ford A);
• С продольным расположением рессор (пример — задняя ГАЗ-21, практически все самосвалы среднего тоннажа);
• С диагональным расположением рессор (пример — задняя «Татра» Т77, Т87).

Эллиптическая рессора Галахова

Замкнутые (эллиптические) рессоры состоят из двух незамкнутых листовых рессор, повёрнутых вогнутой стороной друг к другу и соединённых по концам шарнирами, скобами или специальными наконечниками. Эти рессоры называются эллиптическими потому, что в первых эллиптических рессорах вогнутые стороны коренных листов образовали эллипс. Эллиптические рессоры имеют большую гибкость по сравнению с подвесками и применяются преимущественно в центральном подвешивании тележек вагонов. Для восприятия значительных нагрузок такие рессоры ставят группами в несколько рядов. В таком случае эллиптические рессоры называются двух-, трёх-, четырёхрядными и т. д. На вагонах железных дорог России применялось несколько типов эллиптических рессор, отличающихся между собой главным образом соединением концов коренных листов. В настоящее время в центральном рессорном люлечном подвешивании используется рессора Галахова. Эллиптическая рессора Галахова (рис. а) состоит из половин верхней и нижней, включающих каждая обычно пять одинаковых незамкнутых рессор, соединённых по концам со специальными наконечниками 1 и 5   (рис. б).

Эллиптическая рессора Галахова и ее концевые шарниры: 1, 5 – наконечники; 2 – заклепки; 3 – сухарь; 4 – вырез

Наконечники крепятся к концам коренных листов заклёпками 2. Наконечник 5 нижней половины имеет продольный буртик с радиусом закругления 8 мм, а по наконечнику 1 верхней половины проходит продольный жёлоб. В собранной рессоре буртик с жёлобом образует полушарнир. Чтобы верхняя половина рессоры не смещалась относительно нижней в поперечном направлении, в средней части наконечника 5 сделан вырез 4 шириной 40 мм, а в наконечнике 1 – вырез с приклёпанным сухарём 3 такой же ширины. Собирается и разбирается рессора Галахова легко, что удобно при ремонте, установке и перевозке. Рессоры Галахова изготовляют из желобчатой стали сечением 76 х 10 мм. Каждый пакет рессоры (незамкнутая половина одного ряда) собирается из шести-семи листов. Длина хорды в свободном состоянии составляет 850–930 мм, а высота – около 400 мм. Стрела прогиба б у эллиптических рессор измеряется между коренными листами верхней и нижней половины около хомутов, а высота рессоры в – между наружными наборными листами. Длиной хорды а называется расстояние между центрами наконечников незагруженной рессоры. Как было изложено выше, при работе листовой рессоры возникает трение между её листами, способствующее затуханию колебаний вагона, обеспечивающее его более спокойный ход. В то же время слишком большое трение ухудшает качество подвешивания. Величина трения в  рессоре оценивается коэффициентом относительного трения, равным отношению силы трения к силе, создающей упругую деформацию рессоры. Обычно сила трения увеличивается пропорционально прогибу, так как соответственно возрастают силы прижатия листов друг к другу.

Эллиптическая рессора Галахова на вагоне Увеличить картинку

Элементы подвески автомобиля

На шины идет основной удар, если машина проехала, к примеру, по бездорожью и встретила на своем пути препятствие. Они смягчают удар от профиля дороги настолько, насколько могут это делать, ведь их упругость ограничена. Шины могут послужить индикатором исправности подвески: если шины быстро износились, это означает, что показатели силы сопротивления амортизаторов в автомобиле упали. Основные упругие элементы (рессоры, пружины) стараются держать кузов машины на одном уровне, что обеспечивает ему упругую связь с дорожным покрытием. Упругость пружин со временем ухудшается по причине старения металла или из – за перегрузки. Со временем все это приводит к снижению качества характеристик машины: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Вес автомобиля удерживают пружины, а не амортизаторы. Если автомобиль «проседает» без внушительного груза в нем, это означает, что пора менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) имеют функцию подавления высокочастотных колебаний и вибраций от взаимодействия с металлическими деталями. Без вспомогательных элементов срок эксплуатации элементов подвески уменьшается. Рекомендуется регулярно проверять состояние соединений подвески. Это обеспечит более высокий уровень работоспособности всему автомобилю, и срок службы амортизаторам.

К направляющим устройствам относятся: система рычагов, рессоры или торсионы. Они должны обеспечивать кинематику перемещения колес относительно кузова. Функция этих устройств заключается в том, чтобы как можно дольше сохранять плоскость вращения колеса, движущегося вверх при сжатии подвески и вниз при отбое в вертикальном положении. При нарушении геометрии направляющегося устройства, автомобиль начинает «плохо себя вести»: качество деталей подвески падает и происходит износ шин.

Амортизатор уничтожает колебания кузова, которые вызваны неровностями дороги и инерционными силами.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а, следовательно, уменьшает их влияние на пассажиров и груз.

Стабилизатор поперечной устойчивости машины нужен для улучшения управляемости и уменьшения крена машины на поворотах. Стабилизатор не дает уйти в отрыв автомобилю во время поворота, когда кузов одним своим боком прилегает к дороге, а второй бок «желает» оторваться от земли.

Гидропневматическая подвеска

“Citroёn C5” – один из немногих серийных автомобилей с гидропневматической подвеской.

ОТДЕЛЬНО стоит упомянуть о гидропневматических подвесках, лидером в разработке которых вот уже более полувека остается компания “Citroёn”. В такой ходовой части традиционные пружины заменены сферами (вдобавок еще две такие же сферы стоят на каждой оси машины). Они заполнены сжатым газом, выполняющим роль упругого элемента, отделенным от единой гидравлической системы гибкой мембраной. На нее воздействует масло, которое при перемещении колеса вытесняется из стойки подвески. Давление в системе поддерживается гидронасосом, а электроника с помощью специальных клапанов распределяет потоки масла и тем самым изменяет жесткость подвески в очень широких пределах.

Гидропневматическая ходовая часть придает автомобилю отличные ходовые качества, но очень дорога в изготовлении. Поэтому на современных моделях встречается весьма редко.

Элементы рессорной зависимой подвески

Основными составляющими рессорной подвески являются:

• Металлическая балка (мост). Это основа конструкции, представляет из себя жесткую металлическую ось, которая соединяет два колеса.
• Рессоры. Каждая рессора — это набор металлических листов, имеющих эллиптическую форму и разную длину. Все листы соединены между собой. Рессоры соединяются с осью зависимой подвески с помощью хомутов. Данный компонент выполняет функции направляющего и упругого элемента, а также частично демпфирующего устройства (амортизатора) за счет межлистового трения. В зависимости от количества листов рессоры называются мало- и многолистовыми.
• Кронштейны. С помощью них рессоры крепятся к кузову. Один из кронштейнов при этом перемещается продольно (качающаяся серьга), а другой закреплен неподвижно.

Основными составляющими пружинной зависимой подвески, помимо металлической балки, являются:

• упругий элемент (пружина)
• демпфирующий элемент (амортизатор)
• реактивные штанги (рычаги)

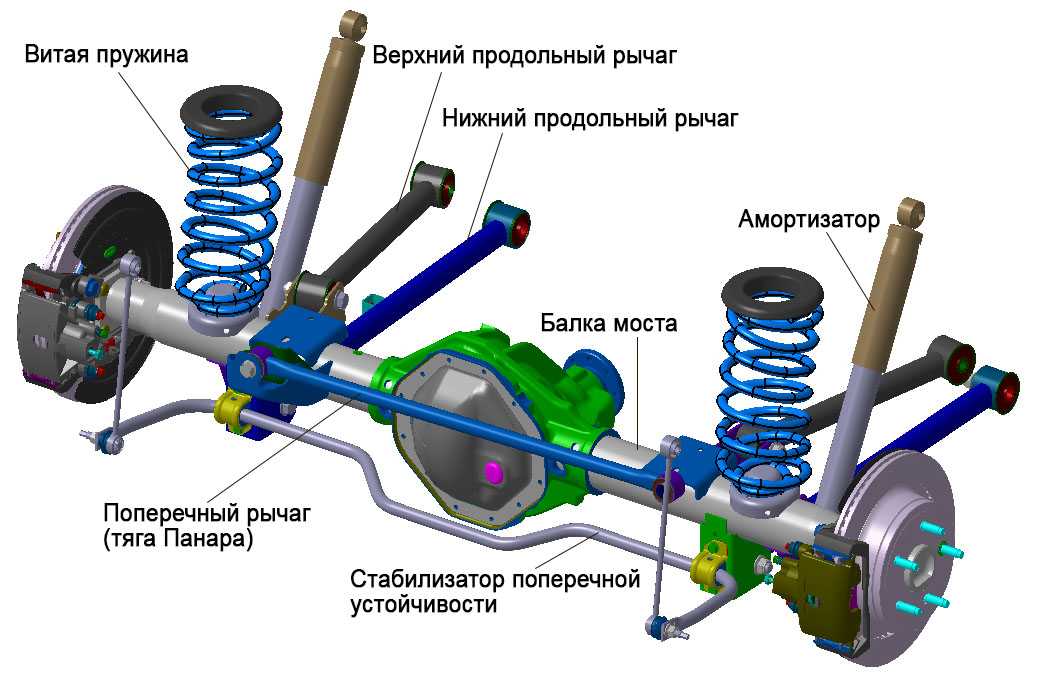

Самая популярная подвеска такого типа имеет пять рычагов. Четыре из них являются продольными, и лишь один – поперечный. Направляющие устройства с одной стороны крепятся к жесткой балке, а с другой – к раме автомобиля. Эти элементы обеспечивают восприятие подвеской продольных, боковых и вертикальных усилий.

Поперечный рычаг, препятствующий смещению моста из-за воздействия боковых усилий, имеет отдельное название – «тяга Панара». Различают сплошную и регулируемую тягу Панара. Вторая разновидность поперечного рычага может также менять высоту моста относительно кузова автомашины.

Направляющее устройство — подвеска

Схемы подвесок, автомобилей.

Направляющее устройство подвески передает толкающие, тормозные и боковые усилия от колес на раму или корпус автомобиля. При пружинной подвеске роль направляющего устройства выполняют рычаги и штанги подвески, при рессорной — сама листовая рессора обладает свойством передавать продольные и боковые усилия, вследствие чего конструкция такой подвески упрощается.
 

По типу направляющего устройства подвески делятся на зависимые ( левое и правое колеса связаны жесткой балкой) и независимые. Благоприятная характеристика направляющего устройства способствует реализации основного условия хорошей подвески — значительных перемещений колес и малой жесткости упругого устройства.
 

Схемы подвесок колес.

По типу направляющего устройства подвески разделяются на зависимые и независимые.
 

Передний мост автобуса ЛиАЗ — 677 ( рис. 86) состоит из цельной кованой балки / двутаврового сечения, на которой имеются четыре площадки с отверстиями для крепления пневматических баллонов и направляющего устройства подвески. В концевых бобышках оси выполнены отверстия под шкворни 4 и приливы, служащие ограничителями поворотных цапф. В отверстиях цапфы 9 запрессованы втулки 6 из томпака, которые смазывают через две пресс-масленки.
 

Все нагрузки, действующие на автомобиль в условиях эксплуатации, передаются на его несущую систему. К ним относятся: вес агрегатов и полезной нагрузки, усилия, действующие от амортизаторов, упругих элементов и направляющего устройства подвески, а также силы инерции, возникающие при колебаниях, разгоне, торможении и повороте автомобиля. При движении автомобиля с прицепом ( полуприцепом) на несущую систему действуют нагрузки от тягово-сцепного или опорно-сцепного устройства.
 

Основные типы подвесок. а — зависимая. б — независимая.

Направляющее устройство не только передает продольные и поперечные силы и их моменты. Оно определяет характер движения колес автомобиля. По типу направляющего устройства подвески делят на две основные группы: зависимые и независимые. Отличительной особенностью зависимой подвески является наличие жесткой балки, связывающей левое и правое колеса оси ( рис. 127, а), вследствие чего перемещение одного из них в поперечной плоскости передается-другому.
 

Направляющее устройство не только передает продольные и поперечные силы и их моменты. Оно определяет характер перемещения колес относительно рамы ( кузова) автомобиля. По типу направляющего устройства подвески делят на две основные группы: зависимые и независимые. Отличительной особенностью зависимой подвески является наличие жесткой балки, связывающей левое и правое колеса оси ( рис. 148, а), вследствие чего перемещение одного из них в поперечной плоскости передается другому.
 

Различают шкворневую и бесшкворневую независимые подвески. На стойке при помощи шкворня 9 укреплен поворотный кулак 10 колеса. Рычаги 7 и 12 и стойка 11 подвески образуют направляющее устройство подвески, служащее для передачи сил от колеса раме. Упругим элементом является пружина 8, установленная между нижними рычагами 7 и поперечиной 13 подрамника.
 

Принципиальная подвески.

Для обеспечения движения автомобиля на его раму и кузов необходимо передать от ведущих колес тяговую силу Рт, которая возникает под действием момента Мк. Рассмотрим, каким образом происходит эта передача. Приложим к центру колеса две равные по величине Рг, но противоположные по направлению силы Р т и РТ — Сила Р т не может быть передана на раму и кузов упругим устройством 10, выполненным в виде спиральной пружины. Для передачи этой силы предназначен рычаг 9, который называется направляющим устройством подвески.
 

Разновидности

Перечисленные выше составляющие подвески характерны для всех разновидностей. Однако конструкция этого компонента — у всех разная. Каждый вид отличается от другого техническими и эксплуатационными параметрами.

Инженеры, изобретая типы подвесок, старались совместить в одной системе различные особенности и решения. В результате им удалось создать зависимые и независимые подвески. Каждая из них имеет собственные отличительные особенности.

Зависимая подвеска

Зависимая подвеска — это разновидность, которая появилась еще в средние века. Можно сказать, деталь «перекочевала» в нашу современность с конных повозок. Конечно, этот тип подвески много раз совершенствовался, но его работа осталась прежней.

Главной особенностью зависимой детали ходовой части является то, что колеса соединяются друг с другом осью. Они не могут перемещаться отдельно. Если одно колесо попадает в дорожную яму, то второе автоматически смещается.

Что касается заднеприводных машин, то осью соединения у них является задний мост. Для переднеприводного транспорта эту роль выполняет балка. Первое время упругими элементами в конструкции были рессоры, но со временем они были заменены пружинами. Устройством для гашения выступает амортизатор, который устанавливается либо внутри пружины, либо отдельно от остальных упругих деталей.

Амортизатор также считается крепежным элементом, поскольку с верхней стороны прикрепляется к кузову, а с нижней — к балке (мосту). Направляющая система, в свою очередь, включает в себя продольные рычаги и поперечную тягу. Количество рычагов составляет 4 единицы, но иногда верхние не используются, поэтому работающих рычагов остается 2 единицы. Поперечная тяга помогает снизить крен кузова и в то же время удержать траекторию движения.

Главными преимуществом зависимой подвески являются:

Таким образом, зависимая подвеска имеет массу положительных особенностей. Она используется в грузовых автомобилях, а также в некоторых моделях внедорожников.

Независимая подвеска и ее виды

Независимая подвеска работает противоположно зависимой. Дело в том, что колеса одной оси не связаны друг с другом. Это означает, что движение одного из них не влияет на движение другого.

Существует несколько разновидностей данного типа подвески. К ним относят:

В отдельный вид также можно отнести пневматическую подвеску. Сначала ее устанавливали на грузовых авто, а теперь можно встретить ее и в легковых машинах. Металлические пружины здесь заменены на баллоны со сжатым воздухом. Давление можно регулировать. Такую конструкцию устанавливают на авто премиум-класса в качестве дополнения.

Полунезависимая подвеска

Полунезависимая подвеска — это отдельный вид, но иногда ее путают с зависимой подвеской. На самом деле, конструкцию можно назвать промежуточной между двумя основными типами. Здесь вместо обычной балки используется торсионная.

Сама подвеска состоит из опор колес, направляющих и упругих деталей, а также имеет стабилизатор. В качестве упругих элементов используются пружины, листовые рессоры или пневморессора.

Ее основное применение — на задних осях переднеприводных машин.

Push-rod и pull-rod

Представленные разновидности изготавливались исключительно для гоночных авто, имеющих открытые колеса. В основе подвески лежит двухрычажная система. Демпфирующие детали находятся в кузове.

Конструкции push-rod и pull-rod схожи между собой. Их главным отличием является расположение элементов, которые принимают на себя нагрузку. В первом варианте работает толкатель на сжатие. Во втором варианте элемент работает на растяжение.

Кроме этого, push-rod обладает низким центром тяжести. Однако на практике они не уступают друг другу по эффективности ничем.
