Обзор передней подвески на ваз-2110 и какие детали в неё входят

Правильный выбор новых шаровых опор

Ходовая часть автомобилей Lada Kalina обоих поколений (модели 1117, 1118, 1119, 2192 и 2194) построена на комплектной базе, которая по больше части унифицирована с более ранними и поздними автомобилями Волжского автозавода. В частности, на всех «Калинах» установлены те же шаровые опоры (шарниры), которые применялись еще на семействе Samara (ВАЗ-2108, 2109, 21099) и Samara 2 (ВАЗ-2113, 2114 и 2115), Lada 110 (ВАЗ-2110, 2111, 2112), а также на актуальных моделях Priora и Granta.

Шаровые опоры для данных модельных рядов имеют оригинальный каталожный номер 21100-2904192-82, те же опоры в комплекте с крепежом имеют номер 21100-2904192-86.

Причем сегодня рынок предлагает две модификации шаровых опор — стандартные сварные и усиленные штампованные. Шарниры отличаются технологией производства и толщиной используемого металла, что сказывается на их прочностных характеристиках, долговечности и цене, но установочные размеры и характеристики у них одинаковые. Поэтому, какие именно опоры покупать для автомобиля — решать только вам.

Порядок замены шаровых опор

Перед выполнением работы следует поставить автомобиль на стояночный тормоз, поднять с помощью домкрата и демонтировать колесо.

Демонтаж шаровой опоры выполняется следующим образом:

Ключом на 19 отвернуть гайку, фиксирующую палец опоры на рычаге
С помощью съемника выпрессовать палец из рычага
Ключом на 17 или головкой TORX E12 выкрутить два болта крепления шаровой к поворотному кулаку
Монтировкой отжать рычаг вниз, вынуть шаровую опору

Предварительно гайку и болты можно обработать средством WD-40 или подобным, однако в большинстве случаев крепеж выворачивается и без специальной подготовки.

Если у вас под рукой не оказалось съемника шаровых опор, то можно поступить следующим образом:

Частично открутить гайку, оставив ее на пальце;
Монтировкой подать усилие на рычаг сверху вниз;
Уверенными ударами молотка по рычагу выпрессовать палец.

Теперь шаровую опору можно осмотреть и проверить на соответствие рабочим характеристикам. Опору необходимо зажать в тисках и рукой проверить палец на люфт в осевом и радиальном направлениях. В норме допускается люфт до 0,7 мм, при наличии даже незначительного перемещения пальца всю опору необходимо заменить. Если люфта нет, опора годится для дальнейшей эксплуатации.

Зачастую шаровая опора имеет нормальное состояние, однако ее резиновый защитный чехол (пыльник) разрывается и деформируется — в этом случае можно установить новый чехол. Для этого пыльник демонтируется, шарнир очищается от старой смазки, новый чехол до половины объема заполняется консистентной смазкой, и устанавливается на опору.

Наполнять смазкой необходимо и пыльник новой шаровой опоры. Забыв сделать это, вы резко сокращаете ресурс всей детали.

Новая шаровая опора монтируется в обратном порядке. Причем здесь возможны два способа:

Сначала установить опору на поворотном кулаке, затем подвести рычаг и прикрутить гайку на палец;
Сначала установить опору на рычаге, затем всю эту конструкцию подвести к поворотному кулаку и прикрутить опору двумя болтами.

Второй способ менее удобен тем, что опору довольно сложно подвести к поворотному кулаку так, чтобы совпали крепежные отверстия обеих деталей, поэтому лучше прибегать к первому способу.

При монтаже рекомендуется использовать динамометрический ключ, гайки крепления опоры к поворотному кулаку заворачиваются с усилием 50-63 Н·м, гайка на палец заворачивается с усилием 80-96 Н·м.

Автомобиль с новой шаровой опорой можно эксплуатировать в обычном режиме, примерно через 100 км пробега рекомендуется проверить крепеж опоры и при необходимости подтянуть болты и гайку с указанным выше усилием. В дальнейшем деталь не требует никакого обслуживания.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Преимущества и недостатки Макферсона

Сначала, наверное, стоит поговорить о том, какие имеются плюсы в использовании подвески такого типа. Самое главное – это довольно высокая надежность конструкции, а также ее простота. Одна стойка имеет сразу две функции. Во-первых, она служит частью рулевого управления. Во-вторых, она выполняет роль амортизатора.

На стойке имеется поворотный кулак, к которому крепится шарнир рулевой тяги. Нижний рычаг передней подвески, который посредством шаровой опоры соединен с колесной ступицей, расположен внизу, соответственно. Верхняя часть – это шток, который подвижно закреплен в кузове при помощи опорного подшипника. С помощью этого механизма стойка может поворачиваться. Итак, можно выделить несколько подвижных шарниров во всей конструкции:

В верхней части располагается опорный подшипник.
В нижней части находится шаровая опора.
И, конечно же, рулевая тяга примерно посредине.

В сравнении с автомобилями, имеющими задний привод, подвеска типа McPherson значительно проще. Но что касается надежности, то этот вопрос является спорным. Давайте теперь рассмотрим отрицательные свойства схемы подвески такого типа.

Передняя подвеска ВАЗ 2110 имеет свои недостатки. В первую очередь, она идеально подходит для ровных дорог, без ям, бугров, езда по ним должна быть максимально спокойной и равномерной. Стихия подвески десятки – это городской режим.

В том случае, если автомобиль очень много ездит по пересеченной местности, подвеска быстро выходит из строя. Для бездорожья наиболее приемлемым является тип подвески, который используется на классике, либо же на полноприводных автомобилях. Это подвеска двухрычажного типа.

Обратите внимание на то, что на внедорожниках именно такая подвеска и применена. Конечно, конструкция значительно сложнее, зато работа у нее эффективней

Следовательно, недостатки Макферсона сразу же можно увидеть в сравнении. Еще один минус – это жесткость. Как правило, автомобили с подвеской такого типа имеют качественную звукоизоляцию. Чтобы уменьшить количество посторонних звуков, проникающих в салон.

Все элементы, изготовленные из пластика, должны быть надежно закреплены на элементах кузова. К сожалению, на автомобилях ВАЗ 2110 и подобных, с завода не всегда использовались разнообразные материалы для смягчения. Поэтому внутри салона при езде слышались посторонние скрипы, скрипы, и иные звуки непонятного происхождения.

Но стоит обратить внимание на то, что некоторые симптомы могут проявляться и в том случае, если пружина передней подвески сильно износилась. Как правило, спустя некоторый промежуток времени, который может быть в интервале от 5 до 10 лет, она изменяет свою длину

Естественно, работа подвески становится неправильной.

Составляющие и неисправности подвеска

Устройство передней подвески ваз 2110 достаточно сложное. Главным ее элементом является стойка. Именно она обеспечивает комфортную езду по отечественному бездорожью. Благодаря поворотному кулачному механизму, состоящему из болта и эксцентриковой шайбы, регулируется развал колес. Также на стойку устанавливают:

специальную пружину;
буфер из полиуретана, который ограничивает сжимающий процесс;
верхнюю опору, прикреплённую при помощи гаек;
подшипник, предназначенный для поворота стойки вместе с колесом;
амортизатор, где имеется плунжер, а также еще одна пружина.

Тюнинг подвески ВАЗ включает доработку либо замену всех этих деталей, после него механизм будет работать намного эффективнее.

Соединяет рычаг передней подвески ВАЗ 2110 с поворотным кулаком шаровая опора. Растяжки, расположенные вдоль днища, нижние рычаги и опоры, имеющиеся на поперечине, соединяются при помощи резинометаллических шарниров и болтов. Специальными прокладками (шайбами) регулируется продольный наклон поворотной оси. Ступица колеса крепится радиально упорным нерегулируемым подшипником. Важную роль играет поперечина, то есть штанга, соединяющая нижние рычаги. По центру она прикрепляется к кузову машины через резиновые подушки.

Ремонт передней подвески ВАЗ 2110 можно выполнить и самостоятельно, но для этого нужны определенные навыки. Также автовладельцу поможет схема передней подвески ВАЗ 2110. Если вы не уверены в своих силах, лучше доверьте работу мастерам в автосервисе.

Наиболее распространенным дефектом этой важной детали автомобиля являются стуки. Если они слышны при езде даже по гладкому дорожному полотну, то причинами этому могут быть:

износ стойки передней подвески;
ослабленное крепление поперечины к кузову;
появившиеся дефекты в резиновых деталях подвески, особенно когда стук явно металлический;
сломанная пружина (их в подвеске несколько);
изношенные шарниры;
дисбаланс колес.

Случается так, что при движении по прямой машина стремится съехать набок. Это может происходить из-за того, что любая пружина, установленная в подвеске, утратила упругость (изменился ее коэффициент сжатия). Пружина, которая вышла из строя, подлежит немедленной замене.

Установка колёс большего радиуса

На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.

Монтаж проставок

Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).

Замена деталей стоек

Один из оптимальных методов увеличения дорожного просвета заключается в установке более жёстких пружин и удлиненных амортизаторов. Как правило, подобные стойки длиннее штатных устройств примерно на 20 мм. В комплексе с усиленными пружинами они способны заметно увеличить клиренс, и машина не проседает до упора при перевозке максимально допустимого веса груза. Единственный недостаток – более высокая цена таких комплектов.

Ходовая часть ВАЗ 2107

Ходовая часть ВАЗ 2107 состоит из двух подвесок: на передней и задней осях. То есть на каждой оси машины имеется свой комплекс механизмов. На передней оси монтируется подвеска независимого типа, на задней — зависимая, так как автомобиль оснащён задним приводом.

Работа этих узлов призвана обеспечивать ровный и мягкий ход автомобиля. К тому же именно подвеска отвечает за целостность кузова во время езды по неровным дорогам. Поэтому работоспособность любого элемента очень важна — ведь малейшая неточность в функции какой-либо детали может привести к серьёзным поломкам.

Передняя подвеска

Передняя подвеска на «семёрке» — полностью независимая. В её состав включаются:

рычаг верхнего положения;
рычаг нижнего положения;
стабилизаторная установка, отвечающая за устойчивость машины;
мелкие вспомогательные детали.

Грубо говоря, именно рычажные элементы и стабилизатор являются соединительным проходом между колесом и корпусом кузова. Каждое из колёс передней пары монтируется на ступицу, которая легко и без трений крутится на подшипниках. Для того, чтобы ступица надёжно держалась, с наружной стороны колеса надевается колпак. Однако такое оснащение позволяет колесу вращаться только в двух направлениях — вперёд и назад. Поэтому передняя подвеска обязательно включает в свой состав и шаровую опору, и поворотный кулак, которые помогают колесу поворачивать в стороны.

Шаровая опора в конструкции ВАЗ 2107 отвечает не только за повороты, но и за минимизацию вибрации от дороги. Именно шаровая принимает на себя все удары от попадания колеса в яму или при наезде на дорожное препятствие.

Чтобы величина дорожного просвета не сокращалась во время движения, подвеска оснащается амортизатором. Для адаптации «семёрки» к российским дорогам амортизатор дополнительно комплектуется пружиной. Пружина «вьётся» вокруг амортизатора, создавая с ним единое целое. Механизм устанавливается строго вертикально, чтобы обеспечить максимальный клиренс в любых условиях движения. Такой механизм отлично выдерживает все дорожные передряги, при этом кузов не испытывает сильной вибрации и толчков.

В составе передней части ходовой также имеется и поперечина. Именно эта деталь соединяет между собой все элементы подвески и выводит их на работу с рулевой колонкой.

Передняя подвеска принимает на себя вес двигателя, а потому испытывает повышенные нагрузки. В связи с этим её конструкция и дополнена более мощными пружинами и весомыми поворотными элементами.

Задняя подвеска

Все элементы задней подвески на ВАЗ 2107 монтируются к задней оси автомобиля. Так же, как и передняя ось, она соединяет пару колёс и обеспечивает их вращение и повороты.

Колёса задней пары насаживаются на ступицы. Однако существенным отличием от конструкции передней подвески является отсутствие поворотных вращательных механизмов (кулачок и опора). Задние колёса на автомобиле — ведомые и полностью повторяют движения передних колёс.

С обратной стороны каждой ступицы к колесу подведён тросик тормоза. Именно через трос можно заблокировать (остановить) задние колёса, просто подняв ручник в салоне на себя.

Для защиты от ударов с дороги задняя подвеска оснащена амортизаторами и отдельными пружинами. При этом амортизаторы стоят не прямо вертикально, как на передней части ходовой, а немного наклонены в сторону редуктора вращения. Однако пружины имеют строго вертикальное расположение.

Посторонние стуки в подвеске

Зачастую стук передней подвески ВАЗ 2110 появляется при выходе из строя шаровой опоры
Обратите внимание на то, что стук может пропадать при большой скорости, а появляется при движении на малых скоростях. Также он издается в тот момент, когда в автомобиль кто-нибудь садится или выходит
В том случае, если стук в передней подвеске появился именно по причине выхода из строя шарового шарнира, ремонт вам обойдется примерно в 300 руб.
Именно столько стоит шарнир и пыльник. Обратите внимание, что под пыльник лучше всего набивать небольшое количество смазки, например, Литол-24 или ШРУС. Это способно несколько продлить срок службы шарнира. Конечно же, никакая подвеска не сможет работать без системы рычагов, придающие автомобилю устойчивость.
Нижний рычаг передней подвески, с помощью шарового шарнира крепящийся к колесной ступице, считается, пожалуй, главным элементом конструкции. Обратите внимание на то, что при помощи резинометаллических сайлентблоков произведено крепление рычага к кузову. В том случае, если две стороны автомобиля работают независимо друг от друга, без связи, кузов будет идти вразнос.
Независимо от того, какие рычаги будут применяться, устойчивости при движении автомобиля во время прохождения поворотов, либо других маневров, не будет. Именно по этой причине между левым и правым колеса колесами находятся стабилизаторы

С их помощью происходит синхронная работа всех элементов подвески на обеих сторонах.
Передняя подвеска ВАЗ 2110 также состоит из одного очень важного узла, с помощью которого осуществляется подвижное крепление штока амортизатора к кузову. Обратите внимание на то, что в десятках, равно как и в любых переднеприводных автомобилях, стойка имеет функции механизма, осуществляющего поворот колес.
Другими словами, она должна без проблем вращаться

Опорный подшипник очень прост по конструкции, ничем не отличается от любого другого механизма с подробной схемой работы. Но передняя подвеска десятки нормально работать без этого элемента не сможет. При проведении ремонта обязательно нужно обращать внимание на состояние опорного подшипника.
Если он выходит из строя, то появляется стук, либо иные сторонние звуки. Вполне возможно, что подшипник может попросту заклинить. В этом случае поворот руля окажется невозможным. Заменяйте опорный подшипник, равно как и все остальные элементы подвески, согласно схеме проведения ремонта и обслуживание автомобиля ВАЗ 2110.
К амортизационной стойке подведены наконечники от рулевой рейки. Примерно посередине тяги находятся регулировочные гайки, которые необходимы для настройки углов схождения колес. Развал регулируется при помощи двух болтов, которыми крепится к амортизационной стойке ступица.
Передняя подвеска ВАЗ 2110 очень простая, содержит небольшое число элементов. Можно ремонт провести своими руками очень просто, причем не нужно большое количество специального инструмента. Но обращайте внимание – этот тип подвески очень эффективен в городском режиме. Если же вам необходимо ездить в условиях бездорожья, лучше остановить свой взор на заднеприводных машинах, либо на полноприводных.

Источники

rem-vazik.ru/perednyaya-podveska-vaz-2110.html
prosedan.ru/podveska-vaz-2110-perednyaya-podveska-vaz-2110-ustrojstvo-i-remont
luxvaz.ru/vaz-2110/42-remont-peredney-podveski.html
drive2.ru/b/2904233/
vazweb.ru/desyatka/podveska/perednyaya-podveska.html

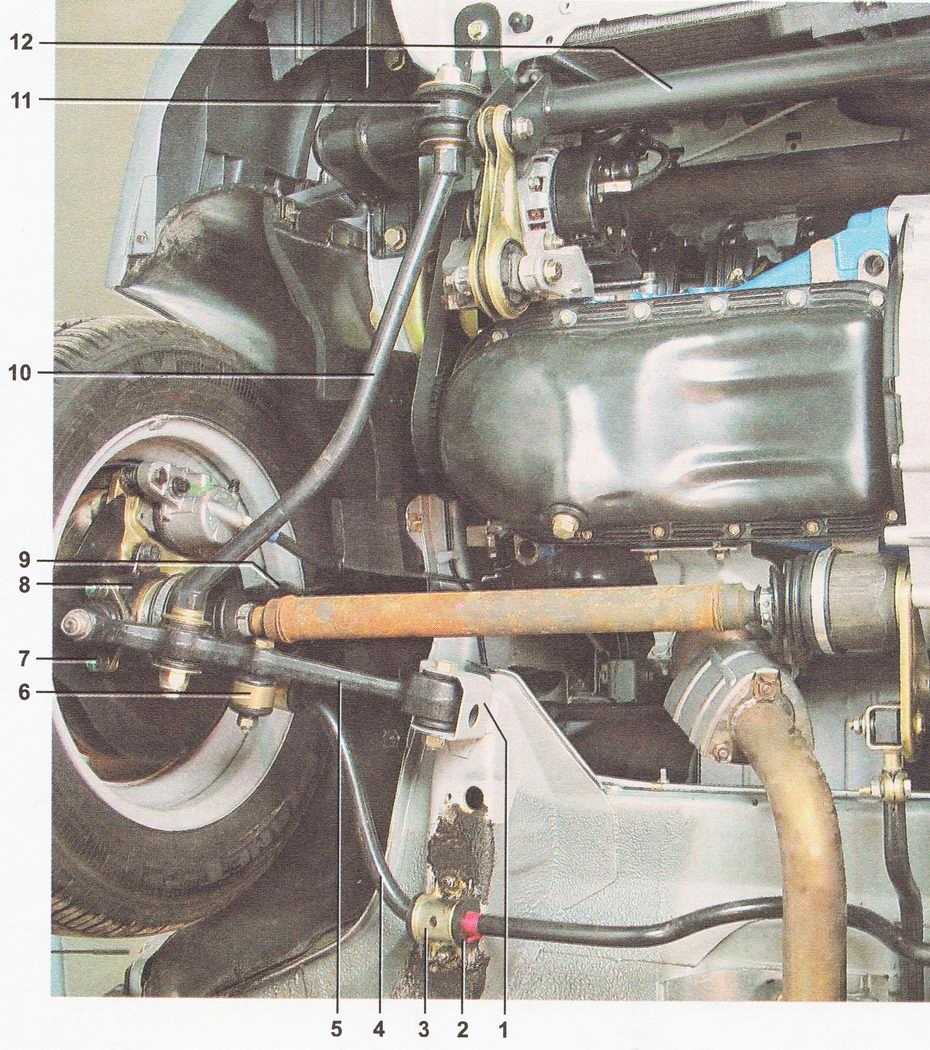

Из чего состоит подвеска ВАЗ

1 — кронштейн крепления поперечного рычага, 2 — подушка штанги стабилизатора, 3 — скоба подушки штанги, 4 — штанга стабилизатора, 5 — поперечный рычаг, 6 — стойка стабилизатора, 7 — шаровая опора, 8 — поворотный кулак, 9 — стойка телескопическая, 10 — растяжка поперечного рычага, 11 — кронштейн переднего крепления растяжки поперечного рычага, 12 — поперечина.

На что нужно обратить внимание?

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

— Неисправности в стойке;
— Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
— Ослабло крепление к кузову;
— Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
— Стучит «обмякшая», а то и сломанная пружина;
— Износ шарниров;
— Стук из-за дисбаланса колес;
— Осадка или поломка пружины подвески;

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

— Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
— В шинах различное давление. Проверяем и исправляем;
— Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
— Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин.

Износ шин. Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

— нарушениями углов установки колес;
— большим износом шарниров;
— дисбалансом колес;

При движении с увеличением скорости увеличивается металлический шум:

— Проверить ступичные подшипники;
— При начале движения появление характерного «хруста»;
— Осмотреть ШРУСы, такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Зная значение и устройство подвески, можно при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Особое внимание уделить состоянию защитных чехлов на шаровых шарнирах. Осмотреть, не появились ли от тряски и ударов по ухабам на подвеске деформации, трещины или вмятины

Так же следует проверить затяжку всех гаек.

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Надо помнить: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

2110-2906050 – тяга или стойка;
2110-2906010 – узел в сборе;
10516870 – пружинистая шайба;
2110-2906040 – подушка;
10519601 – шайба;
2108-2906042 – кронштейн;
2110-2906016 – штанга;
2110-2906078 – верхняя втулка тяги;
15971321 – винт М10;
12164711 – гайка M10;
16104111 – самоконтрящаяся гайка M8;
2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Неисправности шаровой опоры

Перечислим все признаки неполадок в работе этого важного устройства:

Появился стук на поворотах.
Появилось биение руля (руль сильно вибрирует).
Появился неравномерный износ протектора. Это из-за торцевого биения колеса.
Развал-схождение разошелся или не правильно сделан. При этом протекторы резины изнашиваются неравномерно только с одной стороны.
Увеличение нагрузки на колеса. Руль тяжелее крутить.
Во время торможения автомобиль отклоняется в сторону. При этом могут быть слышны щелчки в подвеске.

Перечисленные признаки неполадок не обязательно относятся к проблемам с шаровыми опорами, это может быть связано с другими деталями узла подвески.

labavto.com

Устройство и характеристики подвесок

Передняя подвеска представляет собой простую, удобную и недорогую конструкцию Макферсон, но с некоторыми доработками. Она смонтирована на подрамнике. К нему крепятся передние рычаги. На концах рычагов находятся шаровая опора, через нее соединяется рычаг с кулаком поворотов. Колебания гасят стойки амортизаторов с витыми пружинами. Чтобы избежать боковых кренов, установлен торсионный стабилизатор.

Если у старых вазовских моделей рычаг менялся отдельно от шаровой опоры, то на Ларгусе шаровые меняются одновременно с нижним рычагом, как и на Рено Логан. Отличается Ларгус также тем, что стабилизатор закреплен рычаге, расположенным снизу. Благодаря простоте конструкции и ремонтопригодности найти неисправности можно самостоятельно в домашних условиях.

↑ Проверка зазора в верхних шаровых шарнирах

Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500 в следующем порядке:

установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо;
подставьте под нижний шаровой шарнир деревянную колодку 10 высотой 190 мм и опустите на нее автомобиль;
установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4;
передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4;
установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3 с натягом 2–3 мм и затяните болт 6;
прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и моментом 196 Н·м (20 кгс·м) поверните ключ к автомобилю и от него, оба показания индикатора суммируйте;
суммарные показания индикатора не должны превышать 0,8 мм;
повторите операции для подвески левого переднего колеса.

Функциональная нагрузка подвесок Лады Ларгус

Комфорт во время передвижения достигается посредством взаимодействия механизмов, ориентированных на плавность, приглушая неровности и устраняя нежелательные колебания.
Управляемость характеризуется адекватной реакцией на все рулевые команды водителя. Причём точность и удобство манёвров становятся важными аспектами во время наращивания или переключения скорости.
В подвесках Лады Ларгус находятся активно движущиеся детали, поэтому безопасность всего транспортного средства зависит во многом именно от них.

Передняя подвеска

Одной из основных задач этого элемента ходовой части является обеспечение плавности передвижения. Когда переднее колесо натыкается на неровность дороги, кузов продолжает своё движение по ранее проходимой траектории, «гася» все колебания.

Её устройство значительно сложнее задней вариации, поскольку она предоставляет возможность изменения положения передних колёс, тем самым обеспечивая эффективное управление движением во всех направлениях. Это аргументировано рядом конструктивных особенностей, на которые воздействуют дополнительные нагрузки.

Стоит отметить, что передняя часть Лады Ларгус, как и любого другого автомобиля, тяжелее задней, потому как там сконцентрированы увесистые агрегаты силовой и ходовой установки. Несомненно, это вызывает большую нагрузку, что способствует её быстрому изнашиванию. Так, состояние передней подвески непосредственно связано с безопасностью управления машиной.

Задняя подвеска

Как правило, задняя подвеска Лады Ларгус гораздо проще передней: от одноимённых колёс не требуется менять угол поворота, а их ориентация сконцентрирована только на вертикальном перемещении. Но, несмотря на это, состояние этого узла также связано с безопасностью передвижения и соответствующим уровнем комфорта.

Применительно к ней рассматривают полузависимые и зависимые разновидности. В первом случае подвеска состоит из двух рычагов, закреплённых между кузовом и колёсами, что предоставляет оптимальную кинематику. Зависимая подвеска соединяется балкой заднего моста, крепящейся к кузову продольными рычагами.

Что делать, если вы периодически слышите шум и стук в передней подвеске на ВАЗ 2110?

Не стоит сразу мчаться в автосалон и оплачивать дорогостоящие бессмысленные услуги за то, что вы можете сделать сами, например, это может быть капремонт двигателя или же в нашем случае ремонт передней подвески. Следует упомянуть, что многие автомобилисты стараются реально оценить качество амортизационных стоек и, следовательно, возлагают на них ответственность за любую неполадку, которая связана с шумом и стуком передней подвески. Данное мнение не является безосновательным, тем не менее, есть и другие причины рассматриваемого явления. Не забывайте, что шум возникает не только по причине неисправности стоек, но и в результате неисправности другого элемента подвески. В таком случае вами должна быть детально изучена схема передней подвески, и только потом вы сможете определить, нужна ли замена рычага передней подвески или можно обойтись менее масштабным ремонтом.

Итак, основные причины шума в области передней подвески на ВАЗ 2110:

Возможно, ослабли болты, которые несут ответственность за крепление стабилизатора поперечной устойчивости к кузову штанги;
Резиновая деталь опоры стойки дала сильную осадку или разрушилась;
Передняя подвеска может издавать шум, если крепление к кузову верхней опоры стойки значительно ослабло;
Растяжки, стойка передней подвески или резинометаллические шарниры рычага и подвески износились;
Резиновые подушки растяжек или штанги пришли в непригодность;
Буфер хода сжатия разрушился, поэтому слышно стук в передней подвеске;
Нижний рычаг передней подвески или шарнир рычага подвески износился;
Осела, деформировалась или сломалась пружина подвески;
Отсутствие балансировки колес.

При внимательном осмотре подобные неисправности может обнаружить даже водитель без особых навыков. Устранить все перечисленные причины появления шума и стука можно, затянув крепления, которые ослабли или, заменив изношенные элементы новыми. У каждого уважающего себя владельца авто должно быть руководство по эксплуатации и ремонту машины, именно эта инструкция и поможет вам устранить проблему. Самое главное – детально рассмотреть устройство передней подвески и определить причину стука.

Проблему балансировки колес следует рассматривать отдельно. Желательно посетить ближайший автомобильный сервис, где есть приличный балансировочный стенд. Рассматриваемая услуга стоит совсем недорого, к тому же дисбаланс может влиять не только на возникновения шума, но и на курсовую устойчивость во время прямолинейной езды или на неравномерный и преждевременный износ машинной резины. За одно поинтересуйтесь, есть ли неисправности тормозной системы?

Каков же должен быть вывод после всего вышесказанного? Помните, как только вы слышите стук или шум в передней подвеске машины, совсем не обязательно сразу отправляться в автомобильный салон или накупать огромное количество дорогостоящих импортных амортизационных стоек. Зачастую ремонт пи таких проблемах ограничивается заменой резиновой подушки или даже элементарной затяжкой нескольких креплений.

Если дело касается собственной машины, знание будет не только силой, но и фактором, который поможет значительно сэкономить на обслуживании и ремонте авто. Таким образом, следуя нижеприведенным советам, можно быстро привести в порядок машину, если вы слышите стук в рулевой рейкеили передней подвеске. Также вам под силу будет замена подшипника ступицы.

Если наблюдается высокий дисбаланс колес, сбалансируйте их в автосервисе, замените буфер, если он разрушен.
Пружину следует заменять, когда она сломалась или осела.
Замена шарового шарнира осуществляется при его износе или деформации.
Прочие шарниры заменять необходимо при их износе или при износе стоек штанги стабилизатора;
Замена резинового элемента опоры стойки при его разрушении или осадке;
Если крепление к кузову верхней опоры стойки ослабло, подтяните его;
Изношенные подушки нужно заменить, а болты подтянуть, если они ослабли или износились штанги и подушки растяжек.

Устройство передней подвески на ВАЗ-2110: устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk
