Задняя подвеска шевроле нива

Выбор в зависимости от производителя

Часто водители при поломке деталей стараются купить оригинальные, заводские на замену, не желая экспериментировать. Однако есть достойный выбор от других производителей, изделия которых подчас не хуже оригинальных.

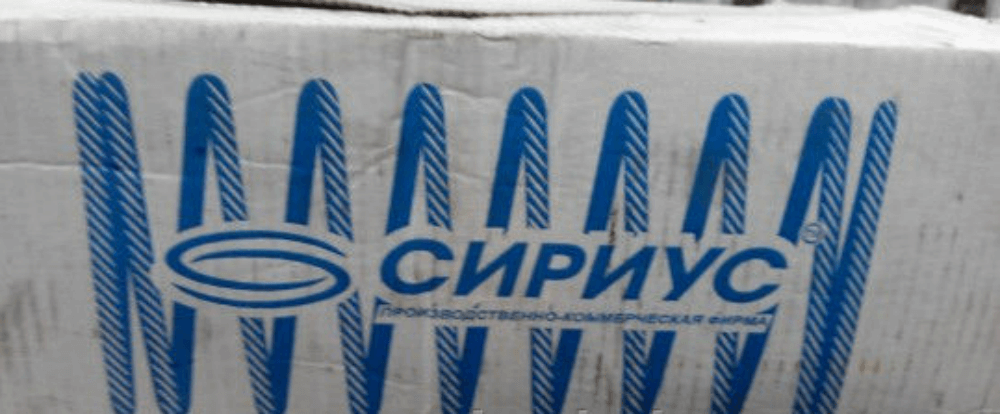

Сириус

Есть большой ассортимент для разных марок автомобилей, также детали изготавливаются любой конфигурации по чертежам заказчика.

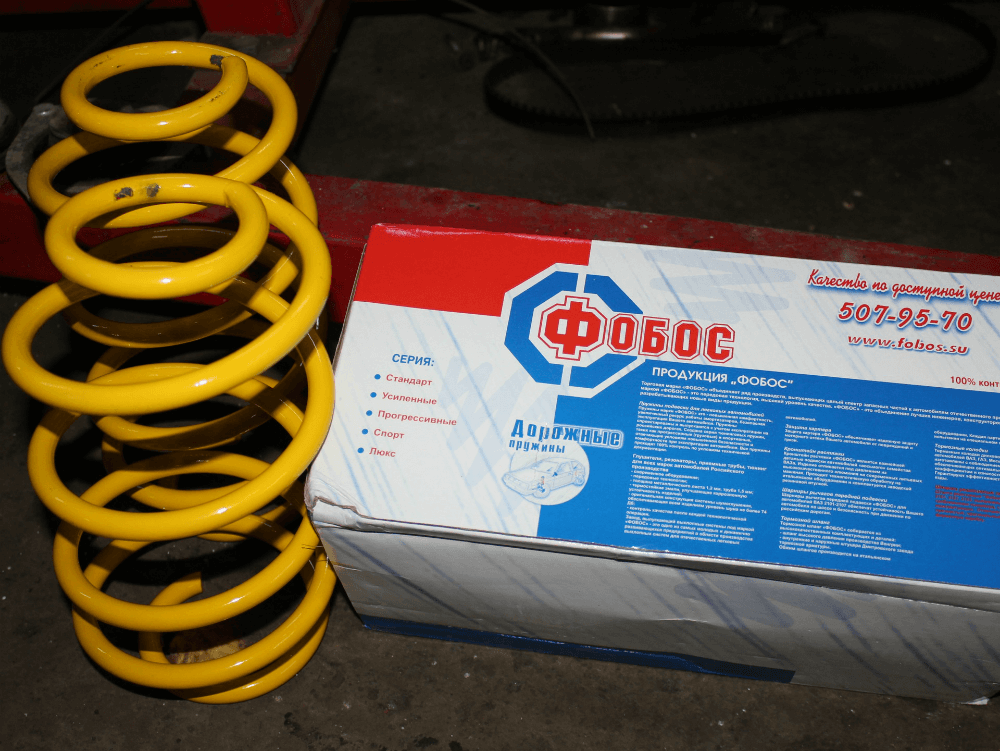

Фобос

Качество удовлетворительное, но, по словам некоторых автолюбителей, после 2 лет начинают проседать, теряя жёсткость. Всего под этим брендом изготавливается пружины около 500 видов на любые марки машин, имеются стандартные, усиленные и заниженные пружины. Также предлагаются люфт-комплекты с увеличением дорожного просвета.

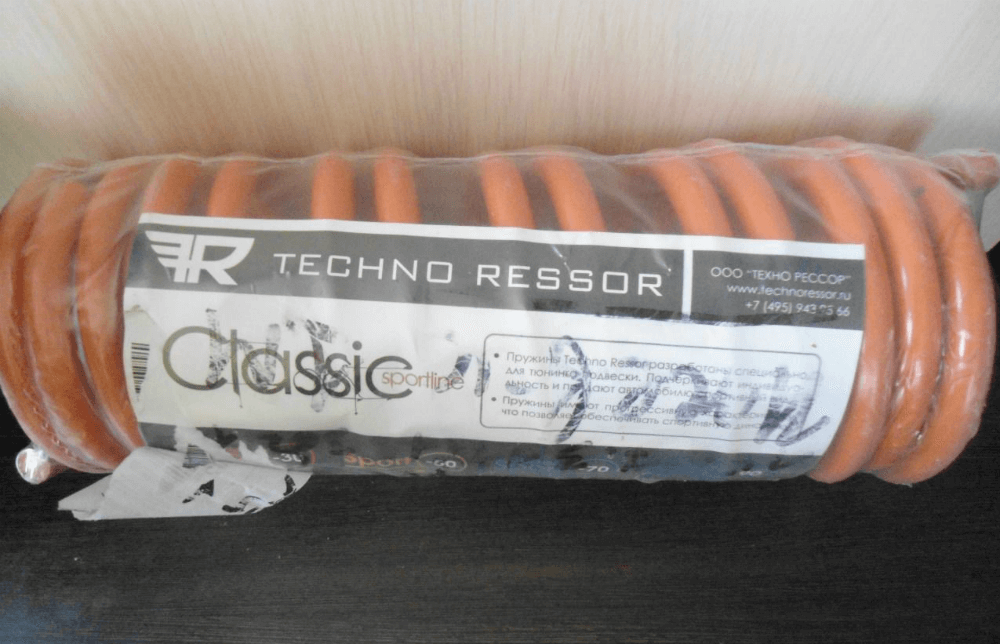

Технорессор

Хорошее качество за небольшие деньги. Жёсткость со временем теряют, но не просаживаются. В качестве бюджетного варианта вполне неплохи.

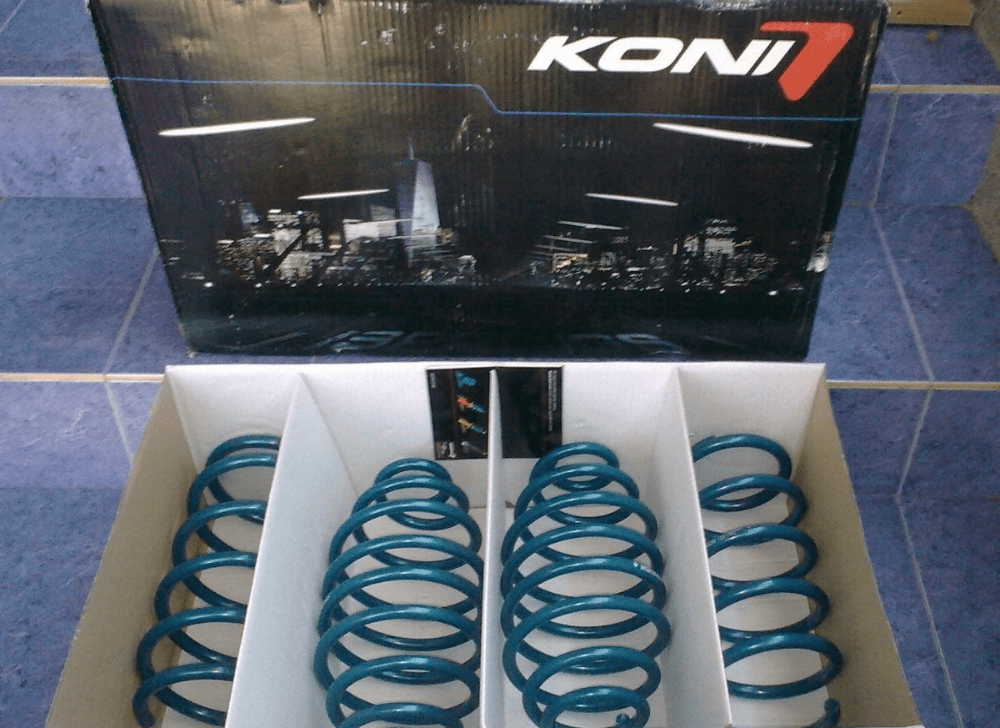

Очень долговечны, без проседаний. Имеют регулировку жёсткости прямо на авто, выполняется специальным барашком под капотом.

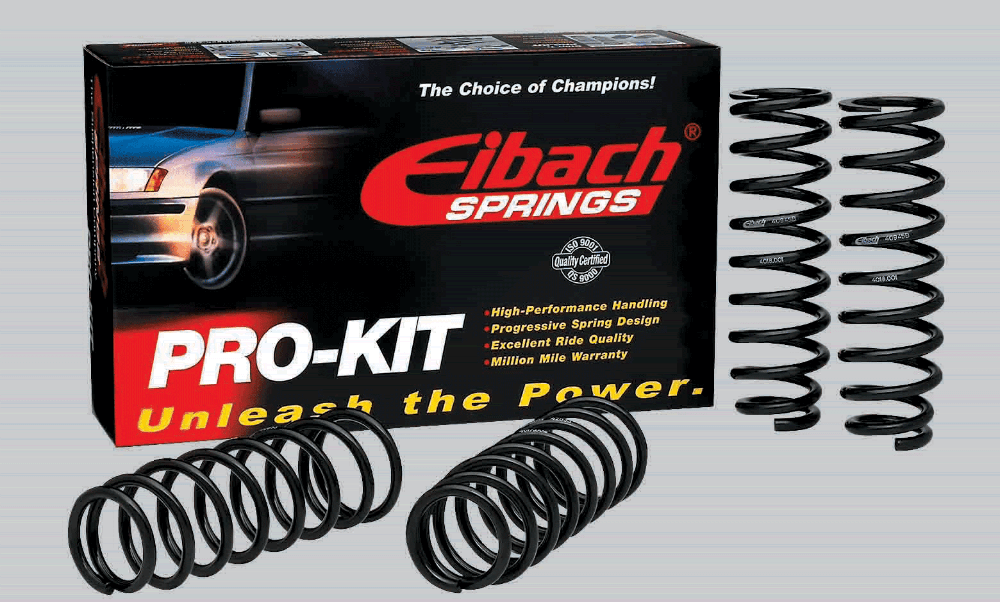

Eibach

Качественные, очень долговечные, практически не «стареют» — не проседают, не теряют жёсткость. При поворотах нет крена. Но стоят они дороже, чем Koni, в полтора раза.

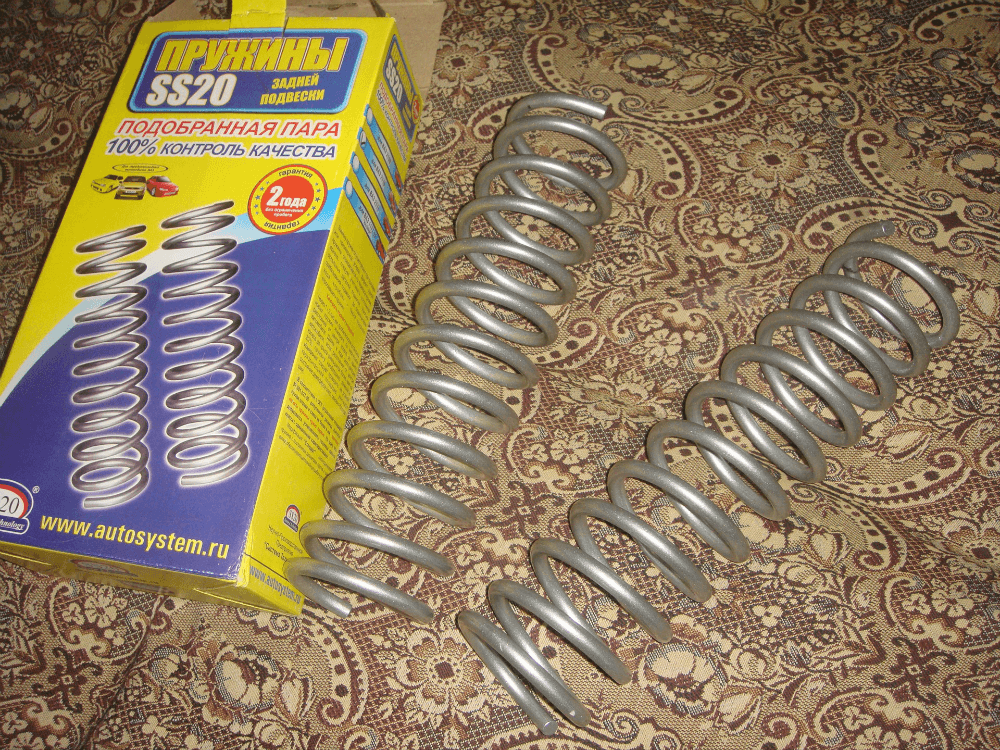

Изделия бренда SS20 проходят на испытательных стендах обязательную проверку, после которой их подбирают в пары с аналогичными характеристиками. Такая проверка обеспечивает, по словам производителя, 100-процентное качество продукции. Большой ассортимент позволяет подобрать нужные характеристики в зависимости от стиля вождения и условий эксплуатации. Предлагаются 3 варианта:

• горячей навивки стандартной высоты с линейной характеристикой сжатия;
• холодной навивки стандартной высоты с линейной и прогрессивной характеристиками сжатия;
• холодной навивки заниженные, с прогрессивной характеристикой сжатия.

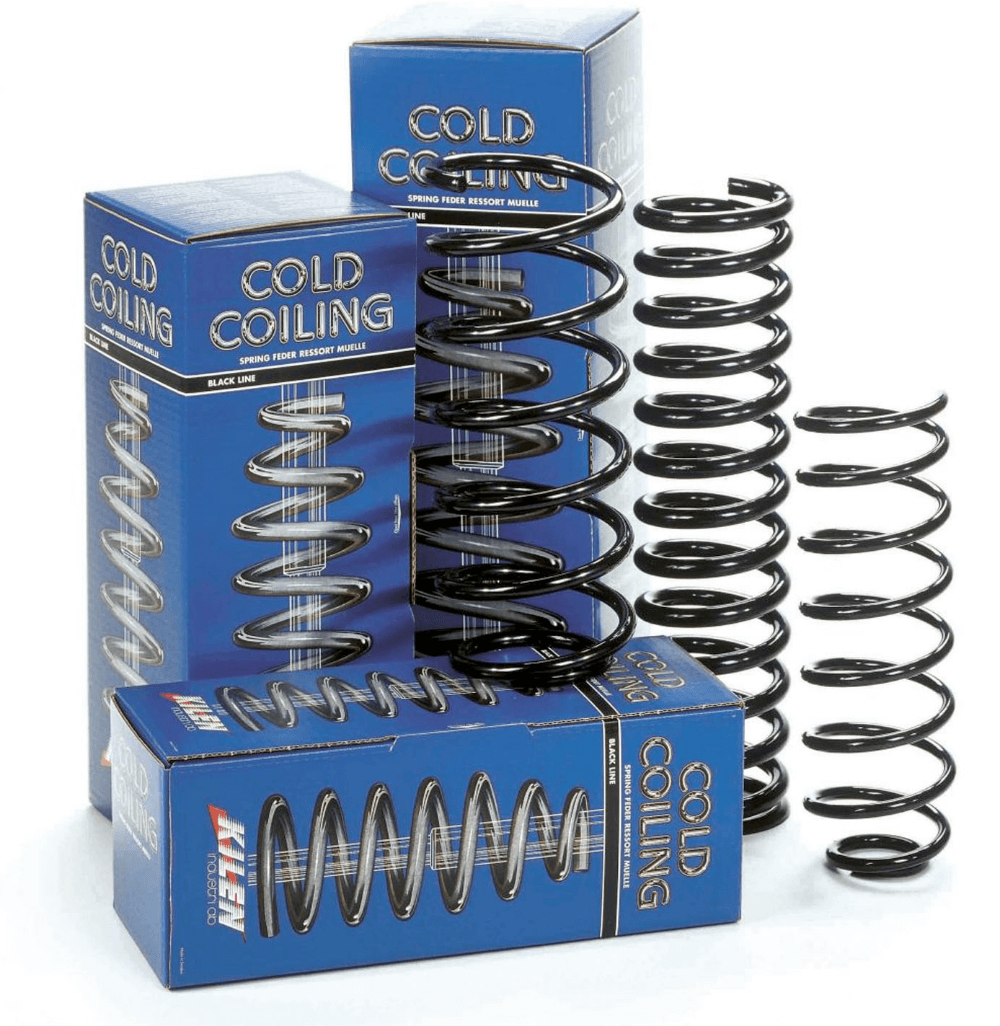

Kilen

Альтернативные оригинальные пружины от Kilen отличаются максимальным качеством. Срок службы, как заявляют производители, вдвое превышает работу оригинальных изделий от ВАЗ.

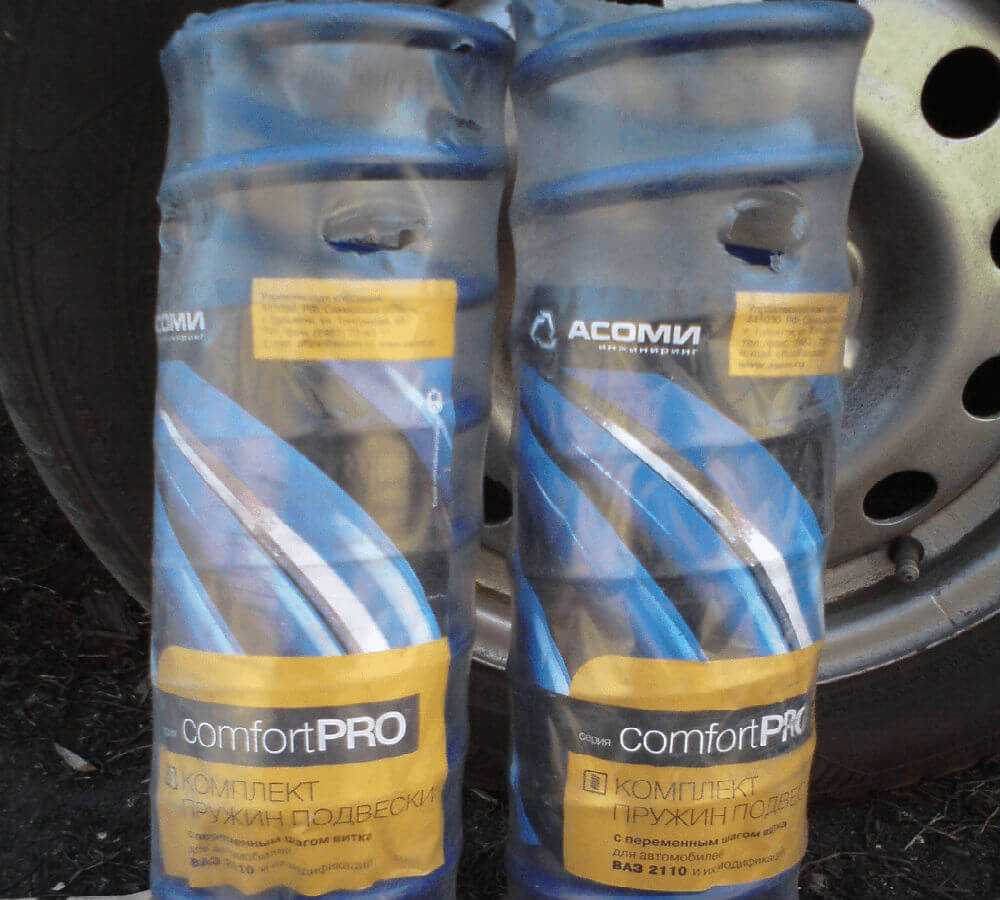

Асоми

Отличные пружины, изготавливаемые из особых сплавов, покрытые для увеличения длительности срока службы эпоксидным напылением.

Амортизаторы для ВАЗ 2121/2131 Нива и LADA 4×4

Компания SS20 предлагает передние и задние усиленные амортизаторы на классическую НИВУ 2121, 2131 и их модификации, НИВУ 21214М, LADA 4×4 (3 и 5 дв.) и версии «Урбан».

Преимущества использования амортизаторов SS20 в автомобилях семейства НИВА и LADA 4×4

• устраняется проблема раскачивания кузова и существенно уменьшается «козление», когда машина подпрыгивает на неровностях дороги, движение становится более комфортным;
• предотвращаются «пробои» подвески при движении на большой скорости по дороге с большими неровностями;
• есть возможность выбора характеристик: «Стандарт», «Комфорт-Оптима», «Шоссе» или «Спорт»;
• стабильность работы в тяжелых условиях (за счет большего объема жидкости и улучшенного охлаждения) без снижения характеристик демпфирования;
• увеличенный ресурс;
• расширенный рабочий диапазон температур от -42 ˚С до +50 ˚С;
• гарантия без ограничения пробега;
• бесшумная работа и стабильность характеристик амортизаторов в течение всего срока службы.

Гарантия

• Описание
• Купить

Автомобиль Нива (ВАЗ 2121) выпускается с 1977 года и за это время претерпел несколько модификаций. Сейчас название автомобиля — Lada 4х4, но его суть, как самого доступного из внедорожников, не изменилась. За годы выпуска автомобиль Нива (ВАЗ 2121) зарекомендовал себя с лучшей стороны, и по планам проживет на конвейере еще несколько лет. Однако у него есть ряд недостатков. Например, недостаточная стабильность движения на большой скорости, подпрыгивание и раскачивание кузова. Частично эти недостатки объясняются малой колесной базой, но при этом основная причина заключается в штатных амортизаторах.

Амортизаторы передней подвески для ВАЗ 2121, LADA 4×4

Амортизаторы задней подвески для ВАЗ 2121, LADA 4×4

Сделать свой автомобиль подходящим именно для ваших условий эксплуатации, а также одновременно улучшить надежность, позволит применение усиленных амортизаторов SS20 на Ниву с настройками «Стандарт», «Комфорт-Оптима», «Шоссе» или «Спорт».

Компания SS20 предлагает передние и задние усиленные амортизаторы на Ниву, которые в отличие от штатных амортизаторов ВАЗ 2121 имеют увеличенное сопротивление на ходе отбоя, увеличенный диаметр корпуса и штока. Увеличенный объем масла в амортизаторах SS20 для Нивы позволяет длительно двигаться по разбитой дороге без перегрева амортизаторов и без снижения эффективности их работы.

Стандарт — наиболее мягкие по настройкам амортизаторы, отличное решение для тех, кто предпочитает мягкую подвеску, плавность хода автомобиля, спокойное передвижение. Данная настройка амортизаторов подходит для повседневной эксплуатации преимущественно в условиях города.

Модификация «Комфорт-Оптима» имеет увеличенные настройки клапана отбоя, что позволяет решить проблему раскачивания кузова и существенно уменьшает «козление», когда машина подпрыгивает на неровностях дороги. Амортизаторы SS20 для Нивы и ЛАДА 4х4 с настройками «Комфорт-Оптима» подходят преимущественно для городской эксплуатации.

Амортизаторы «Шоссе» имеют еще большее усилие отбоя по сравнению с серией «Комфорт-Оптима», и кроме того в них увеличены усилия сжатия, что предотвращает пробои подвески при движении на скорости на больших неровностях. Такие настройки подойдут преимущественно для загородной эксплуатации по дорогам и умеренному бездорожью.

Наибольшая величина усилий отбоя и сжатия и, соответственно, энергоемкости — у амортизаторов с настройками «Спорт». Данные амортизаторы подойдут любителям гонок по бездорожью, для наиболее жестких условий эксплуатации.

У амортизаторов SS20 для Нивы ВАЗ 2121 и ЛАДА 4×4 отсутствуют внутренние стуки. Также одной из особенностей амортизаторов SS20 является высокая стабильность параметров при низких и высоких температурах. Корпус амортизаторов SS20 увеличен по сравнению со стандартными амортизаторами, что позволило не только увеличить объем масла, но и применить поршни большего диаметра. Это существенно снижает удельные нагрузки на элементы клапанной системы и увеличивает их ресурс. Поршни с «юбочкой», применяемые в амортизаторах SS20, обеспечивают отличное уплотнение и стабильность характеристик амортизатора при увеличенном сроке эксплуатации. Нижний сайлентблок переднего амортизатора имеет оригинальную конструкцию, превосходящую заводскую по надежности и демпфирующей способности.

Подержанная Chevrolet Niva — все проблемы и слабости

Нива — это культ. А Chevrolet Niva пусть и вторична, зато заметно просторнее Лады 4х4 и решает главные задачи: на дачу через хляби прорваться и на рыбалку рвануть. И запчасти почти такие же дешевые и продаются везде. Какие у машины слабые стороны и как не купить хлам? Рассказываем.

• Годы выпуска — 2002–2020
• Рестайлинг — 2009
• Цены на вторичке — от 200 000 до 500 000 рублей

Нашу Шевроле Ниву мы взяли в

Automama. Это розничная сеть автомобилей с пробегом, где каждый автомобиль проходит тщательную проверку и диагностику. В Automama можно купить авто с гарантиями и получить онлайн честную информацию о его состоянии. Цены на Шниву стартуют примерно со 150 тысяч целковых. Но брать тольяттинский полноприводник дешевле 250–300 тысяч не стоит. Такие экземпляры обычно укатаны крутыми горками. Эту модель выбирают не по году выпуска или пробегу, а по состоянию.

Дефекты группы 2 — Поры

Порами в сварном шве называют полости, заполненные газами. Возникают в жидком металле шва вследствие интенсивного газообразования, при котором не все газовые пузырьки успевают выйти наружу до затвердевания сварного шва. Размеры пор, образующихся в металле, бывают как микроскопические, так и достигающие нескольких миллиметров. В сварном шве, помимо одиночных пор, могут возникать и скопления пор, а иногда даже раковины и свищи. Они могут быть округлой или вытянутой формы, а их размеры зависят от размеров пузырьков образовавшихся газов.

Причины образования пор в сварных швах следующие:

• низкое качество зачистки свариваемых кромок и присадочной проволоки от загрязнений (окалины, ржавчины, масел и т.п.)
• большая скорость сварки, при которой газы не успевают выйти наружу
• повышенное содержание углерода в основном металле и присадочном материале
• повышенная влажность (например: сварка при сырой погоде, что отразится на состоянии электродных покрытий, флюса и т.д.)

Наличие пористости в сварном соединении снижает механические свойства металла (прочность, ударную вязкость и т.п.), а также герметичность изделия.

Участок сварочного шва, в котором присутствуют поры, подлежит переварке с предварительной механической зачисткой или строжкой с последующей механической обработкой.

Газовая полость

Газовая полость (200;А) — полость произвольной формы, без углов, образованная газами, задержанными в расплавленном металлеили
— полость произвольной формы, без углов, образованная газами, задержанными в расплавленном металле

Газовые полости образуются в сварочной ванне в виде пузырьков газа (водород, азот, окиси углерода и др.) которые застывают в металле при кристаллизации металла во время сварки.

Отличие газовой полости от газовой поры в форме т.е. пора имеет практически правильную шаровидную форму, а газовая полость имеет форму как указано на рисунке выше.

Газовая пора

Газовая пора (2011; Аа) — несплошность, образованная газами, задержанными в расплавленном металле. Имеет, как правило, сферическую формуили
— газовая полость обычно сферической формы (ГОСТ 30242 — 97)

Равномерно распределенная пористость

Равномерно распределенная пористость (2012) — группа газовых пор, распределенных равномерно в металле сварного шва. Следует отличать от цепочки пор (2014)

Скопление пор

Скопление пор (2013) — группа газовых полостей (три или более), расположенных кучно с расстоянием между ними менее трех максимальных размеров большей из полостей

Цепочка пор

Цепочка пор (2014) — ряд газовых пор, расположенных в линию, обычно параллельно оси сварного шва, с расстоянием между ними менее трех максимальных размеров большей из пор

Продолговатая полость

Продолговатая полость (2015; Ab) — несплошность, вытянутая вдоль оси сварного шва. Длина несплошности не менее чем в два раза превышает высоту.

Свищ

Свищ (2016; Ab) — трубчатая полость в металле сварного шва, вызванная выделением газа. Форма и положение свища определяются режимом затвердевания и источником газа. Обычно свищи группируются в скопления и распределяются елочкой.

Свищ образуется при случайных коротких замыканиях вольфрамового электрода или резком обрыве дуги, а также в результате неправильного гашения дуги при ручной и автоматической сварке.

Возможной причиной развития свища чаще всего является некачественная подготовка поверхности и присадочной проволоки под сварку.

Дефект обнаруживается визуально и подлежит переварке.

Исправить такой дефект можно только после полного удаления металла шва на этом участке.

Поверхностная пора (2017) — газовая пора, которая нарушает сплошность поверхности сварного шва

Усадочная раковина (202; R) — полость, образующаяся вследствие усадки во время затвердевания

Кратер

Кратер (2024; К) — усадочная раковина в конце валика сварного шва, не заваренная до или во время выполнения последующих проходовили
— дефект сварного шва, который образуется в виде углублений в местах резкого отрыва дуги в конце сварки. В углублениях кратера могут появляться усадочные рыхлости, часто переходящие в трещины.

Кратеры обычно появляются в результате неправильных действий сварщика. При автоматической сварке кратер может появляться в местах выводных планок, где обрывается сварочный шов. Кратеры уменьшают рабочее сечение сварочного шва, то есть снижают его прочность. Кроме того, в кратерах могут возникать усадочные рыхлости, которые способствуют образованию трещин. Кратеры вырубают до основного металла, зачищают и заваривают.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

• С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
• Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
• Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
• Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

1. высверливание болта из втулки ручной дрелью;
2. полная разборка ходовой части и снятие передней балки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Читать новости о новой Ниве

• В Сети показали модернизированную Lada Niva Legend (4х4) 2021
• Lada 4×4 Bronto — продажи прекращены, новые подробности » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Описание панели приборов Lada 4×4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Расход бензина Нива Шевроле на 100 км
• Купить LADA (ВАЗ) 2131 (4×4) 2021 года в Ростове-на-Дону, невысокая цена на Лада 2131 (4×4) 2021 года на сайте Авто.ру
• Предохранители Нива 21214 инжектор «
• Впервые показана новая большая Лада 4×4 Нива «Бигстер» 2021-2022 на базе Dacia Bigster. Внедорожник изменился до неузнаваемости
• Новая Нива Шевроле Люкс 2021 года — обзор комплектации GLC

Полная видео-инструкция по замене реактивных тяг на Шниве

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

• молоток;
• пара накидных ключей на 19;
• металлическую щетку для очистки резьбы;
• монтажная лопатка;
• жидкость WD-40.

Порядок выполнения работ:

• Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
• Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
• Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
• Установить новую тягу и прикрутить ее с верхней стороны.
• Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

• Открутить крепления, снять переднюю штангу и заменить ее новой.
• Повторить предыдущий пункт для оставшейся передней и двух задних тяг.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Металлическая втулка запрессовывается тем же приспособлением. Для облегчения монтажа ее нужно обработать мыльным раствором.

Замена передней пружины нива 21213

Заводской чертёж пружины передней подвески

Отличия пружин подвески Шевроле Нива, Рысь и Lada 4×4

ЗАМЕНА

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем от чашки пружины нижнее крепление амортизатора (см. тут) и обойму подушки штанги стабилизатора (см. тут).

Отворачиваем на несколько оборотов гайку оси нижнего рычага (см. тут).

Подставив упор под нижний рычаг, отсоединяем от него шаровую опору (см. тут).

Уменьшаем высоту регулируемого упора или, при жестком упоре, приподнимаем автомобиль.

Опускаем рычаг и выводим нижний виток пружины из-за выступа чашки.

Снимаем пружину с верхней опорной чашкой и изолирующей прокладкой.

С верхнего витка пружины снимаем опорную чашку и изолирующую прокладку.

С выступа нижней опорной чашки снимаем пластиковую изолирующую прокладку.

Для снятия нижней опорной чашки пружины…

…головкой «на 17» отворачиваем гайку болта крепления чашки, удерживая от проворачивания болт ключом той же размерности.

Отворачиваем и вынимаем еще три болта крепления чашки.

Снимаем нижнюю опорную чашку пружины.

Снятые детали устанавливаем в обратной последовательности.

Гайки оси нижнего рычага и болта нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».

Видео

Покажем как своими руками заменить передние пружины в автомобиле НИВА. Перед работой опрыскиваем все необходимые нам крепления WD-шкой. Пружины будут меняться без использования стяжек. Родные пружины на НИВЕ славятся своей ненадёжностью, за пару лет способны существенно просесть или разбивается отбойник. Пружины меняются всегда попарно, в не зависимости от состояния второй.

Качество ролика немного страдает, зато всё подробно пояснено и показано по шагам, так чтобы вы своими силами в гараже могли всё повторить.

Процесс установки новой пружины:

Видео замена передних пружин в Нива:

Ещё одна полезная видео инструкция по замене передних пружин:

Снятие и установка пружин на НИВе не самая простая задача, которую может выполнять авто любитель у себя в гараже. В среднем эта процедура может заниматься 2-4 часа. Сложности могут возникнуть с обратной установкой шаровой. Рекомендуется попутно выполнять замену верхних подушек пружин, стоят они недорого.

У повидавших виды автомобилей, часто встречается такая проблема, что по симптомам вроде необходимо менять просевшие пружины, а когда снимаешь старые и сравниваешь с новыми, разницы никакой нет. Затем начинают смотреть на лонжероны и обнаруживают, что они прогнили и прогнулись, несвоевременный кузовной ремонт НИВЫ привёл к критическим последствиям.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Снимать и пенять передние пружины на Ниве приходится достаточно очень редко (в случае проседания или механического повреждения), то справится с такой задачей под силу автовладельцу любого уровня подготовки.

Чтобы заменить переднюю пружину нужно будет иметь под рукой всего несколько ключей, отвертку, молоток, домкрат, пару упоров и стяжек для пружин.

Основные моменты которые придется осуществить для замены пружины передней подвески на ВАЗ 2121-31 «Нива»:

• Вывесить нужную сторону и снять колесо;
• Открутить крепления переднего амортизатора снизу и снять кронштейн стабилизатор поперечной устойчивости;
• Установить под нижний рычаг упор, открутить шаровую опору;
• Пружину можно демонтировать либо стянув ее стяжками, либо опустив рычаг вниз.

Наглядно весь процесс как происходит замена передних пружин на Ниве своими руками смотрите на видео.

Какой сайлентблок для Нивы лучше

Меняем сайлентблоки передних рычагов на Ниве Шевроле При разборке передней подвески ВАЗ 2121 и ее модификаций многие автолюбители сталкиваются с вопросом, как извлечь болт нижнего рычага Нива. Дело в том, что этот болт является осью, на которой держится и поворачивается рычаг. Поэтому при ремонте ходовой этот узел не обойти, болт все равно приходится снимать. Иногда решение проблемы бывает достаточно сложным и трудоемким, о чем не помешает знать автомобилистам, обслуживающим свою Ниву самостоятельно.

Сайлентблоки передней подвески ВАЗ 2121 или Шевроле Нива способны выдержать любые издевательства на протяжение 80-100 тысяч км пробега. Если эксплуатация в основном асфальтовая, и того больше. Сегодня заменим сайлентблоки верхнего рычага на Ниве (2121, 21214, 21213, 2123) и выберем лучший по качеству.

Для замены сайлентблоков верхнего рычага нам понадобится:

1. Накидной ключ на 22 мм.
2. Молоток.
3. Проникающая смазка WD-40.
4. Съемник для сайлентблоков или гидравлический пресс.
5. Комплект новых сайлентблоков верхнего рычага.

Съемник для сайлентблоков

Возможно, в сложных случаях, пригодится газовая горелка. Если она есть, можно особо не раздумывать о том, как выпрессовать сайлент-блок из рычага, а просто выжечь резину и выбить остатки сайлентблока из посадочных мест. Если все это есть, можно приступать к работе.

1. Ставим автомобиль на ровную площадку, затягиваем ручник и поднимаем передок на домкрате.
2. Устанавливаем подставку под нижний рычаг, опускаем автомобиль на подставку, чтобы разгрузить верхний рычаг. Делать это нужно обязательно!
3. Снимаем колесо и очищаем гайки крепления сайлентблоков от грязи, а также чистим и смазываем проникающей смазкой гайки крепления оси верхнего рычага.
4. Откручиваем три гайки крепления верхней шаровой опоры, заодно проверяем состояние ее пыльника. Поднимаем рычаг на оси.
5. Не забывая о регулировочных шайбах и не теряя их, снимаем весь рычаг в сборе.
6. Ключом на 22 откручиваем гайки крепления сайлентблоков и упорные шайбы.

Затягиваем все гайки только после того, когда подвеска будет нагружена, то есть при опущенном на подставку под нижний рычаг автомобиле. После замены сайлентблоков желательно проверить развал/схождение передних колес.

Доктор Проставкин › Блог › Увеличение клиренса (лифтинг) Нивы

Лифт подвески Нива 2121: как правильно поднять корпус

Увеличение дорожного просвета — та вещь, о необходимости которой рано или поздно задумывается владелец автомобиля, эксплуатируемого вне асфальта. Краеугольным камнем в этом процессе является доработка подвески (или «лифт»).

Вынос осей колес позволяет установить колеса большего диаметра, что увеличит клиренс как по кузову, так и по мостам. Вынос осей колес позволяет установить колеса большего диаметра, что увеличит клиренс как по кузову, так и по мостам.

Что такое лифт подвески «Лифт» подвески — это комплекс доработок, позволяющих увеличить тем или иным способом расстояние между колесными осями и кузовом

Важно понимать, что сам по себе лифтинг подвески не даст кардинального увеличения реальной проходимости, так как просвет по мостам при этом не меняется (исключением может являться установка портальных мостов, но это — самая дорогая и технически сложная из всех возможных доработок)

Следует учесть и связаннные с подобным изменением конструкции подвески минусы, как то:

Увеличение углов наклона приводных валов передней подвески и карданного вала способно сократить ресурс шарниров равных угловых скоростей (ШРУСов) и крестовин кардана. Заметно повышается центр тяжести автомобиля, снижая его устойчивость — отсюда большие крены в поворотах. Любое улучшение внедорожных свойств автомобиля ухудшит его эксплуатационные свойства для города. Планируете улучшить свою Ниву? Смотрите, как можно провести тюнинг салона Нивы своими руками.

Способы лифтинга подвески на «Нивах»

Известно несколько основных способов увеличения дорожного просвета на «Ниве» путем лифтинга подвески:

Установка проставок под пружины подвески. Установка проставок между верхними рычагами и шаровыми опорами (передняя подвеска). Проставки между нижними чашками передних пружин и нижними рычагами. Замена пружин подвески на более длинные и жесткие.

Необходимый объем работ при этом достаточно прост, а комплекты для доработки подвески выпускаются многими фирмами. Типичный процесс установки комплекта для лифта подвески выглядит следующим образом:

Устанавливаются проставки между чашками пружин задних амортизаторов и кузовом. Нижнее крепление заднего амортизатора переносится вверх (амортизатор соединяется с подвеской через специальный удлинитель). Верхние штанги заднего моста заменяются удлиненными либо регулируемыми. Проставка-удлинитель крепится между тягой Панара и ее штатной точкой крепления. Более дорогой, но и более правильный способ — замена всей тяги Панара на тюнинговую с возможностью регулировки длины. Тяга регулятора тормозных усилий («колдуна») заменяется удлиненной. Проставки также устанавливаются под пружины передней подвески. Также обязательно устанавливаются проставки под верхние шаровые. В противном случае значительное увеличение угла, под которым палец шаровой наклонен к плоскости ее установки, может привести к тому, что он упрется в корпус шаровой опоры, что может вызвать ее разрушение в крайних положениях подвески. На штоки передних амортизаторов накручиваются резьбовые удлинители, либо амортизаторы заменяются более длинными

Что важно учитывать при лифтинге подвески?

В первую очередь, нельзя забывать, что любое вмешательство в конструкцию подвески (а тем более такое кардинальное) заметно изменяет углы установки колес, и регулировка углов развала-схождения после лифтования подвески является обязательной процедурой. Однако, штатного диапазона регулировок для лифтованной подвески может и не хватить, что повлечет дополнительные доработки.

Пружины на ниву, теория

На форумах и в головах людей творится полнейшая каша в вопросах подбора пружин. Я не буду долго останавливаться на заводских пружинах, скажу только одно. Мой приятель в 2021 году, купил себе Ниву урбан крокодил. Нижние витки передних пружин сомкнулись на 20 тыс. и штатные колеса стали грызть локера. Теперь один риторический вопрос для фанатов заводских пружин: во всем мире известно, что на конвейер идет самое лучшее по качеству, а на рынок запчастей все остальное. Если конвейерные пружины такого качества, то что вам предлагают со всякими разными полосочками? Из фирменных пружин на рынке появился еще один производитель – Каяба. Всю свою сознательную жизнь ребята делали амортизаторы, а тут взялись за пружины…и потерпели фиаско. Свое производство они решили не поднимать, а разместили заказы у стороннего производителя. Качество плавает как фиалка в проруби. На одном из технических семинаров проходившем в Питере, представители Каябы как могли уходили от вопросов по пружинам и всячески подчеркивали, что это разные подразделения и не надо их равнять.

Теперь по «шведам». На форумах и драйве творится полнейшее мракобесие из номеров и артикулов. Дескать есть пружины для М-ки, есть уже 006 пружины для урбана и другие измышления. Между тем, достаточно заглянуть в официальный каталог Kilen-Lesjofors, чтобы все встало на свои места. Производитель предлагает пружины на ниву четырех артикулов. 4047001 – передние пружины для короткой базы (трехдверка), 4047006 – передние пружины для длинной колесной базы, 4247002 – задние пружины обычного типа, 4247010 – усиленные задние пружины. Всё! Других вариантов нет

Я не беру во внимание номера по Килену, поскольку суть и пружины будут одни и те же

Совместимость пружин от Нивы и Шнивы

Пружины на Ниву Шевроле от обычной Нивы ВАЗ-2123 не подходят. Причиной тому являются отличия по длине. Рассмотрим основные технические параметры этих элементов.

Наименование параметра	ВАЗ-2121 Нива	ВАЗ-2123 Shevrolet Niva
Передние
Диаметр прутка	15,2 мм	15,7 мм
Длина	278 мм	313 мм
Жесткость	74,42 кг/см	75 кг/см
Нагрузка	815 кг	815 кг
Задние
Диаметр прутка	13 мм	13,9 мм
Длина	434 мм	410 мм
Жесткость	22,44 кг/см	30 кг/см
Нагрузка	483 кг	483 кг

Из таблицы сравнения видно, что не соответствует свободная длина рассматриваемых деталей, что и является причиной невозможности установки, так как пружины от Нивы короче.

Слабые места подвески

Как и у любых автомобилей, у отечественного внедорожника есть слабые места, на которые нужно обращать внимание. В основном распространены неисправности передней подвески Нива Шевроле:

1. Подшипники передней ступицы унаследованы от «классики», это настоящая болезнь отечественного внедорожника. Но для предотвращения проблем достаточно проверять зазор через каждые 5000 км и при необходимости подтягивать контргайку.
2. Шаровые опоры по мануалу ходят от 20 до 40 тыс. км, но при суровой эксплуатации могут начать люфтить раньше. Если вовремя не заметить неисправность, предстоит замена на дороге или вызов эвакуатора.
3. Сайлентблоки. Обнаружить их износ можно по люфту в верхнем или нижнем рычаге, но это уж крайняя стадия. Лучше проводить замену после появления трещин на резиновых вкладышах.
4. Амортизаторы при постоянной езде по бездорожью на средних и высоких скоростях могут потечь. Игнорирование замены грозит аварией, поскольку автомобиль теряет устойчивость на неровной дороге.

В задней подвеске нужно обращать внимание на резинки реактивных тяг, которые со временем изнашиваются. В результате штанги начинают люфтить и издавать на кочках характерный «металлический» звон

Иногда начинают течь амортизаторы, из-за чего автомобиль начинает раскачиваться на неровной дороге. В обоих случаях вопрос решается заменой деталей.

Источник

Передняя подвеска нива 2121, ваз 2131, лада 4х4

Элементы передней подвески

1 – тормозной диск;2 – ступица колеса;3 – шпилька;4 – нижняя шаровая опора;5 – колпачок;6 – корпус наружного шарнира привода;7 – регулировочная гайка;8 – конусная втулка;9 – подшипники ступицы;10 – сальники;11 – грязеотражательное кольцо;12 – резиновая подушка штанги стабилизатора;

13 – обойма крепления штанги стабилизатора;14 – поворотный кулак;15 – кузов;16 – растяжка;17 – защитный чехол шарового пальца;18 – верхняя шаровая опора;19 – подушки крепления штока амортизатора;20 – верхний рычаг;21 – поперечина;22 – регулировочные шайбы;23 – ось верхнего рычага;

24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;25 – буфер хода отбоя;26 – кронштейн буфера хода отбоя;27 – верхняя опорная чашка пружины;28 – верхняя изолирующая прокладка пружины;29 – пружина;30 – болт крепления растяжки к поперечине;31 – шайбы нижнего рычага;

32 – ось нижнего рычага;33 – резинометаллический шарнир нижнего рычага;34 – нижний рычаг;35 – нижняя изолирующая прокладка пружины;36 – нижняя опорная чашка пружины;37 – буфер хода сжатия;38 – амортизатор;39 – кронштейн крепления штанги стабилизатора к кузову;40 – штанга стабилизатора.
