Особенности тормозной системы МАЗа

Автомобили оборудованы рабочей, стояночной, запасной и вспомогательной тормозными системами, а также приборами для подключения тормозной системы полуприцепа с двухпроводным пневматическим приводом и выводами для питания других потребителей сжатым воздухом.

Рабочая тормозная система воздействует на тормозные механизмы всех колес автомобиля. Привод механизмов пневматический с раздельным торможением передних и задних колес.

Стояночная и запасная тормозные системы воздействуют на тормозные механизмы среднего и заднего мостов,

которые приводятся в действие с помощью тормозных камер с пружинными энергоаккумуляторами (рис. 1, 2). Управление осуществляется с помощью крана в кабине водителя.

При включении стояночной тормозной системы рукоятка крана управления устанавливается (поворотом) в крайнее фиксированное положение. Сжатый воздух, сжимающий силовые пружины энергоаккумуляторов, выходит в атмосферу, и пружина приводит в действие тормозные механизмы.

При включении запасной тормозной системы рукоятка крана управления стояночным тормозом удерживается в любом промежуточном нефиксированном положении.

С увеличением угла поворота рукоятки интенсивность торможения увеличивается за счет снижения давления воздуха, сжимающего пружины энергоаккумуляторов.

1) Стояночная тормозная система воздействует на тормозные механизмы среднего и заднего мостов, которые приводятся в действие с помощью тормозных камер с пружинными энергоаккумуляторами. Управление осуществляется с помощью крана в кабине водителя.

Эта же система выполняет функции запасной. Она предназначена для торможения автомобиля в случае полного или частичного отказа рабочей тормозной системы. При включении запасной тормозной системы рукоятка крана управления стояночным тормозом удерживается водителем в любом промежуточном нефиксированном положении. С увеличением угла поворота рукоятки интенсивность торможения увеличивается.

2) Стояночная система состоит из двух независимых систем: основной, действующей через трансмиссию на колеса среднего и заднего мостов автомобиля, и дополнительной, действующей на колеса заднего мост и управляющей тормозами прицепа.

Дополнительная стояночная тормозная систем включает в себя рабочие тормоза заднего моста автомобиля, контур привода тормозов прицепа и тормозов заднего моста автомобиля и кран с ручным управлением.

Кран имеет следящее действие по углу поворота рукоятки, что позволяет регулировать интенсивность торможения при использовании данной тормозной системы в качестве запасной. Дополнительная стояночная тормозная система используется для кратковременного торможения автопоезда совместно с основной тормозной системой на дорогах с уклоном более 12 %.

Вспомогательная тормозная система воздействует на трансмиссию автомобиля путем создания противодавления в системе выпуска газов с помощью дроссельной заслонки с пневматическим приводом. Она предназначена для притормаживания автомобиля на затяжных спусках горных дорог. При повороте заслонки одновременно отключается подача топлива.

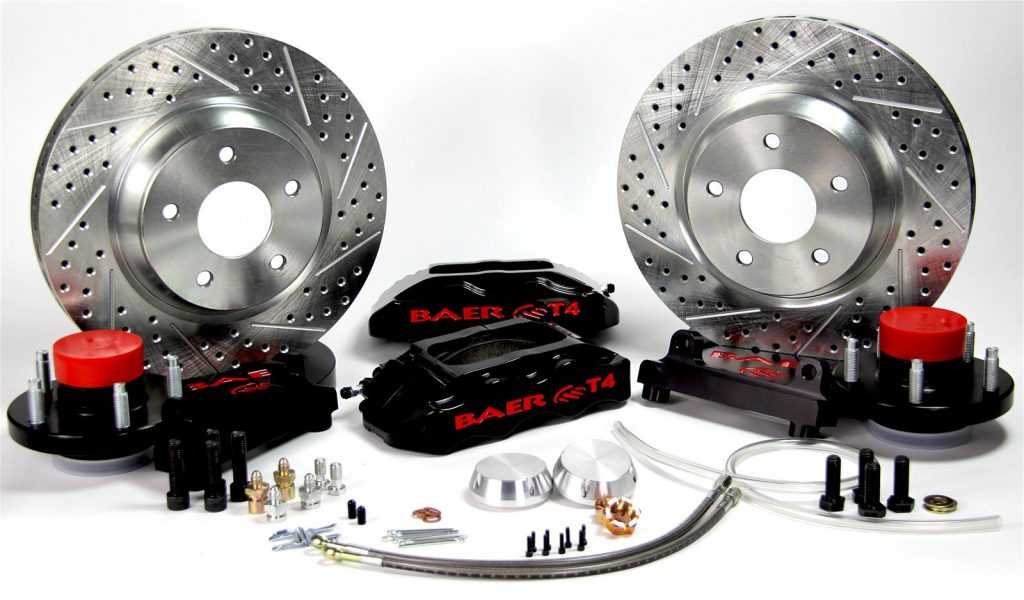

Преимущества дисковых тормозов

В сравнении с барабанными тормозами дисковые обладают рядом достоинств:

• Поверхность элементов практически не меняется при нагревании благодаря высокой температурной устойчивости. Поэтому, если даже диск имеет достаточно высокую температуру, тормозной момент не ухудшается.
• Отверстия на диске способствуют высокой эффективности воздушного охлаждения.
• При торможении колодки прилегают к диску всей поверхностью накладки, что увеличивает чувствительность системы и уменьшает тормозной путь.
• Дисковый механизм более компактен и имеет меньшую массу.
• Дисковые тормоза быстрее срабатывают при надавливании на педаль, чем барабанные.
• Эффективное гашение инерции передними дисковыми тормозами (до 70%).

Помимо этого, замена колодок тормозных механизмов происходит проще и быстрее, поскольку накладки таких планок не нужно подгонять и обтачивать.

В этом материале мы рассмотрели, как работает тормозная система, разобрались с ее устройством и разновидностями. Подводя итоги, напомним, что за ее исправностью необходимо постоянно и тщательно следить, своевременно заменяя вышедшие из строя детали. Небрежное отношение может привести к серьезнейшим последствиям, поскольку от исправности механизма торможения напрямую зависит безопасность езды.

https://youtube.com/watch?v=pZNkTx_WAVU

Как работает электроручник

Данная система состоит прежде всего из тормозного механизма. Он включает в себя штатные тормоза с небольшой модернизацией конструкции цилиндров. Так как в работе задействуется электроника, то логично, что будет не обойтись без входных датчиков. К ним относится кнопка, включающая систему. Она может быть установлена как рядом с рычагом ККП, так и на основной консоли (все зависит от марки и года выпуска авто). Также в системе присутствует датчик уклона (чаще всего монтируется в ЭБУ) и датчик сцепления (установлен на приводе сцепления и передает данные о скорости отпускания и точного расположения педали сцепления).

ЭБУ получает необходимую информацию от датчиков и преобразует ее в сигнал, который отправляется исполнительным механизмам. В дело вступает тормозной привод (активирует колодки), который состоит из:

• Электродвигателя. Он передает вращательный импульс.
• Ременной передачи (получает импульс вращения и передает его на редуктор).
• Планетарного редуктора (позволяет снизить массу привода и частично подавляет шум). Этот элемент перемещает винтовой привод.
• Винтового привода. Благодаря ему осуществляются поступательные движения тормозных элементов.

Полезно! Электроручник объединен с системой управления авто и блоком, отвечающим за курсовую устойчивость (ESP).

Благодаря такой системе автовладельцу не нужно каждый раз тянуть на себя или отщелкивать громоздкий рычаг стояночного тормоза (о чем иногда многие забывают). Поэтому EPB значительно упрощает жизнь автомобилистов.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

• ручной рычаг или, что реже, ножная педаль;
• система тросов;
• тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

• винтовой механизм;
• кулачковый;
• барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Тормозная система

1 – тормозной механизм заднего колеса; 2 – рычаг привода регулятора давления; 3 – задний трос стояночного тормоза; 4 – регулятор давления; 5 – направляющая заднего троса; 6 – передний трос стояночного тормоза; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – вакуумный усилитель; 10 – тормозной механизм переднего колеса; 11 – трубопровод контура передних и задних тормозов; 12 – трубопровод контура передних тормозов; 13 – главный цилиндр; 14 – бачок главного цилиндра.

Рабочая тормозная система – гидравлическая, двухконтурная, с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур связан с рабочими цилиндрами передних и задних колес, другой контур – только с рабочими цилиндрами передних колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Педаль тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3–5 мм (регулировку см. в разделе Вакуумный усилитель и регулировка педали).

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение во впускном коллекторе работающего двигателя. Он расположен между толкателем педали и главным тормозным цилиндром и крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель – неразборный, при выходе из строя его заменяют (на старых моделях усилитель – от ВАЗ-2108, на более новых моделях установлен усилитель размерности 9 дюймов вместо 8 ). Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускного коллектора.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок: в передние отверстия – контура, подводящего жидкость к передним колесам, в задние – ко всем колесам.

Тормозные механизмы передних колес – дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес), два нижних – от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором. Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).

Дополнительные главы:

• ПДД (правила дорожного движения) Российской Федерации 2020
• Дорожные знаки
• Дорожная разметка и ее характеристики
• Основные положения по допуску транспортных средств к эксплуатации и обязанности должностных лиц по обеспечению безопасности дорожного движения
• Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
• Административная и уголовная ответственность за нарушение правил дорожного движения
• Некоторые статьи кодекса Российской Федерации об административных правонарушениях
• Статья 264 уголовного кодекса Российской Федерации

Заметили ошибку? Напишите нам об этом.

Дисковый тормоз

Автомобили, у которых дисковые тормоза по кругу, имеют ручной тормоз с небольшими отличиями. Выделяют следующие разновидности:

• винтовой тормоз;
• кулачковый;
• барабанный тормоз.

Первый вариант используется в однопоршневых тормозных системах. Поршень управляется специальным винтом, вкрученным в него. Он вращается, приводимый в движение тросом и рычагом. Поршень движется по резьбе, вдвигаясь прижимает колодки к тормозному диску.

Кулачковый механизм проще, в нём работает толкатель, который воздействует на поршень. Кулачок при этом имеет жёсткое соединение с рычагом (тоже тросовое). Толкатель вместе с поршнем перемещаются во время поворота кулачка. Барабанный механизм используется в многопоршневых системах.

Требования к автомобилям с ABS

Антиблокировочные системы (ABS) должны соответствовать директивам 71/320/ЕЕС, приложение X и ECE-R13, приложение 13. Антиблокировочная система — это часть ра­бочей тормозной системы, автоматически контролирующей пробуксовку одного или не­скольких колес при торможении. Требования к ABS зависят от категории транспортного средства. Для автомобилей это категории I, II и III, а для прицепов — категории «А» и «В». Основные требования к ABS (категория I):

• Отсутствие блокировки косвенно контро­лируемых колес при скоростях свыше 15 км/ч, независимо от дорожного покрытия;
• Сохранение курсовой устойчивости и маневренности. В состоянии μ-сплита (крайне большая разность коэффициен­тов трения между левым и правым коле­сами), допустимы корректировки рулевого управления на 120° в течение первых двух секунд и на 240° в сумме; должна быть специальная система визу­альной сигнализации сбоев электрики (желтый предупреждающий сигнал);
• Автомобили (кроме категорий M₁ и N₁) с ABS, оборудованные для движения с прицепом с ABS, должны быть оснащены отдельной системой визуальной сигнали­зации для прицепа (желтый предупреждающий сигнал). Передача должна осущест­вляться через контакт 5 электрического штекерного разъема ISO 7638;
• Энергоаккумуляторы рабочей тормоз­ной системы автомобилей с ABS должны иметь такую конструкцию, чтобы пред­писанный эффект запасного тормо­жения достигался даже после более длительного управляемого торможения (t = v_max/7, не менее 15 с) и затем четырех неуправляемых полных торможений без восполнения энергии.

Ремонт элементов тормозной системы легкого автомобиля

Ремонт заключается в замене в случае необходимости манжет тормозных цилиндров, либо полной их замене при серьезных поломках. Для доступа к ним требуется снять колесо, тормозной барабан (для системы барабанного типа), оценить работоспособность цилиндра.

При проверке один человек должен выжимать педаль тормоза, второй смотрит, как двигаются шток цилиндра, если не полностью выходит значит, неисправен сам цилиндр, либо завоздушена система. При отсутствии воздуха необходима замена цилиндра, если на нём потёки тормозной жидкости, необходимо заменить манжеты. При выходе из строя главного тормозного цилиндра во время нажатия на тормоз не нагнетается необходимое давление в контурах. В таком случае используем ремонтный комплект либо заменяем новым. Прийти в негодность могут выйти блоки электронных помощников ABS, ESC,BAS,EBD – проверяем их работу специальным сканером, при подозрениях производим замену.

Схема дисковых тормозов

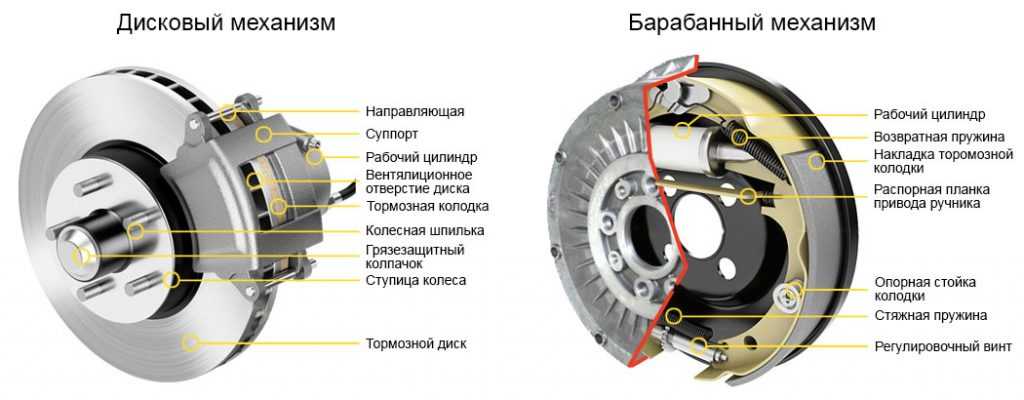

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод — это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Требования к вспомогательным тормозным системам

Вспомогательные тормозные системы дополни­тельно используются для снятия напряжения с рабочей тормозной системы на затяжных спу­сках. Автомобили категории М₃ для локальных и дальних перевозок (автобусы массой более 5,5 т (кроме городских)) и прочие автомобили категорий N₂ и N₃ снаряженной массой бо­лее 9 тонн (директива 71/320/ЕЕС, §41 StVZO, с. 15) должны быть оснащены тормозом- замедлителем. Горные тормоза (устройства для замедления движения за счет дросселирования выхлопа) и схожие с ними устройства классифи­цируются как замедлители. Тормоз-замедлитель должен быть рассчитан на удержание полностью загруженного автомобиля при движении по спу­ску 7 % на расстояние 6 км со скоростью 30 км/ч.

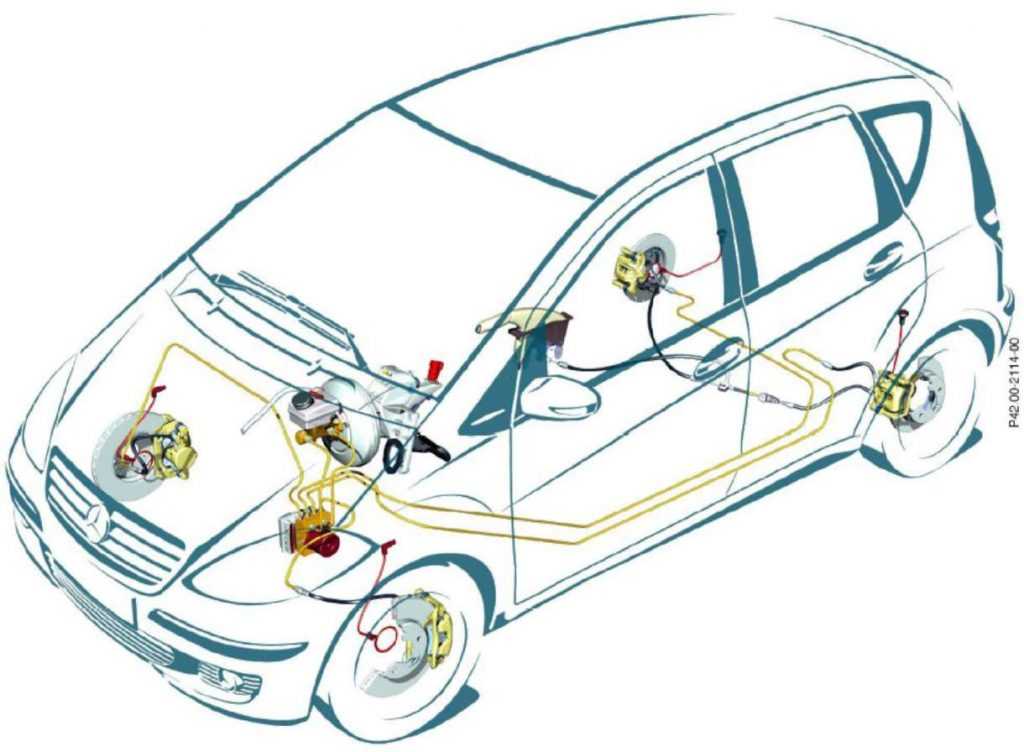

Контуры тормозной системы

У гидравлического и пневматического типа тормозов существует такое понятие, как контуры.

Контур – это привод определенного количества тормозных механизмов без взаимодействия с остальными механизмами.

То есть, контур обеспечивает срабатывание тормозных механизмов только тех колес, к которым идет привод в рамках этого же контура.

Сейчас каждое авто оснащается как минимум двухконтурной системой тормозов.

Делаются контуры для того, чтобы обеспечить срабатывание тормозов даже при отказе одного из них, поскольку между собой они не взаимодействуют.

Как не трудно догадаться, это как минимум в два раза повышает безопасность движения.

Для примера рассмотрим две ситуации.

Машина не имеет контуров и весь привод объединен в один.

При пробое магистрали, рабочий элемент (жидкость, воздух) травит, не обеспечивая создание нужного давления для срабатывания тормозных механизмов, авто практически лишается тормозов.

У машины имеется двухконтурная система.

В этом случае, каждый контур обеспечивает привод двух механизмов, при пробое одного из них, второй продолжает работать в обычном режиме, поскольку он независим от другого контура – тормозная система сохраняет работоспособность, но только двух колес, общая эффективность тормозов падает, но они все же работают.

Как правило в один контур зацикливаются переднее левое колесо с задним правым и переднее правое колесо с задним левым, так называемое диагональное подключение.

Но существуют тормозные системы и с параллельным подключением.
