Тормозная система автомобиля: устройство и типы

Устройство системы и принцип действия

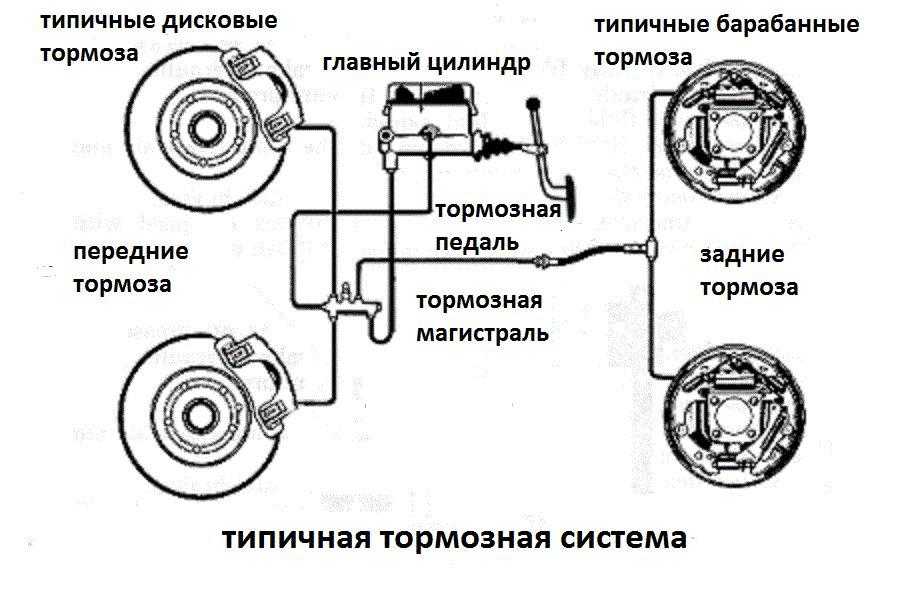

Основное в тормозной системе любого автомобиля – это тормозные механизмы и их приводы. Гидравлический тормозной привод, применяемый на легковых автомобилях, состоит из:

  1. педали в салоне;
  2. рабочих тормозных цилиндров передних и задних колес;
  3. вакуумного усилителя;
  4. трубопровода (тормозных трубок);
  5. главного тормозного цилиндра с бачком.

Принцип работы таков — водитель нажимает на педаль тормоза, приводя в движение поршень главного тормозного цилиндра. Поршень выдавливает жидкость в трубопроводы к тормозным механизмам, которые тем или иным образом создают сопротивление вращению колес, и таким образом происходит торможение.

Отпущенная педаль тормоза посредством возвратной пружины возвращает поршень назад, и жидкость перетекает обратно в главный цилиндр – колеса растормаживаются.

На отечественных заднеприводных автомобилях схема тормозной системы предусматривает раздельную подачу жидкости из главного цилиндра на передние и задние колеса.

На иномарках и переднеприводных ВАЗах применяется схема контура трубопровода «левое переднее – правое заднее» и «правое переднее – левое заднее».

Замена тормозных шлангов нива 2121

Передние шланги на Ниве 2121 и 21213 отличаются длинной, внешний шланг длинней внутреннего. Всего на передней части автомобиля четыре шланга, на задней части автомобиля идет один шланг от ваз 2101, от тройника.

Для замены шлангов на Ниве 2121 понадобится :

  • Разрезной ключ 8 — 10
  • Рожковый ключ на 17
  • Медные шайбы от тормозной системы ваз
  • Жидкость WD40 или ее аналоги
  • Плоскогубцы

Замена переднего шланга 2121:

  • Вывешиваем и снимаем переднее колесо.
  • Далее нужно открутить конец тормозного шланга от трубки. Для этого гаечным ключом на 17 держим конец шланга, а ключом на 10 отворачиваем соединитель трубки.

perednie-tormoznye-shlangi-2121-2131

После при помощи плоскогубцев вытаскиваем фиксатор шланга. Вынимаем шланг из отверстия в кронштейне кузова, предварительно прокрутив лыску наконечника, так чтобы она прошла через отверстие.

perednie-tormoznye-shlangi-2121-2131-1

  • Далее отгибаем стопор фиксирующий шланг и снимаем его.
    передние тормоза нива

  • Аналогично производится снятие второго шланга.
  • Сборка осуществляется в обратной последовательности.

Схема и порядок действия дискового тормоза

Принципиальное отличие заключается в работе тормозных колодок с фрикционными накладками не по внутренней поверхности тормозного барабана, а по наружным торцам массивного стального или чугунного диска. Отсюда образовался и типовой состав колёсного тормоза:

  • диск, соединённый со ступицей колеса;
  • тормозные колодки, охватывающие диск с двух сторон;
  • механизм удержания колодок, включающий суппорты и скобы;
  • исполнительные (рабочие) гидравлические цилиндры привода тормозов;
  • вспомогательные и крепёжные элементы в зависимости от конкретной конструкции.

Суппорт крепится к элементам подвески, в случае управляемых колёс это поворотный кулак, а для задних передача реактивного крутящего момента и продольного усилия может происходить через аналогичный узел или кожух чулка заднего моста.

Назначение суппорта состоит в удержании тормозных колодок в рабочей зоне, предоставлении им свободы в направлении прижатия к диску и обратно, для отвода при растормаживании. Усилия здесь значительны, поэтому суппорты представляют собой геометрически сложные конструкции, прочные и массивные, выполненные при помощи литья.

Внутри суппорта располагаются рабочие гидроцилиндры, один или несколько, в зависимости от мощности и надёжности системы. Они могут быть выполнены как в виде отдельных деталей, зафиксированных на суппортах различными способами, так и путём размещения поршней в проточках материала суппорта. К цилиндрам подходят гибкие шланги привода, а для прокачки от воздуха имеются отдельные штуцеры в верхней части рабочих объёмов.

Если гидроцилиндры воздействуют только на одну колодку, то противоположная приводится от скобы плавающего типа, охватывающей диск с внешней стороны его окружности.  Жёсткость скобы, которая также представляет собой массивную литую деталь, обеспечивает передачу второй колодке точно такого же усилия, что и от поршня первой, но с противоположной от диска стороны.

Возможно расположение рабочих цилиндров в многопоршневых системах симметрично относительно плоскости диска, напротив друг друга. Равенство усилий в этом случае определяется одинаковыми диаметрами поршней и подачей на них одного и того же давления с гидравлики привода.

Как правило, диски выполняются из чугуна, имеющего подходящие фрикционные характеристики. Возможно и применение иных материалов. К ним прижимаются колодки, располагающие для этого приклёпанными или приклеенными накладками из тщательно подобранного материала, удовлетворяющего целому спектру требований.

Замена передних колодок на ниве: особенности процесса

Замена такой детали, как колодки, часто выполняется самостоятельно, без помощи специалистов автосервисов, по нескольким причинам:

  • На выполнение работы уходит не более 2 часов;
  • Суппорт имеет простую конструкцию;
  • Снятие и установка колодок не требует особых навыков: с этой работой справится и мужчина, и женщина;
  • Замена производится с помощью домкрата и стандартных инструментов из набора водителя (молоток, отвертки и т.д.).

Следует помнить важное правило: диагностирование износа и неисправности одной из колодок делает необходимым замену обеих деталей (передних колодок). Потому производитель предлагает их в комплекте. Такое положение вещей обеспечивает высокое качество работы тормозной системы автомобиля, тогда как после замены одной (поврежденной) колодки этот факт не наблюдается

Такое положение вещей обеспечивает высокое качество работы тормозной системы автомобиля, тогда как после замены одной (поврежденной) колодки этот факт не наблюдается.

Виды тормозных приводов

Выше говорилось, что автомобильные тормозные приводы подразделяются:

  • механическими;
  • гидравлическими;
  • пневматическими;
  • гибридными.

Поговорим о каждой из разновидностей более детально.

Механический

Не предусматривает дополнительного усиления нажатия педали. Последняя связана с тросом, который идет к колодкам передних колес и уравнителю, с которого тянется к задним. При нажатии трос приводится в движение и задействует колодки, которые прижимаются к дискам.

В настоящее время подобная схема используется для организации стояночных систем.

Главные достоинства такого привода – простота и очень высокая надежность. А главный недостаток – необходимость прикладывать значительное усилие для остановки транспортного средства.

Гидравлический

Наиболее распространенное конструктивное решение в современных легковых автомобилях. Более подробно его устройство и принцип работы описаны выше. Чаще всего используется в качестве рабочей системы, так как относительно прост, надежен и обеспечивает хорошее усиление усилия, которое водитель прилагает водитель для нажатия на педаль.

Главный плюс привода – простота и хорошее усиление нажатия. К минусам можно отнести более сложное устройство по сравнению с механическим.

Пневматический

В данном случае усиление нажатия на педаль происходит за счет воздействия сжатого воздуха. Он хранится в специальной емкости, именуемой ресивером. Туда воздух нагнетается с помощью компрессора, который работает за счет оборотов двигателя.

Педаль связана с клапаном, который расположен между контуром системы и ресивером. При нажатии на нее клапан открывается и воздух под давлением поступает на главный, а затем на колесные цилиндры, которые приводят в движение колодки.

Главные достоинства приводов подобного типа – фактическая неисчерпаемость ресурсов. Ведь в них не нужно время от времени менять тормозную жидкость. Недостатков 2:

  • более долгое по сравнению с другими типами срабатывание;
  • отъем части энергия двигателя для работы компрессора.

Комбинированный

Также существуют комбинированные, или гибридные, приводы. Чаще всего можно встретить пневмогидравлические. В них, как и в гидравлике, усилие с педали на колодки передает тормозная жидкость. Однако давление в данном случае обеспечивает не диафрагма, а компрессор, в который нагнетается сжатый воздух за счет оборотов двигателя. Подобный тип привода объединяет свойства двух разновидностей.

В дорогих моделях автомобилей часто объединяют гидравлический и электрический привод. Схема работы похожа на пневмогидравлику, только давление жидкости усиливается не путем использования не компрессора, а за счет электрической аппаратуры.

Тормозная система

1 – тормозной механизм заднего колеса; 2 – рычаг привода регулятора давления; 3 – задний трос стояночного тормоза; 4 – регулятор давления; 5 – направляющая заднего троса; 6 – передний трос стояночного тормоза; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – вакуумный усилитель; 10 – тормозной механизм переднего колеса; 11 – трубопровод контура передних и задних тормозов; 12 – трубопровод контура передних тормозов; 13 – главный цилиндр; 14 – бачок главного цилиндра.

Рабочая тормозная система – гидравлическая, двухконтурная, с регулятором давления, вакуумным усилителем и датчиком недостаточного уровня жидкости в бачке главного тормозного цилиндра. Один контур связан с рабочими цилиндрами передних и задних колес, другой контур – только с рабочими цилиндрами передних колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Педаль тормоза – подвесного типа, закреплена на одной оси с педалью сцепления, вращается в двух пластмассовых втулках, снабжена возвратной пружиной. Над педалью расположен выключатель стоп-сигналов; его контакты замыкаются при нажатии педали. Свободный ход педали тормоза должен составлять 3–5 мм (регулировку см. в разделе Вакуумный усилитель и регулировка педали).

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение во впускном коллекторе работающего двигателя. Он расположен между толкателем педали и главным тормозным цилиндром и крепится гайками к кронштейну на переднем щите в моторном отсеке. Усилитель – неразборный, при выходе из строя его заменяют (на старых моделях усилитель – от ВАЗ-2108, на более новых моделях установлен усилитель размерности 9 дюймов вместо 8 ). Простейшая проверка: на автомобиле с неработающим двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, пускаем двигатель. При исправном усилителе после пуска двигателя педаль должна уйти вперед. Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из впускного коллектора.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. На штуцеры в верхней части цилиндра надеты шланги, по которым в цилиндр подается жидкость из тормозного бачка. На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. Винты в нижней части цилиндра ограничивают перемещение поршней. Винты уплотнены медными или алюминиевыми прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и также уплотненная медной или алюминиевой прокладкой. В отверстия по бокам цилиндра ввернуты штуцеры тормозных трубок: в передние отверстия – контура, подводящего жидкость к передним колесам, в задние – ко всем колесам.

Тормозные механизмы передних колес – дисковые, с трехпоршневой плавающей скобой. Верхний поршень приводится от одного контура (вместе с поршнями рабочих цилиндров задних колес), два нижних – от другого. Блок цилиндров закреплен в суппорте на двух направляющих и зафиксирован подпружиненным фиксатором. Между блоком цилиндров и суппортом располагаются колодки: внутренняя опирается на поршни цилиндров, внешняя – на прилив суппорта. Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку. От отворачивания болты фиксируются краями защитного кожуха (их отгибают на грани болтов после затяжки).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Устройство рабочей гидравлической системы

Гидравлическая тормозная система Шевроле Нива в целях повышения надёжности и безопасности управления построена по двухконтурной диагональной схеме. Первый контур гидравлического привода управляет передним правым и задним левым колесом, а второй привод управляет передним левым и задним правым колесом. Таким образом, достигается сохранение управляемости при отказе одного из контуров гидропривода. Гидравлическая система торможения включает в себя:

  • педаль тормоза, расположенную в кабине под правой ногой водителя;
  • вакуумный усилитель давления педали;
  • главный цилиндр с бачком для заливки тормозной жидкости;
  • трубопровод двухконтурного гидравлического привода;
  • рабочие тормозные цилиндры задних и передних колёс;
  • регулятор давления с приводным рычагом.

Давление ноги водителя на педаль тормоза усиливается вакуумным усилителем и передаётся на поршень главного цилиндра, который, перемещаясь, сжимает тормозную жидкость. Давление жидкости увеличивается и передаётся по трубопроводам на рабочие цилиндры передних колёс и регулятор давления тормозов задних колёс. Поршни передних суппортов и задних рабочих цилиндров под давлением тормозной жидкости выдвигаются и прижимают тормозные колодки Шевроле Нивак поверхности дисков и барабанов, тормозя их вращение.

Прокачка передних тормозов нива шевроле

Прокачка тормозов Шевроле Нива актуальна, если наблюдается один из следующих признаков:

  • эффект «ватной педали»,
  • снижение эффективности торможения,
  • с каждым нажатием на педаль возрастает усилие .

Зачем нужна прокачка тормозов Шевроле Нива?

Воздух, по сравнению с жидкостью, легко сжимается, поэтому его присутствие в магистрали резко снижает эффективность торможения. Тормозная система Шевроле Нива построена по двухконтурному принципу, обеспечивающему безопасность в случае разгерметизации. Один контур содержит в себе рабочие цилиндры заднего правого (ЗП) и переднего левого (ПЛ) колеса, а второй – заднего левого (ЗЛ) и переднего правого (ПП). Порядок прокачки тормозов предусматривает стравливание воздуха через специальный штуцер рабочего цилиндра в последовательности: ЗП-ПЛ-ЗЛ-ПП.

Для работы понадобится:

Спецключ 8 мм с затяжкой (также можно использовать обыкновенный рожковый);

  • Тормозная жидкость для доливки;
  • Небольшая банка;
  • Резиновый шланг подходящего диаметра.

Алгоритм действий

1. Снять пылезащитный колпачок со штуцера (для удобства можно предварительно снять колесо). 2. Смочить штуцер жидкостью WD-40, надеть на него ключ и закрутить болт затяжки. 3. Надеть резиновый шланг на штуцер, причем второй его конец опустить в сосуд с тормозной жидкостью.

4.Помощник в салоне не спеша работает педалью тормоза, пока не появится значительное сопротивление. После этого он фиксирует педаль нажатой. 5. Повернуть ключ в сторону откручивания на один оборот. Жидкость вместе с воздухом выйдет в сосуд, но при этом исключается попадание новой его порции в систему. Педаль опустится вниз.

6. Затянуть штуцер. 7. Повторять указанные действия до тех пор, пока не перестанут выходить пузырьки.

8. Перейти к следующему цилиндру.

Выполнять работы нужно только после устранения течи жидкости, если этому не предшествовал ремонт. После ремонта тормозной системы прокачка потребуется лишь при разгерметизации. Например, после замены тормозных колодок воздух в системе не появится.

Прокачка тормозной системы на автомобиле Нива Шевроле выполняется в случае попадания в систему воздуха в следствие каких-либо ремонтных работ или поломки узлов и их разгерметизации. Основные признаки указывающие на наличие воздуха в системе: снижение рабочего хода педали, одновременно появление ее мягкости, при неоднократном нажатие на педаль она постепенно уменьшает свой ход и увеличивает жесткость.

Если работы вызваны с ремонтом какого-либо одного контура, то допускается прокачка одного лишь ремонтируемого контура. Подготовьте стандартный набор инструментов, новую тормозную жидкость, силиконовую трубку с пластиковой бутылкой, загоните автомобиль на смотровую яму или эстакаду и проделайте следующую последовательность действий:

Если автомобиль установлен на подъемники, то есть задние колеса вывешены, то предварительно необходимо разблокировать регулятор давления тормозов, установив плоскую отвертку между винтом и кронштейном.

  • Снимаем со всех клапанов тормозных цилиндров резиновые колпачки.
  • Открываем бачок с тормозной жидкостью, проверяем уровень и при необходимости доливаем. Так же в процессе выполнения прокачки системы, следите за уровнем жидкости.
  • Теперь помощник должен создать давление в системе, для этого несколько раз интенсивно нажимает на педаль тормоза и не отпускает ее.
  • Вы тем временем одеваете силиконовый шланг на клапан, второй конец шланга опущен в бутылку, предварительно на треть наполненную новой тормозной жидкостью и открыв клапан стравливаете воздух из системы. Наличие воздуха определяется по его пузырькам, которые выходят из цилиндра через шланг в бутылку.
  • После чего закручиваем клапан и вновь создаем давление в системе.
  • Данную операцию повторяем до тех пор, пока из системы не пойдет жидкость без пузырьков воздуха.

Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы

Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра

Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд

Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна или две секунды и удерживает педаль нажатой.

Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки.

При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола.

Регулировка регулятора тормозов ВАЗ-2123

Проверку и осмотр регулятора давления тормозов делаем через 30000 км. Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод.

Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.

Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора.

Люфтов не должно быть.

Если есть где-то люфты нужно определиться и заменить соответствующие детали.

Просим помощника нажать на педаль тормоза.

Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.

Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен

Устройство механизма торможения

Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:

  • Основной.
  • Дублирующий.
  • Стояночный (ручной, горный).
  • Вспомогательный.

Рабочая система

Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:

  • Дисковая.
  • Барабанная.

Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.

Дублирующий тормоз

Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.

Стояночный механизм

Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.

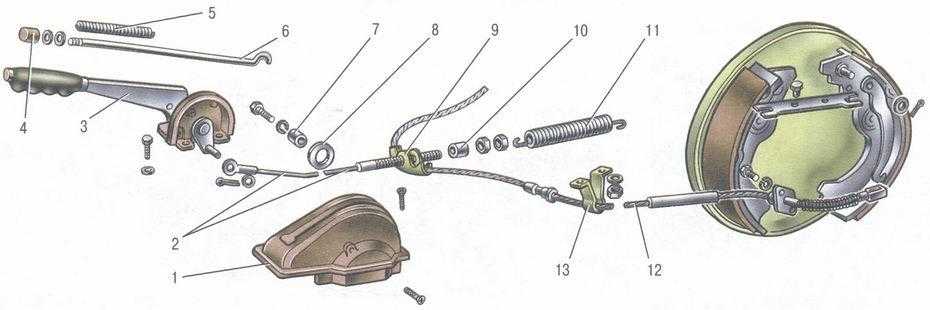

Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса

Вспомогательная система

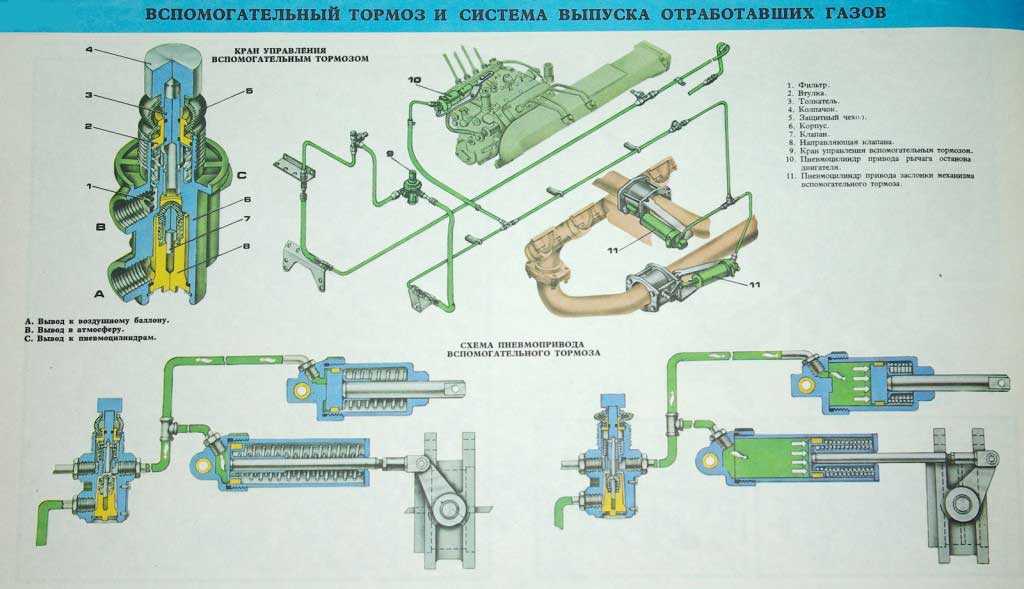

Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.

Проверка и замена тормозной жидкости

Проверка уровня Бачок тормозной жидкости 1 установлен на главном тормозном цилиндре. Его корпус выполнен из полупрозрачной пластмассы с нанесёнными метками уровня. Крышка 2 имеет встроенный датчик аварийного уровня тормозной жидкости 3. Если крышка снята и при этом установлены новые тормозные колодки, уровень тормозной жидкости должен находится на метке МАХ. При закрытой крышке, уровень тормозной жидкости должен быть у нижней кромки заливной горловины.

В случае если уровень жидкости понижается до отметки min , а протечки жидкости при этом отсутствуют и гидропривод тормозов и сцепления исправен, то это может быть косвенным признаком предельного износа тормозных колодок. Нужно проверить колодки, при необходимости заменить их. В этом случае доливать тормозную жидкость нет необходимости, так как при установке новых колодок уровень жидкости в до нормального.

Если колодки стоят новые, а уровень тормозной жидкости понижается, то это говорит о протечках в гидроприводе, которые необходимо устранить, прежде чем доливать жидкость.

Во время проверки уровня тормозной жидкости, проверьте также исправность работы датчика аварийного уровня тормозной жидкости.

Для этого включите зажигание и надавите пальцем на центральную часть защитного колпачка датчика — при этом должна загореться красная сигнальная контрольная лампа «Отказ тормоза».

Как часто менять тормозную жидкость? — тормозную жидкость нужно менять каждые три года эксплуатации, независимо от пробега. Это обусловлено тем, что со временем жидкость впитывает влагу из окружающей среды.

Какую тормозную жидкость нужно заливать и сколько? — жидкость DOT-4, 0.53 л

Замена

Очередность замены жидкости в тормозных механизмах: — правый задний; — левый задний; — левый передний (верхний клапан); — правый передний (верхний клапан); — правый передний (нижний клапан); — левый передний (нижний клапан).

1. Отверните пробку бачка тормозной жидкости

2. и долейте чистую тормозную жидкость до нижней кромки горловины бачка.

3. Снимите передние колёса.

4. удалите зразь и пыль и снимите защитные колпачки клапанов тормозных цилиндров передних.

5. . и задних тормозных механизмов.

6. Если задний мост у автомобиля вывешен, то предварительно разблокируйте регулятор давления, утопив его поршень отверткой.

7. Насадите резиновый шланг на штуцер выпуска воздуха правого заднего тормозного механизма, а другой его конец погрузите в чистую прозрачную ёмкость.

8. Помощник должен резко нажать на педаль тормоза 4 — 5 раз (с интервалом 1-2 секунды, после чего держать педаль нажатой)

9. Отверните на 1/2-3/4 оборота клапан выпуска воздуха — из шланга начнет вытекать старая (грязная) тормозная жидкость. При этом педаль тормоза будет плавно проваливаться до конца. Как только жидкость перестанет вытекать, заверните клапан.

10. Проделайте те же операции для в левого заднего тормозного механизма.

11. . также и в левом переднем и правом тормозных механизмах.

12. Затем замените тормозную жидкость во втором контуре (сначала в правом переднем механизме, затем в левом переднем)

13. Нажмите несколько раз на педаль тормоза. При этом ход и сопротивление педали должны быть постоянными при каждом нажатии. Если эти условия не выполняются, значит, в тормозную систему попал воздух и ее необходимо прокачать (см. тут).

14. Повторяйте операции 8-11 до тех пор пока из шланга не перестанет выходить тёмная (старая) жидкость, и не пойдёт чистая (новая) без пузырьков воздуха.

15. После замены жидкости не забудьте одеть обратно колпачки на клапаны выпуска воздуха.

16. Долейте тормозную жидкость до уровня посередине между метками «MIN» и «МАХ». Заверните крышку бачка.

17. Нажмите несколько раз на педаль тормоза, при этом ход педали и усилие на ней должны быть одинаковыми при каждом нажатии. Если это не так, прокачайте тормоза (см. тут)

Видео

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

  • барабанные;
  • дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

  1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
  2. диска, который закреплен на ступице колеса.

Системы безопасности

  • Распределения усилий (EBD);
  • Противопробуксовочная (ASR);
  • Курсовой устойчивости (ESP);
  • Экстренного торможения (BA);
  • Имитации блокировки дифференциала.

Системы активной безопасности Установить все эти системы удалось благодаря использованию дополнительных модулей:

  • рабочего модуля (исполнительного механизма, врезанного в магистрали тормозной системы);
  • электронного блока, управляющего модулем;
  • датчиков определения скорости вращения колес.

Работают эти составляющие в зависимости от того, какая система безопасности задействуется. К примеру, при включении ABS во время торможения блок управления «следит» посредством датчиков за скоростью вращения колес. При обнаружении, что одно из них замедляется быстрее, блок подает сигнал на модуль, и последний при помощи клапанов снижает давление жидкости в магистрали этого колеса.

Тормозная система постоянно совершенствуется. Но если рассматривать только механическую составляющую, то особых улучшений она не требует. Поэтому ее доработки сводятся к использованию новых материалов при изготовлении дисков, барабанов, колодок.

А вот электронная составляющая доработкам подвергается чаще. Но здесь все сводится к расширению функционала блока управления. По такому принципу построены практически все системы безопасности, поскольку основой для них выступает ABS. Хотя все чаще системы, построенные на базе тормозов, взаимодействуют с другими, не относящимися к тормозной системе. К примеру, при срабатывании ESP, включаются не только тормозные механизмы, а и системы, следящие за работой мотора.

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

  • тормозного щита,
  • тормозного цилиндра,
  • двух тормозных колодок,
  • стяжных пружин,
  • тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

  • низкая стоимость, простота производства;
  • обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

Дисковый тормозной механизм (рис.5) состоит из:

  • суппорта,
  • одного или двух тормозных цилиндров,
  • двух тормозных колодок,
  • тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

  • при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
  • температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
  • более высокая эффективность торможения позволяет уменьшить тормозной путь
  • меньшие вес и размеры
  • повышается чувствительность тормозов
  • время срабатывания уменьшается
  • изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
  • около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

Прокачка тормозов Нивы: для чего необходима

Воздух, если сравнить с жидкостью, легче сжимается, вследствие чего наличие в магистрали стремительно снижается продуктивность торможения. В Шевроле тормозной механизм оборудован по 2-контурному принципу. Последний обеспечивает надежность при разгерметизации. Таким образом, один контур включает рабочие цилиндры шин (правой задней, левой передней), тогда как второй – левой задней, правой передней. Последовательность прокачки предполагает стравливание пузырьков воздуха посредством специального штуцера.

Признаки проникновения воздуха следующие:

  • повышение хода педали, появляется мягкость при нажиме на педаль тормоза;
  • плавное снижение хода педали и одновременное повышение жесткости при нажиме на педаль (перед прокачкой нужно выявить и избавиться от разгерметизации).

Мероприятия необходимо осуществлять с напарником на оборудованном участке – эстакаде либо смотровой яме. Тщательным образом следует очистить от загрязнений штуцеры прокачки корпусов шин. Вначале предстоит избавиться от воздуха в одном тормозном контуре, стартуя с корпуса задней правой шины и завершая блоком левой шины спереди. Между тем удалять воздух следует, когда задние колеса нагружены.

В ходе прокачки тормозов в Ниве Шевроле с задним вывешенным участком стоит нагрузить рычаг давления тормоза, расположенного сзади. Теперь нужно вставить отвертку враспор посреди рычага поршня и поршня регулятора давления.

Для работы заранее подготовьте инструменты и расходники:

  • накидная (разрезная) гаечная головка на 10;
  • накидная (разрезная) гаечная головка на 8;
  • тара для ТЖ (1-2-литровую);
  • резиновая груша;
  • тормозная жидкость;
  • тормозной штуцер;
  • аэрозоль ВД-40;
  • ветошь;
  • шланг.

Виды тормозных колодок

Тормозные колодки, в зависимости от материала фрикционных накладок, подразделяются на следующие виды:

  • асбестовые;
  • безасбестовые;
  • органические.

Первые очень вредны для организма, поэтому чтобы поменять такие колодки, нужно соблюдать все меры безопасности. В безасбестовых колодках роль армирующего компонента могут выполнять стальная вата, медная стружка и другие элементы. Стоимость и качество колодок будут зависеть от их составляющих элементов.

Наилучшими тормозными свойствами обладают колодки, сделанные на основе органических волокон, но и стоимость их будет высока.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
