Самодельные станки и приспособления для домашней мастерской: популярные варианты

Самодельный погрузчик: инструкция по изготовлению своими руками сельскохозяйственной техники

Погрузчик на трактор — автоматизированное устройство, позволяющее выполнить максимальный объём земельных работ в области фермерства. Благодаря погрузчику облегчается весь рабочий процесс.

То, что тяжело сделать вручную, подвластно этой крупногабаритной машине, а именно: грузоперевозки, выравнивание земляных валов, крупного мусора, а также загрузка машин продукцией сельхоз производства. Однако, стоимость такого многофункционального механизма недешевая.

Особенности самодельных устройств для погрузки

Для примера можно воспользоваться тракторами моделей Т 40 или МТЗ. Они чаще используются в сельскохозяйственных отраслях. Основным преимуществом самодельного погрузчика является невысокая цена при наличии нужного инвентаря. Опираясь на характеристики устройства, можно изготовить самодельный мини погрузчик с нужными характеристиками.

В таком деле есть и отрицательные стороны. При дефиците нужного материала, придётся купить его в магазине. Если цена покупки будет выше готового устройства, то это не выгодно. Тогда экономичнее будет воспользоваться старым инструментом.

При отсутствии необходимого оборудования и навыков работы с подобными конструкциями, есть риск получить низкое качество сделанного устройства. При ослабленной стыковке металлических деталей, а также неправильном расчете баланса, механическое устройство будет непрочным.

Когда имеются все нужные составляющие для самостоятельного изготовления, следует определить тип желаемого погрузчика:

  • самодельный погрузчик на заднюю навеску;
  • фронтальный погрузчик;
  • мини погрузчик.

Погрузчик самоделка на заднюю навеску трактора

Применяют это устройство на Т 25 и Т 40. Исходя из определения величины и самой установки на трактор, этот механизм считается более легким, нежели фронтальный погрузчик.

Как делается самодельный погрузчик на трактор? Первоначально нужно заняться поиском подходящего чертежа для изготовления устройства. В нём прописаны чёткие пропорции и размеры главных деталей.

Зачем нужно заняться подготовкой материалов. Чтобы сделать самую простую модель погрузчика потребуются листы из металла и профиль. Они понадобятся для выделки основания ковша. От того какого размера он будет, определяется прочность металла.

Опираясь на схему и уровень нагрузки, на погрузчик выбираются шарнирные соединения в форме цилиндра. Дополнительно изготавливается три цилиндра от гидравлической системы. Пара из них будет обеспечивать наклон ковша. Тот, что больше, отвечает за движения стрелы.

Из инструмента пригодится болгарка. При ее отсутствии можно воспользоваться резаком на газу. С его помощью легко вырезать металлические профили.

Этапы сборки

Вся сборка конструкций осуществляется поэтапно, как видно на фото самодельного погрузчика.

Начальным этапом требуется подготовить прочную основу. Ее внешний вид напоминает прямоугольник с углами или трубами, имеющими квадратный профиль. Низкий край рамы должен быть закреплен на навесе, поэтому будет виден небольшой выступ.

В центре рамы фиксируется дополнительный прямоугольник из труб. На нем будет находиться крупный гидроцилиндр. Вверху следует сделать распорку, а также прикрутить четыре шарнира для фиксации стрелы.

Центр стрелы имеет шарнир, напоминающий цилиндр. В этом месте прикрепляются два соединительных движимых отрезка. Они объединяют друг с другом небольшие цилиндры и поперечину для фиксации ковша.

В последнюю очередь подготавливается ковш. Для этого потребуется один крупный и четыре мелких листа. Из них требуется вырезать одинаковые формы прямоугольников. В дальнейшем их нужно вместе сваривать. Передний из них располагается под наклоном.

Запомните, самодельный погрузчик своими руками со стрелой длиной более 2 м способен перевесить технику. Следовательно, передняя часть должна быть оборудована каким-либо грузом.

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает в себя следующие элементы:

Усталый. Он должен быть достаточно сильным. Лучше всего это делать из металлического профиля (трубы, уголка), но можно и из деревянного бруса

Важно надежно прикрепить каркас к полу мастерской и утяжелить конструкцию внизу.
Голова или патрон. Подобно этому элементу станка можно использовать головку от дрели большей мощности.
Задняя бабка

Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака. Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.

Резцы

Даже в самодельном токарном станке лучше использовать заводские фрезы, которые обеспечат более высокое качество. Однако при желании вы можете решить эту проблему самостоятельно. Самодельные резцы по дереву могут быть изготовлены из следующих материалов:

  1. Стальная арматура. Оптимальный вариант — квадратное сечение размером, близким к размеру заводского инструмента.
  2. Файл. Подбирается изношенный инструмент, но без существенных дефектов.
  3. Автомобильная рессора прямоугольного сечения (кв.

Подготовленные заготовки затачиваются. Полукруглая режущая кромка используется для черновых работ, а для чистовых работ требуется фреза с прямым лезвием. Кроме того, могут потребоваться профильные и проходные фрезы со специальной заточкой. Кроме того, режущая часть должна быть закалена. Для этого его нагревают, а затем погружают в моторное масло.

Источники

  • https://HouseChief.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnejj-masterskojj.html
  • https://remboo.ru/instrumenty/stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
  • https://odstroy.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj-ispolzuem-certezi-i-delaem-svoimi-rukami/
  • https://instanko.ru/instrumenty-i-materialy/stanki-svoimi-rukami.html
  • https://sdelairukami.ru/samodelnye-stanki-dlya-domashnej-masterskoj/
  • https://tpspribor.ru/oborudovanie/samodel-nye-stanki-i-prisposobleniya-dlya-domashney-masterskoy-2.html
  • https://DomaVlad.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
  • https://USamodelkina.ru/mehanizmy/stanki/
  • https://stroycollege12.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj/
  • https://obrabotkametalla.info/derevo/domashnyaya-masterskaya-stanki-osnastka

Изготовление каркаса катушки трансформатора своими руками

Важны углы на деталях, и точность в размерах, что повлияет на сборку простого трансформатора.

На щечках отводим места для крепления выводных контактов обмоток, сверлим отверстия по расчетам. Когда каркас собран, то теперь скругляем острые грани, к которым будет прикасаться провод обмотки. Используем для этой цели надфиль. Провода не должны резко перегибаться, так как эмаль изоляции потрескается. Теперь проверим, вставляется ли в окно каркаса пластина. Она не должна болтаться, или туго входить. Каркас ставим на специальный станок или готовимся мотать трансформатор вручную. Толстые провода всегда мотаются руками.

Классификация

Необходимо обозначить, что в общей сложности имеется 3 разновидности адаптеров: типовой, с рулевым управлением и передний. Давайте рассмотрим особенности конструкций каждого типа.

Стандартные

Данные модификации включают в себя базовую каркасную конструкцию, на которой базируются обязательные компоненты, водительское сиденье, колесная база, оси, устройство сцепления (сцеп) агрегата с адаптером. Грубо говоря, обозначенную конструкцию можно не колеблясь назвать обычной телегой с комфортным седалищем, примыкающим к мотоблоку.

Кроме того, не исключена возможность дополнительного агрегирования всевозможным снаряжением навесного типа, что увеличит практичность механизма. В наше время можно приобрести адаптер либо создать его собственными силами со специальными отделами под размещение компактных дополнительных предметов.

Агрегаты с рулем

Сегодня они чрезвычайно востребованы, благодаря удобству и относительно приемлемой цене. Мотор монтируется к трактору через сцепку, обосновавшуюся во фронтальной области адаптера. С тыла данного дополнения с рулевым управлением имеется отдельное подъемное устройство, прицепить к которому самое различное навесное оснащение будет немудрено.

Передний адаптер к мототехнике

Это устройство очень похоже на вышеописанный вариант, однако сцепное устройство у него расположено сзади. Структура до такой степени простая, что без особых усилий поддается разборке и последующей перевозке. Зачастую на передний адаптер монтируются специализированные колеса для увеличения продуктивности.

Принцип действия

Схема работы катушек индуктивности активного действия основан на том, что каждый отдельный виток намотки пересекается с магнитными силовыми линиями. Этот электрический элемент необходим для того, чтобы извлекать электрическую энергию из источника питания и преобразовывая её сохранять в виде электрического поля. Соответственно, если ток цепи увеличивается – то расширяется и магнитное поле, но если он уменьшается – поле будет неизменно сжиматься. Эти параметры также зависят от частоты и напряжения, но в целом, действие остается неизменным. Включение элемента производит сдвиг фаз тока и напряжения.


Фото — принцип работы

Помимо этого, индуктивные (каркасные и бескаркасные) катушки обладают свойством самоиндукции, его расчет производится исходя из данных номинальной сети. В многослойной и однослойной обмотке создается напряжение, которое противоположно напряжению электрического тока. Это называется ЭДС, определение электродвижущей магнитной силы зависит от показателей индуктивности. Её можно рассчитать по закону Ома. Стоит отметить, что независимо от напряжения сети, сопротивление в катушке индуктивности не изменяется.


Фото — соединение отдельных выводов элементов

Связь индуктивности и понятия (изменения) ЭДС можно найти по формуле εc = — dФ/dt = — L*dI/dt, где ε – это значение ЭДС самоиндукции. И если скорость изменения электрической энергии будет равна dI/dt = 1 A/c, то и L = εc.

Видео: расчет катушки индуктивности

Станок усиления профильной трубы

Под усилением подразумевают формирование рёбер на углах квадратного или прямоугольного профиля в процессе прокатки на вальцах специальной формы.

Трубы с усиленным профилем характеризуются высокой прочностью на изгиб, применяются для создания изогнутых конструкций любой степени сложности.

Усиление профиля осуществляется на специализированном оборудовании.

Область применения

Для получения нужной конфигурации профильные трубы последовательно обрабатываются на станках для усиления профиля, кузнечном блоке и на трубогибе.

Трубогиб позволяет согнуть профильные трубы по продольному сечению по заданному радиусу. Такие изделия применяются при монтаже навесов, беседок, козырьков.

Усиление – необходимый этап подготовки профильной трубы к изготовлению завитка методом холодной ковки. Кузнечный блок позволяет создать декоративные элементы из труб с квадратным или прямоугольным сечением, изогнутых самым причудливым образом. Полученные изделия отличаются объёмностью, лёгкостью, низкой ценой.

Конструкция

Станок для усиления профиля по принципу работы и по конструкции во многом напоминает обычный прокатный станок.

Кроме станины и привода движения, основными узлами станка для усиления профильной трубы являются:

  1. Нижний (опорный) вал – 1 шт. Является ведущими, с его помощью трубы перемещаются.
  2. Верхний вал – прижимной. Осуществляет деформацию профиля – прижимает трубу к нижнему валу.

Подающий и приёмный валы надёжно крепятся на массивное основание (корпус), оно должно обеспечивать устойчивость установки во время работы. Механизм подачи обеспечивает вращение валов вокруг своей оси.

Технология процесса

Процесс усиления на простейшем станке выполняется последовательно, с двумя установками труб:

  • 1-ый шаг – установка трубы на вальцы.
  • 2-ой шаг – прокат первых 2-х симметричных сторон.
  • 3-ий шаг — переустановка трубы (поворот на 90 0 ).
  • 4-ой этап — прокат вторых 2-х симметричных сторон профиля.

Станок для усиления профиля

Усиление профиля выполняется на станке холодной ковки, оборудованном роликами для сдавливания профильной трубы перед гибкой в завиток.

Профильная труба

Процесс вальцовки зависит от толщины стенок профильных труб и марки материала, из которого они изготовлены

Приводной механизм

По принципу работы существуют разные виды проводных механизмов:

Станок с ручным приводом отличается простой конструкцией, компактностью, рассчитан на небольшие объёмы работ. Работать на нём сможет только физически развитый человек. Деформировать металл придётся при помощи мышечной силы.

Станок с электроприводом для усиления профильной трубы так же занимает не много места. Работает он от электродвигателя, производительность – высокая.

Оборудование с гидроприводом слишком громоздкое. Позволяет прокатать профильную продукцию с максимальными размерами. Предназначено для больших объёмов работ.

Функциональность

Повышенным интересом пользуются многофункциональные модули стационарного типа, которые оснащены:

  • вальцами для усиления профильной трубы;
  • вальцами для раскатывания концов заготовок в виде художественных элементов ;
  • кузнечным блоком для холодной ковки.

Все операции выполняются без переналадки оборудовния и смены инструмента. Модули позволяют изготовить различные декоративные кованные элементы разного размера и требуемой формы.

Примером многоцелевой установки является блок усиления с прокаткой гусиных лапок (ПГЛ), выпускающийся серийно, приспособленный для нескольких операций:

  • усиление по типу «гусиные лапки» (обжимка, сдавливание);
  • раскатывание концов заготовки.

После такой обработки труба полностью готова для изготовления декоративного завитка на кузнечном блоке.

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно

Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

  • корпус устройства с защитным кожухом;
  • кронштейн;
  • хвостовик цилиндрической формы;
  • два рабочих вала;
  • стопорный болт;
  • винт, оснащенный откидной ручкой;
  • устройство пружинного типа;
  • элементы зубчатой передачи;
  • непосредственно сами ролики.

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

Самодельная зиговочная машина с электроприводом

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

  • на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
  • обрабатываемый край детали устанавливается на нижний ролик;
  • при помощи вращения рукоятки на край заготовки опускается второй ролик;
  • вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.

Сборка двухступенчатых устройств

Двухступенчатый понижающий редуктор способен работать с асинхронными двигателями высокой мощности. Современные модели выпускаются с продольными толкателями. При необходимости двухступенчатую модификацию можно изготовить самостоятельно. С этой целью берется блок и помещаются рабочие диски.

Вал важно тщательно обточить и напаять широкую головку. Для фиксации шестерни используется небольшой шток

Фиксатор устанавливается чаще всего в переднюю часть редуктора. Упор можно выточить из обычной стальной пластины небольшой толщины. Вал модификации не должен соприкасаться с рабочими дисками.

Также надо отметить, что устройства складываются с муфтой и без нее. Если рассматривать первый вариант, то в блок устанавливается рычаг сцепления. При этом пружина подбирается небольшого диаметра. Нажимной упор лучше фиксировать на коробке устройства.

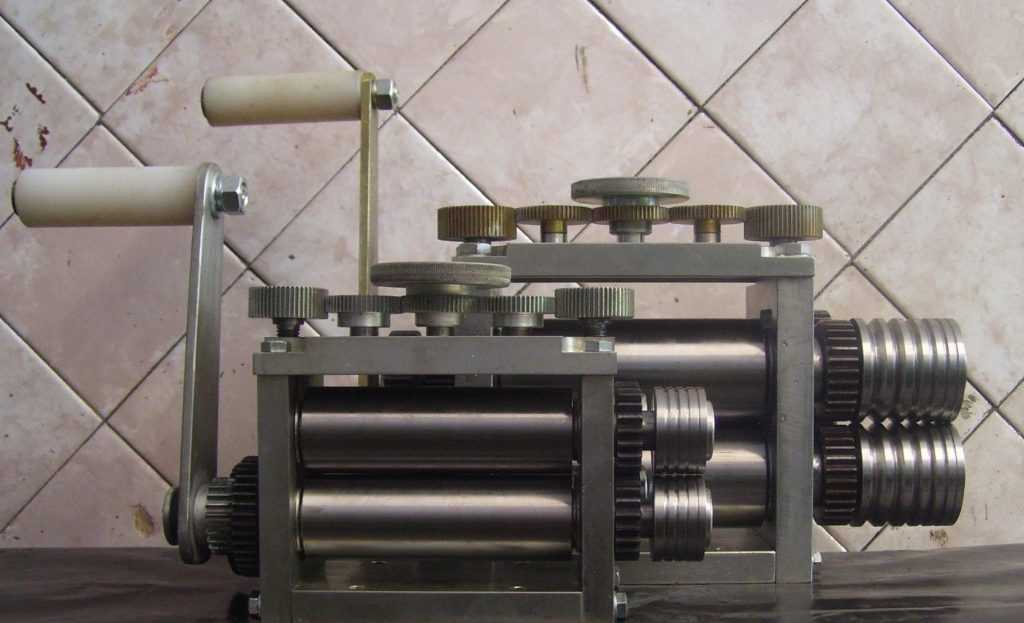

Принцип работы станка для вальцовки металла

Главный узел станочного оборудования – литая станина. Она может быть стальной или чугунной. На станину устанавливается специальный деформационный механизм, который состоит из 3-4 вальцов. Обычно применяются трехвалковые. Два вальца не двигаются, вращение в процессе работы совершает третий.

Валок сверху фиксируется на станине по схеме, которая позволяет быстро убрать его при надобности либо быстро настроить для изготовления труб с различным сечением. Регулирование этого элемента конструкции производится единым винтом «барашек».

Станок для вальцовки металла обладает длительным сроком службы

Если на рабочих вальцах есть канавки, на них можно гнуть:

Ручное станочное оборудование для гиба металла традиционно имеет 3 вальца, но есть вид трубогиба с 4 валками. А вот гидравлические станки всегда создаются с 4 валками.

Изготовление труб на любом агрегате достаточно простое:

  1. Зажим листа специальной рукояткой на станочном оборудовании между валом в середине и с краю.
  2. Прижим третьим валиком заготовки.
  3. Вращение валки вручную либо запуск двигателя.

Проходя через вальцы с определенной скоростью, металлическая заготовка гнется под требуемыми углами. Чтобы соорудить в домашних условиях трубы или желоба, надо использовать ручной агрегат. По большому счёту его даже нет надобности приобретать (хотя их цена низкая), так как можно собрать самодельный станок и пользоваться им для усиления профильной трубы.

Восстановление давления газа в стойке

  1. Амортизатор прочно закрепляется в тисках, положение вертикальное. Необходимо тщательно очистить деталь и продуть место захода штока сжатым воздухом. Производится его разборка — снятие защитного колпачка штока.

Для удобства работа проводится в тисках

Для контроля используйте манометр. Способ пригоден для газовых и газомасляных стоек

Процесс можно посмотреть на видео.

Видео о том, как делать подкачку газа в газомасляной стойке

Существуют различные мнения: чем заправлять автомобильный амортизатор. Азотом, углекислотой или просто сжатым воздухом? В условиях гаража вариантов немного. Сжатый воздух не сильно ухудшит характеристики, особенно с учётом того, что это ремонт, а не изготовление стойки на заводе.

Цена кантователя двигателя

В принципе, сделать кантователь для двигателя своими руками чертежи и конструкции которого размещены на страничке, достаточно несложно. Другое дело, насколько он будет полезен и насколько будет оправдано использование площади гаража под его размещение. Как бы там ни было — оборудование очень полезное и функциональное, несложное в изготовлении и недорогое по материалам.

Цена фирменного, заводского стапель кантователя для моторов легковых автомобилей составит не менее 8 тысяч рублей, а если напрячься и сделать своими руками кантователь кран, то можно сэкономить и вовсе тысяч 20-25.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы
необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Металлический уголок

— Листы металла для опор для ног

— Квадратный металл. Профиль

— Два колеса

— Сварочный аппарат

— Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет
обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж
ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2),
приводящий во вращение передние колеса (1), передает крутящий момент через цепь
(3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на
задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не
забыть про устройство втулки и вилки, для обеспечения свободного поворота
прицепа.

— Кузов адаптера к мотоблоку,
изготавливается и стального листа, а борта кузова, должны быть высотой не менее
30 – 35 см.

— Сиденье устанавливается на балку приваренной
к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно
составлять 80-90 см.

— Проверка роботоспособности всего
механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Механизм сцепки;

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

— Тормоз.

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

Подробнее о сцепке, и как её сделать, читайте в отдельном материале «Сцепка для мотоблока».

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных
мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных
моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно
отличаться.

Сделав самодельный адаптер к мотоблоку,
использовав с ним различные виды навески, можно не только облегчить работу, но
и значительно повысить производительность.

Экскаваторный ковш

Сделать навесной экскаватор на минитрактор можно по аналогии с фронтальным погрузчиком. Принципиальным отличием является форма ковша, а также стрела, которая будет состоять из двух частей.

Для изготовления стрелы понадобится две квадратных металлических трубы, соединенные между собой в форме буквы Л. Труба, на которой будет прикреплен ковш, должна быть длиннее трубы, присоединенной к трактору. К выступу, который находится сверху, подсоединяется гидравлический подъемник — он будет осуществлять движение стрелы, на которой закреплен ковш. Второй подъемник обеспечивает движение стрелы, прикрепленной к минитрактору. Третий отвечает за движение самого ковша. Его можно сделать неподвижным, но для большей эффективности во время землеройных работ нужно иметь возможность управлять не только стрелами, но и ковшом.

Сам ковш отличается от фронтального погрузчика размером – он должен быть уже и прочнее, так как ему предстоит взрывать землю

Для изготовления можно использовать листовой металл толщиной от 6 мм, важно прочно приварить штыри для взрыхления земли. В целом, этот узел должен быть более массивным в отличие от ковша для погрузчика

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;очень важно контролировать качество и чистоту используемого в мотоблоке топлива;при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

  • подшипников, обладающих повышенной износостойкостью;
  • стальных прокатных листов;
  • зубчаток;
  • шкивов;
  • мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Элемент конструкции Данные
Станина Рамы (2 шт.), изготовленные с применением сварки на основе уголка (4-5 см). Соединение рам осуществляется за счет шпилек (сточенные 6-гранники – 3,2 см).
Протяжка Резиновые валики выжимного типа от стиральной машинки. Выточены под размер подшипников и надеты на ось диаметром 2 см. Действует за счет вращательных ручных движений.
Стол Отшлифованная доска крепится к станине с помощью болтового соединения, головки должны быть потайными. Доски нужно обработать маслом (уже отработанным).
Двигатель на 3 фазы, мощность – 5,5 кВт, вращательная скорость – 5000 об./мин.
Защитный кожух Изготовлен из жести (6 мм), надетой поверх каркасного уголка (20 мм).

Сборка рейсмуса из электрорубанка своими руками

Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.

Схема изготовления рейсмуса из рубанка своими руками очень проста:

  • опорный брус закрепляется на удобной поверхности;
  • необходимая величина зазора подбирается за счет добавления прослоек фанеры;
  • на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.

Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

Схема устройства самодельного рейсмусового станка

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
