Рулевая рейка фольксваген пассат б3: ремонт или замена

Сборка рейки

Наибольшую сложность представляет установка сальника – помешать корректному монтажу могут края зубьев вала рейки. Несмотря на то, что в многочисленных мануалах рекомендуют обработать их напильником так, чтобы зубчики вала не смогли порвать сальник, делать этого не советуем. Достаточно обмотать края изолентой. Теперь можно поместить сальник внутрь рейки, пружиной наружу, то есть так, чтобы её было видно.

На золотнике все детали собираются в последовательности, обратной демонтажу: устанавливаем нижний сальник, ставим подшипник, запрессовываем стопорную шайбу. Верхний комплект монтируется также, соответственно процессу снятия. Вал золотника, точнее, отрезок его входа под пыльники, рекомендуется обработать литиевой смазкой.

Следующий шаг – втулка, её ставим с помощью удлинителя, далее, легко постукивая по детали, нужно аккуратно вбить новый сальник в посадочное место в рейке, вставить вал зубчиками (которые мы обернули изолентой) направлением вверх и слегка надавить. Изоленту убрать, нанести смазку, протолкнуть сальник до упора. Можно переходить к закручиванию шайбы.

Ещё один этап, установка рейки в нейтральное положение, регулятора по совмещённым меткам, при слегка отжатых вниз зубцах. Надеемся, что пыльники менять не пришлось, а если всё же процедуры избежать не удаётся, ставятся новые расходники и наконечники можно закручивать на свои места. Не забудьте заехать на сход-развал, процедура поможет избежать неприятного отклонения в руле от колесной оси.

Установка рулевых тяг на рейку следует сопроводить нанесением на резьбу анаэробного клея, после этого можно зафиксировать шаровые с помощью стопорной пластины.

Что выбрать: ремонт или замену

Если отремонтировать рейку, но опыта мало, то лучше всего отдать автомобиль специалистам СТО. В ином случае, можно воспользоваться инструкциями из сети интернет и устранить мелкие поломки своими руками. Что касается замены, то тут все просто:

1. Заменить пыльник можно загнав Фольксваген на смотровую яму.

2. Если проблемы с ГУРом, есть утечки жидкости, то система опустошается, а трубки надо заменять на новые.

3. Если растянут рулевой ремень, значит надо его отрегулировать или подтянуть. Если он совсем в плохом состоянии, тогда его заменяют.

4. Дополнительно осматривают шкив гидронасоса и крестовину вала.

5. Рулевые тяги быстро изнашиваются, если слышится постоянный стук, то необходимо заменить наконечники.

Пошаговая инструкция по ремонту

В большинстве случаев успешность ремонта связана с грамотным подбором ремкомплекта. Профессионалы советуют брать элементы в комплекте от Bossca под каталожным номером 01215. Он состоит из следующих деталей.

  1. Правый сальник рейки в обойме.
  2. Левый сальник рейки без обоймы.
  3. Манжеты рулевого вала (верхний и нижний).
  4. Колпачки от трубки.
  5. Резиновое колечко под поршень.
  6. Заглушка, фиксирующая подшипник рулевого вала.
  7. Гайка для крепления вала.

Работы с пыльником

Выше было сказано, что пыльник рулевой рейки проверяется и заменяется при необходимости в первую очередь. Если вовремя этого не сделать, придётся ремонтировать уже весь узел.

Сложности никакой замена пыльника собой не представляет. Операция по силам любому «пассатоводу» с опытом. Подготовить для работы надо будет лишь несколько инструментов и расходников.

  1. Набор гаечных ключей для снятия рулевых тяг.
  2. Отвёртку, которой легче будет открутить винтики, стягивающие хомуты.
  3. Новые пыльники.
  4. Металлические хомуты.
  5. Немного солидола.

Разрыв пыльника на Passat B3 чаще всего происходит из-за механического повреждения. Поскольку он сделан из резины, то со временем устаревает, теряет прочность и рвётся при малейшем на него воздействии.

  1. Автомобиль надо поднять на эстакаду, затем демонтировать защиту двигателя (если она предусмотрена).
  2. Под передок установить домкрат, снять колесо.
  3. Отсоединить элементы, мешающие свободному доступу к пыльникам рейки.
  4. Открутить рулевые тяги.
  5. Снять хомуты.
  6. Вытянуть пыльник, используя плоскогубцы. Можно поворачивать кожух из стороны в сторону, чтобы упростить задачу.

Видео: замена пыльников рулевого механизма

Смазка механической рейки

«Солидол» — не единственная смазка, которую используют для обслуживания рулевой рейки. Неплохо зарекомендовали себя такие составы, как «Литол-24», «Циатим», «Фиол». Если автомобиль эксплуатируется в северных областях страны, то рекомендуется взять «Северол» с присадками, сохраняющими консервативные свойства даже при очень сильных морозах.

Смазка наносится основательно, чтобы уменьшить усилие, которое потребуется для проворачивания рулевого управления. Без демонтажа рейки ни о какой полноценной смазке и речи быть не может. Особым составом AOF надо протереть зубчатую пару.

Демонтаж рейки

Пошаговые действия по демонтажу рейки своими руками выглядят так.

  1. Откручиваются три болта задней правой опоры ДВС.

Видео: ремонт рулевой рейки VW Passat B3, снятие и установка

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. Согласно заводским параметрам, величина свободного хода не должна превышать 10°. Если это не так, придётся провести настройку с помощью специального винта.

  1. Подтяжка должна проводиться медленно и плавно.
  2. Колёса машины нужно выставлять ровно по углу 90°.
  3. Лучше проводить регулировку вместе с напарником. Один человек настраивает регулировочный болт, другой вращает руль, чтобы его не заклинило.
  4. Обязательно проводить ходовые испытания после каждой настройки.
  5. Если руль проворачивается туго, возможно, надо ослабить регулировочный винт.

Как правило, сложности в процессе корректировки рейки не возникают. Однако можно столкнуться с проблемами с углом поворота. Так, чем сильнее затягивается винт, тем на меньший градус будут поворачиваться колёса автомобиля. А это негативно скажется на его манёвренности. По этой причине настройка винта должна проводиться строго по параметрам производителя — не стоит пытаться слишком отвести риску от намеченного заводом уровня.

Правильно отрегулированный руль после поворота должен автоматически возвращаться в исходное положение.

Видео: как правильно подтянуть рулевую рейку, не угробив её

Ремонт рулевой рейки автомобиля Passat B3 лучше доверять специалистам, в то время как регулировкой можно заняться и самостоятельно.

Источник

Устройство рулевой системы на VW Passat B3

Система рулевого управления обеспечивает смену направления движения, а также поддержание выбранного курса.

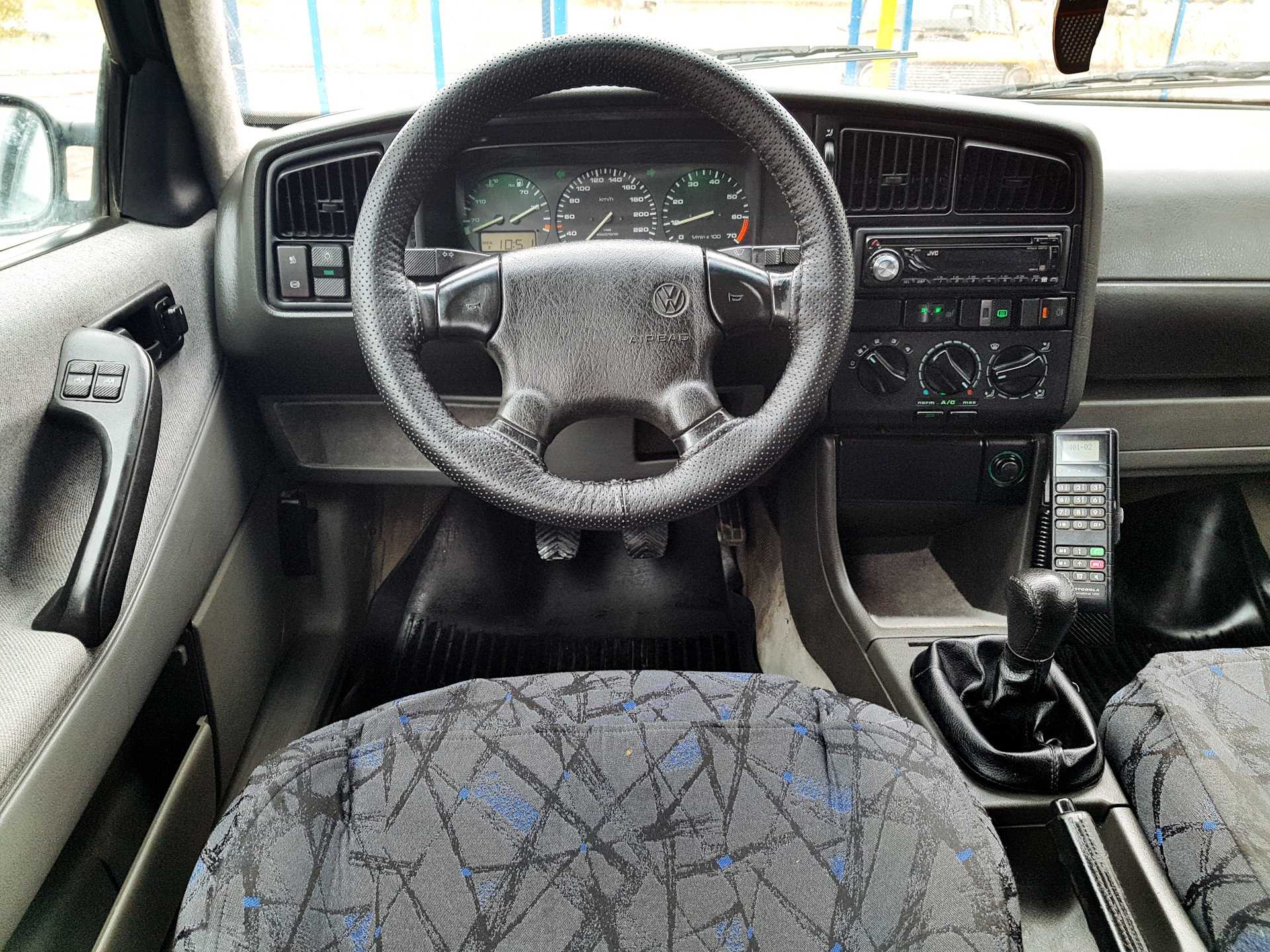

Руль и приборная панель «Пассата Б3». Источник фото: https://www.drive2.ru/r/volkswagen/passat/482912105062727691?fbclid=IwAR1-Nl5GAg4DvBDZ1ktncyXPVME4A7mppwcjtgeDfPR7aUsLL-9xXO8fCDI

Принципиально применяемая на «Фольксвагене Пассате Б3» конструкция ничем не отличается от вариантов, установленных на других моделях.

Основные компоненты

В состав системы входит:

  • руль;
  • колонка – вал с шарнирными соединениями;
  • рулевая рейка – вида «шестерня-вал», преобразует усилие поворота руля и передает его приводу колес;
  • привод (правый и левый) – система, взаимодействующая с поворотными кулаками колес, состоит из рулевых тяг, наконечников, рычагов.

В некоторых комплектациях «Пассата Б3» помимо перечисленных механических элементов реализованы усилитель руля (гидравлический – ГУР), амортизатор рулевого управления (демпфер).

Демпфер устанавливается между тягами и корпусом рейки, снижает вибрации руля. ГУР увеличивает созданное водителем усилие поворота, состоит из:

  • насоса;
  • распределяющей системы;
  • объединенного с рулевой рейкой цилиндра;
  • охладителя масла (для моделей «Пассат Б3» с дизельным мотором или кондиционером).

Рулевая колонка. Источник фото: https://aredi.ru/rulevaya_kolonka_passat_b5_1_6_3b0419502d_8251814352.html

Механическая часть рулевой рейки состоит из шестеренки и рейки, заключенных в металлический корпус. Зубья шестеренки и рейки прижимаются друг к другу пружинами. Максимальное значение поворота колес задается ограничителями.

Пошаговая инструкция по ремонту

В большинстве случаев успешность ремонта связана с грамотным подбором ремкомплекта. Профессионалы советуют брать элементы в комплекте от Bossca под каталожным номером 01215. Он состоит из следующих деталей.

  1. Правый сальник рейки в обойме.
  2. Левый сальник рейки без обоймы.
  3. Манжеты рулевого вала (верхний и нижний).
  4. Колпачки от трубки.
  5. Резиновое колечко под поршень.
  6. Заглушка, фиксирующая подшипник рулевого вала.
  7. Гайка для крепления вала.

Работы с пыльником

Выше было сказано, что пыльник рулевой рейки проверяется и заменяется при необходимости в первую очередь. Если вовремя этого не сделать, придётся ремонтировать уже весь узел.

Сложности никакой замена пыльника собой не представляет. Операция по силам любому «пассатоводу» с опытом. Подготовить для работы надо будет лишь несколько инструментов и расходников.

  1. Набор гаечных ключей для снятия рулевых тяг.
  2. Отвёртку, которой легче будет открутить винтики, стягивающие хомуты.
  3. Новые пыльники.
  4. Металлические хомуты.
  5. Немного солидола.

Разрыв пыльника на Passat B3 чаще всего происходит из-за механического повреждения. Поскольку он сделан из резины, то со временем устаревает, теряет прочность и рвётся при малейшем на него воздействии.

  1. Автомобиль надо поднять на эстакаду, затем демонтировать защиту двигателя (если она предусмотрена).
  2. Под передок установить домкрат, снять колесо.
  3. Отсоединить элементы, мешающие свободному доступу к пыльникам рейки.
  4. Открутить рулевые тяги.
  5. Снять хомуты.
  6. Вытянуть пыльник, используя плоскогубцы. Можно поворачивать кожух из стороны в сторону, чтобы упростить задачу.

Видео: замена пыльников рулевого механизма

Смазка механической рейки

«Солидол» — не единственная смазка, которую используют для обслуживания рулевой рейки. Неплохо зарекомендовали себя такие составы, как «Литол-24», «Циатим», «Фиол». Если автомобиль эксплуатируется в северных областях страны, то рекомендуется взять «Северол» с присадками, сохраняющими консервативные свойства даже при очень сильных морозах.

Смазка наносится основательно, чтобы уменьшить усилие, которое потребуется для проворачивания рулевого управления. Без демонтажа рейки ни о какой полноценной смазке и речи быть не может. Особым составом AOF надо протереть зубчатую пару.

Демонтаж рейки

Пошаговые действия по демонтажу рейки своими руками выглядят так.

  1. Откручиваются три болта задней правой опоры ДВС.

Видео: ремонт рулевой рейки VW Passat B3, снятие и установка

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. Согласно заводским параметрам, величина свободного хода не должна превышать 10°. Если это не так, придётся провести настройку с помощью специального винта.

  1. Подтяжка должна проводиться медленно и плавно.
  2. Колёса машины нужно выставлять ровно по углу 90°.
  3. Лучше проводить регулировку вместе с напарником. Один человек настраивает регулировочный болт, другой вращает руль, чтобы его не заклинило.
  4. Обязательно проводить ходовые испытания после каждой настройки.
  5. Если руль проворачивается туго, возможно, надо ослабить регулировочный винт.

Как правило, сложности в процессе корректировки рейки не возникают. Однако можно столкнуться с проблемами с углом поворота. Так, чем сильнее затягивается винт, тем на меньший градус будут поворачиваться колёса автомобиля. А это негативно скажется на его манёвренности. По этой причине настройка винта должна проводиться строго по параметрам производителя — не стоит пытаться слишком отвести риску от намеченного заводом уровня.

Правильно отрегулированный руль после поворота должен автоматически возвращаться в исходное положение.

Видео: как правильно подтянуть рулевую рейку, не угробив её

Ремонт рулевой рейки автомобиля Passat B3 лучше доверять специалистам, в то время как регулировкой можно заняться и самостоятельно.

Источник статьи: http://bumper.guru/zarubezhnye-avto/volkswagen/rulevaya-reyka-passat-b3.html

Пошаговая инструкция по ремонту

В большинстве случаев успешность ремонта связана с грамотным подбором ремкомплекта. Профессионалы советуют брать элементы в комплекте от Bossca под каталожным номером 01215. Он состоит из следующих деталей.

  1. Правый сальник рейки в обойме.
  2. Левый сальник рейки без обоймы.
  3. Манжеты рулевого вала (верхний и нижний).
  4. Колпачки от трубки.
  5. Резиновое колечко под поршень.
  6. Заглушка, фиксирующая подшипник рулевого вала.
  7. Гайка для крепления вала.

Работы с пыльником

Выше было сказано, что пыльник рулевой рейки проверяется и заменяется при необходимости в первую очередь. Если вовремя этого не сделать, придётся ремонтировать уже весь узел.

Сложности никакой замена пыльника собой не представляет. Операция по силам любому «пассатоводу» с опытом. Подготовить для работы надо будет лишь несколько инструментов и расходников.

  1. Набор гаечных ключей для снятия рулевых тяг.
  2. Отвёртку, которой легче будет открутить винтики, стягивающие хомуты.
  3. Новые пыльники.
  4. Металлические хомуты.
  5. Немного солидола.

Разрыв пыльника на Passat B3 чаще всего происходит из-за механического повреждения. Поскольку он сделан из резины, то со временем устаревает, теряет прочность и рвётся при малейшем на него воздействии.

  1. Автомобиль надо поднять на эстакаду, затем демонтировать защиту двигателя (если она предусмотрена).
  2. Под передок установить домкрат, снять колесо.
  3. Отсоединить элементы, мешающие свободному доступу к пыльникам рейки.
  4. Открутить рулевые тяги.
  5. Снять хомуты.
  6. Вытянуть пыльник, используя плоскогубцы. Можно поворачивать кожух из стороны в сторону, чтобы упростить задачу.

Видео: замена пыльников рулевого механизма

Смазка механической рейки

«Солидол» — не единственная смазка, которую используют для обслуживания рулевой рейки. Неплохо зарекомендовали себя такие составы, как «Литол-24», «Циатим», «Фиол». Если автомобиль эксплуатируется в северных областях страны, то рекомендуется взять «Северол» с присадками, сохраняющими консервативные свойства даже при очень сильных морозах.

Смазка наносится основательно, чтобы уменьшить усилие, которое потребуется для проворачивания рулевого управления. Без демонтажа рейки ни о какой полноценной смазке и речи быть не может. Особым составом AOF надо протереть зубчатую пару.

Демонтаж рейки

Пошаговые действия по демонтажу рейки своими руками выглядят так.

  1. Откручиваются три болта задней правой опоры ДВС.

Видео: ремонт рулевой рейки VW Passat B3, снятие и установка

Регулировка рулевой

Регулировка рулевой рейки проводится при обнаружении люфта. Согласно заводским параметрам, величина свободного хода не должна превышать 10°. Если это не так, придётся провести настройку с помощью специального винта.

  1. Подтяжка должна проводиться медленно и плавно.
  2. Колёса машины нужно выставлять ровно по углу 90°.
  3. Лучше проводить регулировку вместе с напарником. Один человек настраивает регулировочный болт, другой вращает руль, чтобы его не заклинило.
  4. Обязательно проводить ходовые испытания после каждой настройки.
  5. Если руль проворачивается туго, возможно, надо ослабить регулировочный винт.

Как правило, сложности в процессе корректировки рейки не возникают. Однако можно столкнуться с проблемами с углом поворота. Так, чем сильнее затягивается винт, тем на меньший градус будут поворачиваться колёса автомобиля. А это негативно скажется на его манёвренности. По этой причине настройка винта должна проводиться строго по параметрам производителя — не стоит пытаться слишком отвести риску от намеченного заводом уровня.

Правильно отрегулированный руль после поворота должен автоматически возвращаться в исходное положение.

Видео: как правильно подтянуть рулевую рейку, не угробив её

Ремонт рулевой рейки автомобиля Passat B3 лучше доверять специалистам, в то время как регулировкой можно заняться и самостоятельно.

Замена рулевой тяги на VW Passat B3

Порядок работ применим для автомобилей:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

информация применима для ремонта и других автомобилей

Имеем Фольксваген Пассат Б3 1990 г.в. мотор PF.

домкратим и откручиваем колесо.

снимаем вибродемпфер (чтоб не мешался).

откручиваем крепление рейки ГУР, кстате вот «рифлёная» рейка ZF.

откручиваем тягу ключем на «32», тчательно моем и вытираем шток.

зажимаем пыльник металлическим хомутом, пластиковый не пойдет.

заодно поменял наконечники, хотя старые были нормальные. Тормозные диски от PG. Датчики ABS от VW Passat B4 с разъёмом.

не забывайте смазывать болты, потом легче будет ).

левая меняется аналогично правой только без откручивания крепления рейки, подрамника и «кирпича».

Заодно поменял задние саленблоки рычагов.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник статьи: http://vwts.ru/articles/steering/vw-passat-b3-zamena-rulevoy-tyagi.html

Из чего состоит рулевая рейка Volkswagen: особенности конструкции

Рулевая рейка- механизм, передающий колесам направление движения поворотом руля, состоит из трех основных частей:

  • зубчатый вал
  • втулка опорная
  • золотниковый механизм.

При эксплуатации автомобиля некоторые элементы данного механизма изнашиваются в первую очередь, это могут быть:

  • Гидробарьерные кольца
  • Сальники (резиновые уплотнители)
  • Опорные втулки

Эти детали входят в ремкомплект рулевой рейки фольксваген.

Хотя внешний вид деталей механизмов с гидроусилителем руля и без него, а также различных моделей фольксваген отличается, их назначение и последовательность будут одинаковы как при ремонте рулевой рейки фольксваген пассат, так и при ремонте рулевой рейки фольксваген гольф, то есть производится замена поврежденных элементов.

Восстановительные работы

В большинстве случаев можно обойтись без покупки нового узла. Если у вас достаточно опыта и желания, можно попробовать выполнить обслуживание рулевой рейки в гаражных условиях. Процедура включает следующие действия:

  1. Снимите клеммы с аккумуляторной батареи, выровняйте рулевое колесо. Далее  открутите головкой на 10 рулевой кардан, зафиксировав руль ремнем безопасности. Снимите рейку и зажмите ее в тисках.
  2. Установите метку, чтобы при установке правильно поставить узел, ведь рулевое колесо должно быть только в определенном положении. Открутите три гайки Т-30 на крышке распределителя, гайку прижимного механизма, заглушку и гайку распределителя. Демонтируйте шесть винтов E-30 электрического мотора и уберите его в сторону.
  3. Извлеките вал рулевой рейки из корпуса и зафиксируйте его в тисках. При помощи отвертки снимите шкив шнекового подшипника, после чего открутите гайку.
  4. Отполируйте вал, замените шарики при их сильном износе (их количество 85 штук).
  5. Проверьте ремешок рейки на наличие надрывов и повреждений. При необходимости замените его или проведите натяжку.
  6. Смажьте шнек подшипников специальной смазкой с рабочей температурой от -40 до +160 градусов Цельсия.
  7. Проверьте целостность пыльников и все детали на наличие люфтов.
  8. Установите новый подшипник и соберите полностью рулевую рейку.

Это основные процедуры по обслуживанию рулевой рейки на Ford Focus 3. На работу может уйти несколько часов, поэтому выделите для этого дела свой выходной.

Как только рулевая рейка будет установлена, проведите тест-драйв машины. Проверьте курсовую устойчивость и наличие стука. Если проблему устранить не удалось, обратитесь в сервисный центр для диагностики. В мастерских механики могут замерить шумы от рулевой рейки и сравнить полученные данные с эталонной диаграммой.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

  • сальники;
  • тефлоновые и резиновые кольца;
  • втулки и подшипники;
  • заглушки;
  • гайки.

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

  • Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
  • Снять защиту двигателя (при наличии).
  • Поддомкратить перед машины и снять колесо.
  • Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
  • Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
  • Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
  • Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
  • Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
  • Прикрутить в обратном порядке снятые узлы.

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

  • колеса машины должны быть выставлены параллельно кузову машины;
  • слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
  • также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
  • для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
  • после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Ремонт или замена рулевой рейки

В большинстве случаев восстановление рейки Passat B3 доверяют мастерам в СТО. Даже банальный демонтаж — процедура непростая. С другой стороны, бо́льшая часть российских владельцев автомобиля наловчилась самостоятельно проводить регулировки и исправлять мелкие проблемы.

  1. Заменить износившийся пыльник. Кожух этот легко меняется на смотровой яме. Перед установкой новой защиты необходимо не забыть очистить от грязи все элементы.
  2. Устранить протечки жидкости ГУР на шлангах. Процедура сводится к опустошению системы и замене трубок.
  3. Отрегулировать натяжение ремня. В крайнем случае, если настройка не помогает, элемент можно заменить. Проскальзывание ремённой передачи ухудшает функционирование усилителя, затрудняет ход руля.
  4. Проверить шкив гидронасоса, его работу.

Конструкция оригинальной рейки на Passat B3 предполагает регулировку зазоров в передаточном узле. На первых стадиях износа шестерёнок люфт устраняется путём подтягивания винтов. Если подходить к этой работе спустя рукава, можно по невнимательности не оставить зазоров. В этом случае зубчатая передача будет изнашиваться в несколько раз быстрее.

Наиболее распространёнными типами неполадок рулевой рейки на автомобиле Passat B3 являются:

  • свободный ход подшипников, их выработка;
  • стачивание зубьев на рейке или валу;
  • пропускание манжет, сальников;
  • деформация вала или самой рейки, что случается нередко после попадания колеса автомобиля в яму или вследствие удара;
  • изнашивание цилиндров и втулок.

Часть перечисленных неисправностей устраняется с помощью установки ремкомплекта. А вот, например, рейку с изношенными зубьями желательно заменить целиком, ремонт здесь не поможет.

Способы восстановления рулевой рейки принято классифицировать по степени сложности и затратности работ.

  1. Профилактический или незначительный ремонт, который выполняется в случае нарушений нормальной работы узла или вследствие загрязнения и небольшого воздействия коррозии. Рейка в таком случае просто разбирается, очищается, производится замена жидкости.
  2. Комплексный ремонт, подразумевающий наличие каких-либо неисправных деталей. Последние обязательно подлежат восстановлению или замене. В число таких элементов, как правило, входят сальники, втулки, различные прокладки.
  3. Полноценный или капитальный ремонт — это фактически замена. Проводится в самом крайнем случае, когда восстановить отдельные элементы рейки просто невозможно или нецелесообразно ввиду разных причин.

Обычно профилактический ремонт не занимает больше полутора часов, если за дело взялся профи. Демонтаж и установка проходит уже дольше — примерно около 4–5 часов. Если производится капитальная замена узла, то рекомендуется выбирать модели производителей ZR или TRW. Что касается пыльников и рулевых тяг, то их хорошо делает Lemforder. Стоимость качественной новой рейки варьируется в пределах 9–11 тыс. рублей, тогда как ремонт в СТО обходится в 6 тыс. рублей.

Ремонт рулевой рейки «Форда Фокус»

Если у вас «Форд Фокус 3», ремонт рулевой рейки и ЭГУРа получится сделать, имея простейший набор инструментов, домкрат, ключи, а также новые детали. Чаще всего поломка происходит из-за того, что пришли в негодность опорные втулки, а также зубцы. Устройство имеет такие конструктивные особенности, что из-за сильнейших ударов, которые испытывает подвеска во время езды по плохому дорожному полотну, приходит в негодность рулевой механизм. Ремонт заключается в том, что неисправные элементы перебираются либо заменяются на новые. Кроме того, можно купить и установить усиленные детали, срок службы которых намного больше.

Чтобы сделать ремонт рулевой рейки «Форда Фокус 2» своими руками, следует приобрести ремкомплект, то есть сальники для данной модели авто. В случае, когда ремонтные работы производятся в первый раз, потребуется также гайка. Ее вы установите на место заводской, которая сделана из пластика. Гайка необходима, чтобы подтянуть устройство.

Для того чтобы отшлифовать шток после ремонта, а также убрать небольшие неровности, потребуется токарный станок.

Кроме того, понадобится прижимная вилка, с ее помощью можно устранить люфт в зацеплении рейки с шестерней, а также пружина, которую вы установите между регулировочной гайкой и вилкой.

Собранное устройство отправляют на стенд, где производится ее испытание под давлением.

Чтобы выполнить замену или ремонт рулевой рейки «Форда Фокус», придерживайтесь описанного ниже алгоритма:

  1. Подготовьте машину к ремонту: транспортное средство должно быть поднято на подъемнике, крепления колес ослаблены, клеммы аккумулятора сняты. Конечно, можно загнать машину на яму, однако в этом случае проводить ремонт рулевой рейки «Форда Фокус» будет сложнее. Из-за того, что авто будет стоять на колодках, производить манипуляции окажется неудобно.
  2. Демонтируйте подрамник, для этого необходимо открутить болты, с помощью которых он крепится. Затем снимите крепление рулевого вала.
  3. Открутите болты крепления трубок высокого давления.
  4. Отсоедините крепления рулевой рейки на «Форде Фокус», затем снимите ее.
  5. Выполните разборку механизма, очистите его от загрязнений изнутри и снаружи, затем промойте рейку.
  6. Рекомендуется установить новую гайку бокового подтягивания, цена ее небольшая, кроме того, заменив данный элемент, вы избавите себя от повторной разборки механизма, если штатная гайка придет в негодность.
  7. Демонтируйте шток рейки, нередко он покрывается ржавчиной, образуются протечки.
  8. Произведите разборку устройства, установите новые детали, если заводские испорчены.
  9. Восстановите шток.
  10. После ремонта выполните сборку рулевой рейки «Форда Фокус», затем проверьте ее работу, используя стенд, если он у вас есть. Обтяните пыльники хомутами.
  11. Поставьте рулевое колесо ровно, монтируйте рейку на место, установите подрамник.
  12. Сделайте промывку системы, а затем залейте новую рабочую жидкость.

Ремонт рулевой рейки «Форда Фокус» завершен. Чтобы механизм исправно функционировал, при проведении ремонтных работ может потребоваться замена некоторых элементов. После восстановления он должен работать без поломок в течение длительного времени.

Как смазать рулевую рейку?

Заменить масло или смазку рейки невозможно без ее демонтажа. И для этого совершенно не обязательно отправлять машину в сервис. Прежде чем применять новую смазку для деталей механизма, необходимо для начала избавиться от старой, предварительно разобрав деталь. Нужно заранее подготовить саму смазку и пару хомутов, а затем приступать к работе

Важно, чтобы смазочный материал подходил еще и для материалов, из которых изготовлены пыльники

  1. Для начала нужно поднять левую часть машины, вывернуть руль вправо и снять колесо.
  2. Затем немного отчистить прилегающую территорию.
  3. Ослабить многоразовую малую стяжку на правом пыльнике и разрезать большой внутренний одноразовый хомут.
  4. Сдвинув гофру вверх по валу, можно увидеть наличие смазки.
  5. Далее смазать, не жалея материала, рейку и сам пыльник изнутри. Повернуть руль до упора пару раз и добавить еще смазки. Установить обратно с применением заранее купленного хомута.
  6. Провести ту же самую операцию с левой стороны.

Процедуру смены смазки следует повторять регулярно, чтобы механизм руля прослужил Вам долгие годы. Для обработки деталей нужно использовать только рекомендованные производителем смазки и масла.

Главным условие для долголетия и надежности работы рейки является ее герметичность, так как в случае нарушения защитных уплотнений, ни качества, ни свойства смазки не сыграют особой роли в работе узла.

Очень важно наполнить рейку смазывающим веществом до самого конца, это обеспечит четкость управления и долгий срок службы механизма и самой смазки. Стоит также набить вещество и в пыльники, заодно проверив их целостность

В случае обнаружения малейших трещин и разрывов на них, нужно срочно заняться их заменой. В противном случае рулевая рейка будет «течь». Ведь прямое назначение пыльников заключается в защите рулевого механизма от грязи, пыли, влаги и вытекания смазки из картера. Такое повреждение может повлечь за собой скорый износ и выход механизмов из строя.

Даже на новом автомобиле рекомендуется проверить проверять наличие необходимого количества вещества.

Когда стоит вопрос чем лучше смазать рулевую рейку, то очень важно обращать внимание на устойчивость к перепадам температур. Замерзшее смазывающее вещество не повлечет за собой никаких положительных последствий

Ремонт рулевой рейки — занятие не благодарное. Если заменить какие-то ее составляющие, то эффект будет недолгим. Поэтому лучшим решением при износе механизма будет установка полностью новой рулевой рейки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
