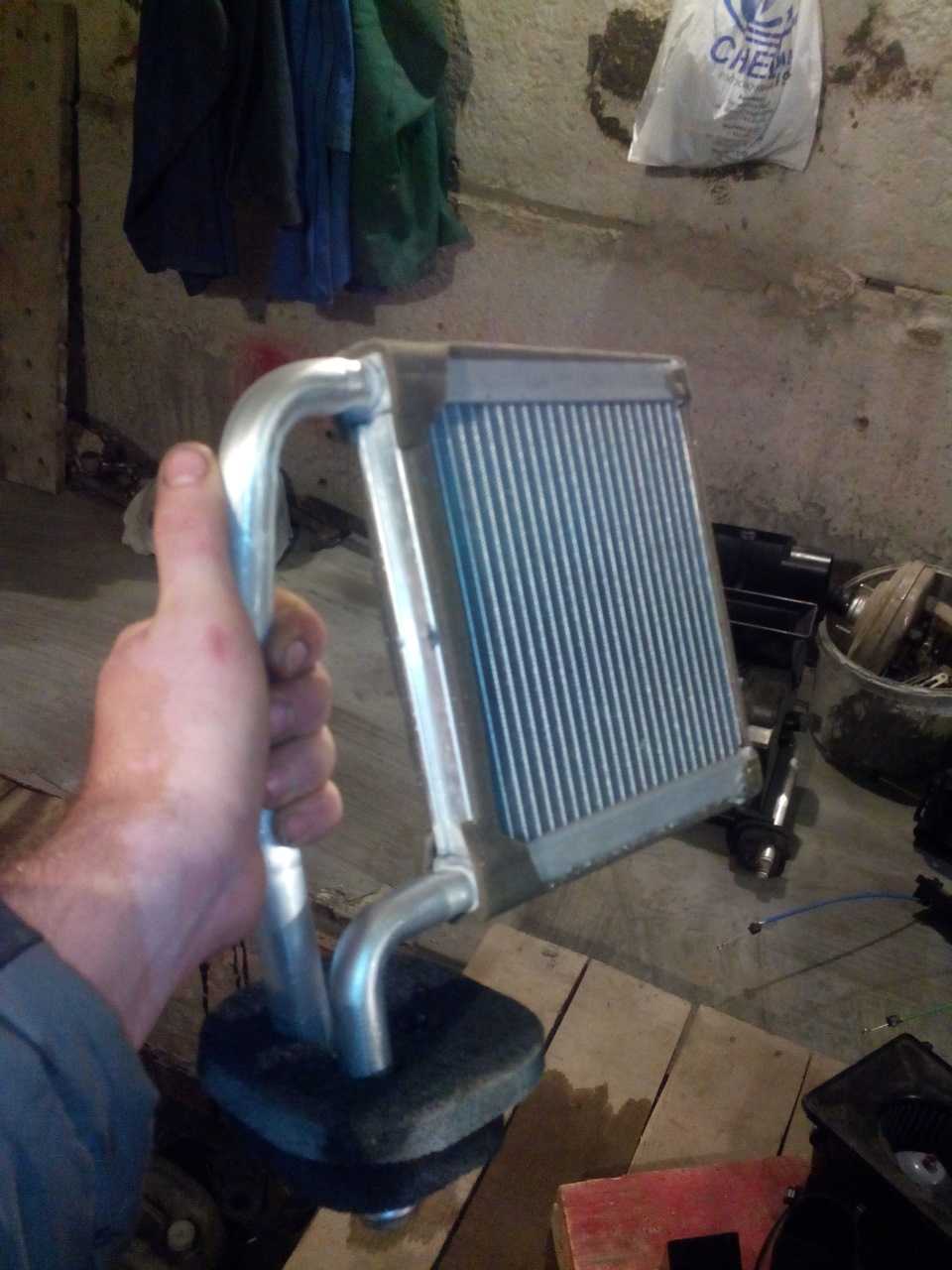

Самостоятельная замена радиатора печки ваз 2114/15: как провести процедуру разными способами

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Для демонтажа панели приборов ВАЗ 2110 не требуется высокой квалификации. Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. Сам комплекс оснащен разборным корпусом и разделяется на несколько составляющих для ремонта или тюнинга.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для демонтажа и разборки комбинации приборов требуются две отвертки:

• набор гаечных ключей и головок;
• короткая с крестообразным жалом;
• обычной длины с крестообразным жалом.

Подготовительные работы

Подготовка к снятию панели приборов включает в себя:

• отключение питания бортовой сети, снятием клеммы аккумулятора;
• демонтаж рулевого колеса и облицовки колонки;
• удаление перчаточного ящика;
• ряд владельцев снимает передние сидения, освобождая дополнительное пространство для работы.

Инструкция по снятию панели приборов

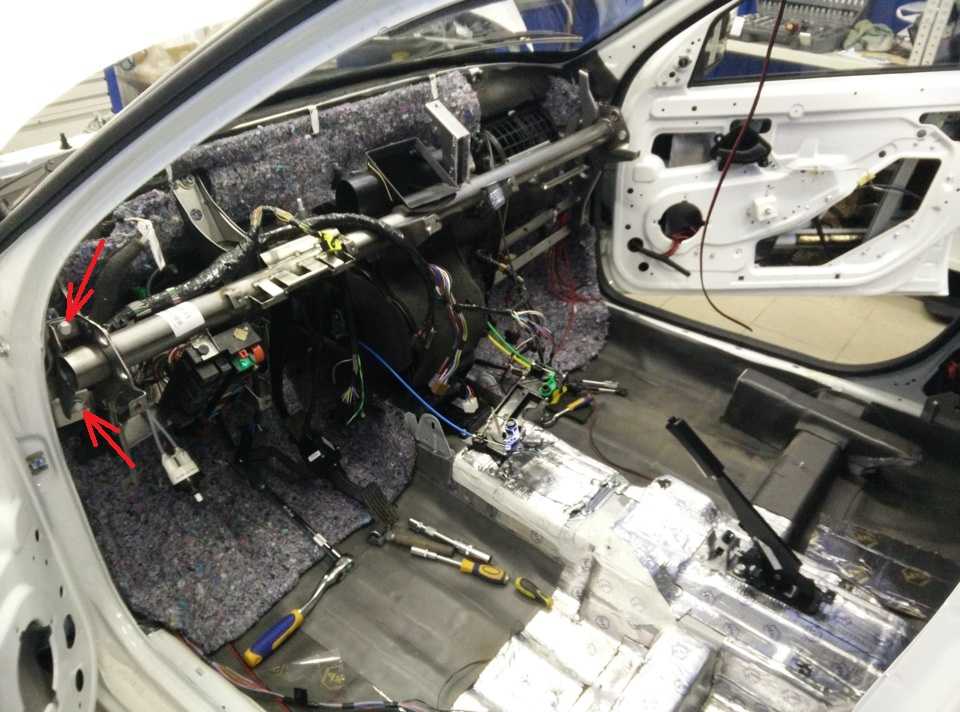

Пошаговая разборка торпедо ВАЗ 2110:

1. Демонтировать винты крепления щитка в ногах пассажира и сам щиток.
2. По аналогичной схеме убрать щиток со стороны водителя.
3. Вынуть криволинейную заглушку, расположенную под рычагом стояночного тормоза.
4. Открутить четыре винта крепления крышки центральной консоли к кронштейнам. Точки крепления размещены по бокам в центре и на задней кромке.
5. Отключить колодки клавиш управления стеклоподъемниками (в случае их установки на автомобиль). Снять разъем прикуривателя.
6. Снять защитный чехол рычага переключения скоростей с корпуса крышки консоли. Демонтаж выполняется аккуратно, чтобы не разорвать чехол.
7. Убрать крышку центральной консоли с автомобиля.
8. Снять воздуховоды подачи теплого воздуха к задним сидениям.
9. Открутить гайки крепления нижней части.
10. Демонтировать пластиковые накладки на передних стойках крыши.
11. Снять магнитолу, блок управления отопителем, часы, бортовой блок индикации.
12. Вынуть заглушки, расположенные по верхней кромке панели, в районе маленьких нерегулируемых дефлекторов.
13. Выкрутить расположенные под ними гайки фиксации.
14. Открутить винты крепления кожуха по нижней кромке. Два винта расположены слева, третий крепит диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в полости под перчаточным ящиком.
15. Снять монтажный блок.
16. Аккуратно вынуть пластиковый кожух с посадочных мест. Возможно потребуется снятие пластиковых стяжек, которыми крепится проводка.

Приора: как снять панель?

Если вы хотите установить в своей Ладе Приоре шумоизоляцию или тюнинговать салон, для этого вам придется сперва демонтировать ее приборную панель.

Сделать это вы сможете самостоятельно, если будете действовать согласно нашей инструкции.

Лада Приора: как самому снять панель приборов

Приготовьте отвертки – шлицевую и крестообразную, и торцевые гаечные ключи № 8 и 10.

1. Первым делом отсоедините силовой провод от минусовой клеммы аккумулятора.
2. Демонтируйте рулевое колесо.
3. Отверните болты, крепящие облицовку рулевой колонки.
4. После этого извлеките подрулевые переключатели.
5. Отверните болты, удерживающие пластиковую облицовку напольного тоннеля, затем снимите эту облицовку.
6. Извлеките приборы.
7. Открутите левый и правый винт, крепящие центральную консоль.
8. Снимите обшивку левой и правой передней стойки. Для этого отожмите пластмассовые защелки, фиксирующие их.
9. Подденьте шлицевой отверткой декоративные решетки сопел обдува правого и левого переднего бокового стекла. Под ними вы обнаружите гайки, удерживающие верхнюю часть панели. Открутите их торцевым ключом № 10.
10. Снимите пластмассовую крышку с блока предохранителей, для этого поверните на 90 градусов все три замка крышки и отщелкните фиксаторы.
11. Отверните винты, удерживающие усилитель приборной панели, и извлеките его.
12. Открутите два винта, крепящие панель снизу (слева и справа). Открутите еще два винта крепления, один из них находится левее рулевой колонки, а второй расположен справа под приборной панелью.
13. Теперь гаечным ключом № 8 окрутите болт, удерживающий наконечник «массового» провода приборной панели.
14. Фиксаторы колодок проводов приборной панели сдвиньте вправо. После этого отсоедините все три колодки от разъемов, укрепленных на кронштейне.
15. Отсоедините от разъемов колодки проводов, идущих от замка зажигания и от электроусилителя руля.
16. Торцевым ключом № 10 отверните гайку, прижимающую провод «массы» из жгута проводов панели к кронштейну электронных блоков.
17. Отсоедините колодку проводов приборной панели от жгута проводов системы зажигания, для этого сдвиньте ее фиксатор.
18. Аналогичным образом отсоедините колодки проводов, идущих к блоку управления подушкой безопасности и к блоку управления электропакетом.
19. Вместе с помощником потяните панель на себя, снимите ее и вытащите из салона.

Назначение панели

Главное назначение панели приборов – информировать водителя о текущем состоянии автомобиля. На Газели все приборы и индикаторы расположены на небольшом участке торпеды. Водители привыкают к такому расположению приборов.

Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными индикаторами. Самыми большими по размерам являются циферблаты тахометра и спидометра. Основным прибором считается спидометр, поэтому он всегда находится по центру.

Третьим по размерам прибором является указатель температуры охлаждающей жидкости. Кроме этого, на приборке размещаются циферблаты зарядки аккумуляторной батареи, количества бензина. Реже присутствует циферблат масла.

Читайте:

Приборка старого образца

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Знаки на приборной панели ГАЗель Некст

Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2021 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.

Важно! Все указатели разбиваются на три цвета:

• красный;
• оранжевый/желтый;
• зеленый.

При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.

• 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
• 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
• 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
• 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
• 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
• 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
• 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
• 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
• 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
• 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
• 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
• 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
• 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
• 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
• 18 – требование пристегнуть ремни безопасности.
• 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
• 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
• 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
• 22 – EBD отказ или системная ошибка.
• 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
• 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
• 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
• 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
• 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
• 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
• 31 – машина стоит на ручнике, движение невозможно.
• 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
• 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
• 34 – стандартная лампа говорит о включенных кормовых противотуманок.

Как снять торпеду газель 3302

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита… Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных. Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать… Также было куплено: 4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5) 2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов! Внимание, потребуется снять: — Клейму с акб — боковые стойки — пластмаски с местами под штатные динамики — боковые крышки панели — приборную доску — среднюю часть(хз как название) между 4,5 и 6,7 — нижний бардачек — правый подстаканник — поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтаться Требуется открутить патрубки радиатора печки в салоне

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку.

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

Как снять щиток приборов на газели Next

Примерно те же ощущения испытывают сваперы, впервые столкнувшись с подобными изделиями. Вот я и подумал, чем бы заняться в пятницу вечером? Может, пошевелить стрелками?

Чтобы оживить такую приборку, нужно или иметь родные моторные мозги-источник цифрового сигнала (хотя их вы скорее всего продадите другому счастливчику-газелисту вместе с замечательным двигателем системы «Камень»), или что-нибудь, эти мозги заменяющее (выдающее те же команды). Или можно заменить приборку на какую-нибудь старую. У каждого варианта несомненно есть свои плюсы и минусы.

В следующих видеороликах компьютер с мышкой будет заменен на коробочку — преобразователь данных из формата Toyota цифровой шины в газелевскую. После чего приступим к приборкам Ford, VW.

За предоставленное на растерзание оборудование спасибо Мише и Денису, вы лучшие =) Надеюсь что предсерийные макеты будущего устройства можно будет испытать уже в этом году. Устройство как обычно будет универсальным, т.е. будет годиться для любой машины с цифровой приборной панелью (CAN или MPX/BEAN)

Схема установки автосигнализации Starline B94 на автомобиль ГАЗель-Next с 2012 года

Автосигнализация Starline B94 — сигнализация с автозапуском двигателя, дальность управления 2000 метров

Снимаем щиток приборов ГАЗель Next. Для этого демонтируем подторпедник, далее открутив 4 самореза снимаем рулевой кожух. Снимаем накладку щитка приборов и отвернув 4 самореза крепления, снимаем сам щиток

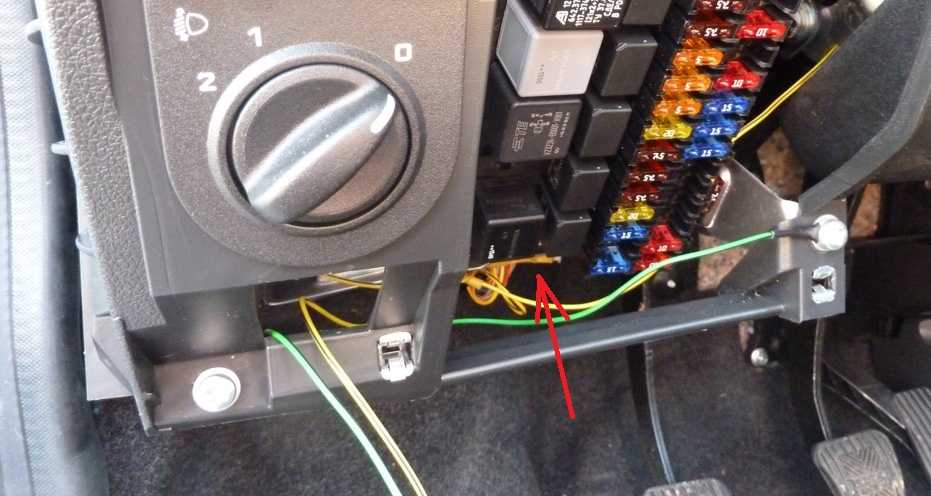

Блок сигнализации устанавливаем за щиток приборов

Подключаем «массу» сигнализации за щитком приборов

В разъеме щитка приборов подключаем контроль ручного тормоза согласно схеме 1, концевики дверей согласно схеме 2 и аварийную сигнализацию.

Ремонт щитка приборов ГАЗель Нэкст. ( супрессоры от перенапряжения)

Программируемая функция Значение функции

9.длительность прокрутки стартера 6,0 сек

Настраиваем датчик удара и наклона. Проверяем работу сигнализации. Сборку салона ГАЗель Next производим в обратной последовательности.

Панель приборов состоит из металлического силового каркаса, пластмассового каркаса и съемных деталей.

Пластмассовый каркас прикреплен к металлическому каркасу тринадцатью отрывными заклепками.

В сборе каркас крепится к панелям кабины винтами и пластиковыми держателями.

Отсоединяем минусовую клемму аккумулятора

Отсоединяем плюсовую клемму аккумулятора

В подкапотном пространстве выкручиваем стяжной болт клеммового соединения верхнего и нижнего промежуточных валов и отсоединяем промежуточный вал рулевого управления

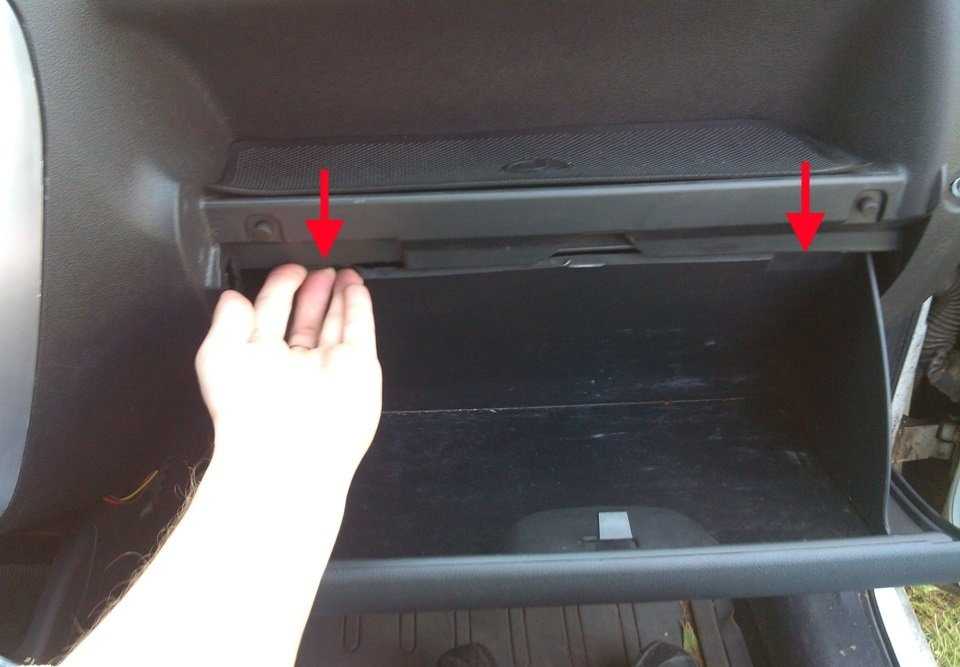

Тянем за края двух углублений в нижнем декоративном щитке и, преодолевая сопротивление фиксаторов, снимаем щиток, выведя его оси из зацепления с осями петель

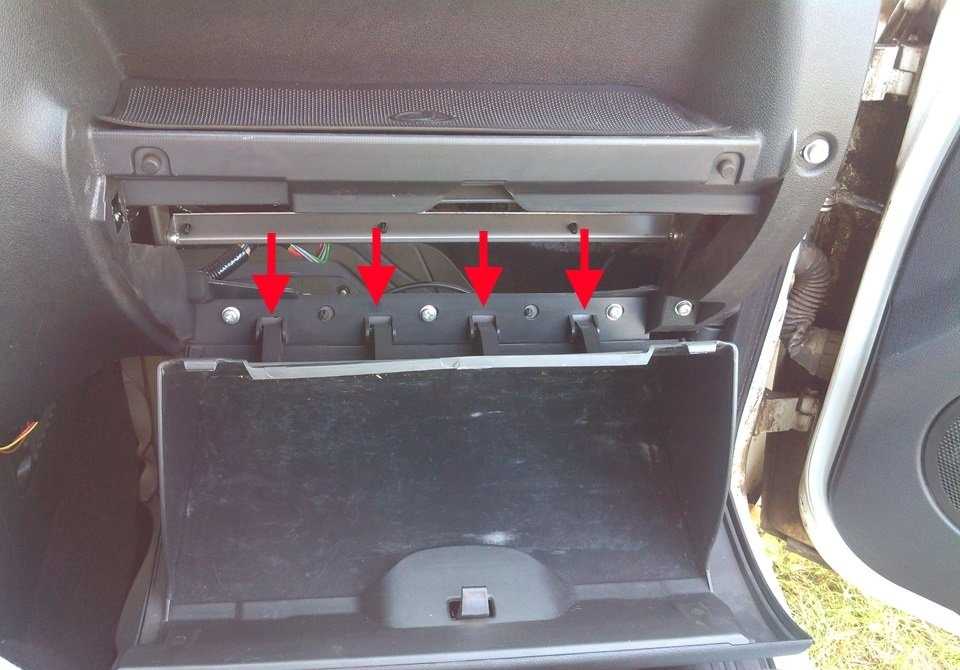

Выводим оси ящика из зацепления с осями петель и снимаем ящик

Выкручиваем два винта слева крепления нижней облицовки

Выкручиваем два винта справа крепления нижней облицовки

Тянем за края и выводим из зацепления с панелью сначала два пружинных держателя, расположенные по бокам облицовки, затем защелки, расположенные сверху и снимаем облицовку

Снимаем рулевое колесо, предварительно установив колеса прямо.

Снимаем кожух рулевой колонки. Снимаем блок подрулевых переключателей в сборе

как снять панель приборов на Газели Next

Разъединяем колодку жгута проводов выключателя приборов и замка зажигания

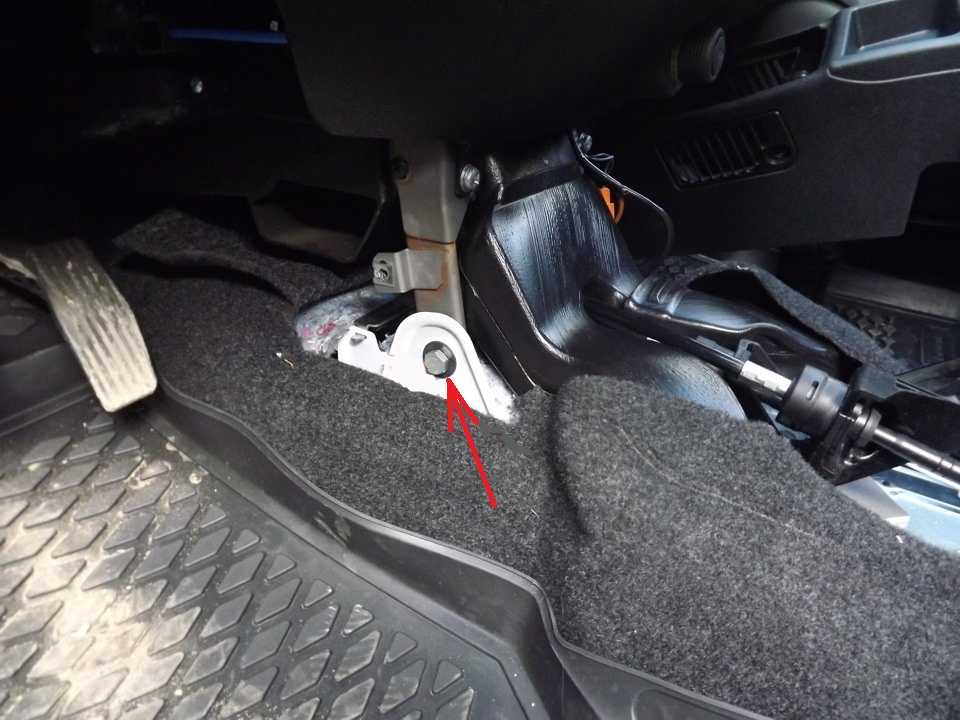

Под панелью приборов выкручиваем два болта крепления шаровой опоры верхнего промежуточного вала

READ  Замена топливного фильтра ssangyong actyon дизель

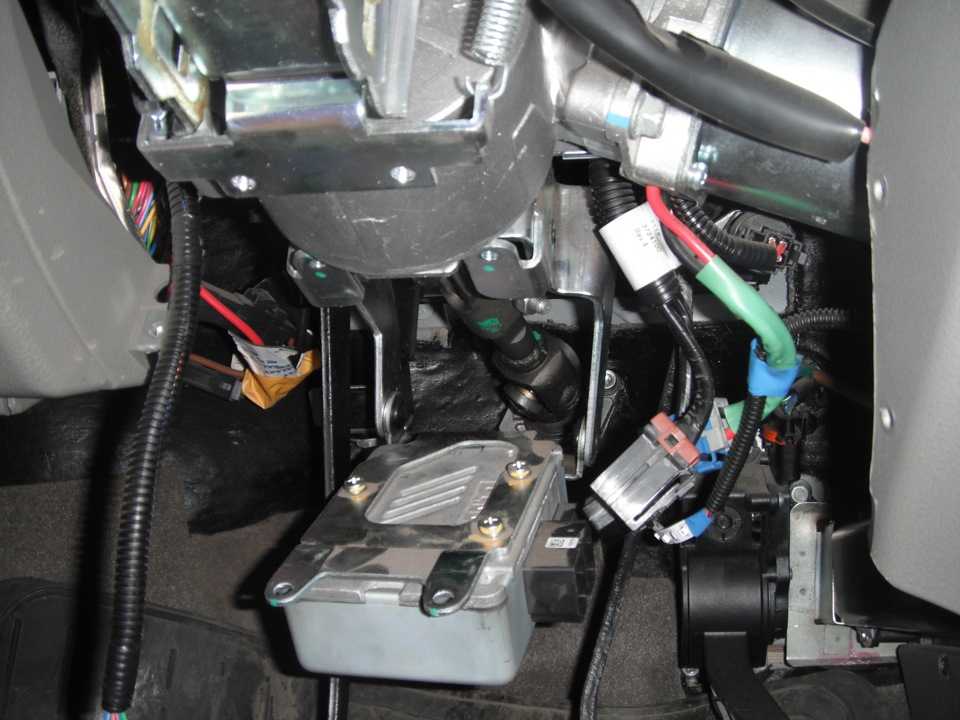

Выкручиваем два болта крепления рулевой колонки к каркасу панели приборов слева

Выкручиваем два болта крепления рулевой колонки справа и снимаем рулевую колонку

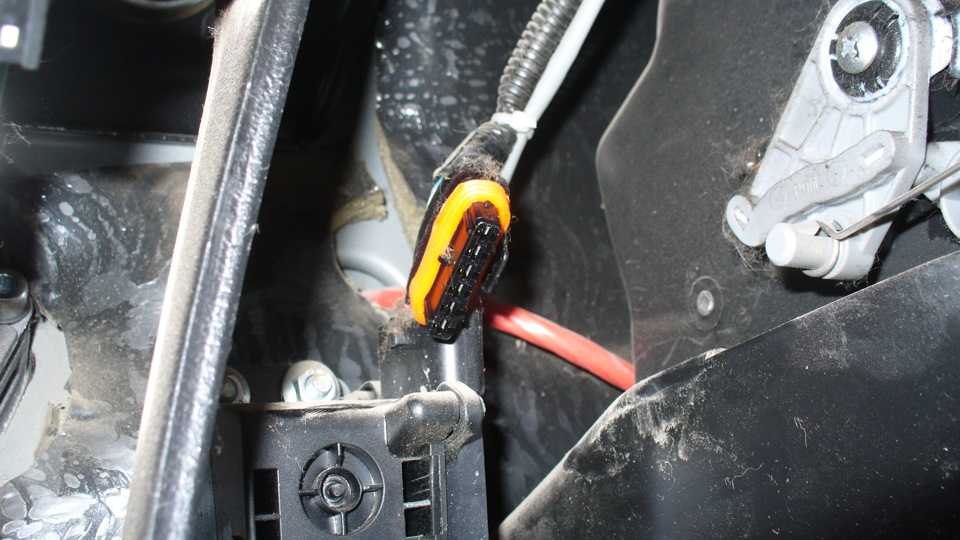

Разъединяем разъемы жгутов проводов, расположенные под панелью приборов

Отжимаем фиксатор и отсоединяем колодку проводов от электродвигателя вентилятора

Отсоединяем колодку проводов от добавочного резистора

Выкручиваем болт крепления и отсоединяем опору каркаса панели от кронштейна кабины.

Вынимаем заглушку в верхней центральной части панели приборов (возле ветрового стекла) и выкручиваем болт крепления панели к кронштейну щита передка.

Извлекаем заглушки и выкручиваем два болта слева крепления каркаса панели к стойке кабины

Выкручиваем два болта справа крепления каркаса панели к стойке кабины

Приподнимаем панель приборов вверх на шесть – восемь мм, выводя боковые зацепы панели из зацепления с прямоугольными отверстиями в передних стойках кабины.

Тянем, панель приборов назад, выводим установочные выступы панели из зацепления со щитом передка и снимаем панель.

Устанавливаем панель приборов в обратной последовательности.

Функционал

Работает почти всегда все исправно без мельчайших поломок, но еще новейшую панель можно доработать. Многим не нравится слабенькая подсветка устройств, которая ночкой вообщем фактически никчемна. Рекомендуется установить вовнутрь устройств и по всему периметру панели LED освещение и диоды для наилучшего зрительного восприятия. Новый щиток устройств Газель имеет практически 20 индикаторов, которые загораются при появлении дефектов.

Разбор панели приборов газель бизнес.

Как снять панель приборов Газель

Как снять панель приборов ГАЗЕЛЬ бизнес в сборе.

4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.

Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.

Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Пошаговая инструкция по разбору

1. Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ. Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления. В панель приборов входит множество контрольных приборов и элементов управления.

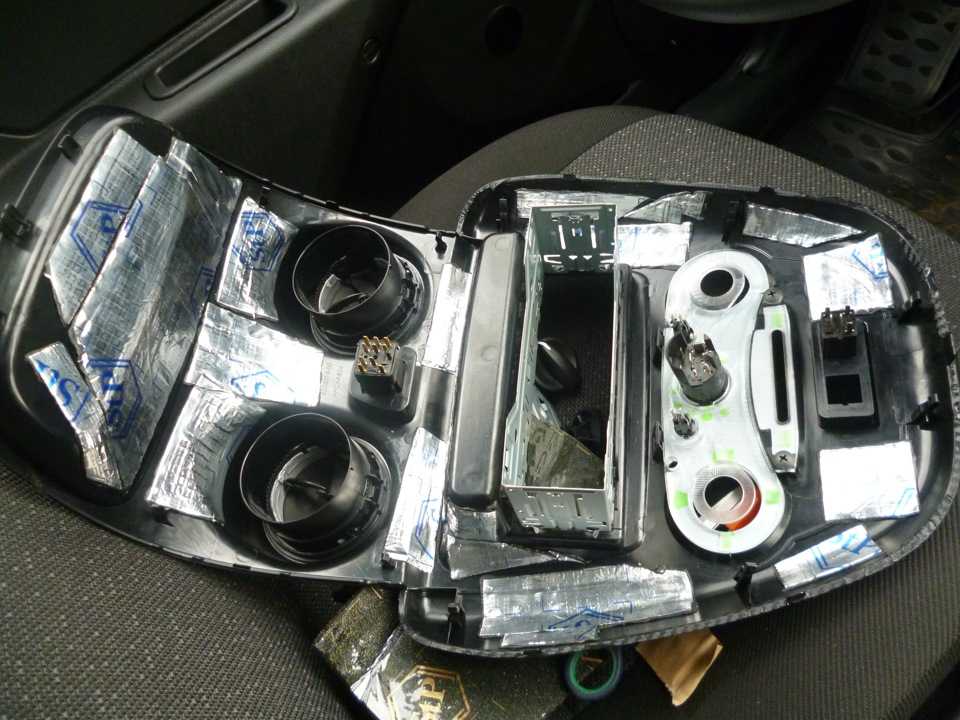

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным. К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта. Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Читать также: Можно ли поставить турбину на ямз 238

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

• Несколько видов отверток (плоская и крестовая);
• Набор ключей;
• Фонарь;
• Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

1. Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
4. Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Как Снять Торпеду На Газели

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа : https://.com/gaztec_ru .

На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.

Что понадобится для ремонта?

Обратите внимание, что замена печки ВАЗ 2114 (то есть радиатора) может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу

То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.

Говоря за нас, то нами будет осуществлена замена радиатора печки ВАЗ 2114 без снятия приборной панели.

Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.

Для этой работы нам понадобится:

1. Набор отверток
2. Набор ключей
3. Пара новых хомутов по диаметру патрубков радиатора
4. Новый радиатор. Кстати, лучше взять что-то из импорта, например, Fenox RO0004C3 (он стоит вдвое дороже оригинала)
5. Новый антифриз для системы обогрева

Способ №1: замена радиатора печки Лады Гранты со снятием панели

1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.
2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

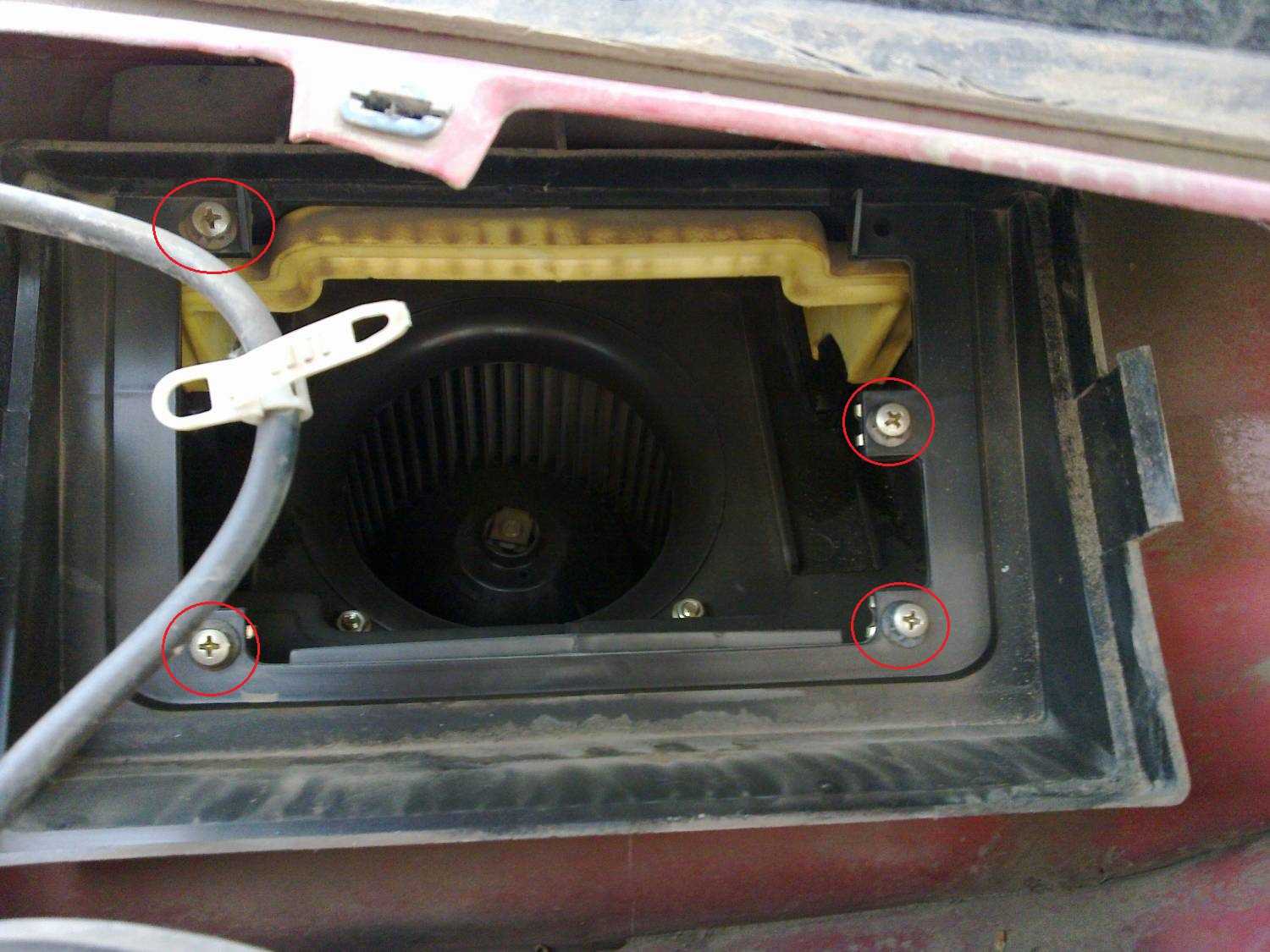

Расположение саморезов

1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

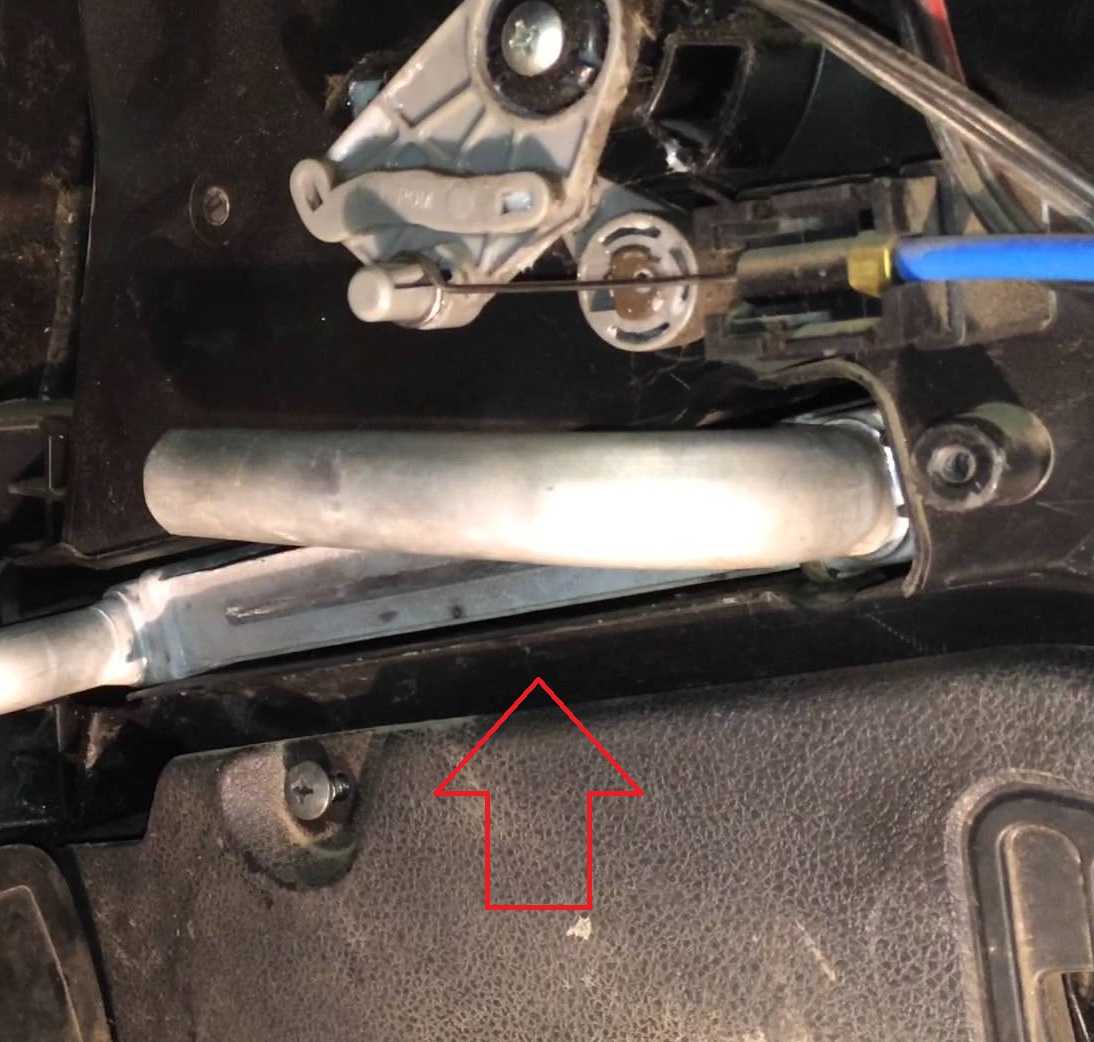

Патрубки на подачу и обратку

1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

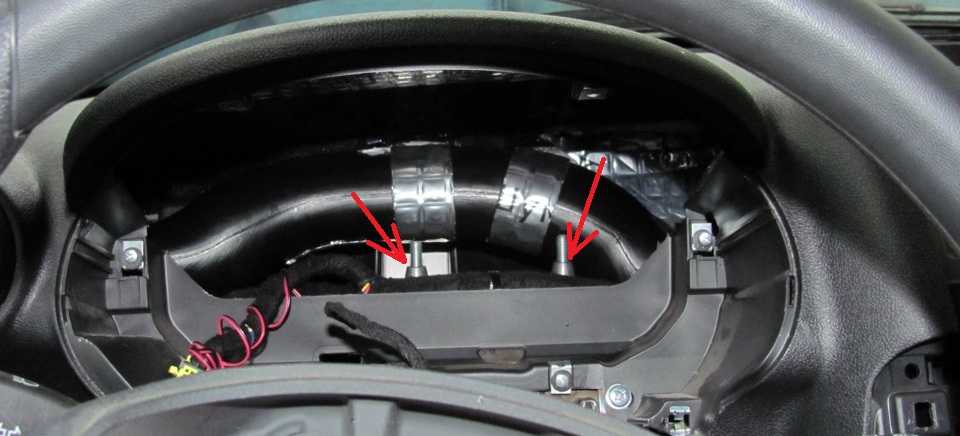

Каркас рулевой колонки

1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

1. Демонтируем резиновые уплотнители на дверных проемах.

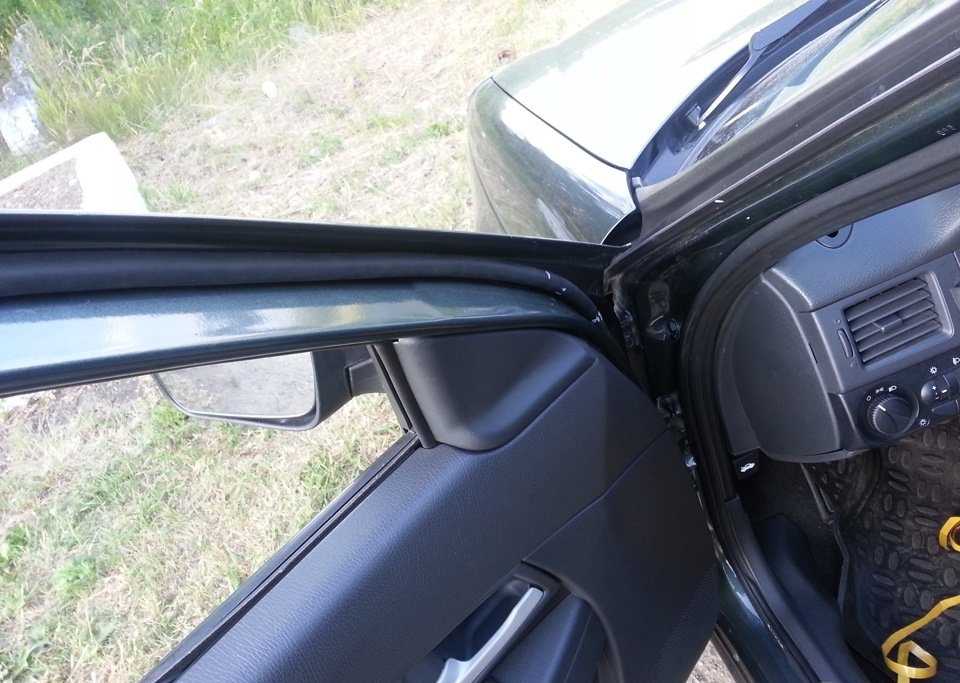

Резиновые уплотнители на дверных проемах

1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

1. По аналогии снимаем накладку с правой стороны.
2. Демонтируем обивку передней левой, правой стойки.

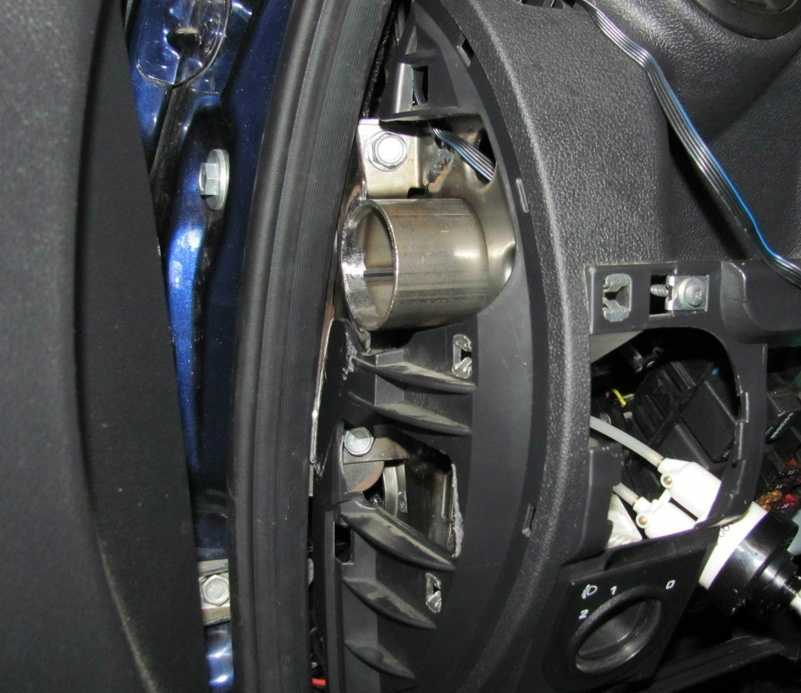

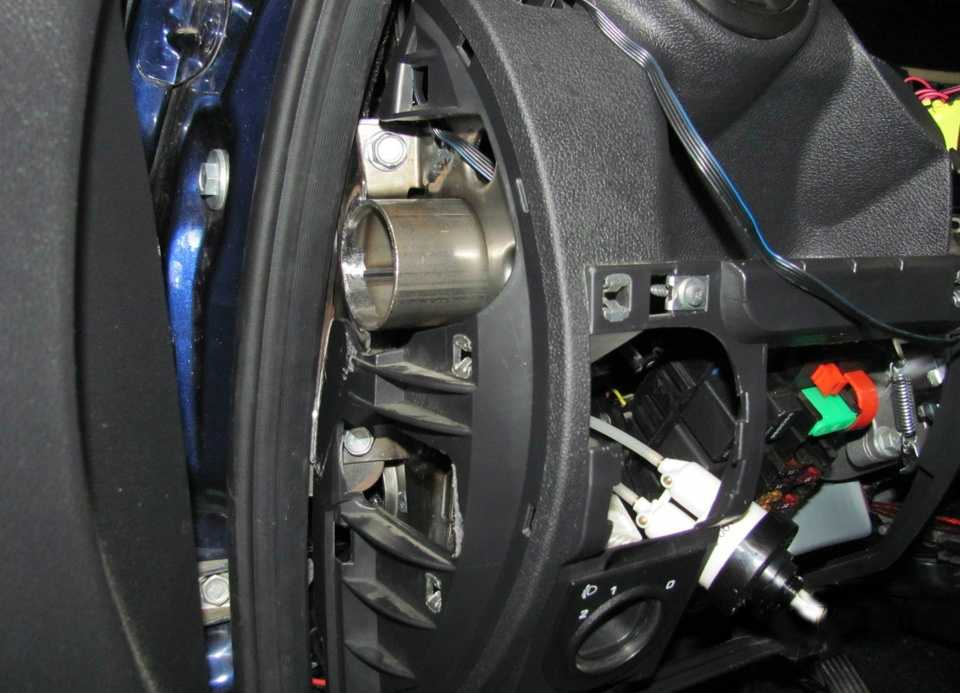

Обивка передней стойки

1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

1. Отвинчиваем гайку, извлекаем регулятор «на себя».

1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

1. Извлекаем вещевой ящик.

Вещевой ящик

1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консоли Отвинчиваем болты

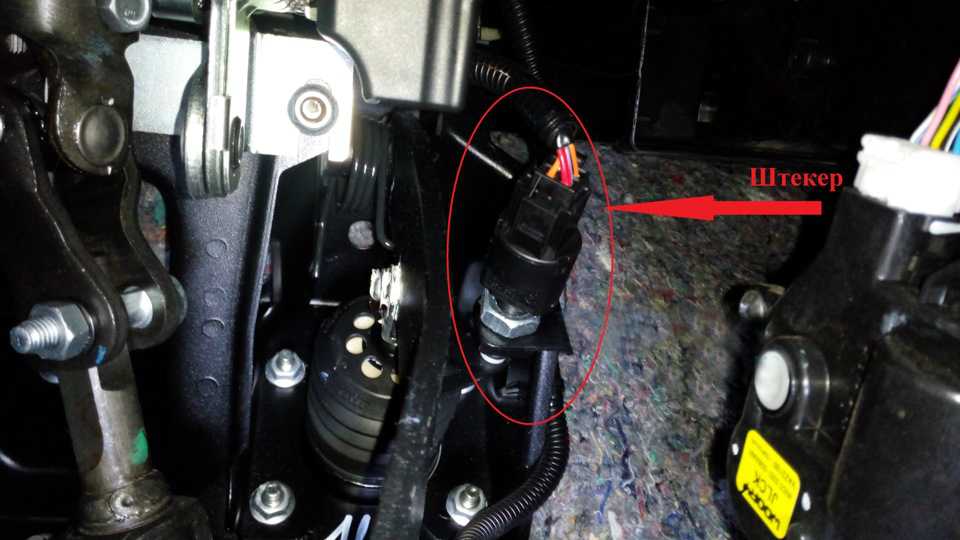

1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

1. Отключаем педаль сцепления.

Педаль сцепления

1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.

1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.

1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.
