Как Снять Торпеду Ваз 2108

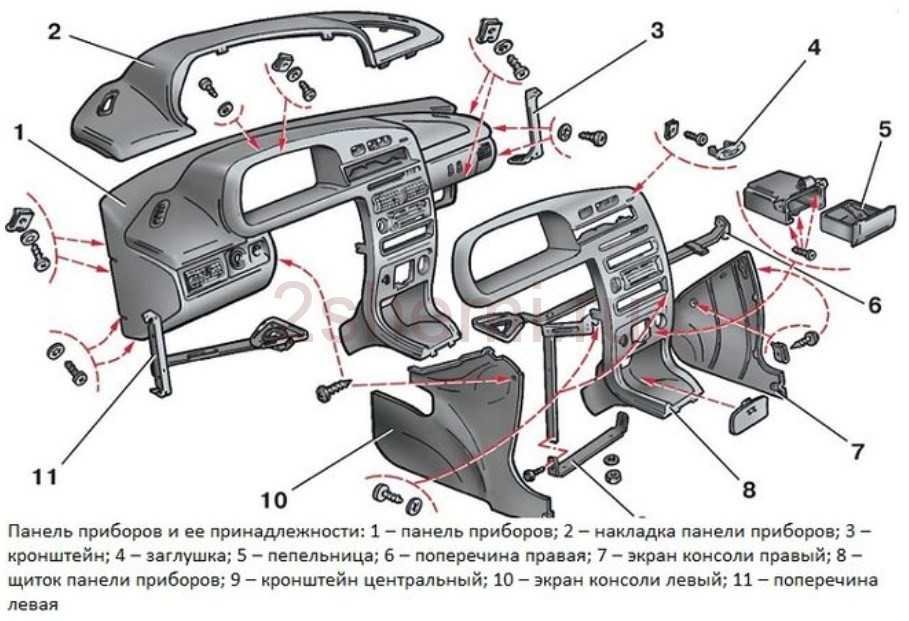

Ваз 2109. Снятие высокой приборной панели

Существует множество причин, по которым вам может потребоваться снять верхнюю панель автомобиля ВАЗ 2109: замена самой панели, разборка системы отопления салона, различные ремонтные работы кузова, включая работы, связанные с покраской автомобиля. Прежде чем мы сможем легко снять панель, необходимо полностью разобрать различные крепежи, приспособления, декоративные крышки и т. Д.

Чтобы выполнить работу, подготовьте стандартный инструментарий и начните с:

  • Прежде всего, необходимо снять само колесо, так как оно будет очень мешать нам. Чтобы снять его, см. Соответствующую статью Как снять руль.
  • Далее снимаем всасывание карбюратора (в случае с инжекторным двигателем у нас его не будет) и снимаем пластиковую рукоятку со штока привода.

Снимите облицовку с консоли, отвинтив два крепежных винта по бокам.

Снимите зажигалку и пепельницу.

  • Снимите регулятор скорости вращения вентилятора.
  • Затем с помощью отвертки снимите накладные рычаги на отопителе салона.

Отсоедините кабель питания от переключателя вентилятора духовки и отсоедините два провода питания от освещения на панели управления.

Мы продолжаем снимать декоративные ручки управления фарами и ручку блока питания, чтобы осветить панель приборов.

Теперь нам нужно снять гидравлический консилер и диммер, для этого отсоединить гайки их крепления с соответствующим диаметром механической головки. Затем вставьте их внутрь панели, затем мы вытащим их.

Слева и справа снимите воздушные дефлекторы, чтобы нагреть боковые окна, и сразу же с помощью отвертки Phillips ослабьте один винт, который крепит накладку верхней панели.

Лада 2108. » Анализ панели перед настройкой «

Edica Channel.

Снимите выключатель внешнего освещения приборная доска, Для этого аккуратно закрепите его плоской отверткой и вытяните, насколько позволяют провода. Отсоедините устройство с помощью проводов от выключателя, отложите его и сдвиньте устройство обратно на панель.

  • Удалите радио, если у вас есть, затем удалите стандартный разъем радио и снова, если он есть.
  • Удалите центральный винт, который крепит панель обивки.

Теперь нам это нужно взлетать навязывание приборная доска. Прежде чем снимать его, необходимо отсоединить защелки, расположенные под приборной панелью, с помощью двух плоских отверток, которые вставляются по краям и слегка надавливая на них, двигаясь вверх, поднимают панель. Тогда мы полностью удалим это.

  • Теперь, когда обработка была удалена, вы можете легко отключить питание от прикуривателя и его подсветки.
  • Отсоедините провода от разъема питания тревожность и подсветка.
  • Далее снимите облицовку переднего динамика и выключатель стекла и задние противотуманные фонари. Если динамик установлен, также необходимо взлетать.
  • Затем вставляем руку в отверстие динамика и снимаем прокладки силовые провода от выключателя противотуманных фар и обогрева заднего лобового стекла.

Снимите комбинацию приборов, отвинтив два винта, которые крепят ее к панели. Затем, немного растянувшись, открутить гайку Установите и снимите трос привода гибкого спидометра.

Отсоедините провода питания от комбо и снимите их сбоку.

  • То же самое делается с помощью замка зажигания, а именно выключить агрегат с помощью силовые провода и отсоедините провод заземления реле зажигания от разъема.
  • Прямо рядом с ним будет провод индикатора управления, чтобы открыть воздушную заслонку. На инжекторе такого провода нет.
  • Откручиваем один нижний винт с боков панельные крепления.
  • Отсоедините провода питания перчаточного ящика.
  • Откручиваем винты крепления панели обогревателя и опускаем ее вниз, чтобы она не мешала.
  • Затем открутите саморезы для крепления направляющего стержня отопителя салона.

И на заключительном этапе демонтажа выкрутите оставшиеся винты панельные крепления верхний боковой и центральный. Снимите панель.

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

  • Кузовной ремонт;
  • Ремонт компонентов панели;
  • Шумоизоляция автомобиля;
  • Желание поменять старую торпеду на новую и пр.

Вне зависимости от причин, которые вынудили вас снимать своими руками панель, проводить работу следует строго согласно инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

  1. Снимите ручки управления печкой. В общей сложности из три.
  2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
  3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
  4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
  5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
  6. Отключите колодку с проводкой от выключателя аварийки.
  7. Снимите колодку с проводкой от переключателя наружного света.
  8. Отключите питающую колодку подсветки прикуривателя.
  9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
  10. Демонтируйте 4 крепежных элемента панели управления печкой.
  11. Открутите 2 крепежа козырька щитка приборов.
  12. Снимите непосредственно сам козырек комбинации приборов.
  13. Пружинные зажимы необходимо сжать.
  14. Извлеките из панели корпус комбинации приборов.
  15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
  16. Отключите колодку с проводами (она белая) от щитка приборов.
  17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
  18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
  19. От комбинации приборов теперь необходимо отсоединить красную колодку.
  20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
  21. Открутите крепежную гайку выключателя подсветки приборов.
  22. Открутите крепежную гайку гнезда гидрокорректора фар.
  23. Снимите руль и его подрулевые переключатели.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
  25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
  26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
  27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
  28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
  29. Открутите крепежный винт сбоку слева приборной панели.
  30. Открутите крепеж нижней фиксации панели слева.
  31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
  32. Открутите крепежный винт панели, который располагается внутри бардачка.
  33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Добро пожаловать!

Сегодня мы будем заменять комбинацию приборов «низкой панели», на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Примечание!

В статье замена комбинации приборов, осуществляется на низкой панели! (О том как заменить комбинацию приборов, на высокой панели, см. в статье « »)

Сколько будет стоить замена комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?

1) Новая стандартная комбинация приборов «низкой панели», вам обойдется около 1000-2400 руб.

Что нужно для замены комбинации приборов низкой панели на ВАЗ 2108-ВАЗ 21099?

1) Отвертки.

Снятие приборной панели авто

  1. при помощи крестообразной отвертки снять три самореза, которые крепят центральную консоль;
  2. снять накладку, находящийся внизу выступ, вывести выступ из кронштейна;
  3. насадкой отвернуть пять саморезов, размещенных в консоли справа, снять экран;
  4. отсоединить клемму со знаком (-) от батареи аккумулятора. Если имеется радиоприемник, его нужно снять, достать заглушку из щитка;
  5. провода, идущие от прикуривателя, отсоединить, достать патрон;
  6. при помощи узкой отвертки снять рукоятку с рычагов;
  7. потянув на себя, у отопительного и вентиляторного выключателя снять рукоятку;
  8. открутить два самореза над панелью и два, находящиеся под ней при помощи отвертки;
  9. открутить саморез, находящийся за панелью;
  10. два самореза, крепящих накладку, также открутить;
  11. отсоединить колодки жгута и проводов. Чтобы при установке панели не было замешательства, следует пометить порядок их подсоединения;
  12. отвинтить болты крепления;
  13. открутить два самореза, те, что крепят нижний кронштейн при помощи ключа на 8;
  14. открутить саморез, крепящий световод и снять его;
  15. саморезы, крепящие отопительный блок также открутить;
  16. снять ламповые патроны;
  17. после снятия внешних деталей, вынуть декоративную вставку;
  18. открутить все гайки ключом на 21;
  19. гидрокорректор, вынуть его лампу;
  20. открутить саморезы, которые крепятся к поперечине, находящейся слева.
  21. В конце снимается сама панель. Сборка панели проводится, соответственно, в обратной последовательности.

В общем работа по ремонту вполне выполнима даже своими руками, но прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

Источник

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
  6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

«Низкая» и «высокая» панель

Изначально, ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью, появились гораздо позже, причем были менее удачными по целому ряду причин. Разнились также и , с начала выпуска в 87, и последующих модификаций. Главным различием стал переход от карбюраторного типа, к инжекторному, однако и внешний дизайн претерпел незначительные изменения, в основном в передней части. Низкая панель приборов имела всего лишь один стрелочный, классический датчик – спидометр, в то время как на высокой панели их было два основных, больших стрелочных датчика (тот же спидометр, а также тахометр). К тому же, показатель бензина в баке, а также температуры охлаждающей жидкости, тоже имели стрелочные указатели, как в том, так и другом варианте.

На «низкой» панели присутствовал еще и вольтметр, который в дальнейшем убрали, за ненадобностью. Спидометр был размечен до скорости в 180 километров в час, довольно неплохо, как для «народного» автомобиля, впрочем, «девятка» так и никогда и не стала таковой.

Сразу над стрелкой спидометра размещался показатель пробега авто за сутки, а под нею, общий пробег автомашины. Все предельно просто и понятно. На «высокой» панели спидометр размещался слева, а на низкой, имел центральное расположение. Все остальные показатели работы систем автомобиля на «низкой» панели были собраны в специальной блок с левой стороны, в виде специальных контрольных ламп.

Например, датчик давления масла, контроль заслонки карбюратора, функциональный знак « STOP », включение-выключение габаритов, и так далее. Высокую панель скомпоновали по-другому, спидометр и тахометр разместили по бокам, а в средней части расположились все остальные датчики и индикаторные лампы, выполняющие свои функции.

Также дополнительная лента индикаторов разместилась по низу панели приборов. Однако «высокую» панель не очень-то жаловали автомобилисты, так как в морозы она начинала греметь, да и печка с ней, работала гораздо хуже, чем с «низкой».

Дорабатываем подсветку

Наилучшим вариантом тюнинга данного элемента салона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — в них свет расположен изнутри панели. Старые же «девятки» имели подсветку снаружи, что создавало некий эффект аскетичности. Да и смотрелась она не очень спортивно. Изменить ее расположение с внешнего на внутреннее вполне реально. Для этого вам понадобится светопропускающая накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам нужно будет извлечь панельку из автомобиля, предварительно обесточив бортовую сеть машины и раскрутив крепежные детали накладок. Об этом мы поговорим детально в разделе «Как снять панель приборов ВАЗ-2109 низкую и высокую». Для того чтобы свет с диодов попадал на накладку изнутри, необходимо проделать несколько вырезов на ее поверхности. Это можно сделать при помощи паяльника или раскаленного ножа.

Электросхема приборов на панели

У Ваз 2109 электрические схемы размещены методом печатного монтажа на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы штекеров можно условно разделить на:

  • БСК;
  • освещение, габариты;
  • характеристики работы узлов.

Условная нумерация гнезд отличается от стандартного расположения. Верхний штекер имеет номер 1, затем идет продолжение нумерации вниз по правой стороне, продолжаются цифры сверху по левой стороне. Клеммы БСК имеют горизонтальное положение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с евровариантом торпеды и высокой, блоки разъемов располагаются горизонтально. Если смотреть от багажника, то вверху БСК, справа 13 гнезд освещения, слева показатели работы узлов.

Бортовая система контроля

БСК создана на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает во время движение контролировать состояние тормозных колодок и уровни жидкости в узлах. На панель выведены датчики уровня:

  • тормозной жидкости;
  • масла;
  • охлаждающей жидкости;
  • омывающей.

Кроме этого реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках

В нормальном состоянии индикаторы не светятся и не привлекают к себе внимание

Все лампочки БСК загораются в момент включение зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда контролируемый элемент приближается к критическому уровню, точнее минимальному для нормальной работы конкретного узла. Меры надо принимать незамедлительно, поскольку запас на сигнал лампы приборной доски не предусмотрен.

Бортовая система контроля значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах и предупреждает о возникновении критической ситуации. Но она не исключает необходимость проверки уровней масла и тормозной жидкости перед выездом из гаража, регулярной профилактики тормозов и смены накладок до того, как они сотрутся.

Главные показатели

У Ваз 2109 панель приборов, схема электрическая на плате, имеет разные по цвету разъемы выводных штекеров. К красному подключены датчики, которые являются самыми важными для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

  • уровень горючего в баке;
  • состояние стояночного тормоза;
  • положение воздушной заслонки карбюратора;
  • аварийное давление в системе;
  • уровень заряда аккумулятора;
  • впрыскивание топлива;
  • тахометр.

В эту группу разъемов подключается и лампа показателей поворотов направо и резисторы. У старых моделей до 1995 года Ваз 2109, схема электро не имеет разъемов БСК, поэтому распределений ламп несколько иное и включает некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и аварийной сигнализации.

Осветительные приборы и габариты

К белому разъему выводных штекеров подключены в основном датчики, которые сигнализируют о работе осветительных приборов, это лампы:

  • наружного освещения;
  • противотуманных фар;
  • габаритов;
  • аварийного освещения;
  • дальнего света;
  • показателей поворотов;
  • стопов;
  • фар движения на задней скорости;
  • обогрева заднего стекла.

В эту группы гнезд входит и подключение таких показателей, как непристегнутые ремни и регулировка токсичности впрыскивания, показатели включения поворотов налево в момент начала движения.

Варианты изменений торпедо

Кардинально изменить внутреннее убранство поможет накладка на торпедо ВАЗ 2108. Выбрать можно любую модификацию, подходящую по требованиям и пожеланиям. Можно преобразить салон, установив вместо скучного кожаные элементы со вставками ярких цветов. Довольно популярна накладка на панель, которая позволяет закрыть «родные» заводские фоновые изображения.

Автомобиль с такой вставкой будет напоминать гоночный болид, при этом потребуется затратить минимальное количество средств. Подобных вариантов преображения салона довольно много: от лаконичных белоснежных вставок до ярких и красочных, позволяющих автомобилю преобразиться кардинальным образом.

Водители, которые проводят много времени за рулем своего транспортного средства, решаются поменять торпедо ВАЗ 2108 полностью или хотя бы какую-то ее часть. Банальная смена светофильтра с зеленого на другой — синий, фиолетовый или желтый — цвет придает уникальности и оживляет интерьер.

Накладка на торпедо ВАЗ и шкалы приборов, в которых стандартный шрифт видоизменен, придают новизны давно знакомым элементам автомобиля. Накладка на торпедо ВАЗ может отличаться видом, а шкалы приборов иметь другие деления, например, не 2-3-4, а 2-2,5-3-3,5-4. Существенно изменить или переместить местоположение шкал невозможно из-за конструкции автомобиля, но видоизменить для стилизации возможно.

Накладка на шкалу приборов должна подвергаться замене с особой тщательностью, так как вероятность сломать тонкие стрелочки или сбить нулевые отметки показателей очень велика. А исправить такую ситуацию очень сложно, так как отдельно стрелочки редко продаются, их можно найти только на разборке. При этом они могут отличаться от заводских, что не может не бросаться в глаза.

Стильно выглядит неоновая накладка на торпедо ВАЗ. В вечернее и темное время суток она придает ощущение участия в гонке в известном фильме «Форсаж». Кажется, что стоит только поднажать на педаль газа и включится акселератор, который унесет далеко вперед за считанные секунды. Конструкция низкой панели ВАЗ 2108 не предусматривает:

  • блока индикации минимального уровня тормозной жидкости;
  • блока контроля за толщиной колодок;
  • наличие индикатора исправности ламп и многих других функций.

Несмотря на это, популярность автомобилей выпуска ранних годов, оборудованных таким щитком приборов, не снижается. Иногда даже наоборот: спрос на торпедо ВАЗ 2108, оборудованное первыми щитками приборов, выше для современных автомобилей, которые их владельцы собираются переоборудовать. Широкая полка, мощный воздухообмен или просто погоня за ретро возносят эти щитки приборов на первые строчки рейтинга по популярности.

В последнее время набирает популярность установка задней камеры, которая значительно увеличивает маневренность автомобиля. Любая приборная панель позволяет встроить экран для такой камеры, но иногда необходимо дополнительное подключение некоторых функций к свободным кнопкам. Производители продумывали торпедо ВАЗ 2108 с учетом пожеланий не только водителя, но и пассажиров. Этим объясняется удобство расположения кнопок, доступных исключительно водителю во избежание аварийных ситуаций.

Модифицирование козырька

Как было отмечено в начале статьи, штатный козырек на ВАЗ-2109 не подходит под приборную панель ВАЗ-2110, а потому придется его усовершенствовать. На фото ниже представляем наглядный пример того, как с помощью эпоксидки, подрезания и специальных других “индивидуальных” средств, можно получить необходимую конфигурацию окошка. В конце достаточно покрасить козырек в черный цвет и все будет выглядеть так, словно это стандартный козырек.

А вот так выглядит готовый вариант:

Согласитесь, что такой щиток с приборами выглядит куда более приятно. В ночное время суток, с включенной подсветкой получаем такой вид:

Особенности

Больше всего «зубиловодам» полюбилась «низкая» панель благодаря одному существенному отличию от «высокой» – хорошо спроектированным расположением воздуховодов. В 21083 воздух, нагнетаемый вентилятором от радиатора отопителя, теряется где-то внутри нее. В результате салон плохо прогревается.

Вторая особенность – низкое качество пластика и плохая подгонка к деталям кузова. При малейшей вибрации или нажатии он начинает неприятно скрипеть. А при езде по неровной дороге шум от него похож на детскую погремушку.

Приборные панели с индексом 2108 и 21083 устанавливались на первое поколение переднеприводных моделей, кроме разрезов они отличаются друг от друга лишь расположением кнопок управления оборудованием и по-разному скомбинированными контрольными приборами.
