Рулевое управление лада гранта с электроусилителем

Ремонт и установка

Как мы и обещали, в этой статье мы узнаем, как проводить ремонт электроусилителя руля, если вдруг тот выйдет из строя. Часто симптомом выхода из строя ЭУР становится характерное потрескивание.

На видео — установка электроусилителя руля:

Другой, не менее распространённый симптом — это загорание жёлтого цвета ошибки, представляющее собой картинку восклицательного знака на панели приборов.

Причинами неисправности руля могут выступать следующие параметры:

• выходит из строя датчик скорости;
• неисправность, которая скрывается в самом ЭУР (тем самым при включении зажигания никакого самоконтроля не происходит и устройство автоматически отключается, чтобы не мешать водителю управлять транспортным средством).

Чтобы снять ЭУР с автомобиля, надо будет вооружиться головками на 13 и 21, а также ключом на 8. Снимать этот механизм довольно просто. Для начала нужно демонтировать руль, используя специальный ключ-шестигранник. Им демонтируем кнопку сигнала, который на некоторых автомобилях бывает прикручен.

В рулевом колесе некоторых автомобилей, в частности старых моделей, по бокам имеются специальные отверстия. Кроме того, нужно будет разобраться с подушками безопасности. Разбираем рулевой механизм головкой на 13 и ключом на 27.

Если речь идёт преимущественно о советских моделях авто, на которых часто проводится установка электроусилителя руля, то разбирать механизм нужно следующим образом:

• отворачиваются четыре болта М4;
• выворачивается один саморез;
• снимается кожух руля;
• далее, нужно будет отсоединить три разъёма подрулевого переключателя;
• находим соединение проводов и протягиваем его вниз;
• снимаем подрулевой переключатель;
• теперь нужно будет отсоединить провода, идущие на замок зажигания. Примечание. Рекомендуется, прежде чем отсоединять провода, записать или зарисовать их расположение, а можно и сфотографировать;
• теперь находим два болта, фиксирующие замок зажигания, и отворачиваем их;
• ключ вставляем в замок зажигания и переводим положение на нейтральное;
• вытаскиваем замок, поднажав тоненьким металлическим стержнем на стопор;
• внизу находим болт, фиксирующий рулевой вал;
• отворачиваем его;
• снимаем рулевую колонку, опуская её вниз с вала;
• теперь нужно будет отвернуть две гайки, фиксирующие блок предохранителей;
• снимаем их;
• теперь нужно перейти на сторону моторного отсека и снять резиновую заглушку (вот она — на фото внизу);

  Резиновая заглушка

• теперь нужно протянуть жгут проводов от ЭУР, если речь идёт об установке;
• провода подсоединяем к ЭУР (внизу на фото видим разъёмы, куда и нужно соединить провода);

  Разъёмы для присоединения проводов

• восьмиклеммную колодку нужно будет подсоединить к двум серым проводам;
• что касается белой колодки, то отсюда снимаем красный провод и вместо него подсоединяем оранжевый провод электроусилителя;
• затем нужно подсоединить провод массы;
• пластину крепления электроусилителя устанавливаем таким образом, чтобы удалось продеть в отверстие жгут проводов;
• пластину нужно будет крепко затянуть в шести точках;
• теперь нужно надеть на шлицы электроусилителя вал с карданчиками, а затем подсоединить провод массы. Примечание. Нужно помнить, что у вилок карданчиков имеются разные по шагу шлицы и именно поэтому вал невозможно бывает устанавливать в разных положениях;
• состыковываем второй конец вала вместе с электроусилителем — с валом рулевого редуктора;
• устанавливаем вал (делаем это так, как будет удобно в конкретном случае);
• затягиваем болты и крепления ЭУР;
• теперь нужно будет подсоединить клеммные колодки;
• устанавливаем переключатель, желательно трёхрычажный;
• собираем рулевое колесо и настраиваем переключатель;
• снимаем руль;
• устанавливаем замок зажигания;
• собираем всё в обратной последовательности.

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Виды, типы и немного истории

Регулировок руля по высоте и вылету существует несколько видов. Рассмотрим каждый из них.Система Лобделла . Все основывается на храповом механизме, который является самой площадкой для крепления. С ее помощь изменять положение можно без передвижений рулевой колонки. Минус тут всего один — диапазон настроек крайне мал, да и угла наклона в таком механизме не предусмотрено.

Если углубиться в историю, то это один из первых вариантов, своего рода прототип, а далее на его основе были разработаны другие типыТелескопический . Положение можно выбрать с большей точностью, так как настройка происходит в диапазоне 3 дюйма. Разработан и внедрен в производство компаниейGM (General Motors). Несмотря, что разработка была 1965 года, некоторые производители, как например Honda, до сих пор ее применяют на отдельных своих выпускаемых машинах, в связи с низкой стоимостью и удобством заводской установки.

Регулируемая рулевая колонка

. Вот здесь уже был разработан угон наклона. Такая система дает массу преимуществ при посадки и высадки водителя (особенно с проблемами лишнего веса или же низкого клиренса автомобиля). В современном же мире, эта система была доработана электромоторами и мелкими замками механического типа.Цифровые варианты . Используются как правило в машинах класса люкс (см. статью ”Список машин по налогу на роскошь”). Здесь все делается с кнопок управления. Есть функция записи положения (для нескольких водителей). Вот только, что касается цены обслуживания такого агрегата — она крайне высока, хотя для владельцев всяких BMW X5 и прочих вариантом той же ценовой категории — это проблемой не является.

Недостатки ЭУР

Система электроусилителя наряду с преимуществами также имеет несколько существенных недостатков:

• ЭУР не используют на грузовых автомобилях (недостаточно мощности электромотора);
• взаимодействие с большим количеством датчиков понижает надежность, возникают сложности с диагностикой и ремонтом;
• себестоимость адаптивных электроусилителей намного дороже традиционного ГУР;
• даже с учетом возможности гибкой настройки водители отмечают плохую обратную связь, усилие на руле не естественное, теряется связь с дорогой;

Примечательно то, что неисправность EPS может возникнуть совершенно неожиданно, проблема может быть плавающей (проявляться только во влажную погоду или после езды по плохой дороге). Результат — ремонт электроусилителей руля может быть затруднен, так как сложно определить причину даже после проведения углубленной диагностики.

С учетом таких минусов на более дорогих современных авто достаточно часто вместо традиционного ГУР или ЭУР устанавливают электрогидроусилитель руля ЭГУР. Данное решение сочетает в себе основные преимущества гидравлики и электроники, позволяя значительно улучшить качество рулевого управления.

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

• обеспечение высокой маневренности ТС
• легкость управления (за счет применения усилителей рулевого управления)
• обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
• автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
• необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
• обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Функциональность

Настроить гидроусилитель практически невозможно. Единственное, возможна установка рейки с улучшенным передаточным отношением. В результате, при повороте с небольшим углом, будет чувствоваться небольшая тяжесть, а при необходимости сильно повернуть руль, требуемое усилие снизится.

Таким образом, управлять станет намного легче и комфортнее, особенно в случае парковки и езды по улицам с насыщенным трафиком.

Если же говорить об ЭУР, то его производительность менять можно даже во время езды. Такая технология является максимально востребованной в случае спортивных автомобилей.

При необходимости, можно установить специальное программное обеспечение, которое имитирует изменение показателя передаточного числа. В результате, нет нужды монтировать дорогостоящую рейку.

В современных премиум-автомобилях ЭУР предлагает несколько доступных режимов. Среди наиболее распространенных из них стоит выделить:

• комфорт. Реакции несколько замедленные, руль поворачивается очень легко;
• нормальный. Дополнительных усилий для поворота не требуется, реакция максимально точная;
• спортивный. Усилие тут будет повышенным, полностью отсутствуют вибрации и случайные отклонения;
• трековый. Электроусилитель работает на минимуме, автомобиль максимально стабильный. Ощущения во время езды очень естественные.

Также будет интересно: Как бороться с недоливом бензина на АЗС

Если такая опция продумана производителем, изменения можно проводить прямо во время езды, просто нажав на соответствующую кнопку. Это делает электроусилитель намного более удобным и функциональным вариантом.

Проверка технического состояния рулевого управления

1. Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма.

Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

2. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора.

Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации.

Если рулевая колонка перемещается, снимаем накладки рулевой колонки, ключом на 10 мм ослабляем затяжку болта крепления рычага (резьба левая) и ключом на 17 мм подтягиваем гайку оси рычага фиксации рулевой колонки.

После этого затягиваем болт.

3. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке

4. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо.

На панель приборов укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности ее можно закрепить малярным скотчем).

Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе.

Люфт не должен быть более 5° (или 18 мм) при измерении по наружной части обода.

Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.

5. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону.

Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно.

При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотного рычага относительно тяги.

6. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки.

7. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем.

8. При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма.

Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки.

Неисправный рулевой механизм снимаем и ремонтируем либо заменяем.

9. Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления.

Запускаем двигатель.

Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой.

Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Где может появиться люфт

Видео: Как устранить ход руля (рулевого вала).

1. Пройдемся по всем этим соединениям. Карданная передача позволяет изменять угол наклона колонки, обеспечивая большую комфортабельность, хотя это ее не главное предназначение. Карданная передача обеспечивает дополнительную безопасность при столкновении, поскольку при ударе дает возможность изменить положение колонки, не травмируя водителя. Эта карданная передача является одним из самых надежных соединений в рулевом управлении, но и в нем может образоваться люфт. Проверить наличие люфта в карданной передаче очень просто, достаточно рукой удерживать нижний вал, соединенный с шестерней, а второй рукой – повращать руль. Биение, стуки, возможность хоть малейшего вращения рулевого колеса будет указывать на сильный износ или повреждение карданной передачи.
2. Второе соединение, и одно из наиболее важных – шестерня-рейка. Именно это соединение обеспечивает преобразование вращения в движение рейки. И для точной передачи необходимо соблюдение зацепления между зубьями этих элементов. Поэтому в конструкцию механизма включен упор рейки, поджимающий её в шестерне. Также рейка двигается по втулкам, исключающим ее колебательные движения. Но со временем втулки изнашиваются, зубья рейки и шестерни тоже, поэтому в соединении появляется люфт. Первое время устранить зазоры можно путем закручивания упора, чтобы выбрать люфт, но в конечном итоге придется проводить ремонт механизма с использованием ремкомплектов.
3. Следующее соединение – рулевых тяг к рейке. Тяги крепятся к рейке при помощи болтов. Но, чтобы тяги не передавали на механизм колебательные движения, которые они получают от колес, на концах тяг со стороны рейки сделаны проушины, с установленными в них сайлент-блоками. Данные резинотехнические элементы выполняют демпфирующую функцию. Но со временем от воздействия окружающей среды, рабочих жидкостей авто, хим. реагентов с дороги, резиновая составляющая сайлент-блоков стареет и расслаивается. При обнаружении сильного износа этих сайтент-блоков, проявляющееся обычно сильным стуком со стороны рулевого механизма, эти резинотехнические элементы просто заменяются.
4. Последнее соединение рулевого управления – рулевых тяг с поворотным кулаком. Чтобы обеспечить подвижность этого соединения, на концах тяг расположены рулевые наконечники. Этот наконечник представляет собой корпус, в который установлен шаровой палец. Благодаря полусферической поверхности пальца, они имеет возможность менять угол относительно корпуса. Причем палец посажен в корпус достаточно плотно, но во время эксплуатации он изнашивается, приводя к появлению люфта, сопровождающегося стуком со стороны амортизационных стоек. При появлении люфта в наконечниках – они заменяются.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

• развал-схождение;
• переход на новые диски;
• замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Что это такое и зачем он нужен

Датчик положения руля (steering angle sensor) – это элемент электроусилителя рулевого колеса. Он находится под рулём или на валу колонки. На некоторых моделях его находят под капотом на рулевой рейке, например на Ford Focus 2 поколения. В зависимости от вида, есть различие в конструкции и принципе работы.

Он отвечает за корректность работы электроусилителя. С датчика поворота руля считывается такая информация:

1. Направление вращения рулевого колеса.
2. Скорость поворота.
3. Угол наклона «баранки».

При диагностике рулевого управления обязательно проверяется его исправность. Так как он «общается» с блоком управления электроусилителем, точность его данных напрямую влияет на правильную работу ЭУР автомобиля.

Кроме этого, его данными пользуются:

1. Блоки ESP (на разных автомобилях система курсовой устойчивости называется по-разному).
2. Помощник удержания в полосе.
3. Адаптивный круиз-контроль.
4. Система головного освещения.

Кроме того, адаптивная подвеска пользуется его услугами, и другие системы современного автомобиля. Как видите, датчик угла – важный элемент всей в машине.

Последовательность действий при установке ЭУР на Ладу Гранту

• Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
• Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
• На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
• Демонтируем рулевую колонку с промежуточным валом в сборе.

Разобранный руль

Отворачиваем гайку рулевого колеса, снимаем руль.

Пластиковые кожухи рулевой колонки

• Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
• Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
• Отсоединяем колодку с проводами от замка зажигания.
• Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.

Фиксирующий болт

• Снимаем рулевую колонку с промежуточным валом в сборе.
• Выдергиваем колонку.

Рулевой вал

• Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
• Фиксируем корпус электроусилителя на верхние крепежные шпильки;

Крепежные элементы

• Надеваем крепление вакуумного усилителя.
• Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
• Жестко затягиваем все крепежные элементы.
• Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
• В моторном отсеке провод с розовой обмоткой подключаем к «+», бежевый к «-».

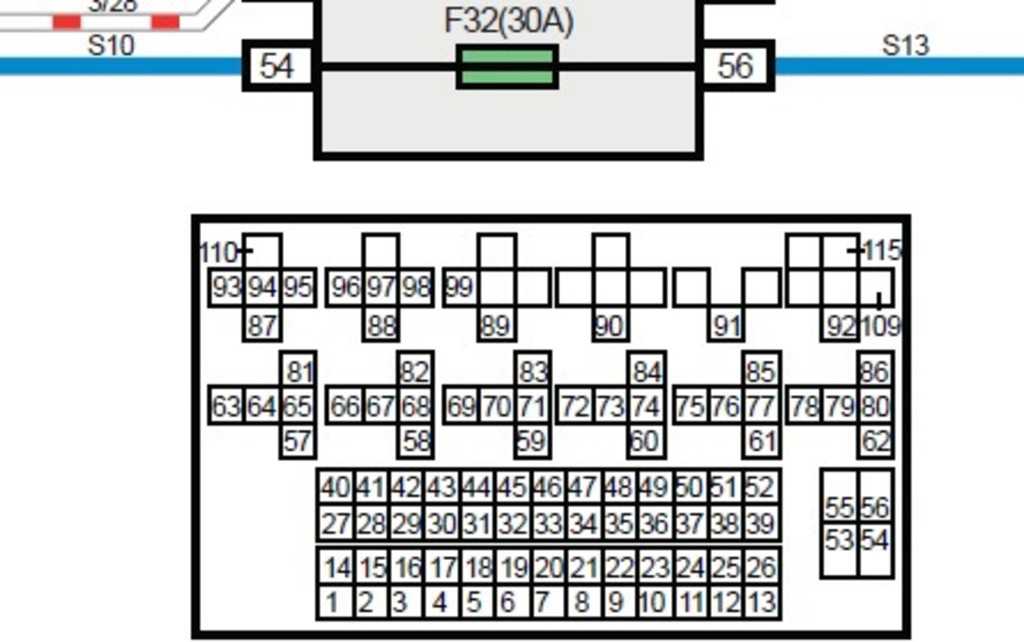

• Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
• Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
• Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
• Подключаем провод светодиода к штекеру усилителя.

Проводка для установки ЭУР

• Аккуратно прячем проводку в пространство под передней панелью.
• Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
• Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
• Устанавливаем замок зажигания, двух рычажный переключатель.
• Завершаем сборку.

На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма. Регулировка положения руля После установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.

Стоимость деталей и ремонт электроусилителя

Как уже говорили, электроусилитель не прихотливый, но все же чего стоит ожидать, когда выходит та или иная деталь механизма, во сколько обойдется такой ремонт и сколько приблизительно детали вытянут из кармана. Для начала рассмотрим стоимость деталей электроусилителя, так как в большей части ремонт можно провести самостоятельно.

Казалось бы, что дороже всего должен стоить блок управления, но как показывает практика, только 1% из 100% поломок приходится на ЭБУ, остальные же проблемы случаются с рулевой рейкой, электромотором или другими мелочами. Учитывая состояние дороги и непредсказуемые ситуации, основные удары и вибрация приходится на электродвигатель, да и сама конструкция данного элемента не проста.

Соответственно отсюда и столь высокая стоимость, чем дороже и выше по классу автомобиль, тем дороже стоят детали электроусилителя. Если все же по каким-то причинам нет возможности самостоятельно отремонтировать в домашних условиях, рассмотрим, сколько обойдется подобный ремонт на СТО.

Стоимость ремонта не самая дешевая, но и не столь большая, как для гидроусилителя. Сложней всего будет с электромотором, так как устройство точное и требует практики для ремонта подобных элементов. Что касается электроусилителя в целом, то система не только улучшила комфорт для водителя и безопасность автомобиля в целом, но так же позволила устанавливать множество дополнительных вспомогательных систем. К тому же есть неограниченный полет фантазий, для реализации новых систем, которые в дальнейшем могут вполне заменить водителя или существенно облегчить управление.

Почему он выходит из строя

Здесь всё просто – любое механическое устройство подвержено износу. Так и датчик угла положения руля тоже ломается по этой причине. В зависимости от типа, срок эксплуатации сильно отличается.

Например, потенциометрические датчики накрываются «медным тазом» быстрее, чем оптические. В данном типе много контактных и подвижных деталей. Они просто протираются и не могут мерить сопротивление. Да и медная подложка пластинки вытирается под ноль.

Перетираются шлейфы, провода. Могут окислиться пины контактных колодок. Реже выходят из строя магниторезистивные элементы. Но быстрее сотрутся пластиковые шестеренки внутри датчика положения рулевого колеса.

Кроме этого, если до него доберётся влага, то встречайте ржавчину на его элементах. Она не проводит ток, а значит, он выйдет из строя. Особенно это касается датчиков угла, расположенных на рулевой рейке.

Разрядился аккумулятор, или неисправности в подвеске – корректных значений уже не будет. Это касается ситуации, когда «сбился» ноль рулевого колеса. После этого нужно проводить калибровку потенциометра рулевого управления.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

Рулевая рейка на автомобиле Лада Гранта

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

• колёса;
• рулевая рейка;
• привод;
• механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок	Устранение
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли.	Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой.	Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены.	Заменить тяги.
Между рейкой и гайкой слишком большой зазор.	Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли.	Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор.	Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб.	Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки.	Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки.	Изношенные элементы надо менять.
Давление в колёсах слишком низкое.	Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены.	Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок.	Ремонт амортизационной стойки или ее замена.
Подшипники вала износились.	Подшипники вала нужно заменить.
Электроусилитель управления неисправен.	Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

• рулевого механизма;
• усилителя;
• рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.

Основные типы конструкции ЭУРА

Решил перенести устройство немного ниже, потому как здесь действительно есть что рассказать. Стоит отметить, что электрический двигатель на валу зачастую имеет паразитный момент инерции. Ротор электрического двигателя не может остановиться – мгновенно, потому как имеет свою массу, ему нужно адаптироваться, чтобы пойти в другую сторону, вот вам и инерция. В движении это проявляется дополнительным усилием, когда водитель решает резко сменить направление вращения руля. Поэтому конструкций ЭУРА сейчас достаточно много, около 4 типов, инженеры стремятся уйти от этих паразитных инерций:

Встроенный в рулевой вал (колонку). Если рассматривать саму рейку, то это обычная рулевая рейка, без каких-либо изменений. Сам двигатель находится в салоне и располагается на валу встроенным в рулевую колонку, это самая дешевая конструкция из всех электрических типов. Поэтому он так массово устанавливается на бюджетные модели автомобилей, в том числе на многие ВАЗ. Из положительных моментов не только цена, и простая конструкция рейки, но еще и то, что электрическая часть находится в салоне, а значит она менее подвержена температурным перепадам и влаги (снегу) из под колес, то есть живучесть увеличена. Минусами можно назвать то, что система снабжается червячным соединением, из-за этого возрастают потери на трение, информативность руля падает. ТО есть инерция + трение, настроить датчики невозможно! Это «бросается в глаза», особенно тех водителей, которые пересели с ГУРА.

Червячное соединение, встроенное в саму рулевую рейку. Это второй тип по простоте и цене конструкции. Как становится понятно, здесь используется червячное соединение (а это значит опять паразитные потери на трение) и электродвигатель который установлен в корпус самой рейки, то есть находится в подкапотном пространстве. Отличить можно по расширенному корпусу. Отрицательными моментами можно назвать еще то что все части находятся во внешней среде и по сути подвержены коррозии, радом влага, пыль, грязь снег и прочее. Также такая компоновка увеличивает цену ремонта и уменьшает удобство по эксплуатации. То есть вот так вот просто не подлезешь и не снимешь, нужно снимать всю рейку целиком. По управляемости она похожа на первый тип, то есть сравнить с ГУРОМ опять же сложно.

ЭУР с червячным приводом встроенный в рейку, но двухвальный. В свое время был очень популярен на ТОЙОТАХ, ЛЕКСУСАХ и некоторых немцах, например на ПАССАТЕ B Это технически сложная рейка, которая стоит очень не мало, также ее ремонт остаточно сложный и дорогой. Электромотор находится на противоположном конце от рулевого входного вала. Самая лейка имеет два отлива под опорные сухари. Что мы имеем – две зубчатые пары по краям рейки, одна идет от водительского вала (банально передает момент водитель, когда крутит руль), вторая идет от электрического двигателя, которую он толкает по средствам червячного механизма. ОЧЕНЬ СПОРНАЯ КОНСТРУКЦИЯ, потому как две «червяных пары», которые еще сильнее получают паразитные потери на трение, что пагубно влияет на информативность руля. Плюсами можно назвать только то что стуки у такой рейки могут очень долго не проявляться, потому как здесь есть две полноценных опоры с сухарями.

Электрический усилитель с винт-шариковой гайкой (соединением). Как отмечают эксперты, это самый правильный вид ЭУРА, по информативности и настройкам он приближен к ГУРУ (а иногда даже превосходит его). Электромотор встроен непосредственно в саму рейку, о чем свидетельствует цилиндрический корпус, не похожий на электрических собратьев. Принцип действия здесь немного другой – здесь нет привычного червячного соединения, электродвигатель «крутит» шариковую гайку, которая проходит через сам вал, соответственно перемещая его в ту или иную сторону. ЗДЕСЬ ПРАКТИЧЕСКИ НЕТ паразитных потерь на трение, а также инерции, благодаря иной конструкции ротора. Сейчас это самый востребованный вид ЭУРА, его устанавливают на ЛЕКСУСЫ, ТОЙОТЫ после 2005 годов выпуска, также на новые модели ФОРД и МАЗДА. Большим минусом такой конструкции является его ЦЕНА, она намного больше своих собратьев. Ремонт стоит больших денег из-за расходных материалов, а также из-за сложности конструкции.
