Изучение устройства и принципа работы батарейной системы зажигания

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Тестирование осциллографом

Самую объемную информацию получают после тестирования системы зажигания осциллографом, результаты которого, выводятся на монитор персонального устройства (ПК или планшета).

Он фиксирует в виде осциллограммы, изменения величин параметров не только катушки, а и всей группы систем двигателя. Искажение графика происходит под влиянием некоторых характеристик, по которым можно судить об исправности того или иного участка:

Опережающее воспламенение (угол);
Число оборотов в минуту (вращения коленвала);
Положение дроссельной заслонки (угол перемещения);
Давление;
Пропорции топливной смеси (обедненная или обогащенная);
Иные.

С помощью мотор-тестера на основе цифрового осциллографа, устанавливаются следующие проблемы:

Размыкание высоковольтной цепи соединения датчика со свечами. Может происходить уменьшение промежутка искрения, что отрицательно скажется на транзисторе и изоляции;
Увеличение сопротивления на этом участке, сопровождающееся падением напряжения. Такое происходит, когда окисляются, стареют и слишком длинные провода. На графике отчетливо видно, как величина напряжения в начале искрения больше, чем к концу горения искры;
Обрыв такого провода между датчиком и катушкой. Дополнительный зазор искрообразования (между концами оборванного провода), приводит к увеличению напряжения, и вредит обмотке;
Межвитковый пробой. Он также забирает на себя часть энергии, особенно при наращивании нагрузки на двигатель. Поэтому мотор теряет мощность во время разгонов и увеличения оборотов;
Электродный зазор свечи. Изменение его величины, ведет к падению напряжения и пропускам воспламенения;
Понижение компрессии в цилиндрах. Ориентируются на понижение напряжения искрообразования, из-за понижения давления нагнетания поршней в камерах цилиндров.

Все перечисленные изменения сопровождаются пробоем изоляции и падению напряжения в цепи системы зажигания. Эти и объясняется пропуски, перегазовки и провалы воспламенения.

Контактная (батарейная) система зажигания

Система зажигания двигателя с принудительным воспламенением рабочей смеси должна обеспечить увеличение напряжения аккумуляторной батареи или генератора (в зависимости от режима работы двигателя) до величины, необходимой для возникновения электрического разряда между электродами свечи зажигания, и в требуемый момент (момент зажигания) подать это напряжение на соответствующую свечу. Момент зажигания характеризуется углом опережения зажигания, который представляет собой угол поворота коленчатого вала двигателя, отсчитываемый от положения вала в момент подачи искры до положения, когда поршень приходит в верхнюю мёртвую точку (ВМТ).

Применявшиеся ранее и применяемые в настоящее время системы зажигания получают необходимую высоковольтную энергию не непосредственно от аккумуляторной батареи, поскольку для пробоя электрической дугой воздушного зазора между электродами свечи зажигания напряжения 12-вольтовой батареи явно не хватит. Для возникновения дуги между электродами свечи зажигания требуется напряжение не менее 8000 В, а при многих режимах работы двигателя значительно большее. По этой причине необходимо существенно увеличить напряжение аккумуляторной батареи посредством промежуточного преобразователя и накопителя энергии, который, в зависимости от способа преобразования и аккумулирования энергии, может быть индуктивным или емкостным.

В системах зажигания автомобильных двигателей наиболее широко используются индуктивные накопители электрической энергии, использующие в своей работе явление самоиндукции, возникающее в трансформаторе при прохождении через одну из его обмоток переменного тока. Возникает вопрос – откуда в бортовой сети автомобиля с неработающим двигателем, может появиться переменный ток? Ведь аккумуляторная батарея – источник постоянного тока.

Для ответа на этот вопрос следует вспомнить – что, по определению, называется переменным электрическим током? Это ток, который с течением времени изменяется по величине и (или) по направлению. Следовательно, если цепь, соединяющую выводы аккумуляторной батареи, периодически выключать и включать, то в периоды нарастания тока и его исчезновения (которые характеризуются определенными временными отрезками) в цепи протекает именно переменный ток, изменяющийся с течением времени по величине (от нуля до 12 вольт и наоборот). А раз в цепи присутствует переменный ток, то посредством явлений индукции и самоиндукции его напряжение можно изменять по величине до требуемого значения.

Именно это свойство переменного тока используется во всех известных системах зажигания. Разница заключается лишь в использовании прерывателей и накопителей электроэнергии различных принципиальных конструкций, способных эффективно отдать накопленную энергию для возникновения дуги между электродами свечи.

Контактная (батарейная) система зажигания

Другие факторы влияния на катушку

Все неисправные катушки не ремонтируются, они подлежат замене.

— механические повреждения эбонитового корпуса;

— нарушение его герметичности;

— обрыв входящих и выходящих проводов, отход их контактов;

— подтеки масла, Загрязнения изоляции в свечах, что провоцирует дополнительные разряды на поверхности, нарушая ровный такт воспламенения горючего;

— продолжительная или сильная вибрация.

Если проблема не устранена, а катушка в полном порядке, значит, неисправен трамблер или сама электронная система. Для установления этого факта, одним концом вольтметра коснитесь катушки, вторым – кузова авто, точнее, его «массы». Неисправность доказывает нулевое показание измерительного прибора.

Диагностика датчика положения коленвала и распредвала
Нет ничего более изнурительного, чем диагностика прерывистого пуска, жалобы на отсутствие запуска без диагностических Диагностика авто 0

Датчик положения коленвала и распредвала ДПКВ / ДМРВ: диагностика и характеристики
Датчики положения коленчатого вала (ДПКВ) и положения распределительного вала (ДПРВ) с эффектом Холла являются Диагностика авто 0

Коды OBD2: описание и интерпретация
У вас есть диагностический код неисправности и хотите знать, что он значит? В этой Диагностика авто 0

РЕГУЛЯТОР ХОЛОСТОГО ХОДА: поиск и устранение неисправностей
Регулятор холостого хода обеспечивает постоянную частоту вращения двигателя на холостом ходу при любых нагрузках. На Диагностика авто 0

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ
Датчик температуры всасываемого воздуха может быть довольно непритязательным компонентом, но он играет ключевую роль. Его Диагностика авто 0

ДАТЧИК КОЛЕНЧАТОГО ВАЛА (датчик коленвала): принцип работы
Датчик коленчатого вала является одним из ключевых поставщиков информации управления двигателем. Он определяет скорость и Добавить комментарий Отменить ответ

Комментарий Поиск: Новые статьи

Как проверить и заменить датчик уровня топлива и блок отправки
Диагностика датчика положения коленвала и распредвала
Почему в охлаждающей жидкости есть масло?
Датчик положения коленвала и распредвала ДПКВ / ДМРВ: диагностика и характеристики

Популярные статьи Выхлопная система автомобиля. Типы и особенности Сканматик 2 для андроид Напряжение на датчике холла Распиновка разъема для диагностики Как почистить автомобильный аккумулятор текстареа>хедер>хедер>хедер>хедер>хедер>хедер>

Факторы риска для катушки

На нормальное функционирование этой детали влияют постоянное нагревание и вибрационные воздействия. Они приводят к различным повреждениям, нарушениям изоляции, обрывам, замыкания, вплоть до полного лишения работоспособности. Затрудняется запуск мотора, нарушается ритмичность воспламенения.

Из-за различных неполадок в свечах и высоковольтном проводе, возникает большая перегрузка. Неисправное распределительное зажигание, становится причиной затруднения запуска мотора и пропусками зажигания.

Причиной неполадок может стать и механические повреждения, старение материала изоляции, износ уплотнителя, пропускающий масло.

Проблемная катушка проявляет некоторые особенности поведения автомобиля.

«Троение» на холодную, причем, усугубление проблемы с течением времени
Под дождем обнаруживаются перебойные явления
Усиленное надавливание на газ, провоцирует провалы мотора
Затруднение или невозможность запуска мотора
Переход на высокую передачу, после непродолжительного разгона, сопровождается провалами
Во время движения теряется мощность машины

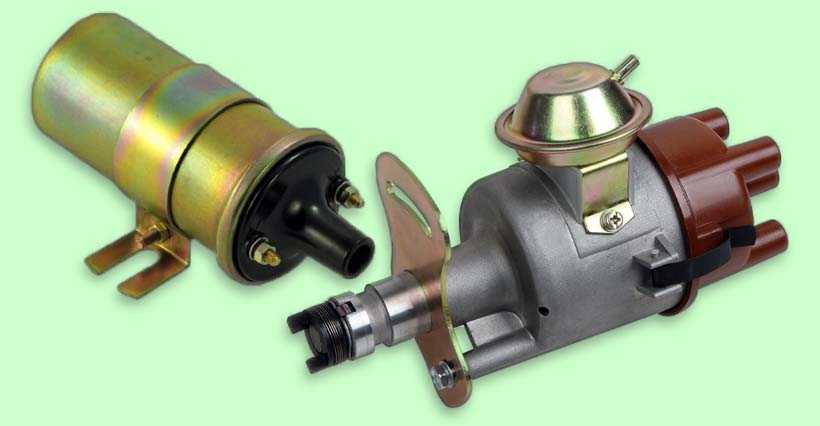

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Контактная система зажигания

Модуль зажигания ваз 2114
