JTC 1203
Эта модель характеризуется приемлемой стоимостью и удобством применения. Изделие имеет хорошую длину, что облегчает применение ключа и избавляет от необходимости использования удлиняющей ручки. Изделие рекомендовано для стяжки различных элементов до необходимого предела.
JTC 1203
Характеристики:
- трещотка – да;
- футляр – да;
- диэлектрическое покрытие – нет;
- материал – сталь;
- вес – 1.68 кг.
Плюсы
- высокая прочность;
- при достижении предела затягивания каких-либо элементов раздается характерный щелчок, который отчетливо слышно;
- высокая точность регулировки;
- удобная шкала, которую хорошо видно;
- приемлемая стоимость.
Минусы
- узел с трещоткой очень хрупкий;
- тугая работа;
- не слишком высокое качество сборки.
Основные разновидности
Наиболее простым и распространённым вариантом такого инструмента являются стрелочные ключи, которые также называют торсионными по типу применяемого в них механизма. Они показывают значение крутящего момента при воздействии на него,например, при нажатии руками. Подобные динамометрические ключи не имеют никакого механизма безопасности при превышении разрешённого крутящего момента. Кроме того, говорить о большой точности не приходится — погрешность может достигать 15%.
Если вы часто выполняете сложные работы с необходимостью точного ограничения крутящего момента, лучше купить предельные динамометрические ключи. После достижения заданного крутящего момента они попросту перестают передавать его на обрабатываемое резьбовое соединение. Ранее были популярны ломающиеся динамометрические ключи, которые выходили из зацепления сразу после достижения максимального значения.
Однако их надёжность действительно оставляла желать лучше, поэтому на смену подобным механизмам пришли трещоточные ключи. Такие динамометрические инструменты используют известный каждому человеку храповой механизм, заставляющий бесцельно прокручивать головку ключа при превышении разрешённого крутящего момента.
Третьим вариантом являются , которые получили очень широкое распространение на профессиональных сервисных станциях. Если у динамометрического ключа с храповым механизмом погрешность достигает примерно 5%, то в этом случае её удаётся удерживать в пределах 1%.
Конструкция инструмента может включать в себя защитную трещотку, но чаще встречаются ключи с жидкокристаллическим индикатором, задачей которого является только информирование пользователя. Существенным недостатком электронных динамометрических ключей является их высокая цена, которая делает такие инструмента почти недоступными для частных собственников.
Существуют и специальные головки, которые надеваются на гайковёрты либо воротки различных размеров — чаще всего в них применяется храповой механизм, останавливающий передачу крутящего момента свыше установленного предела.
Однако в профессиональных гайковёртах крутящий момент регулируется непосредственно на самом устройстве, поэтому динамометрические головки устанавливают только на простейшие бытовые устройства и ручные приспособления. В продаже можно найти и крупные силовые ключи с длинными рукоятками, которые идеально подходят для выполнения наиболее сложных работ.
Ответы на часто задаваемые вопросы
Динамометрический ключ до недавнего времени считался инструментом профессиональных механиков, которые использовали его в авторемонтных мастерских. Многие люди думали, что нет необходимости иметь его у себя дома или в гараже, а зря.
К счастью, те времена остались в прошлом, и сейчас на рынке представлен целый ряд отличных динамометрических ключей, предназначенных для домашнего, а не для профессионального использования.
Естественно, у некоторых людей все еще возникают вопросы об этом чрезвычайно удобном инструменте. Постараемся ответить на них.
Вопрос: Зачем покупать динамометрический ключ?
Ответ: Есть две причины купить динамометрический ключ — безопасность и долговечность деталей. Позволяя вам устанавливать крутящий момент, эти инструменты обеспечивают определенную точность при затяжке гаек и болтов.
Это может показаться лишним, когда вы ремонтируете сломанный замок на перчаточном ящике, но это чрезвычайно важно, когда речь идет о гайках, удерживающих колеса, закрепляющих тормозную систему или фиксирующих руль велосипеда. При работе с обычным гаечным ключом вам приходится затягивать гайки на глаз, т.е
угадывать величину усилия затяжки
При работе с обычным гаечным ключом вам приходится затягивать гайки на глаз, т.е. угадывать величину усилия затяжки.
При неоднократном затягивании со слишком большим усилием резьба на болте со временем будет повреждена, что потребует его замены или приведет к полному выходу из строя детали в самый неподходящий момент.
Вопрос: Как часто следует калибровать динамометрический ключ?
Ответ: Эти инструменты являются прецизионными и обычно имеют поверочный сертификат завода-изготовителя, подтверждающий, что измерения, могут иметь погрешность 4% или даже меньше.
Профессионалы считают, что если этот показатель превысит 5%, инструменту требуется калибровка.
По общему правилу, калибровку следует проводить примерно после каждых 3000 повторений, если вы используете ключ регулярно, или примерно один раз в 6 месяцев, если вы пользуйтесь им только время от времени.
Вопрос: Существует ли универсальный динамометрический ключ?
Ответ: И да, и нет. Как вы уже заметили в нашем обзоре, у динамометрических ключей разный момент затяжки, разные размеры, они выполнены из разных материалов и стоят по-разному.
Как правило, рекомендуется покупать один ключ, который, по вашему мнению, сможет справиться с основной массой работы, будь то ремонт или обслуживание грузовика, автомобиля, внедорожника, газонокосилки или других устройств, используемых в хозяйстве.
Для этого подойдет модель с широким диапазоном крутящего момента.
Если у вас есть велосипеды или другая техника с более хрупкими компонентами, было бы неплохо купить динамометрический ключ с меньшим шагом крутящего момента, чтобы вы могли затягивать крепеж с большей осторожностью и точностью
Особенности устройств
Прежде чем решать, как выбрать динамометрический ключ, необходимо понять, что подобное устройство является профессиональным инструментом, в который встроен динамометр. Данное приспособление подходит не только для починки транспортных средств, его также активно применяют во время строительства, конструирования техники, промышленного производства и в других сферах, где при сборке важен показатель крутящего момента.
На любом оборудование такого типа вы увидите специальную шкалу, которая показывает текущее значение усилия. В результате, можно с легкостью определить нынешний крутящий момент и, в случае необходимости, изменить усилие.
Тут необходимо отталкиваться от таких параметров, как:
- конструктивные особенности элемента (о разновидностях моделей мы поговорим чуть позже);
- тип шкалы (модели могут иметь электронный дисплей, механическую шкалу и т. д.);
- качество материала (помните, что вы покупаете не обычный датчик, а инструмент, которым придется работать). Но тут нет необходимости в сверхпрочной стали с твердостью 50 HRC, достаточно будет и моделей с параметром в 35-40 HRC;
- цена (как правило, модели являются достаточно недорогими, так что не стоит искать дорогостоящие варианты);
- особенности эксплуатации. Для частного использования подойдут механические варианты, тогда как для работы в автосервисе потребуются профессиональные модели;
- точность и надежность. Чем более сбалансированными будут характеристики, тем проще будет работать с инструментом. При этом нет необходимости приобретать дорогостоящее оборудование, в котором крутящий момент достигает 250-300 Нм. Для большинства задач хватит моделей на 200 Нм.
Видео-обзор про динамометрический ключ для автомобиля:
Топ-2. АРСЕНАЛ-257-005
Рейтинг (2021): 4.85
Учтено 206: отзывов с ресурсов: АлиЭкспресс
Лучшее соотношение цены и качества
Относительно недорогой ручной инструмент с отличной точностью и высоким качеством сборки. Ключ практически не имеет негативных отзывов на АлиЭкспресс.
-
Характеристики
- Средняя цена: 2 415,00 руб.
- Количество заказов: 699
- Тип: предельный
- Крутящий момент: 5–24/19–110/28–210/70–350
- Присоединительный квадрат: 1/2″, 1/4″, 3/8″
- Точность: +/-4%
- Оповещение: щелчок
Удобный и легкий в использовании щелчковый двусторонний ключ. Приходит с АлиЭкспресс в кейсе и с сертификатом о калибровке. На ключе есть серийный номер, который совпадает с указанным в документах. Продавец уверяет, что сделан инструмент в Тайване, что подтверждает надпись на коробке. По точности динамометрического ключа и качеству материалов замечаний нет. Это надежный инструмент, который должен быть в каждом гараже или багажнике автомобиля: фиксация четкая, щелкает исправно. Точность момента соответствует заявленной. Слабым местом динамометрического ключа является сборка – в некоторых экземплярах присутствует люфт рукояти. И есть подозрения, что шкала без гравировки, её лучше сразу защитить от стирания.
Плюсы и минусы
- Жесткий пластиковый чехол
- Инструкция и надписи на русском
- Качественный материал
- Прост в использовании
- Люфт рукоятки
- Шкала без гравировки
- Нет держателя для головок
Разновидности динамометрических ключей для легкового автомобиля
Выделяют несколько типов приспособлений:
- Стрелочный — самый распространенный вид. Отличается невысокой стоимостью, простой конструкцией. Однако по техническим характеристикам он уступает другим моделям. Погрешность составляет 10%, максимальный уровень затяжки — 280 Н.м. Стрелочные варианты применяются для легких рутинных работ.
- Щелчковый — с заданным максимумом, который срабатывает при слишком сильной затяжке. Погрешность составляет 3-5%, сила натяжки — от 40 до 360 Н.м. Устройства применяются в бытовых или промышленных условиях.
- Электронный — отличающийся лучшими рабочими качествами. Погрешность не превышает 1%. Имеется электронная шкала, отражающая степень затяжки.
Советы по использованию динамометрического ключа
- Никогда не используйте динамометрический ключ для откручивания болтов — их следует использовать только для их затяжки. Риск заключается в том, что, если болт затянут, вы можете случайно приложить больше крутящего момента, и инструмент не выдержит такой нагрузки.
- Всегда ослабляйте до минимального значения установленный момент по завершению работы с ключом. Это связано с тем, что внутри у него расположен пружинный механизм, который не должен всё время находиться в нагруженном состоянии. Правильное хранение продлит срок его службы.
- Плавно и равномерно увеличивайте усилие, пока не услышите щелчок.
- Каждая модель имеет паспортное значение диапазона крутящего момента, с которым можно использовать ключ без риска повредить его. Используя ключ, старайтесь не слишком часто заходить в диапазон 75-100% паспортного значения. Это создаёт нагрузку на внутренний механизм гаечного ключа, потенциально сокращая срок его службы.
- На рукоятке большинства динамометрических ключей отмечена точка приложения усилия. В этом месте вы и должны держать инструмент и прилагать усилие. Инструмент будет откалиброван для усилия, которое вы создадите своей рукой под должным углом. При работе держите инструмент в этой точке (или как можно ближе к ней), чтобы обеспечить точно требуемый момент затяжки.
Динамометрический ключ для автомобиля – какой лучше по конструкции и исполнению?
Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.
Динамометрический ключ предельного типа регулируемый
Предельный или щелчковый – распространенный тип динамометрического ключа. Функциональность и доступность в цене – главные качества. Работают по принципу предварительной установки значения крутящего момента. После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид «трещотки», к которой присоединяется насадку на квадрат и фиксируется переключателем.

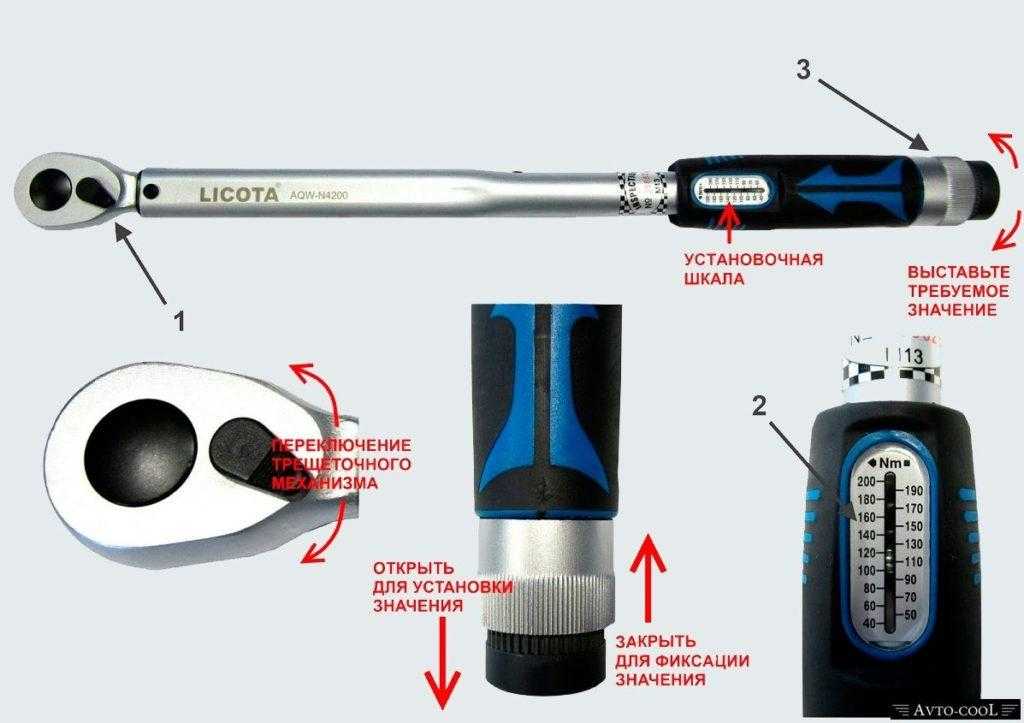

В рукоятке расположен регулировочный механизм со шкалой (основная и вспомогательная). Настраивается приспособление инструкции (смотрите видео ниже). Продаются так же упрощенные по регулировке аналоги, как на фото ниже.
Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше
При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля
Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 – 100 НМ и более.
Видео-инструкция по настойке
Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.
Динамометрические ключи стрелочные
Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части. Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы. Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях.Плюсы данного изделия:
- Не высокая стоимость из-за конструкции.
- Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
- Рабочий интервал ограничен только шкалой (0-300 Н*М).
Цифровой динамометрический ключ
Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:
- встроенная память;
- разнообразие в настройке;
- подключение к компьютеру и калибровка;
- дата, время, марка автомобиля;
- количество использований ключа;
- вибрация или звуковой сигнал в процессе работы.
Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.
Ключ-адаптер динамометрический
Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов.На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера – это универсальность. Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2016 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.
Описание устройства и принцип его работы
Динамометрический ключ представляет собой разновидность обыкновенного гаечного. Особенностью и главным отличием его является специальное встроенное устройство — динамометр. Он очень полезен при затяжке болтов, где необходимо хорошее резьбовое соединение.
Динамометрический ключ, внешний вид
Используется динамометрический ключ во множестве различных отраслей, таких как автопромышленность, строительство и ремонт механизмов. В этих областях часто производится затяжка болтов
Например, в автомобиле можно затянуть головку блока цилиндров или другие соединения в двигателе и при этом важно не повредить или сорвать резьбу. В таком случае динамометрическое устройство является незаменимым
Динамометрический ключ дает возможность выбрать нужную величину срабатывания и не опасаться возможного повреждения техники в процессе работы.
Основные виды работ, при которых часто применяются устройства:
- Обтяжка резьбовых соединений в электрических установках.
- Обтяжка болтовых соединений в ходовой части автомобиля или двигателе.
- Обтяжка резьбовых соединений водных и газовых шлангов.

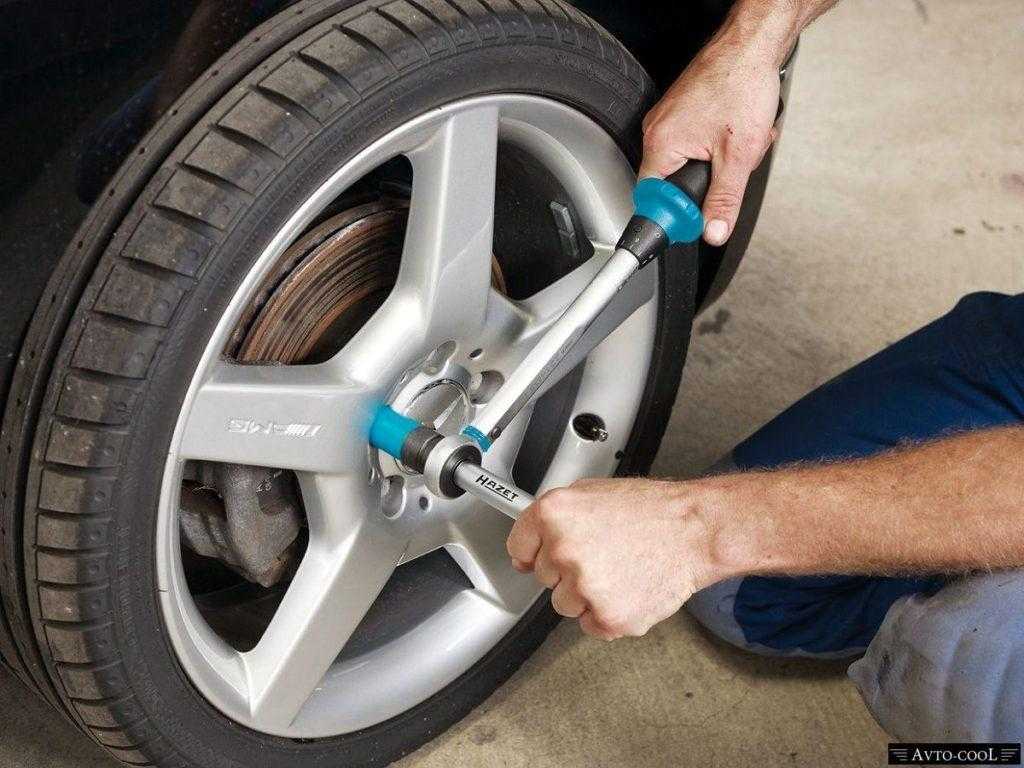

- Снятие и установка автомобильных дисков на грузовое и легковое авто.
- Прочие работы.
Различные производители предлагают всевозможное устройство ключей. Чаще всего отличия небольшие и зависят от конкретных функциональных особенностей сферы применения.
В базовую комплектацию ключа с динамометром входит:
- корпус и пружина;
- рукоятка для регулировки;
- насадка трещоточного типа, которую можно снимать;
- штифт-фиксатор для насадки;
- измерительная шкала;
- фиксатор выбранного усилия срабатывания.
Это основные детали. Продается такой метрический инструмент в сборе.
В любом виде работ очень важным моментом является именно точное соблюдение момента затяжки болта. Если все сделать правильно, то соединение рассчитано на различные изменения температур, нагрузок и давления. Соединение делается таким образом, чтобы оно могло реагировать на изменения условий и приспосабливаться в различных пределах.
