Знакомимся с основными характеристиками конструкции и механизма автомобильного стеклоподъемника

Устройство и принцип работы

Вне зависимости от привода, механизм стеклоподъемника делится еще на два вида. Он может быть одно- и двухрычажным. Начнем с первого.

Применяется однорычажный механизм стеклоподъемника на ВАЗах, а также на некоторых бюджетных иномарках типа «Нексии». В конструкцию элемента входит зубчатое колесо, рычаг и пластины. Последние крепятся намертво к стеклу болтами и позволяют двигать его в нужном положении. На конце рычага имеется ползун. Что это такое? Ползун являет собой приспособление, что перемещает пластину по рейке вместе со стеклом. Обычно это пластиковый ролик с небольшим количеством смазки. Принцип работы такого механизм стеклоподъемника передней двери очень простой. Когда водитель нажимает на кнопку или крутит «веслом», задействуется зубчатое колесо. Оно двигается по рейке вверх-вниз. А поскольку стекло соединено с пластиной, оно также перемещается в заданном направлении благодаря ползуну. Если это электрический механизм стеклоподъемника (в «Нексии» такие встречаются в комплектациях GLE), данным процессом управляет электромоторчик. Именно он двигает зубчатое колесо по направлению, заданному кнопкой. Никаких тросов здесь нет – только провода.

Теперь о двухрычажном механизме стеклоподъемника. Он тоже идет как с механическим, так и с электрическим приводом. В конструкции есть зубчатое колесо, пластина с болтами, ползунок и рычаг. Но вдобавок к основному прилагается еще и дополнительный. В качестве приводного элемента используется трос или реверсивный двигатель.

Ко второму рычагу в двух местах крепятся ползуны. Один перемещает пластину со стеклом, второй двигается только по пластине, что крепится внутри двери. Зубчатых колес здесь два. Они стоят с левой и правой стороны приводной шестерни. В чем плюс такой конструкции? Как говорят отзывы, с двухрычажными механизмами наблюдается меньше проблем с перекосом. Также отзывы говорят, что такие механизмы более надежны и долговечны. А процесс опускания стекла осуществляется немного быстрее.

Что такое доводчик стеклоподъемника?

Это приспособление является механизмом, который позволяет автоматически закрыть автомобильные окна при нажатии соответствующей кнопки на сигнализационном брелоке. На сегодняшний день доводчики стеклоподъемных механизмов могут быть установлены практически в любой модели вне зависимости от марки и страны-производителя машины. Подобное устройство сильно облегчает жизнь владельцу, поскольку позволяет, например, не переживать за то, что окна остались открытыми, и возвращаться из-за этого на парковку.

При включении сигнализации блок устройства определяет, в каком положении находятся стекла, и закрывает их. В случае, когда в машине было открыто не одно окно, а несколько, закрытие происходит по очереди. Некоторые модели стеклоподъемников имеют настройку скорости работы, и в среднем на полную доводку уходит 4-6 секунд. Современные устройства можно установить и самостоятельно или в сервисе: для этого понадобится соответствующее оборудование, приспособление и схема монтажа.

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
5. демонтируем обшивку двери;
6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Замена

Как снять механизм стеклоподъемника своими руками? Вне зависимости от того, электрический он или механический, принцип демонтажа один и тот же. Итак, поскольку механизм спрятан внутри двери, сперва необходимо снять обшивку. На разных автомобилях она демонтируется по-своему. В большинстве случаев нужно найти под заглушками винты, крепящие ручку и выкрутить их. Если это механический стеклоподъемник, необходимо извлечь стопор, а затем и само «весло». Далее аккуратно поддеть края обшивки и оттянуть ее наружу. Она крепится на пластиковых «клопах» — рекомендуется запастись новыми, поскольку они одноразовые. Если установлены ЭСП, нужно отключить проводок от центрального блока управления поднятием стекол. На следующем этапе требуется снять с корпуса моторчик и черные лючки. Затем откручиваем болты на пластине, что крепят стекло.

Обратите внимание: во время демонтажа окно должно находиться в поднятом состоянии. В противном случае извлечь механизм стеклоподъемника будет очень трудно

Это касается как электрических, так и механических элементов.

После этого снимаем с боковых роликов и с самого крепления стекла тросик (если таковой имеется). Также вынимаем его с верхнего ползунка. Затем откручиваем болты крепления механизма к двери (ключом на 10). Обычно их два или три. Теперь можно смело извлекать старый стеклоподъемник. Новый элемент устанавливается на место в обратном порядке.

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

• отвертку «крест» и плоскую;
• кусачки и пассатижи;
• набор ключей;
• нож и протяжки;
• изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.

Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла. Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте). Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку электростеклоподъемника ближе к сидению водителя, чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Основные неисправности и ремонт стеклоподъемников

Как и все виды механизмов, стеклоподъемники также подвержены различным поломкам. Проблема данного механизма заключается в том, что без возможности опускания и поднимания стекла пропадает возможность проветривания салона автомобиля без открывания двери, а это существенно ухудшает комфортабельность автомобиля. Чтобы этого не произошло, необходимо всегда поддерживать стеклоподъемники в исправном состоянии.

Прежде чем лезть и устранять неисправность, необходимо знать ее характер и способ соответствующего ремонта. Всего неисправности бывают двух видов: электрические (одинаковые для всех) и механические.

Электрические неисправности включают в себя повреждения проводниковых элементов, например проводов, или коммутационного оборудования (кнопки и реле), подробнее можно прочитать в статье об установке электростеклоподъемников на ВАЗ. В случае, если стеклоподъемник никак не реагирует на нажатия кнопки, необходимо начать проверку с подачи напряжения. Для этого внимательно осматриваются все провода, ведущие на систему, а также коммутационные устройства. При наличии на проводах следов гари или отсутствия изоляции, необходимо в срочном порядке заменить проводник электрического тока. В случае неудовлетворительного состояния кнопки, она также должна быть подвергнута замене или ремонту (если это возможно).

Если внешнее состояние проводников является удовлетворительным, то необходимо провести их внутреннюю проверку и проверку электрического двигателя. Для этого, на концы мотора присоединяется вольтметр. В автомобиле включается зажигание и нажимается кнопка, к примеру, опускания стекла. Если мотор не заработает, но на вольтметре появилось напряжение, примерно, 12 вольт, значит, двигатель стеклоподъемника не исправен и нуждается в замене или ремонте.

Если вы не располагаете мультиметром, то можно использовать подручные материалы. Лампа с проводом тоже очень часто используется и является чуть ли не основным тестером «….на все руки».

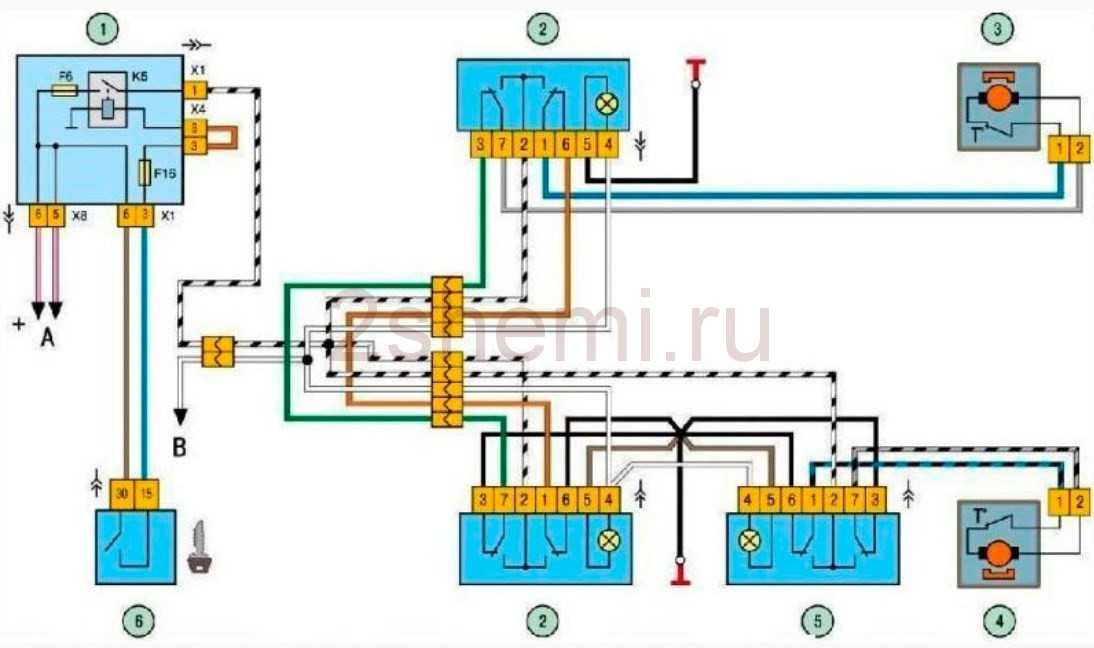

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Установки электростеклоподъемников на ВАЗ-2109 с их последующим подключением

Перед началом каких-либо манипуляций с проводкой нужно отключить питание электрических систем от аккумуляторной батареи.

Затем выполнить демонтаж дверных карт.

ПОтом выполнить съём установленного механического механизма подъемников. На этом этапе облегчить доступ к механизму поможет скотч – закрепите с его помощью стекло таким образом, чтобы штатный механизм был у вас в свободном доступе.

Выкрутить болты, на которых крепится механизм.

Снять установленную направляющую и открутить нижнюю гайку.

Скрутить две гайки, размещенные посередине, и верхнюю, обеспечивающую крепеж механизма.

После этого направляющая должна быть свободна.

Затем открутить оставшиеся три гайки, расположенные вокруг ручки вращения.

Теперь механизм стеклоподъемника ничем не закреплен и можно извлечь его из корпуса двери. Для этого надо направить нижнюю шпильку направляющей в специальное отверстие на двери.

С помощью отвертки вытянуть верхнее крепление трапеции и достать стеклоподъёмник из дверного пространства.

Новый механизм устанавливается по тем же креплениям, что и старый. Сделать это надо через большое окно в двери.

Помещенный механизм зафиксировать двумя крепёжными шпильками в том месте, где были гайки крепления средней части старого образца. Совместить отверстия и закрутить.

Затем совместить крепления рычажной системы и крепления на стекле. Для этого понадобится внешний источник питания. Достаточно подсоединить к электромоторчику провода и включить питание.

После того, как планки стекла и механизм ЭСП совпадут, закрепить их болтами из набора.

Смазать узлы, подверженные трению.

Теперь приступить к наладке электрической составляющей ЭСП.

Для установки кнопок ЭСП есть специальное место – это две заглушки, расположенные правее прикуривателя. Наиболее трудоемким процессом является протягивание необходимых проводов из двери в стойку, а после под приборную панель. Для этой процедуры предусмотрены специальные отверстия.

Лучше всего брать с запасом, чтобы провода нигде не были в натяг. Это исключит возможность их обрыва. Запитываем цепь от прикуривателя. Ниже представлена схема подключения:

После подключения проводов проверить работоспособность всей системы. Подать питание с аккумулятора и включить габариты. Если клавиши активаторы не подсвечиваются, то поменять местами гнезда на контактах клавиш (символы 3 и 6 на схеме).

Схемы установки стеклоподъемников:

Осталось проверить работу новых стеклоподъемников. Если все установлено верно, а механизм работает правильно, то должна быть обеспечена плавность хода стекол, отсутствие каких-либо рывков.

Разновидности подъемников

Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:

1. тросовый;
2. реечный;
3. рычажный.

Каждый из них имеет свои преимущества и недостатки.

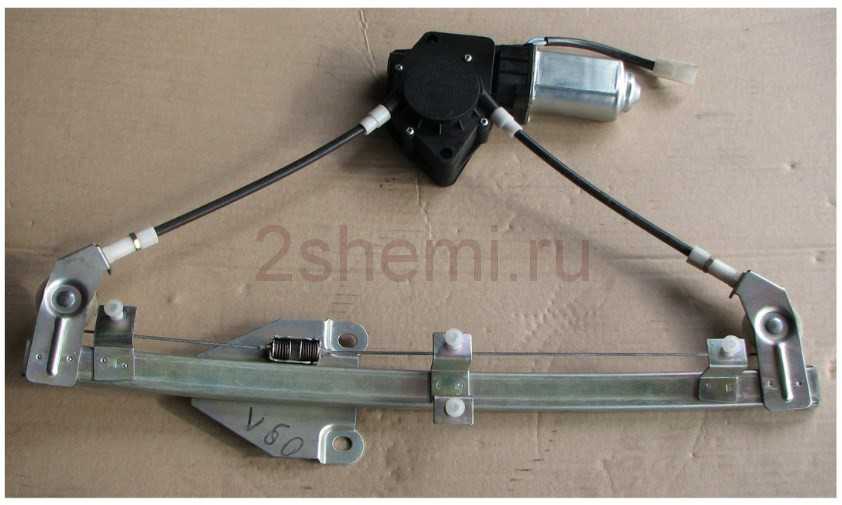

Тросовый

Главное достоинство, выгодно отличающее тросовый стеклоподъемник – высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

Реечный

Реечные стеклоподъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.

Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.

Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

Возможна ли установка самодельного привода?

Такой вопрос возникает у многих «кулибиных». О такого рода устройствах информации нет. Да и нужно ли, если в наше время никаких особых трудностей с приобретением штатного оборудования нет? Одно время в продаже были небольшие коробочки, прилаживаемые прямо на обшивку вместо ручки, которую приходилось крутить тому, кто сидел возле двери. Сейчас уже вряд ли можно найти такие устройства не только в продаже, но и на складах ненужных вещей.

И еще один вопрос, который часто тревожит наших автовладельцев: целесообразно ли от других автомобилей на двери машин ранних выпусков, не оборудованных электроприводами? Как говорится, для пытливых умов и умелых рук нет никаких преград. Но не надо забывать, что помимо моторчиков придется вносить изменения в электроцепь, снабжая ее дополнительными реле, выключателями и предохранителями

. Если у вас нет опыта работы с электроникой, такие эксперименты весьма нежелательны. К тому же не рекомендуется вносить конструктивные особенности, не учтенные производителем. Если желание сделать тюнинг слишком сильное, обратитесь за помощью к специалистам автосервиса, которые смогут установить электропривод на ваш автомобиль.

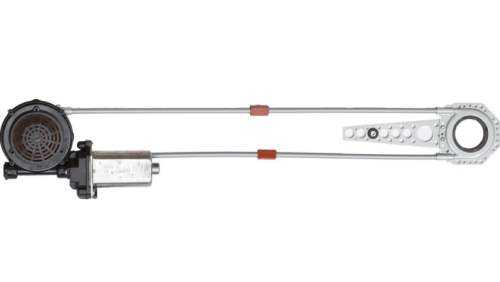

Конструкция реечных электрических стеклоподъемников

Принцип работы реечных стеклоподъемников: вращательное движение, которое передается от электромотора шестерни, преобразуется в линейное перемещение рейки с закрепленной на ней кареткой стекла. Такие ЭСП по сравнению с тросовыми более надежны и долговечны. Помимо этого шума они издают меньше, а скорость их работы намного выше, чем у тросовых.

По сравнению с рычажными реечные стеклоподъемники отличает равномерность и плавность хода стекла.

При их использовании отсутствует перекос стекла. Но у них есть и недостатки. Металлическим шестерням необходима смазка, иначе они быстро изнашиваются и перестают нормально функционировать. Если вместо металлических шестерен стоят пластмассовые, то это существенно уменьшает срок службы ЭСП. Реечным ЭСП необходимо больше свободного пространства, чем тросовым, внутри дверцы машины.

При сравнении рычажных и реечных ЭСП по степени надежности главными факторами являются конструкция конкретного подъемника и качество его изготовления (производитель).

Разновидности подъемников

Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:

1. тросовый;
2. реечный;
3. рычажный.

Каждый из них имеет свои преимущества и недостатки.

Тросовый

Главное достоинство, выгодно отличающее тросовый стеклоподъемник – высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

Реечный

Реечные стеклоподъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.

Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.

Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

P.S. Правильно снимаем стеклоподъёмник

Как снять ручку стеклоподъёмника на ваз-2114

С тем, как снять стеклоподъёмник, проблем возникнуть не должно. Поскольку здесь всё просто:

• орудуем отвёрткой, откручивая крепёжные элементы, которые держат обшивку;
• снимаем плёнку защитную;
• откручиваем моторчик;
• отсоединяем узел, после этого стекло должно передвигаться легко от давления руки;
• откручиваем оставшиеся крепления на механизме стеклоподъёмника.

Стекло необходимо поддерживать и аккуратно снимать, чтобы оно не разбилось, не треснуло или не надкололось.

Раз уж вам пришлось разбирать двери и добираться до внутренней системы, то выделите время на смазывание всех элементов, которые поддаются трению. Таким образом, работа стеклоподъёмников продлится, а подготовка автомобиля к зиме станет на один пункт короче.

Инструкция по подключению электростеклоподъемников

Для подключения ЭСП, необходимо снять дверные карты и после этого хорошо очистить поверхность от загрязнений и пыли. С помощью отвертки следует открутить крепежные элементы и поднять стекло до упора его фиксации. Также необходимо извлечь резиновые заглушки из технологических отверстий. Далее следует завести устройство подъемника в верхнее отверстие в собранном виде и закрепить его с помощью болтов.

На следующем этапе нужно отключить провод от прикуривательного устройства и протянуть его через технологическое отверстие в двери автомобиля

Стоит обратить внимание на сам процесс протягивания проводки. Нужно убедиться, что провод не соприкасается с подвижными элементами ЭП, иначе возможен риск обрыва

Далее, необходимо подключить контакты к переключателю, соблюдая необходимую полярность. После правильного присоединения всех элементов, следует подключить конструкцию к пластине и стеклу. Необходимо обязательно отрегулировать положение стекла и надежно закрутить все гайки для фиксации.

Для подключения стеклоподъемника к питанию, следует внимательно изучить схему проводки автомобиля и ЭСП. После выполнения всех необходимых действий, детали конструкции закрепляются силиконовой смазкой.

Для наглядного примера, можно ознакомиться с роликом, в котором показан процесс установки электрических стеклоподъемников на ВАЗ 2109:

Конструкция стеклоподъемников

Классический механический стеклоподъемник состоит из:

• Опоры стекла;
• Вертикальных направляющих;
• Резинового демпфера (расположен в нижней части дверного корпуса, и его функция – ограничивать движение стекла);
• Оконного уплотнителя. Этот элемент расположен в верхней части оконной рамы или крыши, если это кабриолет (об особенностях этой разновидности кузовов читайте в другом обзоре) или хардтоп (особенность этого типа кузова рассматривается здесь). Его задача заключается в том же, что и у резинового демпфера – ограничивать движение стекла в максимальном верхнем положении;
• Привода. Это может быть механический вариант (в этом случае в дверной карте будет устанавливаться ручка для вращения шестеренки барабана, на которую наматывается трос) или электрический тип. Во втором случае в дверной карте не будет никаких ручек для движения стекла. Вместо нее в двери устанавливается реверсивный (может вращаться в разные стороны в зависимости от полюсов тока) электрический моторчик;
• Подъемного механизма, с помощью которого стекло перемещается в конкретном направлении. Существует несколько разновидностей механизмов. Их особенности мы рассмотрим немного позже.
