Торсионная подвеска. устройство и принцип работы

Пневматическая подвеска

В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины. Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах. Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне. Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки. Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.

Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге. Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция. В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.

Плюсы пневматической подвески

Минусы пневматической подвески

• Невысокая масса
• Возможность изменения жесткости
• Поддержание постоянного клиренса
• Возможность изменения клиренса
• Заменяет упругий и гасящий колебания элементы

• Высокая сложность и цена всей системы
• На легковых автомобилях и внедорожниках долговечность ниже, чем у других типов подвесок.

Установку пневмоподвесок очень любят тюнингисты всех мастей. И, как обычно, кто-то хочет пониже, кто-то повыше.

Типы подвесок

За годы применения, система видоизменялась для установки на разных осях автомобилей. Также в некоторых случаях конструкция требовала продольной или наоборот поперечной установки упругого элемента относительно рамы.

Из такого множества можно выделить три вида конфигурации, которые были и до сих пор остаются популярными.

Передняя на поперечных рычагах

Единственный вариант данной системы, встречающийся на передней оси. С одной стороны, упругий элемент крепится к поперечным рычагам (верхнему или нижнему в зависимости модели), а с другой к раме или кузову автомобиля.

Торсион располагается продольно. Рычаги передают нагрузку на скручивающийся элемент, который в свою очередь дополнительно выполняет роль стабилизатора.

Данную систему часто можно было встретить на рамных внедорожниках и коммерческих автомобилях. Такая конфигурация освобождала много места спереди, например, для установки полного привода.

Задняя с поперечными торсионами

Система на поперечных торсионах сегодня не применяется ввиду не лучших характеристик управления и необходимости устанавливать задние колеса на разном расстоянии относительно передней оси (разница составляла до 5 см).

С другой стороны, данный вариант позволял значительно увеличить объем багажника, что для старых европейских автомобилей было приоритетной задачей. Суть механизма аналогична первому. Одна сторона торсиона крепилась к рычагу, вторая к раме.

Задняя полузависимая

А вот этот тип подвески дожил до наших дней и успешно используется производителями при проектировании бюджетных моделей с передним приводом.

В данном случае колеса надежно связаны между собой с помощью скручивающиеся балки, которая не сколько работает на гашение неровностей дороги, сколько является стабилизатором.

Амортизируют здесь все те же поперечно расположенные торсионы, которые соединяются с рычагами и крепятся к втулке в центре. Так нивелируется необходимость в установке колес на разном расстоянии и сохраняется необходимая жесткость.

Подвеска считается полузависимой, так как колеса задней оси не могут полноценно двигаться отдельно друг от друга. Движение одного влияет на другое, хоть и не в значительной мере.

Торсионная подвеска автомобиля. Понятие и принцип работы

 ТОРСИОННАЯ ПОДВЕСКА АВТОМОБИЛЯ. ПОНЯТИЕ И ПРИНЦИП РАБОТЫ

Добрый день, в сегодняшней статье мы расскажем Вам, про понятие такого важного элемента современного автомобиля, как торсионная подвеска. В материале мы раскроем основные принципы работы, а также параметры надежности торсионной подвески транспортного средства. Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Современные автопроизводители предлагают сегодня большое количество видов и типов подвесок к своим автомобилям. Самыми популярными среди них являются: пружинные, пневмо-подвески, рессорные, а также торсионные. Все выше перечисленные подвески являются довольно надежными, за исключением некоторых пневматических, которые, как правило, устанавливаются на современные французские автомобили.

Торсионная подвеска является цельнометаллическим валом, который приводится в действие методом кручения. Часть торсиона прикреплено к шасси, а другая часть сцеплена с специальным установленным к кузову транспортного средства рычагу, которая в свою очередь держит ось. Такая подвеска производится с заранее подготовленной и термически абсорбированной стали. Такая сталь может выдерживать колоссальные нагрузки при движении и даже при постоянных механических ударах по ней, из-за плохого дорожного покрытия. Принципом действия подвески торсионного типа является ее функционирование на изгиб, то есть под не большим углом.

Торсионная балка подвески автомобиля, как правило, устанавливается поперечно или же продольно. При продольном типе торсионной подвески грузоподъемность автомобиля составляет более нескольких тонн. В основном такой тип подвески устанавливается на большегрузные транспортные средства или пассажирские микроавтобусы. Для легковых автомобилей применяется поперечный тип торсионной системы, чаще на задней подвеске.

Иногда подвеска, которая регулируется по уровню, позволяет применять способ замены шины или колеса, с помощью опускания трех из четырех колес и следовательно то, которое нам нужно для ремонта приподнимается на необходимый уровень над землей. В этом случае происходит экономия времени на поддомкрачивании кузова и тем самым нет надобности в самом домкрате.

Главным плюсом подвесок торсионного типа является их безграничная долговечность, простота в настройке уровня высоты и эргономичность по длине и ширине автомобиля. Такая подвеска по объему занимает намного меньше пространства, чем подвеска пружинной системы MCPherson, которая и весит в среднем на 100-150 килограмм больше. В эксплуатации подвеска торсионного типа ремонтопригодна в гаражных или даже возле подъездных условиях.

В техническом обслуживании такая система не нуждается вообще, только в регламентном наблюдении через определенных интервал пробега или времени.

Видео обзор: «Торсионная подвеска автомобиля. Понятие и принцип работы»

Надеемся, что наша статья, помогла Вам получить общее понятие о подвеске транспортного средства торсионного типа, а также об основных принципах ее работы и надежности. Кроме того, напомним, что такая система является не обслуживаемой весь срок эксплуатации, который устанавливается заводом изготовителем, например на различных моделях автомобилей Mersedes-Benz, данный срок составляет 10 лет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Типы упругих элементов

В качестве аккумулирующих энергию материалов может применяться металл или газ. Ранее использовалась резина, сейчас её применение исключается по соображениям долговечности.

Пружины и рессоры

Пружины применяются спирального типа в форме цилиндра или более сложные, с переменным диаметром и шагом витков. Как правило, они работают на сжатие, боковые усилия не сдерживают, поэтому требуют полноценного направляющего аппарата. Зато, обладая минимальным внутренним трением, пружина не мешает настройке амортизаторов для обеспечения близкой к идеалу характеристики демпфирования.

Рессоры упрощают конструкцию, но массивны, имеют непредсказуемое внутреннее трение и пригодны для работы только в зависимых подвесках по компоновочным соображениям. В легковых автомобилях используются очень редко.

 Торсионы

Особо выделяется подвеска, где упругим элементом служит скручивающийся металлический стержень или пакет пружинных листов – торсион. Иногда это обеспечивает компоновочные преимущества, а также позволяет легко регулировать предварительный натяг.

Пневматика и гидравлика

Наиболее продвинутые подвески дорогих автомобилей содержать эластичные пневмобаллоны со сжатым газом, иногда совмещённые с гидроцилиндрами. Преимущества такого типа – близкие к идеалу характеристики упругости, возможность оперативно регулировать жёсткость и положение кузова над дорогой, а также программировать связь между всеми колёсами через гидропривод. Это самый комфортный тип подвесок, но одновременно наиболее сложный и ненадёжный. Часто используется в качестве опции при комплектации автомобиля.

https://youtube.com/watch?v=1MllzERR_s8

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Ремонт задней и передней подвески автомобиля своими руками

Ремонт задней подвески вполне по силам выполнить самостоятельно. Процесс достаточно трудоемкий, однако не требующий специальных навыков и знаний.

Необходимо лишь обзавестись следующими инструментами:

• домкраты;
• подъемник или яма;
• набор шестигранников;
• рожковые ключи и головки;
• молоток;
• съемник;
• пружинные стяжки;
• проникающая смазка типа ВД-40;
• смазка «Литол»;
• болгарка – в некоторых случаях без нее не обойтись.

При наличии такого набора инструментов можно смело приступать к самостоятельному ремонту задней подвески.

Передние колеса легковых машин обычно оборудуют независимой подвеской. Комфортность передвижения в таком случае на высоте, ведь каждое колесо надежно сцеплено с дорогой.

А вот задняя подвеска зависимая, колеса соединены балкой. То есть колебания одного колеса передаются другому, снижая его сцепление с дорожным покрытием.

Определить исправность амортизаторов и пружин можно, нажав и отпустив угол кузова машины. Исправный амортизатор должен вернуть кузов в исходное положение без колебаний. В случае наличия колебаний необходимо тщательно обследовать амортизатор, пружину, верхнюю и нижнюю опоры стойки. Визуально оценивают геометрию задних колес. Если углы их наклона не одинаковые или колеса располагаются на разной высоте от корпуса, это свидетельствует о дефекте балки, которую нужно заменить.

Движение по плохой дороге с ямами сопровождается стуком в подвеске.

Стуки появляются из-за износа и старения сайлентблоков. Итог разрушительных процессов – появление зазоров в сайлентблоках, люфт балки и рычага друг относительно друга. Если движение автомобиля сопровождается необычным гулом в колесе, нужно проверить люфт ступичного подшипника.

Опишем процедуру замены заднего амортизатора. Предварительно, за несколько часов до работы, неплохо обработать все болтовые соединения смазкой ВД-40. Если амортизатор находится внутри пружины, для его замены нужно эту пружину сжать. Делается это при помощи пружинной стяжки. Откручивают крепление амортизатора к подвеске. Если гайки «прикипели», используют усилители ключей или нагрев болтовых соединений. После откручивания гаек вынимают болты из проушин и снимают неисправный амортизатор.

Установка нового амортизатора производится в обратной последовательности. Чтобы совместить нижнее крепление амортизатора с проушиной в подвеске, нужно приподнять машину домкратом. Затяжку всех гаек надо проводить динамометрическим ключом, соблюдая момент затяжки, приведенный в руководстве по эксплуатации автомобиля.

Подвеска адаптивная и «De Dion»

Обе конструкции являются вариантами подвесок других легковых автомобилей. Особенностью варианта De Dion является редуктор главной передачи заднего моста, установленный отдельно от поперечины и других частей шасси. Элемент трансмиссии прикручен к кузову собственными креплениями, а полуоси от него соединены со ступицами колес.

Такое техническое решение позволяет полностью разгрузить заднюю подвеску автомобиля и улучшить условия ее работы. Производители вводят отдельный редуктор вместе с балочной или многорычажной системой.

Идея адаптивной подвески заключается в том, чтобы автоматически подстраиваться под дорожные условия, нагрузку автомобиля, скорость и т д. Для этого традиционную конструкцию дополняют следующими элементами:

• электронный блок управления;
• пневмоцилиндры вместо пружин;
• активные амортизаторы;
• регулируемый стабилизатор;
• набор датчиков.

Ориентируясь на сигналы датчиков, контроллер блока управляет работой стоек и стабилизатора, а также регулирует величину клиренса.

Адаптивная схема достаточно дорогая, но самая эффективная из всех видов подвесок. Сильфоны изменения высоты также используются в подвеске грузовых автомобилей.

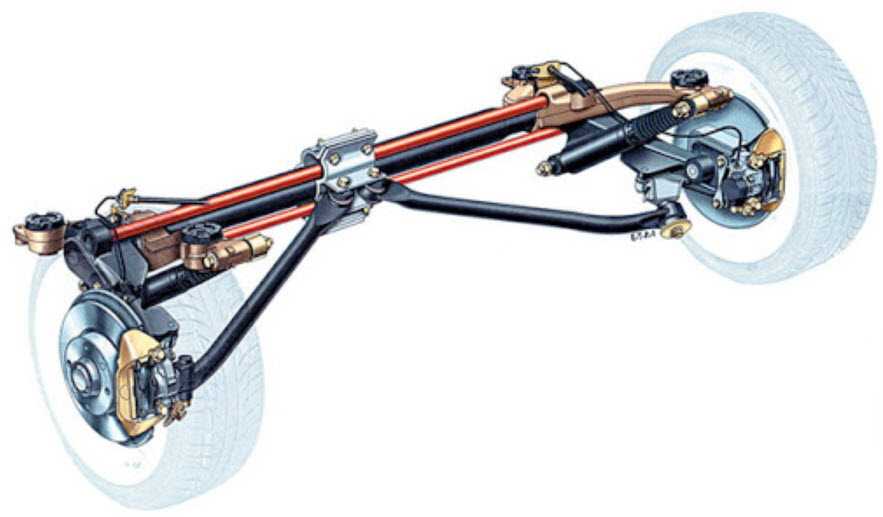

Торсионная подвеска — что это такое

Рассмотрим вид подвески, в которой в роли упругого элемента выступает торсион — торсионная подвеска.Торсион является металлическим упругим элементом, который работает на скручивание. В большинстве случаев, это металлический стержень, обладающая круглым сечением, который на концах имеет шлицевое соединение. Торсион бывает нескольких видов — это набор пластин, стержней или балки определенного сечения.Поподробнее о конструкции. Торсион своим одним концом фиксируется к несущему кузову или раме автомобиля, в зависимости от модели, а другим концом – к рычагу — направляющему элементу. При движении автомобиля колёс торсион закручивается, и этим между колёсом и кузовом достигается упругая связь.

Торсион имеет интересные особенности – он может вращаться только в одну сторону – в сторону скручивания. Далее, особенностью является и то, что торсион некоторые производители используют для регулировки дорожного просвета.Торсионы можно использовать во всех тех разновидностях независимых подвесок, которые могут быть на продольных рычагах, на двойных поперечных рычагах или же со связанными продольными рычагами — торсионной балка.Итак, поподробнее о каждом виде – в варианте на продольных рычагах торсионы соединяются с помощью продольных рычагов и, следовательно, располагаются поперёк кузова. Данный тип торсионной подвески автопроизводители применяют в некоторых моделях легковых автомобилей малого класса в задней.В варианте торсионной подвески с двойными поперечными рычагами торсионы расположены параллельно кузову, из-за чего их длину, следовательно, и упругие характеристики можно регулировать в широком диапазоне. Торсион одним концом крепиться к нижнему поперечному рычагу, в редких случаях к верхнему, а другой конец – к раме кузова. Данный тип торсионной подвески некоторые автопроизводители применяют в качестве передней подвески своих легковых внедорожных автомобилей, например некоторых моделях японских и американских внедорожников.И наконец, особое место в семействе торсионных подвесок занимает так называемая торсионная балка, которая так же называется подвеской со связанными продольными рычагами. В данной подвеске в роли направляющих устройств выступают два продольных рычага, которые имеют жёсткое соединение между собой посредством балки. Продольные рычаги имеют с одной стороны крепление к кузову, к ступицам колёс с другой. Балка обладает U-образным сечением, как следствие обладает большой жёсткостью на изгиб и малой на кручение. Данное свойство даёт колёсам возможность двигаться независимо друг от друга вверх-вниз.В наше время торсионная балка нашло широкое применение в качестве задней подвески «переднеприводников» малого и среднего класса. В силу особенностей своей конструкции, «торсионно-балочная» подвеска занимает интересное промежуточное положение между зависимым и независимым подвесками, соответственно получило также название — полунезависимая подвеска.

Вперёд >

Назначение и устройство

Во время движения неровности дороги в виде колебаний передаются на кузов. Подвеска автомобиля предназначается для гашения или смягчения подобных колебаний. В ее прикладные функции входит обеспечение связи и соединения между кузовом и колесами. Именно детали подвески дают колесам возможность перемещаться независимо от кузова, обеспечивая изменение направления движения автомобиля. Наряду с колесами, она является обязательным элементом ходовой части автомобиля.

Подвеска автомобиля – это технически сложный агрегат, имеющий следующее строение:

1. упругие элементы — металлические (пружины, рессоры, торсионы) и неметаллические (пневматические, гидропневматические, резиновые) детали, которые, в силу своей упругих характеристик, принимают нагрузку от неровностей дороги и распределяют ее на кузов автомобиля;
2. гасящие устройства (амортизаторы) – агрегаты, имеющие гидравлическое, пневматическое или гидропневматическое строение и предназначенные для нивелирования колебаний кузова, полученных от упругого элемента;
3. направляющие элементы – различные детали в виде рычагов (поперечных, продольных), обеспечивающих соединение подвески с кузовом и определяющих перемещение колес и кузова относительно друг друга;
4. стабилизатор поперечной устойчивости — упругая металлическая штанга, соединяющая подвеску с кузовом и препятствующая увеличению крена автомобиля в процессе движения;
5. опоры колеса – специальные поворотные кулаки (на передней оси), воспринимающие нагрузки, исходящие от колес, и распределяющие их на всю подвеску;
6. элементы крепления деталей, узлов и агрегатов подвески – это средства соединения элементов подвески с кузовом и между собой: жесткие болтовые соединения; композитные сайлентблоки; шаровые шарниры (или шаровые опоры).

Принцип работы

Схема работы подвески автомобиля основывается на преобразовании энергии удара, возникающего от наезда колеса на неровность покрытия дороги, в перемещение упругих элементов (к примеру, пружин). В свою очередь, жесткость перемещения упругих элементов контролируется, сопровождается и смягчается действием гасящих устройств (например, амортизаторов). В результате, благодаря подвеске, сила удара, которая передается на кузов автомобиля, уменьшается. Этим и обеспечивается плавность хода. Лучший способ увидеть работу системы – это использовать видео, которое наглядно демонстрирует все элементы подвески автомобиля и их взаимодействие. » alt=»»> Автомобили обладают самыми различными по жесткости подвесками. Чем жестче подвеска, тем информативнее и эффективнее управление автомобилем. Однако при этом серьезно страдает комфорт. И, наоборот, мягкая подвеска устроена так, что обеспечивает удобство в эксплуатации и жертвует управляемостью (чего нельзя допустить). Именно поэтому производители автомобилей стремятся найти их наиболее оптимальный вариант – сочетание безопасности и комфорта.

Преимущества и недостатки

Неоспоримым преимуществом, которым обладает торсионная подвеска, является компактность системы. Из-за того, что она обладает небольшими габаритами, производители легковых автомобилей могут сделать более объемный багажник или увеличить салон. Машины с просторным салоном покупают гораздо чаще.

Вторым плюсом считается то, что можно самостоятельно регулировать жесткость или мягкость торсиона. Этот параметр напрямую зависит от длины торсиона. Сделать мягче или жестче каждый водитель может самостоятельно.

Третьим преимуществом является то, что на машинах, на которых установлена такая подвеска, можно самостоятельно регулировать клиренс. Благодаря этому можно самостоятельно сделать автомобиль более послушным на дороге и легче в управлении.

Есть еще и четвертый плюс – это простота конструкции и недорогое обслуживание. Это неоспоримое преимущество именно перед пружинной подвеской. Помимо этого, торсионная подвеска имеет небольшой вес, поэтому расход топлива автомобиля снижается.

Несмотря на большое количество плюсов, эта система имеет и недостатки. Из-за того, что система имеет определенный принцип работы, на кузов отдаются дополнительные вибрации, которые ощущаются на заднем сиденье. Поэтому на машине с этой системой невозможно добиться полной шумоизоляции. Исходя из этого, можно получить, что первый и главный минус – это вибрация во время движения.

Второй минус – принцип работы торсиона подвергает его к саморазрушению, в результате чего данную деталь придется заменить.

Последним минусом считается то, что торсионы могут быть дороже в обслуживании. Все зависит напрямую от конструкции машины. Дело в том, что некоторые производители устанавливают торсион там, где его невозможно достать без демонтажа других устройств. Но есть и такие системы, где заменить все можно без труда.

Устройство подвески автомобиля

В конструкцию входят следующие элементы:

Эластичные приспособления. Снимают нагрузки с дороги при проезде неровностей, выбоин, минимизируют динамические нагрузки, вертикальные ускорения, смягчают неровности, защищают кузов от «копирования» дорожных неровностей, отскоков неровностей, обеспечивают плавность хода автомобиля (лучший вариант – вибрации 1- 1,3 Гц). Популярными упругими элементами являются винтовые пружины, торсионы.

• Элементы амортизатора представлены различными типами амортизаторов: пневматическими, газомасляными, масляными, магнитными. Поглотите толчок, не дайте удару пройти через тело.
• Гиды. Они обеспечивают правильное положение колесной базы при выполнении маневров при движении по прямой дороге и при прохождении поворотов. Роль направляющих выполняют рычаги, поперечные тяги.
• Анти-ролл-бар. Защищает автомобиль от падения на бок при прохождении поворотов.
• Кронштейны амортизаторов, рычаги, стабилизатор поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передающиеся в самом УМ от одного узла к другому. Если вставка из полиуретана, то это хорошее состояние, которое предотвращает «сдавливание» и нежелательную деформацию всей подвески.
• Шарикоподшипники. Рычаг РА соединен со ступицей (центральной вращающейся частью) колеса. Если шаровая опора вышла из строя, то во время движения колеса могут начать выворачиваться наружу и машина начнет заваливаться на одно из крыльев.
• Сайлентблоки. Металлические втулки с резиновой или полиуретановой вставкой, образующие петли.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние шарнира равных угловых скоростей. На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем резиновые уплотнители и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Какая подвеска автомобиля лучше — ликбез ЗР

– Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас. А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

• Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
• Направляющие элементы – они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
• Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Полунезависимая подвеска

Данная разновидность занимает особое место среди подвесок, в которых упругим элементом является торсион. Она является промежуточным звеном между независимыми и зависимыми подвесками, поэтому и получила название полунезависимой. Широкое применение она нашла среди многих автомобилей от «А» до «С» — класса. Ее устройство выглядит следующим образом. Продольные рычаги, расположенные по одному с каждой стороны, соединены между собой торсионной балкой. Одним концом каждый из них крепится к кузову авто, а другим к ступице колеса.

Принцип ее работы основан на форме упругого элемента. Балка имеет U-образное сечение, благодаря чему хорошо сопротивляется изгибу, но легко скручивается. Поэтому колеса получают возможность двигаться в вертикальной плоскости не завися друг от друга. Схема торсионной балки представлена на фото.

Полузависимая

Этот вид подвесок — что-то среднее между описанными выше вариантами. По внешнему виду конструкция напоминает зависимую подвеску. У нее также есть балка и продольные рычаги, благодаря которым удается соединить два колеса, расположенных на одной оси.

Крепление полузависимой подвески осуществляется при помощи рычагов. Упругие и демпфирующие элементы — знакомые пружины и амортизаторы соответственно.

А вот балка полузависимой — торсионная, что позволяет ей работать также на скручивание. Таким образом, колеса могут перемещаться в вертикальном направлении вне зависимости друг от друга.

Плюсы:

• простота;
• надежность.

Часто встречается на заднеприводных машинах.

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень — торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента. Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

Что такое торсионная подвеска

В общих чертах схема торсионной подвески выглядит следующим образом. Один конец стержня неподвижно соединяется с кузовом, другой – с рычагом. Принцип работы основан на упругости торсиона. Колесо автомобиля, перемещаясь в вертикальной плоскости, закручивает его, благодаря чему возникает упругая связь между колесом и кузовом автомобиля. Раскручиваясь к нормальному состоянию, торсион возвращает колесо в исходное положение. На видео можно посмотреть, как работает данная конструкция.

Данные упругие элементы обладают двумя особенностями:

• их вращение возможно только в сторону скручивания;
• с их помощью можно регулировать клиренс автомобиля.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Что лучше торсионная балка или многорычажная подвеска?

Многорычажная система однозначно стала большим скачком вперед в плане технологичности. В отличие от торсиона, многорычажка дает каждому колесу двигаться независимо друг от друга, при этом не вызывает кренов кузова и скрипа.

Что положительно сказывается на сцеплении с дорогой, управляемости и уровне комфорта пассажиров, с которым не сравнится даже система МакФерсона.

Но сложность конструкции значительно повлияла на ее конечную стоимость в производстве и ремонтопригодности (любой элемент заменяем, но процесс крайне трудоемкий из-за запрессовки сайлентблоков и пр.).

Что такое торсион в автомобиле

Торсион это металлический стержень круглого, квадратного или составного сечения, один конец которого жестко закреплен на кузове, а второй крепится к рычагу подвески. Таким образом, при наезде на препятствие происходит его скручивание вокруг своей оси. Самым распространенным примером торсиона на машине является любой стабилизатор поперечной устойчивости.

Диаметр упругого элемента точно рассчитывается под заданные характеристики автомобиля, а по типу расположения торсион может быть продольным или поперечным. Важную роль в работе оказывает состав стали, из которой он сделан. Металл должен быть в меру податливым и упругим, но при этом выдерживать сотни тысяч скручиваний. Для защиты от коррозии поверхность покрывают специальной эластичной краской или полимером.

Примером использования торсионной полунезависимой подвески в легковом автомобиле являются некоторые модели от Пежо, Рено, Ситроен, пикапы и внедорожники Тойота, Исудзу, Мазда.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем. Об этом читайте здесь.

Подведем итоги

Как видите, преимущество на стороне многорычажки, однако нельзя сказать, что у балки нет будущего. Напротив, она успешно используется многими автопроизводителями и при правильном подходе, когда учитывается класс автомобиля и его предназначение, балка во многом превосходит многорычажку. Например, на коммерческих авто балка предпочтительнее, так как она дешевле в обслуживании и более вынослива по сравнению с многорычажкой. Там нет большого количества сайлентблоков и рычагов, поэтому и ломаться то нечему, ну разве что амортизаторы и пружины. Кроме того, использование упрощенного варианта подвески позволяет удешевить себестоимость автомобиля, что также весьма важный аргумент при покупке автомобиля.

У меня все, выбор за вами! Взвешивайте все вышеперечисленные «за» и «против», делайте свои выводы и принимайте решение с каким типом подвески вам лучше купить автомобиль. Всем добра, удачи и до новых встреч на Вопрос Авто. Пока!
