Датчик дроссельной заслонки автомобиля ваз 2107 инжектор

Что выполняет ДПДЗ

Функция дроссельной заслонки заключается в регулировке количества воздуха, поступающего в топливную рампу. Чем сильней вдавливают педаль «газа», тем больше становится просвет в перепускном клапане (дросселе), и соответственно сильней обогащается кислородом топливо в форсунках.

READ Как установить виндовс на vhd

ДПДЗ фиксирует положение педали акселератора, о чём «информирует» ЭБУ. Контроллер блока при открытом на 75% просвете дросселя включает режим полной продувки двигателя. При закрытом клапане дросселя ЭБУ переводит работу мотора в режим холостого хода — дополнительный поток воздуха проходит мимо дросселя. Кроме того, от датчика зависит количество топлива, поступающего на данный момент в камеры сгорания двигателя. От исправности этой маленькой детали зависит полноценная работа двигателя.

Самостоятельная замена датчика положения дроссельной заслонки на ВАЗ

Все инжекторные системы, в том числе и на автомобилях ВАЗ, включают в себя комплекс различных датчиков, считывающих информацию о правильности работы двигателя и его состоянии. Время от времени эти приборы выходят из строя, поэтому каждый водитель должен знать, как производится замена датчика дроссельной заслонки ВАЗ 2114 и сделать это своими руками.

Как понять, что причина неполадок в ДПДЗ

• Данный прибор призван считывать с педали газа информацию о её положении, а также определять, под каким углом открыта дроссельная заслонка.
• Располагается он на одной оси с приводом заслонки, на дроссельном патрубке. Срок его службы предсказать невозможно, на сбои в работе прибора могут повлиять многие факторы.
• Одна из наиболее часто проявляющихся неисправностей – это повышенные, на холостом ходу, обороты. Происходит это потому, что при поломке, ДПДЗ ошибочно определяет положение заслонки, и его функции переходят к другому контроллеру – ДМРВ (датчику, отвечающему за массовый расход воздуха).
• Проблема может проявиться по-разному. Например: автомобиль глохнет во время движения или, разгоняясь и набирая скорость, вы чувствуете рывки. Иногда обороты «ХХ» (холостого хода) нестабильны, какой бы режим работы двигателя вы не включили. Может гореть индикатор «СHEСK ЕNGINЕ», хотя это происходит не всегда.
• Проверить работу датчика несложно: нужно при включенном зажигании замерить вольтметром напряжение между его обмоткой и массой. При этом показание вольтметра не должно превышать 0,7 вольт.
• Затем необходимо рукой повернуть пластиковый сектор, открыв тем самым заслонку дросселя. Новый замер должен показать величину напряжения 4 вольта, или немного больше.
• Теперь зажигание нужно выключить и замерить сопротивление. Открыв разъём, подсоединить омметр между ним и выводом ползунка. Плавно поворачивая сектор, отслеживать показания стрелки омметра – резких скачков при этом быть не должно.
• При любых отклонениях от нормы потребуется замена датчика положения дроссельной заслонки ВАЗ 2114.Тем более, если сломался наконечник, или стёрлось напыление основы по ходу ползунка. Для всех инжекторных автомобилей ВАЗ, начиная от 2108, сам датчик и работа по его замене, идентичны.

Покупаем новый датчик

Производитель автомобилей ВАЗ, при сборке инжекторных машин, устанавливает на них плёночные резистивные датчики отечественного производства, которые отличаются только очень маленьким сроком эксплуатации. Цена такого прибора невелика — в пределах трёхсот рублей, поэтому не имеет смысла его ремонтировать.Замена датчика дроссельной заслонки ВАЗ 2110, в данном случае, будет самым лучшим выходом.

Внутреннее устройство бесконтактного датчика, по сути, состоит из ротора и статора. Сам ротор изготовлен из материала, на который магнитное поле не может воздействовать, а на его основании расположен магнит. Статор, наоборот, представляет собой элемент, идеально чувствующий магнитное поле (так называемый, элемент Холла).Он находится от магнита на расстоянии, которое имеет постоянную величину, и во время сборки самого прибора программируется определённым образом. Данное изобретение используется в автомобильной промышленности, для установки в электронную систему управления. Для ВАЗ 2110 замена датчика положения дроссельной заслонки на бесконтактный вариант, будет наилучшим выходом. Несмотря на то, что такие приборы вдвое дороже, чем плёночно-резистивные,они гораздо надёжнее в работе и служат намного дольше.

Меняем датчик

В сервисном руководстве автомобиля есть инструкция, которая поможет вам определить местоположение датчика, можно посмотреть видео на эту тему.

• Замена датчика положения дроссельной заслонки ВАЗ 2112 – это довольно простая процедура, понятная любому новичку.Итак: выключаем зажигание и отсоединяем провод от минусовой клеммы аккумулятора.
• Затем, отжав пластиковую защёлку, отключаем от датчика всю колодку с проводами.Чтобы снять ДПДЗ с патрубка, нужно всего лишь крестовой отвёрткой отвернуть два болтика. На фото они показаны стрелками.

Датчик без патрубка

В качестве уплотнителя, между дроссельным патрубком и самим датчиком используется кольцо из поролона, которое входит в комплект прибора и подлежит обязательной замене. При обратной установке нового ДПДЗ, винты крепления затягиваются максимально, до полного сжатия кольца.

Уплотнительное поролоновое кольцо

Установив датчик на своё законное место, подключаете блок проводов. Никакой регулировки прибор не требует, так что на этом замена датчика положения дроссельной заслонки ВАЗ 2110 закончена. Вся работа заняла у вас не больше десяти минут.

голоса

Рейтинг статьи

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Неисправна система ЭПХХ

Для работы, возможно, потребуются: ключ на «13», кусачки, фигурная отвертка и мультиметр (рис.1).

Порядок действий

1. Проверить электромагнитный клапан на «щелчки».
2. В случае отсутствия щелчков, проверить питание клапана.
3. При необходимости: заменить электромагнитный клапан, реле холостого хода и проводку.
4. При невозможности замены указанных выше комплектующих, обломать иглу электромагнитного клапана.

Описание процедуры:

1. Снимаем корпус воздушного фильтра.
2. Проверяем подведен ли провод питания к электромагнитному клапану (далее эл. клапан). Если провод на эл. клапане отсутствует, его необходимо подключить (рис.2).
3. Включаем зажигание.
4. Сдергиваем провод с эл. клапана и подсоединяем обратно. Производим это действие несколько раз. При этом из эл. клапана должны слышаться отчётливые щелчки.
5. Если щелчки присутствуют, систему ЭПХХ карбюратора Солекс, за редкими исключениями, можно считать исправной. Далее статью можно не читать.
6. Если щелчки отсутствуют, необходимо проверить наличие напряжения на проводе эл. клапана.
7. Плюсовым щупом мультиметра замыкаем контакт на проводе питания эл. клапана. Минусовым щупом касаемся корпуса карбюратора.
8. Показания мультиметра должны соответствовать 11.5 — 12.5 вольт.
9. Выключаем зажигание.
10. Если напряжение соответствует указанному выше:
11. Ключом на «13» выкручиваем эл. клапан.
12. Извлекаем жиклер холостого хода (рис.3).
13. Проверяем, чтобы оголенные части провода эл. клапана не замыкали на корпус.
14. Включаем зажигание.
15. Подсоединяем провод питания к эл. клапану.
16. Касаемся «телом» эл. клапана корпуса карбюратора (рис.4). При этом должны слышаться щелчки, а игла эл. клапана должна втягиваться внутрь.
17. Если этого не происходит или игла клапана втягивается с перебоями: эл. клапан неисправен и подлежит замене.
18. Если игла втягивается четко, без перебоев: это может свидетельствовать о дефектном жиклере холостого хода или перекосе плоскости посадочного седла жиклера холостого хода в крышке карбюратора. В этом случае, собираем все в обратной последовательности и закручиваем эл. клапан ключом на «13». Снова проверяем эл. клапан на «щелчки». Если «щелчки» отсутствуют, повторно откручиваем эл. клапан. Немного проворачиваем жиклер эл. клапана вокруг своей оси и заворачиваем обратно затянув ключом. Снова проверяем на «щелчки». При необходимости повторяем действие несколько раз. Если после этого «щелчки» не появились, меняем жиклер холостого хода на аналогичный. Закручиваем эл. клапан ключом и снова проверяем на «щелчки». Если замена жиклера также не помогла, переходим к пункту и возвращаем старый жиклер холостого хода на прежнее место.

Если напряжение на проводе отсутствует или не соответствует указанному выше интервалу, то это может свидетельствовать о неисправном реле холостого хода или неисправной проводке. В этом случае, в первую очередь, рекомендуется заменить реле холостого хода (рис.5):

1. Отсоединить колодку проводов от реле холостого хода.
2. Открутить два шурупа крепления реле холостого хода.
3. Заменить реле и собрать все в обратной последовательности.

Если замена реле не помогла, то рекомендуется заменить проводку реле холостого хода.
В случае, если указанные выше замены запасных частей невозможно произвести, то можно обломать иглу эл. клапана, чтобы восстановить холостой ход автомобиля (подручными средствами или в походных условиях):

Открутить эл. клапан.
Извлечь из эл. клапана жиклер (рис.3).
Кусачками обломать иглу эл. клапана (рис.6).
Собрать в обратной последовательности.
Затянуть эл. клапан ключом

ВНИМАНИЕПри затяжке эл. клапана не прилагайте чрезмерных усилий во избежание деформации жиклера холостого хода.

Подсоединить провод питания к эл

клапану. ВНИМАНИЕПри обломанной игле эл. клапана становится невозможной диагностика работы системы холостого хода карбюратора путем отключения от эл. клапана питания на работающем двигателе. В этом случае, двигатель перестанет глохнуть и это не будет являться доказательством неисправности работы холостого хода, также, как и гарантией его правильной работы.

Произвести регулировку холостого хода.

Как заменить датчик ДМРВ ВАЗ 2107

Чтобы произвести замену датчика, необходимо выполнить следующие действия:

• ключем на 8 или отверткой ослабить хомут, удерживающий воздуховод;
• снять рукав воздуховода с выходного патрубка ДМРВ;
• ключем на 10 открутить болты крепления датчика к воздушному фильтру;
• снять датчик ДМРВ с машины;
• снять резиновое уплотнительное кольцо с датчика;
• установить новый датчик на воздушный фильтр, надев на него уплотнительное кольцо;
• затянуть два болта крепления датчика;
• надеть воздухопровод и затянуть хомут. На этом замена ДМРВ ВАЗ 2107 окончена. Можно тестировать работу двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

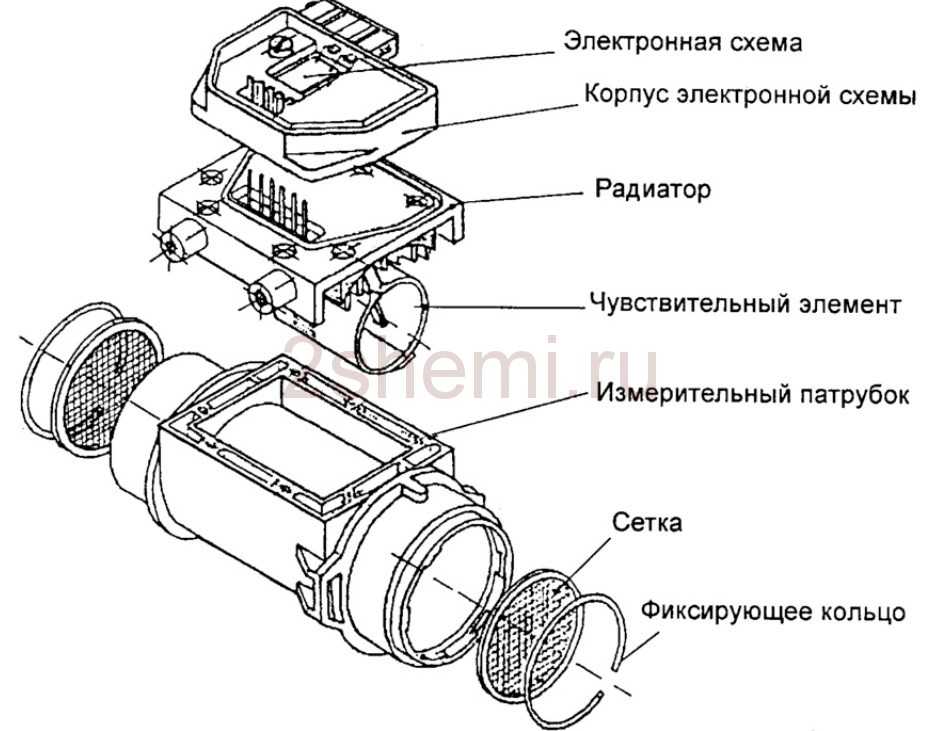

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999—2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

Регулировка карбюратора солекс 21073 на Ниве

Перед началом регулировки, необходимо вставить уровень в поплавковой камере, чтобы не разбирать карбюратор повторно. Для этого топливо закачивают при помощи ручного насоса и снимают верхнюю крышку

Если обратить внимание, то в камере имеется наклонная плоскость, на середине которой и должен располагаться уровень топлива. Если он отличается, то его выставляют при помощи подгибания усиков поплавка

Следующий этап – регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Нужно полностью вытянуть подсос, а заслонку закрыть. В таком состоянии фиксируется трос. Теперь нужно опробовать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта и наоборот.

Теперь выполняется регулировка холостого хода карбюратора (Солекс 21073). Для этого нужно полностью закрутить винты качества и количества, а затем выкрутить регулировочный винт качества на четыре оборота, а количества на три. После этого двигатель запускают и прогревают до рабочей температуры. После устранения перебоев, можно приступать к настройке.

Закрутите винт количества до тех пор, пока обороты не упадут до

Существует и другой способ, который предусматривает повторение первого цикла до тех пор, пока дальнейшая настройка будет невозможной. Оба способа являются рабочими, поэтому отрегулировать можно по-разному.

Если карбюратор не работает и не регулируется – следует искать подсос лишнего воздуха через прокладки или проверить ГРМ и зажигание. Устраните причины неполадки и попробуйте снова. Для устранения данной неисправности, проверьте зазоры заслонки.

Автомобиль должен стоять на ровной поверхности, а ближний свет и основные потребители электроэнергии должны быть включены. Регулируют только так.

Как подобрать новый кислородный датчик

В торговых сетях представлен большой выбор кислородных датчиков, который может быть, как отечественного, так и зарубежного производства. ВАЗ 2107 снят с производства, поэтому оригинальную запасную часть найти проблематично. Подобрать замену этой детали не составит большого труда, следует только внимательно отнестись к выбору, так как на рынке много подделок

В первую очередь обращают внимание на упаковку, у подделок она обычно не очень высокого качества. Также должна насторожить слишком низкая стоимость детали

Хорошо себя зарекомендовали запасные части от компании DENSO, Bosch, Stellox. Их стоимость может быть в пределах от 1500 до 3500 рублей.

Вступление

ВАЗ 2107 является детищем отечетсвенного АвтоВАЗа. Выпуск данного автомобиля завершился почти 10 лет назад, но производился автомобиль достаточно долго, аж с 1982 года, и успел поколесить даже по СССР. В конце 20 века на «семерку» устанавливался карбюраторный двигатель, но «нулевых» ВАЗ 2107 получил двигатель с электронным впрыском топлива, то есть инжектор.

Большинство автомобилей доживших до наших дней можно встретить с инжекторным двигателем. Как известно, для правильно работы двигателя с электронным впрыском топлива используется множество датчиков. В данной статье рассказывается обо всех датчиках автомобиля ВАЗ 2107, указано их расположение, а так же признаки неисправности.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

1. Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
2. Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
3. Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
4. Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

• нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
• вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
• зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
• теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу»
Проводим демонтаж регулятора холостого хода

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять
Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором

Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором

Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы электромеханического датчика ВАЗ 2107 лежит расширение церезита под действием высокой температуры

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Основным элементом электронного датчика ВАЗ 2107 является терморезистор

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Красной стрелкой обозначен датчик вентилятора ВАЗ 2107, синей — уплотнительное кольцо под ним

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Как заменить неисправный кислородный датчик

Диагностика автомобиля подтвердила, что датчик кислорода неисправен и подлежит замене. Такую операцию водитель может выполнить самостоятельно. Следует приобрести новую запасную часть, подготовить инструменты, место, где будет выполнена замена неисправного кислородного датчика. Кроме новой запасной части водителю понадобится:

1. Смотровая яма в гараже, эстакада или подъемник.
2. Противооткатные башмаки под колеса машины.
3. Набор инструментов.
4. Жидкость WD40.
5. Металлическая щетка.
6. Ветошь.
7. Рабочие перчатки.

Узнать где находится датчик кислорода у ВАЗ 2107 можно из инструкции по эксплуатации транспортного средства. Его устанавливают внизу машины на трубу выхлопной системы. Работать с зондом следует только на холодном двигателе, иначе можно обжечь руки или сломать сам датчик. Автомобиль устанавливают на выбранном месте проведения работ, дают остыть силовому агрегату. Автомобиль затормаживают ручным тормозом, для надежности под колеса устанавливают противооткатные башмаки.

Далее процесс замены неисправного зонда будет осуществляться таким образом:

1. Если низ моторного отсека закрыт защитой, ее следует демонтировать.
2. Место установки лямбды, сам датчик очищают от загрязнения металлической щеткой. После место установки обрабатывают жидкостью WD40.
3. Пока «работает» ведешка, обрезают хомуты крепления проводов зонда, отключают разъем.
4. Следующим шагом будет демонтаж неисправной детали. Ключом на «22», но может быть другой размер (зависит от типа лямбды), выворачивают из трубы глушителя. Придется приложить некоторое усилие, так как зонд «прикипает» в резьбовом соединении. Лучше всего использовать накидной ключ, чтобы не сорвать грани.
5. Устанавливают новую запасную часть, подключают разъем, крепят провода датчика хомутами.
6. Ставят на свое место ранее снятые детали.

На этом процесс замены неисправной детали закончен, можно запустить двигатель, проверить работу на всех режимах.
