Проверка цепи и датчика положения дроссельной заслонки lada granta

Виды ДПДЗ

В автомобилестроении существует два вида таких сенсоров:

  • пленочно-резистивные;
  • бесконтактные.

Различаются по принципу действия и строению.

Пленочно-резистивные

Устаревший вид, на смену которому приходят бесконтактные. В основе работы лежат металлические дорожки с разным сопротивлением, перемещаясь по которым, электросопротивление резистора меняется. Соответственно, меняется выходное напряжение на ДПДЗ.

Пленочно-резистивный датчик дроссельной заслонки

Частая причина поломки пленочных сенсоров — стирание медного напыления. В результате контакт теряется, и педаль газа становится непредсказуемой. К примеру, автомобиль может начать дергаться при нажатии на акселератор или не реагировать на педаль, а затем резко поднять обороты до 2 тысяч.

Вторая поломка — износ сердечника на оси, из-за чего появляются царапины. Датчик начинает работать неправильно: контакт между ползунком и пластинами пропадает, автомобиль не реагирует на педаль газа.

Бесконтактный

Бесконтактные датчики имеют аналогичный принцип работы. Такие сенсоры используют явление магнитной индукции. По краям статора-сенсора расположены магниты, а посередине вращается сердечник, от положения которого зависит величина магнитного поля и, соответственно, выходное напряжение.

Практика показывает, что бесконтактные датчики намного надежнее: самые безотказные. Поэтому большинство автовладельцев при поломке первого вида датчика устанавливают бесконтактный. Изнашиваться в них нечему.

Бесконтактный датчик дроссельной заслонки

Датчик температуры охлаждающей жидкости Лада Гранта

К главным функциям этой детали относят измерение и контроль температуры охлаждающей жидкости в охлаждающей системе мотора. Отталкиваясь от предоставленных ДТОЖ данных, ЭБУ проводит коррекцию частоты, с которой вращается коленвал, также системой ведется коррекция угла опережения зажигания и состава воздушно-топливной смеси. Таким образом, указанный элемент должен обеспечить быстроту нагрева мотора при его запуске, он же отвечает за поддержание необходимой для каждого из рабочих режимов температуры.

В целом ДТОЖ на Гранте не склонен к поломкам, но иногда он может выдавать неверные сведения. Устанавливают их на крышках термостата.

ДТОЖ являются терморезисторами, имеющими отрицательные температурные коэффициенты, уровень их сопротивления становится меньшим при повышениях температурных показателей. Благодаря контролеру, ДТОЖ получает стабилизированное напряжение, после его падения элемент проводит расчет температуры охлаждающей жидкости. О поломке любой его цепи автовладельцу просигнализирует ЭБУ, затем контролер активизирует работу вентилятора охлаждающей системы. Температурные показатели в подобных случаях рассчитываются при помощи обходного алгоритма.

Датчик оказывает влияние на запуск мотора и его последующее функционирование. О его возможной поломке автовладелец узнает, отметив наличие следующих симптомов:

  • проблемы при запуске двигателя в холод;
  • превышение норм потребления топлива;
  • плохой выхлоп у еще непрогретого мотора;
  • периодические сбои в функционировании системы охлаждения, в частности – при работе вентилятора.

Руководство по ремонту датчика

Как заменить и отремонтировать датчик дроссельной заслонки? Перед тем, как приступить к процессу, необходимо обесточить бортовую сеть транспортного средства, для этого отключите аккумулятор.

Дальнейшие действия осуществляются в такой последовательности:

Откройте капот и найдите регулятор, как мы уже сообщили, он расположен на дроссельном узле. Вам необходимо отсоединить от него разъем. Чтобы сделать это, само крепление необходимо отодвинуть вверх, как показано на фото.
Далее, используя отвертку с крестовым наконечником, нужно выкрутить два болтика, который фиксируют контроллер к узлу

Будьте осторожны и не потеряйте эти болты.
После того, как болты будут откручены, датчик необходимо демонтировать.
Когда регулятор будет снять, обратите внимание на место его посадки. Здесь вы можете увидеть специальную поролоновую прокладку, ее необходимо оставить целой

Внимательно осмотрите прокладку — если на ней имеются следы повреждений, то ее лучше заменить.
Если вы решили произвести ремонт устройства своими силами, то вам необходимо внимательно осмотреть деталь на предмет наличия повреждений. Измерьте ширину вала, этот показатель должен составлять 5 мм. Если этот показатель другой, то изменить зазор не выйдет, потребуется его полная замены. Вполне возможно, что для обеспечения нормальной работы силового агрегата вам придется также очистить сам дроссель. Ведь если на оси узла скопилась грязь, контроллер будет с трудом приходить в движение.
Что касается дальнейшей установки, то в этом вопросе также нет ничего сложного. Монтаж производится в обратной последовательности, эта задача не должна вызвать сложностей.

Замена датчика положения дроссельной заслонки

Для выполнения этого ремонта, потребуется минимум времени и инструмента. Всего-то нужна будет одна крестовая отвертка, как можно короче. Так как пространства для работы не так уж много. Я использовал совсем короткую, как показано на фото ниже, с ней отлично справился:

Первым делом нам нужно выкрутить пробку из заливной горловины и снять пластиковый кожух:

Сам этот датчик находится сборку дроссельного узла, и удобнее всего до него добраться с правой стороны автомобиля. На фотографии ниже показано его местонахождение:

Отсоединяем штекер питания сего устройства, просто отжав пластиковый фиксатор вверх и немного потянуть за провода в сторону:

После чего можно выкручивать два болтика крепления ДПДЗ и вынимать его:

Обратите внимание на поролоновую прокладку, которая находится в посадочном месте. Если она повреждена, то ее необходимо будет заменить на новую

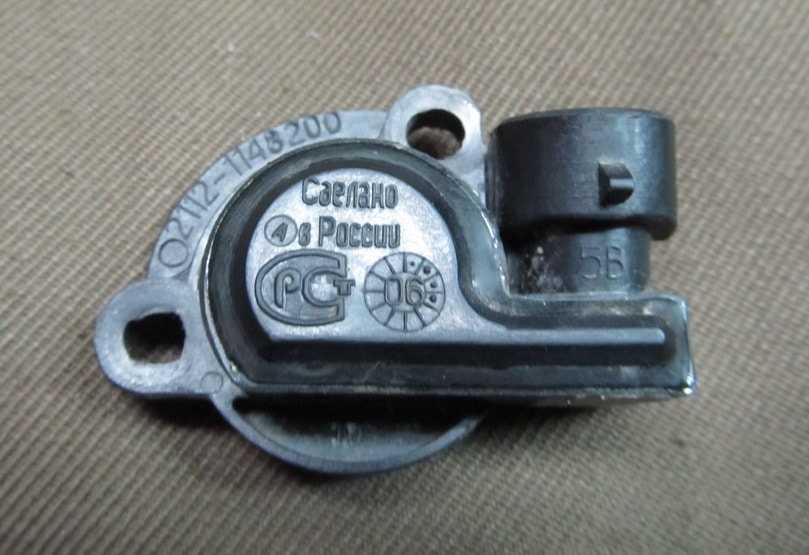

Вот так выглядит датчик, снятый с Калины.

Цена этой детали по автомагазинам запчастей составляет примерно от 300 до 750 рублей в зависимости от производителя. Установка производится в обратном снятию порядке. Как видите, сложностей в замене нет никаких, все находится под рукой и доступно

При установке обратите внимание, что его немного нужно будет повернуть, чтобы совпали отверстия на самом датчике и месте его крепления. Но думаю, это итак станет понятно, когда будете устанавливать

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам, то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки. Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

  • Неравномерность оборотов холостого хода
  • Остановка двигателя, как на холостом ходу, так и при нажатии на газ
  • Двигатель не запускается или глохнет сразу после запуска
  • Потеря мощности двигателя
  • Рывки при наборе скорости
  • Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Все о электронной педали газа на ВАЗ 2114. Ее плюсы и минусы

Многие собственники отечественного автопрома наверняка заметили, что электронная педаль газа на ВАЗ 2114 кардинально отличается от своих «старших братьев» и задаются вопросом насколько новая система регуляции эффективна и адаптирована. На заметку. Все автомобили ВАЗ начиная с 2011 года выпуска по умолчанию комплектуются такой системой. До этого года была установлена привычная нам, но уже в истории, тросиковая система с кучей не нужного хлама в виде ДПДЗ, РХХ (датчик Холла).Преимущества и отличия старой и новой системЭлектронная педаль газа на ВАЗ 2114 действительно имеет ряд положительных моментов, но и также некоторые минусы, о которых расскажем позднее. Для начала рассмотрим недостатки «тросика», которые заставили инженеров искать новые пути решения:

  • Очень частая перегазовка двигателя, что приводило к резкому нажатию педали акселератора и выбросе в атмосферу большого количества СО2;
  • Расход топлива не всегда соответствовал скоростному режиму и оборотам силового агрегата. В период «тапок в пол» в горючие камеры выливалось топливо сверх нормы;
  • Необходимость перехода на европейские нормы экологичности Евро-4 и Евро-5;
  • Повышенные обороты со временем негативно воздействовали на весь кривошипно-шатунный и поршневой механизмы, что приводило к повышенному износу и досрочной поломке, а значит, капитальный ремонт был не за горами и дышал в спину.

Теперь немного остановимся на «электронном газу» и о его плюсах:

  • Равномерное открытие дроссельной заслонки;
  • Недопущение перегазовок, а значит и экономия топлива;
  • Несмотря на «затуп» на первой секунде нажима на педаль газа, динамика разгона на порядок лучше аналога;
  • Равномерное наполнение горючей смесью всех цилиндров.

Как видим, на первый взгляд преимущества очевидны о действительно существенно улучшают технические характеристики автомобиля. Но, бытует и иное мнение с некоторыми недостатками, о которых немного ниже. Пожалуй, недовольство высказывает та категория, которая желает получить намного больше от стоковых агрегатов. Что в теории практически невозможно.Недостатки электронной педали

  • Легкое «раздумье» на первых порах нажима на акселератор;
  • «Е-педаль» не дает возможности проводить глубокий тюнинг, так как для этого необходимо переоборудоваться на «тросиковую» систему, а это дополнительные денежные траты порядка 20-25 тыс. рублей плюс куча датчиков и тросов. Не каждый согласится на такую мороку;
  • Исключительно на первых (сырых) версиях с «е-газ» залипали педали, плавали обороты движка и произвольное периодическое самонажатие;
  • Скорей всего виной всему второй пункт, который не дает возможности апгрейдить автомобиль.

Но что же делать если заядлый водитель желает по лихачить?! Наши умельцы нашли оптимальное решение не снимая «е-газ» — это перепрошивка датчиков и подстройка турбокомпрессоров. Конструкция и принцип работы «е-газа»По умолчанию электронная педаль состоит из: электронной заслонки, непосредственно педали, чипованого датчика на самой педали. Схема работы такова: во время нажатия на акселератор электронный датчик усиливает сигнал и передает его на электронный блок управления (ЭБУ), который указывает заслонке степень открытия или закрытия. В случае возникновения неполадок бортовой компьютер автомобиля будет выдавать такие ошибки: Р2122, 2123, 2127, 2128, 2138.Но порой такие переходы не всегда могут идти в ногу с программным обеспечением. В связи с этим датчики часто выдают ошибки «нарушения корреляции». Вылечить проблему «сырости» системы можно двумя способами:Полноценная замена чип платы на перепрошитую (разлоченную) с возможностью устанавливать режимы «для себя» и регулировать выбросы в атмосферу самостоятельно. Как правило, в таких ситуациях водители возвращаются к нормам Евро-2 и увеличивают мощность движка на 15-20% плюс;Электронная педаль газа на ВАЗ 2114 меняется на аналогичную новую, но при этом чип остается прежний – не взломанный, а значит до первой поломки снова. AutoFlit.ru

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

За что отвечает каждый датчик Лады Гранты Лифтбек

Датчик температуры охлаждающей жидкости (ДТОЖ)

Используется для мониторинга температуры жидкости (антифриза) в системе охлаждения силового агрегата. На основании полученных данных от сканера, ЭБУ повышает (понижает) частоту вращения коленчатого вала с целью поддержания оптимального градуса.

От корректности показаний ДТОЖ зависит качественный и количественный состав топливной смеси. ДТОЖ обладает длительным ресурсом эксплуатации, выходит из строя крайне редко, лишь в случае механического повреждения извне.

Штатное место установки — крышка термостата.

Датчик детонации (ДД)

ДД установлен для фиксации высокочастотных колебаний внутри цилиндра, блока двигателя. Причина возникновения детонации состоит в некачественном горючем, неполном его сгорании в камере.

С целью установки максимального угла опережения зажигания, ДД сканирует очередность (момент) воспламенения горючей смеси. В Ладе Гранте Лифтбек ДД установлен между вторым и третьим цилиндром.

Ремонту и профилактике не подлежит.

Датчик положения коленчатого вала (ДПКВ)

ЭБУ рассчитывает количество импульсов для управления топливными форсунками, катушкой зажигания.

При неисправности, нестабильной работе силовой агрегат не заведется. Штатное место установки: поверхность крышки масляного насоса.

Датчик положения распределительного вала (датчик фаз ДФ)

ДФ установлен для передачи сигнала ЭБУ о положении цилиндра в верхней (нижней) мертвой точке. Это позволяет оперативно реагировать и корректировать обогащение (обеднение) топливной смеси.

При неисправном ДФ ЭБУ автоматически переходит в аварийный режим работы, что негативно отображается на производительности мотора. Возникают трудности с запуском, детонация на холостом ходу, падение динамики разгона, повышенный расход горючего.

ДФ не подлежит ремонту, только замене новым.

ДАД и ДТВ

Датчик абсолютного давления и датчик температуры Гранты Лифтбек установлены в одном корпусе – блоке. Штатное место дислокации — реверсная магистраль модульного впуска.

ДАД и ДТВ не подлежат частичному ремонту и профилактике, возможна только замена новым.

Датчик кислорода (ДК). Лямбда-зонд

Сканер оценивает количество несгоревшего горючего, концентрацию выхлопных газов. Данные передаются в виде сигнала ЭБУ, где и происходит корректировка процентного соотношения топлива и кислорода.

Дислокация: внешняя поверхность катализатора Лады Гранты Лифтбек, который установлен с тыльной стороны мотора, в нижней его части.

Датчик массового расхода воздуха (ДМРВ)

Важность функционирования данного измерителя многие недооценивают, а напрасно. Правильный и точный расчет поступаемого количества кислорода обеспечит максимальную производительность силового агрегата

Правильный и точный расчет поступаемого количества кислорода обеспечит максимальную производительность силового агрегата.

ДМРВ не подлежит ремонту, только замене новым.

Датчик скорости Лады Гранты Лифтбек (ДС)

Его основное назначение в Ладе Гранте Лифтбек — измерение скорости в режиме «онлайн», передача данных на приборную панель.

Некорректная работа или выход из строя затрудняют определение скорости, с которой передвигается водитель в конкретный момент времени. Это небезопасно, так как несоблюдение скоростного режима увеличивает аварийную ситуацию на дороге.

Штатное месторасположение датчика скорости Лады Гранты Лифтбек: верхний контур картера, над корпусом привода с правой стороны. Несмотря на то, что конструкция сканера достаточно проста, он не подлежит ремонту.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

  • Будет отключаться и включаться аккумулятор.
  • Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
  • Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

  • Когда снимался и устанавливался обратно аккумуляторный блок;
  • Происходила перепрошивка электронной системы;
  • Снималась дроссельная заслонка для ремонта или очищения;
  • Происходил демонтаж акселераторной педали;
  • Плохое состояние провода питания;
  • Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Вывод

Поломка ДПДЗ — серьёзная ситуация для машины. Это устройство отвечает за подачу топлива в двигатель и при неисправностях может привести к критической ситуации. При обнаружении признаков поломки желательно заменить датчик, но в некоторых случаях ремонт позволяет решить проблему быстрее и дешевле. Следует соблюдать порядок действий и использовать только оригинальные запчасти.

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне

Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.
