Сборка и регулировка тормозов с гидравлическим приводом автомобиля ГАЗ-51

Для сборки тормозного механизма автомобиля ГАЗ-51 необходимо выполнить следующие операции:

1. вставить в защитный тормозной диск два регулировочных эксцентрика, надеть на них с наружной стороны пружины и завернуть гайки;
2. собрать колесный тормозной цилиндр, установив в него пружину, две манжеты, два поршня, надеть уплотняющие чехлы и установить упорные штифты колодок;
3. привернуть колесный тормозной цилиндр в сборе к защитному диску;
4. установить колодки, закрепить их скобами и вставить опорные пальцы с эксцентриковыми втулками и стяжной пластиной; с обратной стороны на пальцы навернуть контргайки с пружинными шайбами;
5. надеть стяжную пружину 6 колодок;
6. прикрепить защитный тормозной диск 7 к фланцу поворотной цапфы (переднее колесо) или к фланцу кожуха полуоси (заднее колесо) и установить тормозной барабан;
7. завернуть в колесный цилиндр со стороны защитного диска клапан выпуска воздуха с пробкой и присоединить штуцер шланга гидравлического привода.

Для сборки главного тормозного цилиндра необходимо:

1. установить в цилиндр последовательно выпускной 13 и обратный 14 клапаны в сборе с пружиной 15 выпускного клапана, пружину 16 обратного клапана с опорной шайбой, переднюю резиновую манжету 18 и поршень 21 со звездообразной пластиной 19 и, резиновым уплотнительным кольцом 22 у опорную шайбу 23 поршня и стопорное пружинное кольцо 24;
2. вставить проволоку диаметром 5—6 мм в компенсационное отверстие 12 и убедиться, что оно свободно и не перекрывается передней манжетой;
3. установить прокладку 4 и привернуть крышку 10 резервуара;
4. укрепить на шайбе цилиндра защитный резиновый кожух 1 стяжным кольцом, вставить шток 2 и закрепить на нем второй конец защитного кожуха;
5. прикрепить цилиндр к раме, соединить шток цилиндра с тормозной педалью и привернуть штуцеры гидравлического привода;
6. заполнить систему тормозной жидкостью; для этого залить в резервуар цилиндра жидкость и прокачать последовательно все тормоза колес, как это было указано выше, с целью удаления воздуха из системы.

Передние тормозные колодки на КАМАЗ 6520

Отличаются колодки данного самосвала своими габаритными размерами. Они должны выносить существенную нагрузку в процессе торможения. Различаются детали по нескольким категориям. В первую очередь – по своему происхождению. Они могут быть оригинальными или изготовленными другими брендами. Кроме того, приобретение возможно в сборе либо просто самой накладки. Стоимость существенно отличается.

Тормозная колодка в сборе проще в установке, её нет необходимости проклепывать. Но стоимость её на порядок выше.

Как часто менять?

Как уже говорилось ранее, тормозные колодки – это один из важнейших элементов автомобиля, а именно тормозной системы. Многие автовладельцы считают, что заменять колодки нужно только тогда, когда написано в руководстве по эксплуатации автомобиля.

Для каждой марки машины предусмотрен соответствующий срок. Но мало кто задумывается, что на их работу влияют многие факторы, которые сменяются ежедневно. Такие как – влажность воздуха, перепады температуры, грязь на дорогах, и даже стиль вождения автолюбителя. Все это сказывается на сроке службы тормозных колодок. Поэтому и приходится частенько заменять их на новые.

Но все же есть некоторые рекомендации по замене колодок от опытных водителей и изготовителей.

• Для отечественных автомобилей замена осуществляется раз в 10-15 тысяч км.
• Для иномарок – каждые 15-20 тысяч км.
• Спортивные автомобили способны проехать всего 5 тысяч км.

Более того, существуют дисковые и барабанные тормоза.

• Для дисковых – замена каждые 10-15 тысяч км.
• Для барабанных – 100-150 тысяч км.

Не стоит опираться на эти данные с 100% уверенностью. Все же повторюсь ещё раз. Все очень индивидуально. Замена зависит от многих параметров, которые упомянуты выше.

Штраф за разные шины на автомобиле

Штраф за использование разных покрышек на автомобиле предусмотрен частью 1 статьи 12.5 КоАП:

Таким образом, водитель может получить предупреждение или штраф в размере 500 рублей

Наказание может быть наложено в следующих случаях:

• На автомобиле одновременно установлены шипованные и нешипованные шины.
• На одной оси автомобиля установлены различные покрышки.

В завершение хочу еще раз подчеркнуть, что использование различных покрышек на автомобиле ведет к тому, что разные колеса имеют разный коэффициент сцепления с дорогой. А это может привести к развороту автомобиля или к ДТП. Так что при установке резины в первую очередь нужно думать о собственной безопасности, а не о небольшом штрафе за указанное нарушение.

Удачи на дорогах!

Владельцы транспортных средств не всегда могут минимизировать расходы на автотранспорт, зачастую экономя на комплектующих и расходных материалах.

Сокращая расходы и стремясь получить прибыль от эксплуатации автомобиля, глаза закрывают даже на безопасность. Учет в ГИБДД? Получить штраф от сотрудника ГИБДД можно даже не нарушая ПДД по обгону, превышению скорости или проезду перекрестка.

Опасными считаются ситуации, когда на средство передвижения устанавливается неодинаковая резина на осях. Многие даже не знают, можно ли ставить разные шины на разные оси по ПДД в 2020 году.

На легковые авто устанавливаются комплекты покрышек, состоящие из 4 одинаковых шин, которые можно использовать без ограничений. Но если одна из шин повреждена, то требуется ее замена.

Если оставшиеся 3 шины почти новые, то заново покупать комплект резины водитель не особенно хочет. Автовладельцу нужна единственная покрышка, подходящая остальным трем, а многие продавцы не продают шины по одной из комплекта.

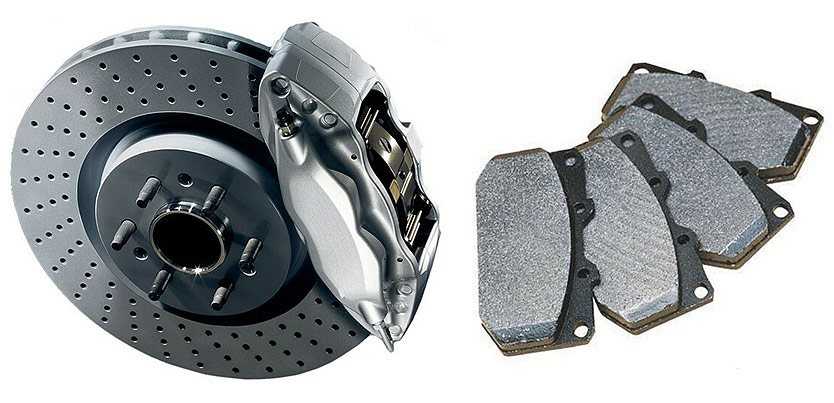

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

• биение дисков при торможении;
• механические повреждения;
• увеличение тормозного пути;
• снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Принцип работы дисковых тормозов

Тормозной механизм с плавающей скобой. 1 — тормозной диск; 2 — тормозные колодки; 3 — поршень; 4 — рабочий тормозной цилиндр (суппорт)

Дисковый тормозной механизм, как и любой другой тормоз, предназначен для изменения скорости движения автомобиля.

Пошаговая схема работы дисковых тормозов:

1. При нажатии водителем на педаль тормоза, создает давление в тормозных трубках.
2. Для механизма с фиксированной скобой: давление жидкости воздействует на поршни рабочих тормозных цилиндров с обоих сторон тормозного диска, которые, в свою очередь, прижимают к нему колодки. Для механизма с плавающей скобой: давление жидкости воздействует на поршень и корпус суппорта одновременно, заставляя последний перемещаться и прижимать колодку к диску с другой стороны.
3. Диск, зажатый между двумя колодками, уменьшает скорость за счет силы трения. А это, в свою очередь, приводит к торможению автомобиля.
4. После того, как водитель отпустит педаль тормоза, давление пропадает. Поршень возвращается в исходное положение за счет упругих свойств уплотнительной манжеты, а колодки отводятся с помощью небольшой вибрации диска в процессе движения.

Рабочая тормозная система УАЗ Буханка

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

• быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
• высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
• не сложная конструкция;
• незначительная масса и размеры, как результат большого приводного давления;
• комфортная компоновка аппаратов привода и трубопроводов;
• шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

• нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
• угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
• сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Разные покрышки на одной оси автомобиля

Пункт 5.5 требует, чтобы на одной оси автомобиля были установлены полностью идентичные шины. Таким образом, на практике запрещается использовать:

• Шины разных размеров на одной оси. Например, производитель разрешает использовать на автомобиле шины следующих размеров 165/80R14 и 185/65R15. Комбинировать такие покрышки на одной оси нельзя.
• Покрышки разных конструкций. Нельзя, чтобы на одной оси были установлены одновременно шины радиальной и диагональной конструкции, либо камерная и бескамерная шины.
• Шины разных моделей.
• Шины с разными рисунками протектора.
• Морозостойкие и неморозостойкие покрышки.
• Новые и восстановленные шины.
• Новые покрышки и покрышки с углубленным рисунком протектора.

Если обобщить приведенную выше информацию, то можно сказать, что в пределах одной оси шины должны быть полностью идентичными.

Обратите внимание, правила не запрещают использование шин с разным износом на одной оси. Ограничения накладываются только на использование новых и восстановленных шин, а также новых покрышек и покрышек с углубленным рисунком протектора

Ограничения накладываются только на использование новых и восстановленных шин, а также новых покрышек и покрышек с углубленным рисунком протектора.

Восстановление шин происходит следующим образом. Полностью изношенная покрышка отправляется на завод, где на нее наносится новый слой резины с протектором.

Углубление рисунка протектора — это обратная операция. Изношенная покрышка отправляется в мастерскую, где на специальном оборудовании в ней нарезают новый протектор, т.е. углубляют канавки.

Восстановленные и углубленные шины нельзя использовать одновременно с новыми. Что касается шин с разным износом, то их использование на одной оси возможно.

Например, если автомобиль повредил 2 правых колеса, то оставшиеся левые покрышки можно установить на одну из осей. На другую ось нужно поставить пару новых покрышек. В этом случае износ передних и задних колес не одинаковый, поэтому сцепление этих покрышек на одной оси будет различаться. Так что, хоть это и не запрещено правилами, без крайней необходимости устанавливать шины с разным износом на одну ось я не рекомендую.

Передняя и задняя оси

Используя на передней и задней оси автомобиля шины с различным рисунком протектора, водитель правил ПДД не нарушает. Законодательство данный факт не запрещает. Однако здесь следует учитывать некоторые нюансы.

Чтобы автомобиль при плохих погодных условиях хорошо держал дорогу, рисунок протектора на разных осях должен отличаться минимально. Это же касается и характеристик покрышки.

Например, если установить впереди полноприводного автомобиля зимние покрышки, а сзади монтировать летние, то получится следующее:

• передом автомобиль будет отлично держаться за обледенелое дорожное покрытие;
• заднюю часть транспортного средства будет сносить;
• при эксплуатации в таких условиях автомобиль может снести с трассы.

При установке колёс с различной высотой профиля, а так же произведённых разными компаниями, диаметр шин должен быть одинаковым или с минимальным отличием.

КоАП не запрещает использование водителями шин с отличным рисунком на различных осях автомобиля. Другими словами рисунок протектора шин на передней оси может отличаться от рисунка на задней.

Посредством этого водитель может немного сэкономить, купив только 2 колеса, вместо целого комплекта, а так же не возникнет проблем с торможением из-за не одинакового рисунка покрышек.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется расточка колодок тормозных КамАЗ.

Сделать поверхность диска более ровной можно, используя абразивные вставки. Такой вариант требует минимум инструментов, усилий. В старой колодке делают отверстие и вставляют абразив. Затем обработанную запчасть устанавливают и немного катаются на автомобиле. Желательно проехать около 5 километров, периодически притормаживая. Способ подходит для домашних условий.

Также можно обратиться в специализированный центр. Расточка будет выполнена без снятия колодок. Профессионалы снимают суппорт и обрабатывают агрегаты специальными станками. Так же можете прочитать про Камаз дымит белым дымом – Причины и последствия.

Критерии оценки состояния тормозных колодок и дисков

Параметры исправного узла «колодка – диск» для различных моделей могут различаться на несколько миллиметров. В среднем легковые автомобили допускаются к эксплуатации с толщиной тормозной накладки не менее 1,5-2 мм, толщиной диска – не тоньше 20 мм. Для барабанных тормозов толщина фрикционного слоя допустима 1,5 мм, а остаточная глубина заделки головок заклепок – 0,5 мм.

При предельных размерах колодки стоит заменить, не дожидаясь полного истирания. Одновременно следует оценить, насколько быстро фрикционный слой был изношен. Так как другие дефекты тормозной системы способны вызывать ускоренный износ, например:

• коррозия тормозного цилиндра препятствует быстрому высвобождению колодки после торможения;
• диск имеет кольцевые борозды выработки, задиры металла, деформацию, вызывающую биения;
• суппорт плохо закреплен.

Современные модели оснащены датчиками сигнализации предельных размеров накладок. На деле им не стоит доверять на 100%. Загрязнения, деформация датчика может изменить его первоначальные установки. По причине ложных сигналов многие автовладельцы датчики отключают.

Осмотр поможет выявить не только размеры износа, но и трещины, сколы, признаки перегрева.

Снятие колодок на КАМАЗе

Любая из вышеперечисленных причин может повлечь неравномерный износ колодок тормозов. Замена тормозных колодок на КАМАЗе предполагает их предварительное снятие. Перед снятием нужно дождаться остывания автомобиля, установить машину на ровную площадку, под её днище установить упор, а под колёса специальные блокировщики.

Как снять колодки при дисковой системе

1. Откручиваются колёсные гайки, поднимается с помощью домкрата автомобиль, колесо снимается.
2. Откручивается крышка бака с тормозной жидкостью для упрощения процесса вдавливания поршня тормозов.
3. Откручиваются направляющие на суппорте. Снимаются скобы для фиксации отвёрткой. При наличии индикатора изнашивания колодок необходимо провести отсоединение разъёма.
4. Отвод с помощью плоской отвёртки колодки для вдавливания тормозного поршня (с этой целью вставляется плоская сильная отвёртка в промежуток, разделяющий колодки) и вынимание тормозных колодок.

Как снять колодки при барабанной системе

1. Снятие КАМАЗа с ручника.
2. Откручивание болтов для фиксации и снятие тормозного барабана.
3. Освобождение тросика ручника, снятие всех пружин и тяг на задних тормозах отвёрткой, снятие колодок.

Штрафные санкции

За нарушение действующих правил законодательство предусматривает штрафные санкции. В частности руководствуясь статьёй 12,5 КоАП, за использование не одинакового вида покрышек в автотранспорте на водителя инспектор ГИБДД наложит одно из следующих взысканий:

• предупреждение;
• штраф в сумме 500 рублей.

Ответственность понесет водитель если:

• автомобиль одновременно «обут» в шипованную и не шипованную резину.
• на одной оси автотранспорта установлены отличные друг от друга шины. Например, не одинакового размера, с различным рисунком протектора и так далее.

Устанавливая резину на транспортное средство, водитель должен думать не только об экономии, но и о безопасности дорожного движения.

Штраф за разную резину предусмотрен ПДД, но данное правонарушение имеет множество правовых нюансов, от которых зависит размер взыскания, а иногда и сам факт наличия или отсутствия санкций. Так что же говорит закон и как уклониться от штрафа, если шины на автомобиле разные?

Что влияет на величину износа?

Существует множество внешних факторов, которые оказывают влияние на этот показатель и приводят к более частой замене тормозных колодок:

• Стиль вождения. При агрессивной манере езды с резкими разгонами и замедлениями тормозная система испытывает постоянные значительные нагрузки.
• Режим движения. Если автомобиль эксплуатируется в условиях городской среды или в горной местности, то в процессе движения требуется чаще тормозить. Срок службы колодок уменьшается, даже если водитель делает это аккуратно.
• Загрузка автомобиля. При нагруженном багажнике из-за перераспределения массы автомобиля возрастает нагрузка на заднюю ось. Соответственно, степень износа задних тормозных колодок в этом случае будет выше, чем передних.
• Тип коробки передач. При прочих равных условиях на автомобиле с автоматической коробкой передач накладки будут стираться быстрее, так как педаль тормоза используется чаще. Однако, этот фактор можно рассматривать как дополнение к уже упомянутым манере и режиму езды.
• Неисправности тормозной системы. Заклинивание рабочего тормозного цилиндра, закисание направляющих суппорта, повреждения тормозного диска приводят к неравномерному износу тормозных колодок, что потребует их преждевременной замены.
• Качество материала фрикционных накладок. Низкокачественные накладки изготовлены из недолговечных материалов, обладают пониженным ресурсом и могут оставлять различные отходы и отложения, ухудшающие работу тормозов.

При торможении вес автомобиля перемещается вперед, механизмы передних тормозов в общем случае нагружаются гораздо сильнее, поэтому замена передних колодок требуется чаще, чем задних.

Когда нужно менять колодки?

Визг тормозов, уход с курса при торможении, вибрация педали тормоза – ключевые признаки необходимости замены колодок и/или дисков

Как правило, первым признаком чрезмерного износа рабочей поверхности тормозной колодки является визжащий звук. Этот звук издает мягкий металл индикатора износа, который трется о тормозной ротор, чтобы предупредить водителя о том, что необходима замена. Среди других симптомов можно выделить: автомобиль тянет в одну сторону при торможении, тормоза вибрируют, а нажим на педаль тормоза становится более мягким. Скрежет означает, что замену тормозных колодок необходимо произвести как можно быстрее, поскольку они могут повредить тормозные диски.

Для удобства автолюбителей инструкция по эксплуатации автомобиля содержит данные о контрольной толщине фрикционного слоя тормозных колодок. Для большинства автомобилей минимальное значение составляет 2 мм без основания (6-7 мм с основанием).

Большинство тормозных колодок имеют механические или электрические индикаторы износа, которые сигнализируют о необходимости этой замены. Но можно проверить износ и самому. На рисунке выше показано, что оценить износ можно через «окно» суппорта. Специалисты могут оценить его и на глаз. Но лучше воспользоваться штангенциркулем. С его помощью можно измерить и толщину тормозного диска, на котором часто указано минимально допустимое значение толщины (зачастую порядка 10 мм).

Конечно, оптимальнее всего снять колесо — тогда можно обеспечить доступ к тормозным дискам и колодкам. Но если нет времени или, например, нужно оценить износ при покупке автомобиля — можно «утопить» штангенциркуль подобным образом…

Даже если на одной колодке достигнуто контрольное значение износа, нужно менять все колодки на передней или задней оси

Не надо забывать о том, что даже если на одной колодке достигнуто контрольное значение износа, нужно менять все колодки на передней или задней оси. Если же на автомобиле установить колодки разных партий изготовления или разных производителей, или же заменить не все, при торможении автомобиль может начать «уводить» влево или вправо из-за отличия во фрикционных свойствах.

С заменой колодок лучше не тянуть – незапланированное ТО это еще не самое страшное, к чему могут привести изношенные колодки. Остается только приобрести нужный комплект и произвести замену. Вот тут мы натыкаемся на первый подводный камень. А что именно приобрести? Выбор на рынке даже специалиста может поставить в тупик. Но,  мы люди, привыкшие к трудностям и вполне способные разобраться в этом вопросе.
