Взаимозаменяемость регуляторов напряжения

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

  • при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
  • после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
  • яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
  • машина перестала нормально заводиться с первого раза;
  • постоянно разряжается аккумуляторная батарея;
  • при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
  • динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
  • в некоторых случаях может закипеть аккумуляторная батарея.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(19 голосов, средний: 4,32 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени не более 0,7
на второй ступени 14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
Расстояние между контактами второй ступени, мм 0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

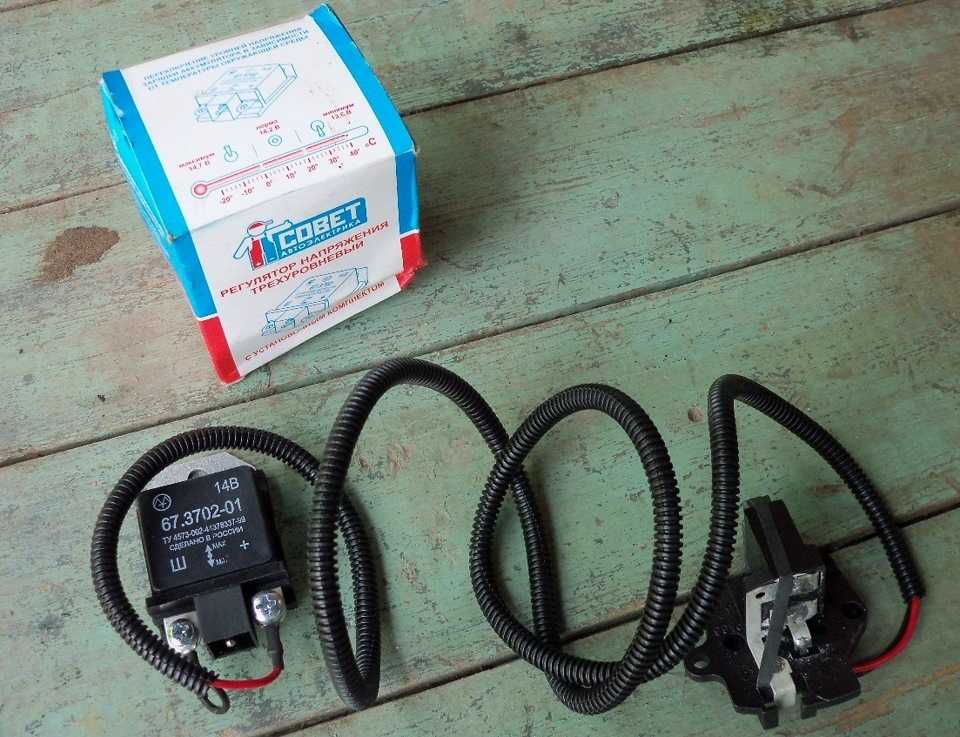

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

  • отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
  • подключить к ней лампочку (исключив из схемы регулятор);
  • снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Бывает так, что компьютер в автомобиле начинает показывать неисправность генератора сразу после замены щёток. Это происходит из-за недостаточной притирки новых деталей. В процессе эксплуатации они притрутся, и ошибка пропадёт. Если ошибка не исчезает, причина в залипании корпуса из-за избыточного количества грязи. Эта проблема легко устраняется продуванием деталей сжатым воздухом. Перед тем как проверить работу генератора обязательно осмотрите щётки на предмет наличия сколов и трещин. Часто на новых деталях имеются производственные дефекты.

Бывает так, что щётки меняются в сборе с реле регулятором генератора. В этом случае процесс замены проходит следующим образом:

  1. От АКБ отсоединяется минусовая клемма;
  2. С плюсового провода нужно снять резиновый наконечник;
  3. Производится демонтаж генератора (при необходимости нужно снять корпус воздушного фильтра);
  4. Достаётся блок щёток с регулятором реле;
  5. Извлекаются фиксирующие пружины;
  6. Откручиваются щётки;
  7. Отсоединяется вся связанная с ними проводка;
  8. Устанавливается новый блок.

Подключение генератора происходит только после проверки отсутствия дефектов на новых щётках. После сборки ставим генератор на место, натягиваем ремень, подключаем аккумулятор и заводим автомобиль.

Выносной регулятор

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени не более 0,7
на второй ступени 14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
Расстояние между контактами второй ступени, мм 0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

  • отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
  • подключить к ней лампочку (исключив из схемы регулятор);
  • снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Основной и дополнительный блоки предохранителей

F1 (16А)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2 (8А)

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3 (8А)

Левая фара (дальний свет), контрольная лампа включения дальнего света

F4 (8А)

Правая фара (дальний свет)

F5 (8А)

Левая фара (ближний свет)

F6 (8А)

Правая фара (ближний свет)

F7 (8А)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

F8 (8А)

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

F9 (8А)

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

F10 (8А)

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

F11, F12 (8А)

Резерв

F13 (8А)

Контакты реле противотуманного света в задних фонарях

F14 (16A)

Прикуриватель

F15 (16A), F16 (8A)

Резерв

F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А) Лампы и реле заднего противотуманного огня
F14 (16А) Прикуриватель
F15 (16А) Резервный
F16 (8А) Резервный

№ и номинал предохранителя

Защищаемая цепь

Основной блок

1 (16А)*

Электростеклоподьемники передних дверей Электропривод боковых зеркал

2 (16А)**

Электровентилятор климатической установки, компрессор кондиционера

9 (16А)*

Обогреватели боковых зеркал

10 (16А)*

Плафон освещения салона центральный

Дополнительный блок

15 (16А)*

Электровентилятор климатической установки, компрессор кондиционера

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Выносной регулятор

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

Вот как выглядит схема подключения

Схема подключения выносного и встроенного реле

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Каким бывает регулятор напряжения

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.
