ГАЗ 31 ЗМЗ непростые 3 литра › Бортжурнал › Сборка 402GT =)

Про саму сборку много писать не буду, напишу только о некоторых важных тонкостях при сборке мотора. Некоторые из них играют не последнюю роль для правильной работы мотора.

Для начала расскажу про коленвал. Перед окончательной установкой нужно поставить вал на место без смазки на сухую, без набивки.

Набивка Использовать только качественную («мерседесовскую») и ставить по вращению коленвала на сгон масла по плетению.

Далее про гильзы. Гильзы должны быть выше блока (выступать) на 0,01-0,1мм. Лучше на 0,05мм =) (Замеряется при снятии ГБЦ. И соответственно делается вывод — оставить как есть, просадить или поднять). При установке новых гильз не определить (Выступ будет большой, так как прокладки под гильзами не сжаты) но все же можно прикинуть по старым гильзам как они сидели и т.д. При малом выступе гильзы плохо зажимает в блок и они «болтаются» на высоких оборотах, так же высок риск прогорания прокладки ГБЦ. Слишком большой выступ не даст головке хорошо сесть на блок и по стыку может выходить охлаждающая жидкость. Но самое главное чтоб гильзы выступали все на одном уровне! Под мои гильзы нет не медных не резиновых колец как под стандартные гильзы 402 и 417 соответственно. Я так же пользуюсь пивными банками и очень даже успешно. Главное все хорошо промазать качественным высокотемпературным герметиком.

Тюнинг 402 двигателя

Учитывая возраст двигателя и современные возросшие потребности, можно понять, почему многие умельцы стараются усовершенствовать двигатель. «Волга-402» — достаточно старая модификация, хочется ее обновить. Что же можно сделать? Увеличение мощности — вот то, в чем нуждается 402 двигатель. «Газель» и «Волга» от этого значительно выиграют. Есть несколько вариантов такого тюнинга.

Один из них – это расточка блока под гильзы большего диаметра. Если родной 402 блок имеет гильзы 92 мм в диаметре, то расточенный – все 100 мм, точно как на современном УМЗ-4216. При этом новые гильзы также ставятся 100-мм размера. Основной минус такого апгрейда — в ухудшении теплового режима блока цилиндров. Ведь стенки стали тоньше на величину проточки. А это целых 4 мм.

Ещё в одном варианте прирост мощности обеспечивается шлифовкой головки блока. При этом увеличивается степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Всё это даст необходимые плюс 5-10 л. с.

Самым заметным увеличением мощности – до плюс 30 л. с. – является замена карбюратора инжектором. Правда, это довольно хлопотная и недешевая процедура.

Ремонт двигателя ЗМЗ-402, РАЗБОРКА И ДЕФЕКТОВКА

Ремонт ЗМЗ-402. Разборка и дефектовка

Внутренние полости двигателя были сильно загрязнены смесью солидола с сажей, почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного.

Гайка хранилась в поддоне.

Процесс разборки ЗМЗ-402

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.

Выпускные клапана развальцованы грибком.

Забоины на коромыслах.

Забоины на толкателях.

Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

Забоины на распредвале.

На впускных клапанах в верхней части пропилы.

Для замера жесткости пружин был сделано такое приспособление.

По итогам разбора распредвал под замену, колено шлифовать, клапана под замену. Голову ЗМЗ-402 буду пилить под 92 бензин. Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг). Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.

Итак, на данный момент собрал блок. Первым делом устранил заводские ошибки при изготовлении блока, канал после помпы забит облоем и деффектами литья.

Но после использования напильника всё проходит.

Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

Ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.

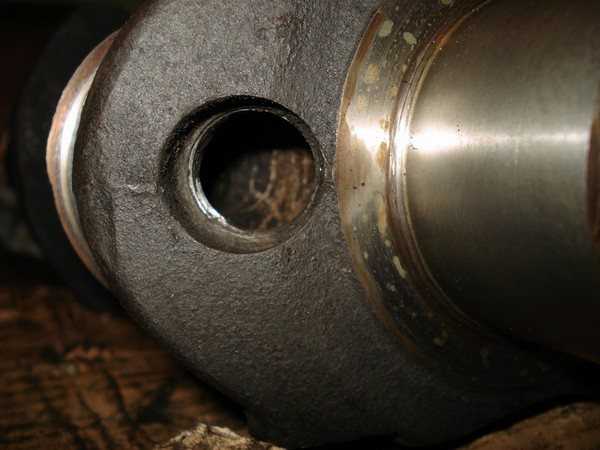

Раскручиваю коленвал, не над головой, а пробки шатунных шеек.

Должно быть вот так.

Это с коленвала набралось.

Усаживаю набивку в блок.

Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.

Стяжка на двух хомутах и полоски жести 30*290мм

Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.

Переходник на жигулёвский фильтр.

Шкив расползался пришлось сбить и прихватить.

Слева волговский кронштейн, справа УАЗовский, для сравнения

Вот так на данный момент.

Была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тоже разные).

Для сравнения слева старая волговская, справа новая, сзади рычажная. Точно не скажу откуда она с УАЗа или ГАЗа, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

Вот три подопытных.

Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.

Это с ключём на 13.

А диаметр у него вот такой.

Колокол желательно что бы был универсальный, как у меня.

Обобщая, можно сказать, что бы внедрить ЗМЗ-402 с волги в УАЗ достаточно купить нажимной диск, и передние кронштейны крепления двигателя. Ну выхлоп ещё переделать, управление педалью газа… это мелочи.

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как десять минут. Заранее смазал маховик фиксатором резьбы и надел венец. После остывания собрал.

Закрыл ещё одну полость.

Бывает убегает тосол через дыру в блоке по шпильке, вот эту

Секретная дыра с резьбой на 10.

Проверять я не стал, а просто вкрутил туда болт.

Болт, хранитель тосола.

Собрал ГБЦ. Голову шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм).

Отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу. ГБЦ была вот такая:

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование Характеристика
Изготовитель ЗМЗ
Модель ЗМЗ 24, ЗМЗ 24Д
Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора Бензиновый
Тип впрыска Карбюратор
Конфигурация 4-цилидровый рядный продольный ДВС
Мощность двигателя 95 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр поршня 92 мм
Ход поршня 92 мм
Охлаждение Жидкостное
Материал блока и головки Алюминий
Ресурс 300 000 км
Порядок работы цилиндров 1-2-4-3
Система зажигания Контактная или бесконтактная

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

Ремонт ГБЦ

Первым делом отмытую ГБЦ необходимо отшлифовать:

Камера сгорания была покрыта толстым слоем нагара:

Далее удаляем старые маслосъёмные колпачки. У меня они мало что были дубовые, дак парочка была вообще треснутой:

Следующим этапом планировалось перевтуливание. Хотел воспользоваться технологией Евгения Травникова. Но пройдясь по всем втулкам развёрткой 9,01 мм люфта не обнаружил. Более того, в некоторых втулках исхитрился даже что-то соскрести. Настоятельно рекомендую перед развёртыванием заменённых втулок потренироваться на нескольких подопытных втулках, потому что это не так просто, как кажется. Также напомню, что развёртывать необходимо строго руками, без какого либо электрического инструмента. Справедливости ради следует отметить, что в одной из втулок износ небольшой был, то есть после равёртки идеального зеркала не получилось, но пятно было небольшое и в середине и значительного люфта клапана не было. Так что я решил не перевтуливать. Помимо экономии времени и нервов неперевтуливание также значительно облегчает прирезание сёдел, так как ось не смещается.

Также для улучшения газораспределения сточил ступеньки у сёдел клапанов:

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения – вакуумным и центробежным (автор видео – smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Читать дальше: Задние стеклоподъемники на гранту

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров – сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0.8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Причины проведения капитального ремонта

Любой двигатель в процессе эксплуатации изнашивается, и это случается не только с внутренними элементами, но и снаружи. На этот показатель влияет много факторов, которые разрушают двигатель. Итак, рассмотрим, причины, по которым движку ЗМЗ 402 необходим ремонт, особенно, что касается капитального восстановления:

  • Как упоминалось ранее — износ. Этот фактор и процесс не щадит даже самые совершенные силовые агрегаты. Происходит это вследствие воздействия на детали — трения, высокой температуры, попадания охлаждающей жидкости.
  • Коррозия. Процесс окисления металла неизбежен, и хоть двигатель сделан с алюминия, то коррозионные повреждения внутренней и наружной части автомобиля неизбежны.
  • Механические повреждения. В процессе эксплуатации двигателя возможны повреждения наружной части блока и других элементов сердца автомобиля.
  • Манера езды. Еще один фактор, который повышает степень износа. Постоянная езда на высоких оборотах, а также ненадлежащая эксплуатация мотора может привести к повышенному износу.
  • Несвоевременное обслуживание также может привести к скорому износу внутренних узлов. Так, накопление в силовом агрегате металлической стружки и несвоевременная замена масла может привести к быстрому износу и проведению ремонта.
  • Хранение. Как и любая техника, автомобиль и его компоненты хотят быть в сухом и теплом месте. Так, двигатель, который постоит несколько дней на сильном морозе, уже нормально функционировать не сможет. Это связано со свойствами масла, которое уже не способно защищать мотор в полном объеме.
  • Другие факторы, которые могут повлиять на износ, что приведет к ремонту.

Система смазки ЗМЗ 402

Система смазки данного ДВС осуществляется под давлением и как на большинстве двигателей разбрызгиванием.

Под давлением, моторной смазкой смазываются подшипники скольжения коленвала, подшипники распредвала, штанги толкателей их верхние наконечники и втулки коромысел. Другие узлы и детали смазываются разбрызганным моторным маслом.

Система ЗМЗ 402 состоит из следующих деталей и механизмов:

  • масляный насос;
  • приёмный патрубок, с фильтром грубой очистки;
  • редакционный клапан;
  • масляный фильтр;
  • масляные каналы;
  • масляный картер;
  • указатель уровня моторной смазки;
  • датчик, указывающий давление масла;
  • датчик, сигнализирующий об аварийном давлении моторной смазки;
  • масляная горловина с пробкой.

Масло, через маслоприёмник, забирается насосом из картера двигателя. Далее оно направляется в масляный фильтр. Отфильтрованная моторная смазка по масляными каналам, под давлением поступает на коренные подшипники коленвала и распредвала.

Схема смазочной системы

Задняя опора распределительного вала имеет кольцевую канавку, по которой масло поступает на ось коромысел, далее на втулки коромысел и верхние наконечники штанг толкателей.

Шатунные шейки коленчатого вала смазываются моторной смазкой, поступающих под давлением, по каналам просверленным от шеек коренных коленчатого вала.

Шестерни привода ГРМ смазываются маслом, поступающим по специальной трубке, обратный конец которой запрессованный в блок к масляному каналу. Из выходного конца трубки струя масла орошает шестерни привода ГРМ. Шестерни, приводящие в работу масляный насос смазываются струей масла выбрасываемой из канала в БЦ, расположенного возле четвёртой шейки распредвала.

Все другие детали и узлы, получают смазку от масла, вытекающего из зазоров подшипников скольжения и маслом разбрызгивающемся коленвалом и механическими узлами двигателя.

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и
достаточно просты в техническом обслуживании. Бензиновые, с
карбюратором, имеют по 4 в ряд расположенных цилиндра.
Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и
«Газель».

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса.
Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет
развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия
составляет 8,2 — это позволяет использовать бензин марки АИ-92.
Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата —
181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных
газов, что значительно снижает загрязнение окружающей среды и
позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера.
Он отлит под давлением из высокопрочного алюминиевого сплава. Блок
цилиндров разделен на две части горизонтальной перегородкой, в
которой сделаны четыре отверстия для установки гильз цилиндров.
Верхняя часть образует общую для всех цилиндров охлаждающую рубашку.
По контуру рубашки имеется десять бобышек для шпилек крепления
головки цилиндров
. Нижняя (картерная) часть блока разделена на
четыре отсека поперечными перегородками, в которые устанавливаются
коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с
помощью двух 12-мм шпилек. Так как расточка блока происходит
вместе с крышками, их нельзя менять местами. Поэтому для удобства
им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из
алюминиевого сплава. А к задней — картер сцепления. Все соединения
притягиваются болтами крепления через паронитовые прокладки. 402
двигатель имеет общую для 4 цилиндров алюминиевую головку.
Крепление к блоку производится десятью 12- мм шпильками.
Прокладка ГБЦ изготавливается из асбеста, покрытого графитом,
и окантовывается армированным каркасом. Её минимальная толщина
составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью
как шатунных, так и коренных подшипников. Вследствие этого удельные
нагрузки на подшипники сравнительно малы. Вкладыши коренных и
шатунных подшипников изготовлены из стальной ленты, залитой
алюминиевым сплавом. Такие вкладыши способны воспринимать большие
нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты.
Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали:
фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом.
Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна.
Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

У модификаций 402.10 и 4021.10 головки блоков разной толщины.
Это объясняется различными объемами камер сгорания. По сути,
головка 402.10 получается путём фрезирования нижней кромки головки
4021.10 на 3,6 мм.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры

, повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».

Двигатель ЗМЗ 402 – модернизация системы охлаждения

После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

Модернизация охлаждения двигателя

Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

Система охлаждения ЗМЗ-402

Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он неразборный, а, следовательно, ремонту не подлежит.

Помпа имеет привод от коленчатого вала двигателя ЗМЗ-402, обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Ресурс у нее очень высокий, если правильно эксплуатировать. Один, самый важный, элемент – это подшипник, который имеет свойство изнашиваться. Особенно, если в систему охлаждения двигателя залит не тосол, а вода. Тосол сам по себе жирный, маслянистый, он смазывает подшипник. Если же залить воду, то она не только не будет смазывать механизм, но и в каналах двигателя образует много накипи, что повлияет на качество охлаждения.

Радиатор расположен так, что на него падает встречный поток воздуха, разбит он на соты, предназначен для лучшего охлаждения двигателя ЗМЗ-402. Кроме потока воздуха, радиатор обдувается крыльчаткой, имеющей привод от коленвала двигателя. Но все чаще на радиатор устанавливают электрический вентилятор, он намного эффективнее. Радиатор отопителя – служит для отопления салона автомобиля в зимнее время. Двигатель ЗМЗ-402 рассчитан на подключение одного или двух радиаторов отопителя (второй – для отопления фургона, если двигатель на Газели). И последнее – соединительные патрубки, расширительный бак и датчик температуры.

tuningui.com

Ремонт двигателя УМЗ 4216

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

  • изношены или повреждены гильзы блока цилиндров;
  • стучит (изнашивается) коленчатый вал;
  • низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

Процесс капитального ремонта двигателя

Процесс проведения ремонта, в том числе и капитального, для двигателя ЗМЗ 402 и его модификаций, похожий с другими силовыми агрегатами серии. Все силовые агрегаты, произведенные и выпущенные Заволжским заводом по конструктивным характеристикам похожи, а поэтому ремонт проводится достаточно легко. Итак, рассмотрим, как отремонтировать движок ЗМЗ 402 своими руками.

Демонтаж двигателя

Ремонт двигателя ЗМЗ 402 начинается с демонтажа силового агрегата. Этот процесс достаточно простой, но рекомендуется выполнять его в четыре руки. Но, есть одно отличие, если ДВС снимается с Волги, то это одна последовательность процедур. Что касается 402-го двигателя Газель, то здесь немного технология демонтажа отличается. Чтобы не запутаться, рассмотрим классический процесс съема мотора с автомобиля Волга.

Итак, какую последовательность операций необходимо выполнить автомобилисту, что снять движок с транспортного средства:

  1. Сначала, демонтируется АКБ и откручивается его полка.
  2. Далее, необходимо снять воздушный фильтр и карбюратор.
  3. Отсоединяем приемную трубу от выпускного коллектора.
  4. Выкручиваем свечи зажигания, снимаем провода и трамблер.
  5. Сливаем моторное масло.
  6. Отсоединяем топливную систему.
  7. Снимаем крыльчатку вентилятора.
  8. Демонтируем стартер и генератор, а также проводку, связанную с ними.
  9. Отсоединяем сцепление от коробки передач.
  10. Демонтируем корпус масляного фильтра.
  11. Снимаем радиатор и патрубки системы охлаждения.
  12. Демонтируем впускной и выпускной коллектор.

Далее, когда все разобрано, снимаем полностью капот, чтобы можно быть беспрепятственно, вытянуть двигатель. Проводим демонтаж силового агрегата, зацепив его за тельфер или лебедку. Теперь, устанавливаем мотор на специальный стенд, если такого нет, то на поддоны и приступаем к его разборке. Автомобилисту необходимо разобрать свой двигатель полностью.

Для этого снимаем детали в следующей последовательности: сцепление, клапанная крышка, поддон, головка блока цилиндров, масляный и водяной насосы, поршни, бугеля, коленчатый вал. Теперь можно приступить к процедуре диагностики состояния деталей.

Диагностика неисправностей

Диагностика деталей мотора начинается с осмотра целостности блока цилиндров и коленчатого вала. При необходимости корпус может завариваться специальной сваркой. Если блок сильно подвержен разрушениям, то следует его заменить на новый.

Следующим этапом проведения диагностики становится промер цилиндров. Стандартом для ЗМЗ 402 считается размер 92 мм. Но, если есть выработка на стенках, царапины или раковины, то придется точить до следующего размера. А если промер показал, что стенки уже имеют ремонт, то нужно в обязательном порядке точить до следующего, поскольку цилиндры имеют выработку и ее необходимо устранить.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
