Как прозвонить генератор газель 4216

Как снять генератор на «Газели»?

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.

Конструктивные особенности генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
Chrysler – поликлинового типа, 1750 мм;
Cummins 2.8 – многоручейкового типа, 1226 мм.

пропадает зарядка;
слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
появляется очень неприятный свист ремня.

Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:

ELDIX (Болгария);
ПРАМО-ИСКРА (город Ржев);
КЗАТЭ (старое название КАТЭК, Самара);
БАТЭ (Белоруссия).

В 2016 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.

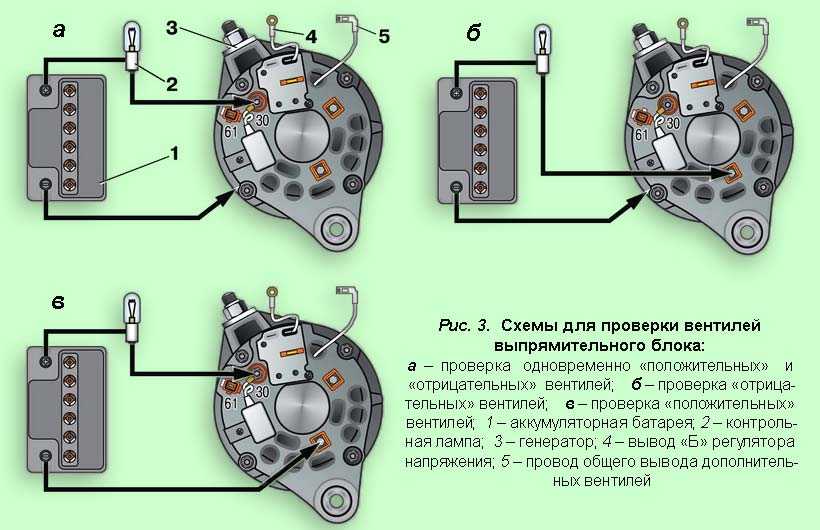

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Как проверить диодный мост генератора мультиметром

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод — «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом — противоположного вывода диода. После этого щупы необходимо поменять местами.
При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление — основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого — бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
обрывы выводящих проводников щеток.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

корпуса, он из двух половинок – алюминиевых передней и задней крышки;
неподвижной обмотки – статора;
вращающегося вала – ротора (якоря);
шкива и крыльчатки;
диодного (выпрямительного) моста;
двух подшипников, на которых вращается якорь;
щеточного узла;
реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Неисправно реле-регулятор генератора

Регулятор генератора, также известный как регулятор напряжения, встроен в генератор. Одна из его задач — поддерживать напряжение генератора более или менее постоянным при всех нагрузках и скоростях (оборотах мотора). Это единственный способ гарантировать отсутствие колебаний напряжения, которые могут легко вывести из строя электронные компоненты автомобиля. Регулятор сконструирован таким образом, что позволяет напряжению генератора выравниваться примерно до 14 вольт (напряжение зарядки генератора переменного тока).

Часто две маленькие угольные щетки регулятора генератора изнашиваются, что можно увидеть визуально — щетки значительно укорачиваются. В более старых автомобилях можно заменить только угольные щетки, стоимость их недорога, как и стоимость ремонта. Замена всего регулятора генератора обойдется подороже. Время установки составляет от десяти минут до часа в зависимости от доступности блока альтенатора. Хотя под капотом современных автомобилей, где места немного, работы могут занять более длительный срок, поскольку может потребоваться демонтаж дополнительных элементов для замены регулятора генератора, что увеличит стоимость проводимых работ.

Замена реле-регулятора напряжения обойдется в разных конторах Москвы от 600 до 1 500 рублей.

Процесс снятия

Перед тем как заменить генератор на «Газели», важно извлечь отрицательную тем самым обесточив сеть автомобиля, а также отключить электропровода от детали. Далее необходимо ослабить натяжение ремня при помощи специального механизма и снять ее

Затем, открутив два крепежных болта генератора с картера двигателя, изымаем сам генератор из подкапотного пространства.

При выходе из строя щеток провести их замену не составит особого труда.

Необходимо лишь выкрутить два шурупа крепления щеток и снять их с корпуса. Но при более серьезных неисправностях элемент подлежит разборке и детальному анализу неисправностей.

Лада 2106 классикаツ › Бортжурнал › Как проверить генератор мультиметром

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий 1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора. 2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста. 3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя. 4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

5122 3771 генератор схема

Сегодня случилось страшное: по дороге на дачу вырвало ухо крепления генератора Кое-как его закрепил, чтобы ремни натянуть, и до дачи потихоньку дополз, благо чуть-чуть оставалось. Позвонил в город, попросил чтобы купили-привезли генератор. Привезли, посмотрел я на тот и на другой, и так и не понял, как новый подключать нужно. Старый у меня 1601.3701 КЗАТЭ, а новый привезли — Keno KNG-3701000-53, «плюс» и «минус» на обоих одинаковые, а вот там где у 1601.3701 разъём с двумя контактами (возбуждение, как я понимаю), у KNG-3701000-53 контакт только один, но диаметрально от разъёма ещё один лепесток расположен.

Подскажите как его подключить?

реле-регулятор стоит — 13.3702-01

в смысле, вынуть посмотреть, или вообще убрать оттуда?

я правильно понимаю, что в старом два контакта в чёрном разъёме — это выводы обмотки возбуждения (ротора), а в новом — один из концов обмотки замкнут на корпус, а регулятор напряжения — встроенный?

Так и сделал: купил, как он называется, «щёточный узел генератора 402 дв. 65А (2-х конт.)» и поставил его на новый генератор (keno), после чего всё по стандартной схеме подключил. С дачи вроде нормально доехал :ok:

Если кто-то будет повторять: при установке на этот генератор такого узла, нужно проверять, чтобы он своей задней частью за ротор не задевал, т.к. у этого щёточного узла задняя часть чуток длинее (на пару мм), чем у родного, то если его сильно назад задвинуть, то может немного цеплять ротор, хотя можно и подрезать/подточить пластмасску. А в остальном вроде всё хорошо, оч.умелые ручки рулят! :victory:

Надо будет ещё регулятор напряжения поменять, а то что-то с дальним светом и дворниками судя по амперметру всё-таки из аккума подсасывает, но это и на старом так было :glare:

ну просто не те обстоятельства были, когда есть время поискать-повыбирать, выходной день, сломался не в городе, пока до города доберёшься, пока обратно, выходные дни — магазины какие-то закрыты, какие-то по сокращённому дню. Если бы в гараже стояла, или хоть в городе сломалась чтобы как-то куда-то дотащить, то поискал бы спокойно что получше, пусть бы хоть неделю заняло, а так в выходные надо было обязательно обратно доехать.

Добавлено через 20 минут 12 секунд Электрод, а есть на 402 двигатель со встроенным реле?

ребята, братаны, есть схема на kng 3701000-53 очень надо

Добавлено через 1 минуту 45 секунд плиииз

ребята, братаны, есть схема на kng 3701000-53 очень надо

Добавлено через 1 минуту 45 секунд плиииз

Источник

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Как узнать «clock generator» материнской платы?

Разобраться с поставленной задачей способен только инструмент SetFSB, а потому и действовать придется следующим образом: * Загрузить архив с инструментом с официального сайта.

Сразу после пробного запуска ввести в пустующее текстовое поле идентификационный номер, расположенный в верхней части интерфейса (на скриншоте, к примеру, видна комбинация 1726030115).
После того, как будет пройдена своеобразная проверка на наличие лицензии, появится новое информационно-справочное окошко, где перечислено колоссальное количество разнообразной информации. В том числе и показатель Clock Generator. Если указанное окошко пустует придется или заново провести тестирование, или же закрыть SetFSB, а затем вновь ввести идентификационный номер в пустующее текстовое окошко. Как подсказывает практика, с третьего или четвертого раза нужная информация обязательно появится.

Удивительно, но аналоги SetFSB в сети до сих пор не появились. А потому для проверки Clock Generator придется следовать за инструкцией, описанной выше!

Как Натянуть Ремень Генератора На Газели

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабилиремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса

Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности

После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А

Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.
