Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.

Снимается задняя крышка агрегата, которая закреплена 3 гайками. Отворачиваются гайки, фиксирующие щеткодержатель. Отпаиваются выходы обмотки и выпрямительного блока. Выкручивается винт клеммы держателя щеток. Извлекается сам держатель. Снимаются 3 гайки и 4 болта на корпусе и выпрямителе. Изымается крышка вместе с ротором. Отворачивается гайка, которая расположена между шестигранником и валом якоря. Снимается сам якорь. Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений. С помощью омметра проверяется сопротивление обмотки якоря. Проверяется обмотка на наличие замыканий. Осматривается статор. Обмотку статора также проверяется на наличие замыканий. Проверяется проводимость статорной обмотки. Изучаются диоды выпрямительного блока

Особое внимание следует уделить крышке со стороны привода и проверить подшипники. Чтобы заменить подшипники, необходимо выкрутить 4 винта

Далее изымается и заменяется подшипник. Подшипник проверяется на легкость вращения. Крышка генератора осматривается со стороны контактных колец. Изучается резиновая прокладка, при необходимости заменяется. Сбор генератора осуществляется в последовательности, противоположной разборке.

Замена составной части агрегата

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

Способы замены

Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Установка ремня генератора уаз двигатель 409

Что-то не нашел темы про ремни, где вся информация была бы собрана в одном месте. Все как-то разрознено, отписываются владельцы машин разных годов выпуска, получается путаница. Предлагаю составить FaQ по ремням и закрепить его.

Итак. Все, что накопал в разных темах. Если есть что добавить/изменить — пишите.

Ремень привода агрегатов (помпа, генератор) — 6РК1220 Ремень ГУР — 1210. Так же подходит 1220 ? Натяжной ролик 406-1308080, 1 штука.

Это, как я понимаю, машины с гуром ZF и рулевым редуктором внутри рамы? (прав/неправ — поправьте) Были ли эти машины с кондеем? Если да — то какие ремни там стоят?

Фото с ремнем гура не нашел, но вполне понятно, где он идет

Ремень привода агрегатов — 6РК1275 Ролик 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука. Ремень ГУР — 6РК1235

Картинка пока что только такая, найду лучше — выложу

Ремень привода один, 6РК2100 Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

Ремень привода один, 6РК2120 (за счет чего изменение?) Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 ] — 1 штука 406-1308080 — 2 штуки

ГУР: Ремень привода ГУР 6РК923 Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220 Ролик 514.1308080

ТНВД: Ремень привода ТНВД: Зубчатый 1360, 136 зубов. Ролик натяжителя, в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

Ремень ГУР (без кондиционера) — 6РК1395 Еще есть инфа, что без ГУР стоит ремень 1235. От чего зависит?

Ремень ГУР и кондиционер — 6РК1693 Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600 Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт. Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135 1штука.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Принцип работы и устройство современного автомобильного генератора

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

Наиболее длинный и тонкий жгут предназначен для задней части;
Более короткий – для салона;
Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

Закрепляем жгут в салоне;
Протаскиваем второй жгут проводов под капот и закрепляем;
Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
Подключаем коммутатор;
Подаем провод на генератор;
Соединяем регулятор напряжения;
Подключаем катушку зажигания;
Соединяем клеммы стеклоочистителя, реле поворотов;

В кабине:

Подсоединяем разъем к блоку предохранителей;
Подаем провод на отопитель;
Соединяем на рулевой колонке переключатель света;
На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

После установки генератора СтартВОЛЬТ, LG 03216 появился такой трабл: авто не глохнет после выключения зажигания. Сначала у меня паника: а как, цуко, его заглушить? На первой резко бросил сцепление и всё, заглохли,

Пришёл домой, порыскал по тыртырнету и нашёл тему на УАЗБУКЕ про ГЕНЕРАТОРЫ.

В первом сообщении пункт 2 как раз мой случай — Реле Регулятор (РР) у меня встроен в генератор. Вот эта схема:

Взято с УАЗБУКИ, спасибо Udarnik-truda и всем остальным кто вносит вклад в моё (наше) умственное развитие.

Сначала загорелся схемой с лампочкой и резистором (данные о резисторе- 100 Ом, 2 Вт), собрал её и подвязал к шлангам рядом с геной. Решил найти родное крепление лампочки и вставить её в панель. И тут меня ждал облом- их нет не только в магазинах, но и на барахолке, И, во вторых, на панеле есть вольтметр, зачем ещё один датчик, пусть и световой?

дефицитные детали

Поэтому пришлось смотреть на другую схему из того же пункта:

Взято с УАЗБУКИ, спасибо Udarnik-truda и компании

Снова поехал в магазин радиодеталей, теперь уже за диодом ( любой на 50V, 5А). Поставлю его сразу у генератора и на этом забуду про неглохнущий автомобиль,

Источник

Ремонт Генератора УАЗ

Установка трехуровневого регулятора

Алгоритм установки оборудования на бензиновые и дизельные моторы УАЗ Патриот:

Демонтировать генератор, а затем снять защитный кожух, расположенный на задней крышке.
Отсоединить штатный регулятор напряжения, осмотреть состояние коллекторных пластин на роторе генератора.
Установить на место модернизированный узел, который крепится и подсоединяется штатными гайками и проводами.
Вывести дополнительный кабель с гофрированной защитой через дополнительное отверстие в защитной крышке.
Установить контроллер управления на стенке моторного щита. Включить соответствующий условиям эксплуатации режим работы.
Установить на штатное место генератор.

Следует учитывать, что применение 3-уровневого регулятора не является панацеей. Не рекомендуется подключать дополнительные электрические приборы к автомобилю с мотором, работающим на холостых оборотах.

Схема подключения

Корпус регулятора подключается к кузову автомобиля, штекер с литерой Ш используется для подсоединения к модернизированному щеточному узлу. Второй выход от щеток подходит к третьему контакту Б регулятора. Колодка Б соединяется с положительным полюсом батареи через реле, работающее от замка зажигания.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

Читайте дополнительно: Установить выключатель двухклавишный с заземлением

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Родной 402 двигатель для Газели

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Схема генератора автомобиля

Устройство и особенности

УАЗ Патриот оснащен генератором типа Искра 120А, который имеет реле напряжения и кремниевый выпрямитель, поддерживающий необходимое напряжение. С помощью ременной передачи Ротор (вал) генератора приводится в движение. В устройстве есть диодный мост который преобразует переменный ток в постоянный. За счет того что он состоит из диодных выпрямителей ток поступает в одном направлении. Это устройство имеет цельную герметичную конструкцию, это сделано специально для того, чтобы в нее не попадала, грязь, пыль или влага, а также такая конструкция является более надежной.

Получаемый ток который за счет диодного моста из переменного преобразуется в постоянный питает все имеющиеся в машине электроприборы, а также благодаря ему происходит подзарядка аккумулятора.

Автовладельцы этого внедорожника могут столкнутся с тем, что для зарядки аккумулятора не хватает напряжения, и вместо 14,2 Вольт поступает меньше. Эта проблема решается следующим способом:

Меняется генератор;
Меняется диодный мост;
Проверяются контакты которые питают устройство;
Устанавливается трехуровневый регулятор.

Установка трёхуровневого генератора является надежным решением проблемы.

Для его установки не надо полностью снимать генератор, достаточно снять крышку генератора вынуть родные щетки и вставляем щетки трехуровнего регулятора, все это возможно сделать самому. После этого ставим крышку обратно, сам регулятор прикручиваем к самому двигателю к массе, чтобы было удобно его переключать. Сам регулятор имеет три положения переключения, самое верхнее положение, когда автомобиль эксплуатируется в морозы, тогда генератору нужна самая большая мощность зарядки. Оптимальное положение среднее, для любой повседневной погоды с включенным ближнем светом. Минимальное положение без включенного света, в жару на покатушках, чтобы не кипел аккумулятор. С генератором прама электра номер 5122377110, после установки двигатель работает надежно.

У этого устройства есть одна особенность, напряжение которое исходит от него регулируется в зависимости от того, какую температуру имеет окружающая среда.

Электросхема УАЗ Патриот с описанием электропроводки, неисправности электрооборудования

Не заводится Ниссан Альмера Классик, N16 и G15 на холодную, стартер крутит

Если ваш автомобиль Альмера N16 2021 года выпуска не заводится на холодную и на горячую, то причина может скрываться как в электрической цепи, так и в топливной системе. И причин может

Почему не заводится ваз 2106

Опубликовано: 02.11.2017 НЕ ЗАВОДИТСЯ МАШИНА ЧТО ДЕЛАТЬ сами с ключами Вообщем машинка постояла 2 дня. Прихожу – пробую завести, а не заводится. Посмотрел подумал. Посомтрел топливный фильтр – сухой.

Приора не заводится: причины и пути их устранения

Проблемы с запуском мотора автомобиля Лада Приора возникают в случае неисправности одного либо нескольких элементов системы зажигания машины. Повод для их появления – искра, необходимая для воспламенения

Плохо заводится на горячую карбюратор ВАЗ 2109

Плохой ГОРЯЧИЙ ЗАПУСК летом!!! А дело все в Бензине! ПЛАВАЮТ холостые обороты, ДОЛГО заводится — ПОДКАПЫВАЕТ во вторую камеру! Скажи НЕТ парам бензина и ПЛОХОМУ ЗАПУСКУ в жару! Доработка крыши кастрюли!

Kia Spectra не заводится и стартер не крутит (Rio и Ceed): причины и решение проблемы

Стартер – один из важнейших узлов автомобиля. Благодаря ему осуществляется запуск двигателя . Поэтому для успешного запуска нужно следить за его исправностью. Если Киа Спектра не заводится, стартер

Киа Рио не заводится, причины и их устранение

Многим владельцам автомобилей известна эта ситуация, когда необходимо срочно выехать, а двигатель никак не хочет запускаться. Причем это может случиться не только в холодную пору года. От подобной проблемы

Ответы@Mail.Ru: ВАЗ-2109 Есть искра, и заливает свечи, но машина не заводится. В чем проблема??

Остальные ответы Алексадр Хохленко Ученик (233) плохо что карбюратор, свечи заливает большей обьём подачи бензина. смотри дросельную заслонку и винт холостого

ВАЗ-2107. Инжектор не заводится: возможные причины и способы решения

Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска.

Не заводиться!

Всем доброго дня!!! Может кто сталкивался с такой проблемой!? Honda HR-V 2000г. Была сырая погода, подъехал к дому заглушил, через

Не заводится машина: что делать, основные причины и пути их решения

Если с самого утра возникают какие-либо проблемы с машиной – весь день может быть испорчен. Особенно если она не заводится. К тому же из-за этого можно опоздать на важную встречу, работу, в аэропорт

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Устройство и особенности генератора на УАЗ Патриот

У внедорожника UAZ Patriot есть электрическое устройство, которое снимает с распределительного вала механическую энергию и преобразует ее в электрическую. При помощи этой электрической энергии происходит питание оборудования и электроприборов. Образовавшая энергия так же питает электрические свечи зажигания образуя искру, которая поджигает топливо, двигатель начинает работать. В этой статье будет подробно рассмотрен генератор УАЗ Патриот, его характеристики и особенности.

Устройство и особенности

Меняется генератор;
Меняется диодный мост;
Проверяются контакты которые питают устройство;
Устанавливается трехуровневый регулятор.

Установка трёхуровневого генератора является надежным решением проблемы.

Сам регулятор имеет три положения переключения, самое верхнее положение, когда автомобиль эксплуатируется в морозы, тогда генератору нужна самая большая мощность зарядки. Оптимальное положение среднее, для любой повседневной погоды с включенным ближнем светом. Минимальное положение без включенного света, в жару на покатушках, чтобы не кипел аккумулятор.

Снятие и установка

В случае выхода из строя или замены требуется ремонт генератора уаз патриот, для этого нужно проделать следящие действия:

От аккумулятора отключается минусовая клемма;
От изделия отключается колодка с проводами;
У устройства откручивается гайка минусовой клеммы и отсоединяется кабель;
У привода устройства снимается ремень;
У гаек верхнего крепления и у контрирующего болта ослабляется натяжение;

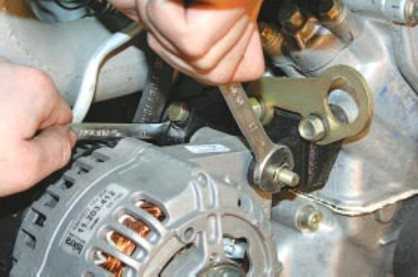

Снизу у генератора откручивается болт крепления;
Откручивается пара болтов которые крепят верхний кронштейн и ГБЦ;
Снимется генератор.

После снятия можно проводить необходимый ремонт генератора или замену. Устанавливается все в обратном порядке. После этого производится подключение генератора УАЗ 469.

Нет зарядки аккумулятора УАЗ Патриот

На автомобиле два источника тока — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.

Когда двигатель работает, основной источник тока — генератор обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею

Рис. 1. Комбинация приборов

Если в комбинации приборов горит красная сигнальная лампа 9 разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи.

Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумуляторной батареи не допускается, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля.

Остановите автомобиль, заглушите двигатель и определите, какая неисправность привела к загоранию лампы.

Если причина неисправности не в коротком замыкании, а аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

ПРОВЕРКА ЭЛЕКТРООБОРУДОВАНИЯ

Проверьте, не оборван ли ремень привода генератора и насоса гидроусилителя рулевого управления.

Если произошел обрыв, замените ремень и отрегулируйте его натяжение

Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение

Если и после натяжения ремня сигнальная лампа все равно горит, проверьте провода, подсоединенные к «плюсовой» и «минусовой» клеммам аккумуляторной батареи а также к генератору.

Провода могут быть оборваны, обломаны внутри изоляции или с окисленными или ненадежными контактами.

Устраните неисправность и пустите двигатель.

Если появился ток зарядки, можно продолжать движение.

Если после принятых мер лампа разряда аккумуляторной батареи продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, отключите магнитолу, лишние приборы освещения, вентилятор отопителя, обогрев заднего стекла и др.
