Разборка, дефектовка и сборка генератора

Почему генератор выходит из строя?

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Также выйти из строя может не сам генератор, а его составляющие элементы, и в этом случае можно обойтись только лишь ремонтом. Но если вовремя не исправить ситуацию, генератор сломается, и потребуется его замена.

За заменой генератора рекомендуется обращаться в специализированные СТО, где за работу готовы взяться настоящие профессионалы своего дела. Они проведут качественную диагностику, установят причину и быстро отремонтируют генератор или установят новый. При необходимости можно выполнить замену своими руками. Но для этого потребуется ознакомиться с тем, как устроен УАЗ Патриот и схема подключения генератора. Кроме этого, можно посмотреть различные фото или видео проведения подобных процессов.

Замена своими руками подразумевает выполнение нескольких этапов.

Подготовительный этап

В этом случае автовладельцу необходимо подготовить требуемые инструменты, а также купить новый генератор – это может быть оригинальная модель или ее аналог. В качестве инструментов понадобятся:

  • отвертки;
  • ключи на различные диаметры;
  • удлинитель;
  • молоток.

После этого можно приступать к следующему этапу.

Основной этап

Основной этап замены генератора подразумевает его снятие и установку нового агрегата. Процесс снятия делится на несколько шагов:

Сначала потребуется установить автомобиль на ремонтное место и позаботиться о фиксации его колес. Также потребуется отключить двигатель и снять клеммы с аккумулятора. Это необходимо, чтобы обеспечить безопасность проводимых работ.
Далее необходимо отключить от генератора колодки с проводами

Делать это нужно максимально осторожно, чтобы не повредить проводку и отверстия, куда крепятся провода.
После этого необходимо открутить гайку с минусовой клеммы и извлечь основной кабель, подключаемый к генератору.

Четвертым шагом станет демонтаж приводного ремня. Для этого сначала потребуется ослабить ролики, за которые закреплен ремень, а потом приступить непосредственно к его снятию.

Следующий шаг – ослабление натяжение контр — болта и гаек верхнего крепления

Важно в это время придерживать генератор, чтобы было легче открутить крепежный элемент

То же самое проделывается с болтами и гайками в нижней части генератора.

Наконец, владельцу «Патриота» останется открутить два болта крепления верхнего кронштейна и извлечь генератор. После этого можно либо отремонтировать вышедший из строя агрегат, если во время осмотра окажется, что это возможно, либо все-таки установить новый.

Обратная установка генератора выполняется точно так же, как разбор конструкции, но действовать нужно в обратно порядке

Поэтому важно в процессе работы помечать болты, гайки и другие крепежные элементы, чтобы можно было понять, за фиксацию какого элемента они отвечают

Проверка работоспособности

Когда сборка конструкции будет завершена, останется только проверить работоспособность нового генератора. Для этого необходимо подсоединить клеммы к аккумулятору и завести двигатель.

Отсутствие какого-либо звука со стороны генератора подскажет, что работа была выполнена успешно и можно продолжать эксплуатацию автомобиля. Те же самые работы проводятся для УАЗ «Патриот» с кондиционером.

Чтобы впоследствии подобные проблемы не возникали слишком часто, и не приходилось изрядно тратиться на покупку нового генератора, рекомендуется регулярно проводить осмотр состояния всего автомобиля и выполнять своевременный ремонт вышедших из строя элементов.

Это интересно: Предохранители Хендай Акцент: где находятся и как заменить

Установка трехуровневого регулятора

Алгоритм установки оборудования на бензиновые и дизельные моторы УАЗ Патриот:

  1. Демонтировать генератор, а затем снять защитный кожух, расположенный на задней крышке.
  2. Отсоединить штатный регулятор напряжения, осмотреть состояние коллекторных пластин на роторе генератора.
  3. Установить на место модернизированный узел, который крепится и подсоединяется штатными гайками и проводами.
  4. Вывести дополнительный кабель с гофрированной защитой через дополнительное отверстие в защитной крышке.
  5. Установить контроллер управления на стенке моторного щита. Включить соответствующий условиям эксплуатации режим работы.
  6. Установить на штатное место генератор.

Следует учитывать, что применение 3-уровневого регулятора не является панацеей. Не рекомендуется подключать дополнительные электрические приборы к автомобилю с мотором, работающим на холостых оборотах.

Схема подключения

Корпус регулятора подключается к кузову автомобиля, штекер с литерой Ш используется для подсоединения к модернизированному щеточному узлу. Второй выход от щеток подходит к третьему контакту Б регулятора. Колодка Б соединяется с положительным полюсом батареи через реле, работающее от замка зажигания.

Снятие электрогенератора

Ниже приведен процесс снятия генератора УАЗ Патриот по шагам:

  1. Отключить отрицательную клемму от АКБ.
  2. От генератора отключить кабеля.
  3. Открутить в устройстве гайку плюсовой клеммы и отсоединить кабель.
  4. Ослабить натяжение ременного передачи.
  5. Снять ремень со шкивов и открутить контрящий болт корпуса электрогенератора.
  6. Снять гайку, закрепляющую верхнюю часть генератора к переходному кронштейну.
  7. Снять гайку, закрепляющую нижнюю часть генератора. Извлечь болт из отверстия.
  8. Открутить 2 гайки, соединяющие кронштейн и блок цилиндров и демонтировать электрогенератор для выполнения ремонтных работ или обслуживания.

Вышеописанная инструкция подходит для снятия электрогенераторов в бензиновых УАЗ Патриот. В машинах с дизельным двигателем для привода генератора используется единый ремень, вращающий шкив вентилятора, присоединенный к ротору водяной помпы. Прежде, чем демонтировать генератор УАЗ Патриот, требуется снять крыльчатку, остальные этапы будут такими же как и для машин с бензиновым двигателем.

Видео – Диагностика и ремонт генераторов своими руками

Неисправности диодного моста

Диодный мост также является уязвимым местом генератора и его ремонт или замена производятся на снятом и разобранном генераторе автомобиля.

Перед проведением ремонта необходимо тщательно осмотреть деталь. Вероятнее всего, на нем просто отпаялись контакты от полупроводниковых элементов. В этом случае, их просто припаивают на место и устанавливают все детали обратно. Другое дело – когда на поверхности многих диодов появились обгорелые следы. В этом случае, лучше всего, произвести замену моста целиком и установить новый элемент на статор генератора.

Стоит кое-что сказать об особенностях диодов. Эти элементы предназначены для выпрямления напряжения и имеют проводимость только в одну сторону. Если данная проводимость нарушена – значит, полупроводник неисправен и требует замены. Обнаружить это путем внешнего осмотра невозможно, но существует следующий способ:

При помощи тестера с лампой проверьте проводимость всех диодов моста. Для этого, один контакт тестера прикладывается к одной стороне диода, другая – к другой. Если лампа не горит, то поменяйте контакты сторонами. Только в одном из положений лампа должна гореть и это касается всех остальных диодов. Если лампа совсем не горит, или горит в обоих направления, значит, диод нуждается в замене. Его отпаивают, выдавливают, на его место устанавливают новый и запаивают контакты.

Прочие неисправности. К таковым может отнестись нарушение различных контактных соединений. В этом случае, поверхности контактов зачищаются или происходит замена контакта целиком. Стоит напомнить, что плохой контакт, хотя бы в одном месте, приводит к снижению эффективности электроснабжения или выводу из строя узла целиком.

Стоит вернуться к ремню генератора еще раз. Даже если он натянут нормально, пощупайте его на предмет влаги. Возможно, что на него капнуло масло или антифриз, и он попросту проскальзывает, нарушая нормальную передачу вращающего момента на шкив генератора. Такое тоже имеет место быть.

Отдельно можно отметить повышенный шум при работе генератора. Виной этому шуму, чаще всего, является подшипник вала ротора. Его шум говорит о том, что он подвергся износу и нуждается в срочной замене. Медлить с этим делом крайне не рекомендуется. Дело в том, что нарушение балансировки вала приведет к соприкосновению ротора с активной сталью статора, появится замыкание, которое тоже будет влиять на уровень напряжения бортовой сети.

Устранить эту проблему можно. Для этого разбирают генератор, ротор снимается вместе с подшипником, который затем выпрессовывается из ротора. После этого, с помощью специального оборудования монтируется новый подшипник, и ротор устанавливается на свое место.

Это все, что связано с неисправностями генератора. Если после устранения вышеперечисленного проблема не исчезает, то искать ее уже нужно в другом месте.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

  1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
  2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
  3. После этого появляется доступ для замены верхней детали.
  4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
  5. После удаления верхнего ролика, можно увидеть расположение нижнего.
  6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика — один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

– следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

– следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.

Особенности конструкции

Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:

  • цилиндры изготовлены в чугунном блоке ;
  • крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
  • масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
  • ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
  • распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
  • благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Неисправности и ремонт

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну

Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе

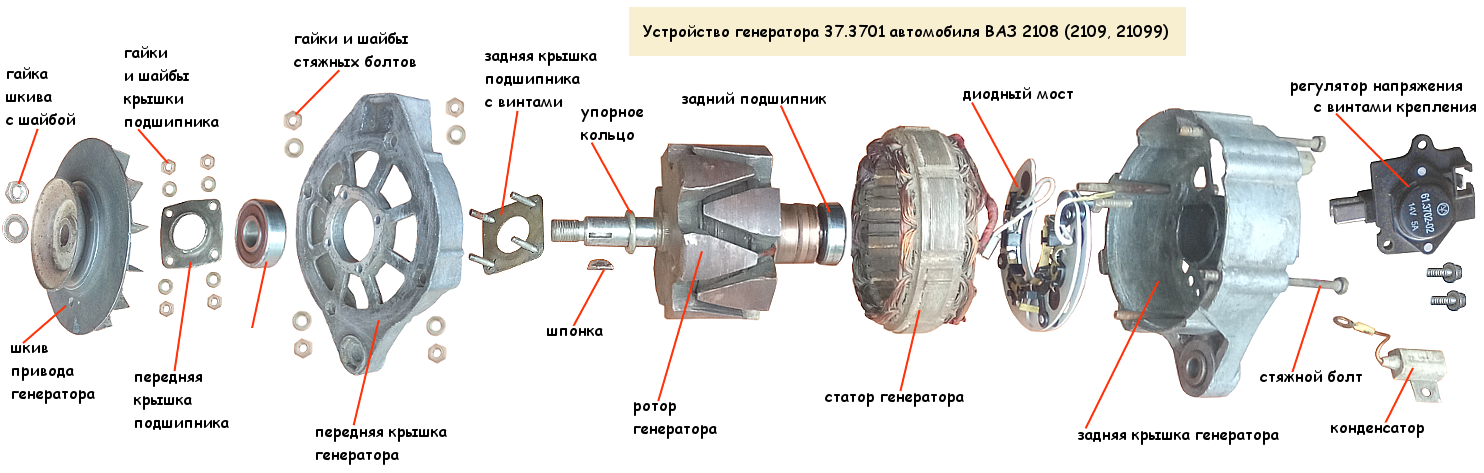

Устройство и особенности

Завод комплектует автомобили синхронными генераторами Iskra, Прамо Электро или БАТЭ, оснащенными кремниевым выпрямительным блоком и автоматическим корректором напряжения. На вал ротора установлен шкив, который фиксируется шпонкой и гайкой. Крутящий момент передается от коленчатого вала мотора при помощи ременной передачи с ручным механизмом натяжения.

При регулировке следует придерживаться рекомендаций завода-изготовителя, т. к. чрезмерное натяжение приводит к преждевременному выходу из строя подшипниковых опор.

Диодный выпрямительный блок выполнен съемный, что упрощает процедуру ремонта оборудования. Устройство выпрямления герметично, т. е. обеспечено сохранение работоспособности при попадании воды. Номинальное напряжение на выходе составляет 14 В, сила тока не превышает 80-90 А (на машинах с кондиционером параметр увеличен до 110-120 А).

Ротор установлен на 2 шариковых подшипниках, вращается в правую сторону (если смотреть со стороны привода). Внешний кожух генератора выполнен из алюминиевого сплава, предусмотрен вентилятор для охлаждения.

Диодный мост

Полупроводниковый диодный мост, установленный на внешней части задней крышки электрогенератора, предназначен для преобразования переменного тока в постоянный. В конструкции узла применены кремниевые диоды, позволяющие проводить напряжение только в одном направлении.

Для предотвращения коротких замыканий детали расположены в герметичном кожухе. При работе устройство охлаждается конвекционным методом и потоком воздуха, создаваемым вентилятором, установленным на роторе.

Трехуровневый регулятор

В заводской сборке в конструкции генератора используется стандартный выпрямительный блок, который работает без учета температуры окружающей среды. В результате наблюдается просадка напряжения и неполноценная зарядка АКБ.

Для повышения рабочих параметров электрогенератора применяется модернизированный 3-уровневый регулятор. Устройство автоматически корректирует параметры тока в выходной цепи генератора, ориентируясь на температуру воздуха. В конструкции предусмотрен механический тумблер для переключения в режим зимней работы.

Автомобили Patriot не обеспечивают зарядку батареи из-за снижения частоты вращения ротора генератора при движении по бездорожью (при подаче дополнительной нагрузки на электрические цепи).

Ситуацию исправляют заменой шкива (для увеличения числа оборотов ротора) или установкой более мощного генератора, производимого альтернативными поставщиками. Применение 3-уровневого регулятора позволяет улучшить работу электрогенератора, монтаж дополнительного устройства выполняется самостоятельно.
