Редукторный мост уаз схема. военные мосты уаз. плюсы стандартных мостов

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 3.98) поворота колес, регулировочных болтов 27 и надежность их стопорения

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке: 1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса. 2. Поднимите передний мост домкратом. 3. Отверните гайки крепления колеса и снимите его. 4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 3.99. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 3.99). 6. Отверните гайки шпилек крепления рычага 1 (см. рис. 3.98) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 3.99) и снимите рычаг или верхнюю накладку шкворня. 7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место. 8. Отверните болты крепления и снимите нижнюю накладку 4 шкворня, выньте тонкую (0,1 мм) регулировочную прокладку и установите накладку шкворня на место.

Для сохранения соосности шарнира выньте прокладки одинаковой толщины сверху и снизу.

Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).

Большой износ шкворней 9 и втулок 19 (см. рис. 3.98) по диаметру вызывает нарушение угла развала колес, «виляние» их при езде и неравномерный износ шин. В этом случае замените изношенные детали.

Рис. 3.100. Пpовеpка максимальных углов повоpота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3.100). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 3.98).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Пpовеpка схождения колес Рис. 3.101.

Пpовеpка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А (рис. 3.101), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади.

По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Н·м (10,5–13 кгс·м).

Схождение колес можно проверять линейкой модели 2182 ГАРО.

Полуось

Полуоси с сателитами в этом случае составляют нормальный диференциал, а каждая полуось со своими и тормозными сателитами и с шестерней тормоза составляет планетарную передачу.

Схема непрерывно-последовательной закалки и одновременного электроотпуска двух полуосей.

Полуоси, изготовленные из стали 40 и закаленные непрерывно-последовательным способом, подвергают электроотпуску одновременно всей закаленной поверхностью в многовитковом индукторе. Закалку до твердости 45 — 53 HRC и отпуск двух полуосей производят одновременно по указанным ниже режимам.

Полуоси имеют фланцы для крепления колес. Опорами полуосей являются: внутри — шестерни полуосей дифференциала, снаружи — шариковые подшипники во фланцах балки заднего моста.

Схема механизма кантовальной тележки разливочной машины. Два симметричных механизма, приводимые в движение двигателями 3 и 12, имеют одинаковые параметры зубчатых колес и отличаются только числом заходов червяков червячных передач. Червяк червячной передачи 5 имеет одно-заходную резьбу, червяк червячной передачи 10 — трехзаходную. От двигателя 3 через зубчатую пару 4, самотормозящую червячную передачу 5, зубчатую передачу 2, дифференциал / и зубчатую передачу 6, движение передается барабану 7 для подъема груженого ковша. Двигатель 12 при этом выключен и заторможен. Порожний ковш с большой скоростью опускается при работе двигателя 12 и передач / /, 10, 13 и 9, сообщающих вращение барабану 8. Двигатель 3 гари этом выключен.

Полуоси на рисунке не показаны.

Полуоси через шлицевые соединения связаны с ведомыми шестернями конечных передач; их внутренние концы опираются на роликовые подшипники в корпусе заднего моста, наружные — на аналогичные подшипники в рукавах полуосей.

Полуоси служат для передачи крутящего момента от дифференциала к ведущим колесам. Они могут также испытывать некоторую изгибающую нагрузку от сил, действующих на колеса. Эту нагрузку создает вес автомобиля, приходящийся на данное колесо, а также усилия, появляющиеся вследствие реакций дороги, толчков от неровностей дороги, центробежных сил при поворотах и бокового уклона дорожного полотна.

Заслонка малого сопротивления типа ЗМС ( 51.| Основные размеры ( мм заслонок малого сопротивления ЗМС ( 50.

Полуоси плотно вставляются в соответствующие отверстия в диске через отверстия в корпусе и крепятся к нему винтами. Отверстие в корпусе, в которое вставлена полуось, закрыто пробкой на уплотняющей прокладке. На полуоси, выведенной из корпуса через сальниковое уплотнение, укреплен рычаг ручного управления. Для установки диска в определенном положении на корпусе заслонки имеется сектор со шкалой, отградуированной в процентах угла поворота диска. Сектор имеет десять расположенных по дуге отверстий, в которое может входить ось рукоятки рычага.

Полуось устанавливают на двух подшипниках, одним из которых является бронзовая втулка 28, запрессованная в отверстие в боковой стенке нижней рамы 10, а другим — втулка 29, запрессованная в отверстие на торце средней части вала ходового механизма. Полуоси со средней частью вала ходового механизма соединяются кулачковыми муфтами, состоящими каждая из двух частей: неподвижных 30, закрепленных на концах средней части вала, и подвижных 31, посаженных на шлицах на внутренних концах полуосей и имеющих проточки 32 для включающих рычагов. При помощи последних подвижные части кулачковых муфт могут передвигаться вдоль полуосей. При перемещении подвижных частей к центру средней части вала ходового механизма кулачковая муфта соединяет полуоси с этой частью вала. Это положение кулачковых муфт соответствует передвижению экскаватора вперед или назад.

Полуось 49 запрессована в коническое отверстие боковой стенки корпуса 54 и фиксируется от осевых перемещений затяжной гайкой 45, надетой на внутреннюю резьбовую часть полуоси.

Полуось 21 опирается в гнездо картера 29 бортового редуктора через кольцо 10, снабженное резьбовыми монтажными отверстиями.

Полуоси 4 и 5 этого дифференциала изготовлены за одно целое с полуосевыми шестернями.

Полуоси разделяются на три типа ( рис. 119): а) полуразгруженные; б) на три четверти разгруженные и в) разгруженные. В зависимости от типа они воспринимают реакции, действующие-на колеса ведущей оси автомобиля.

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина;б — неразъемная балка;в — разъемная балка;1, 4 — рукава полуосей;2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,

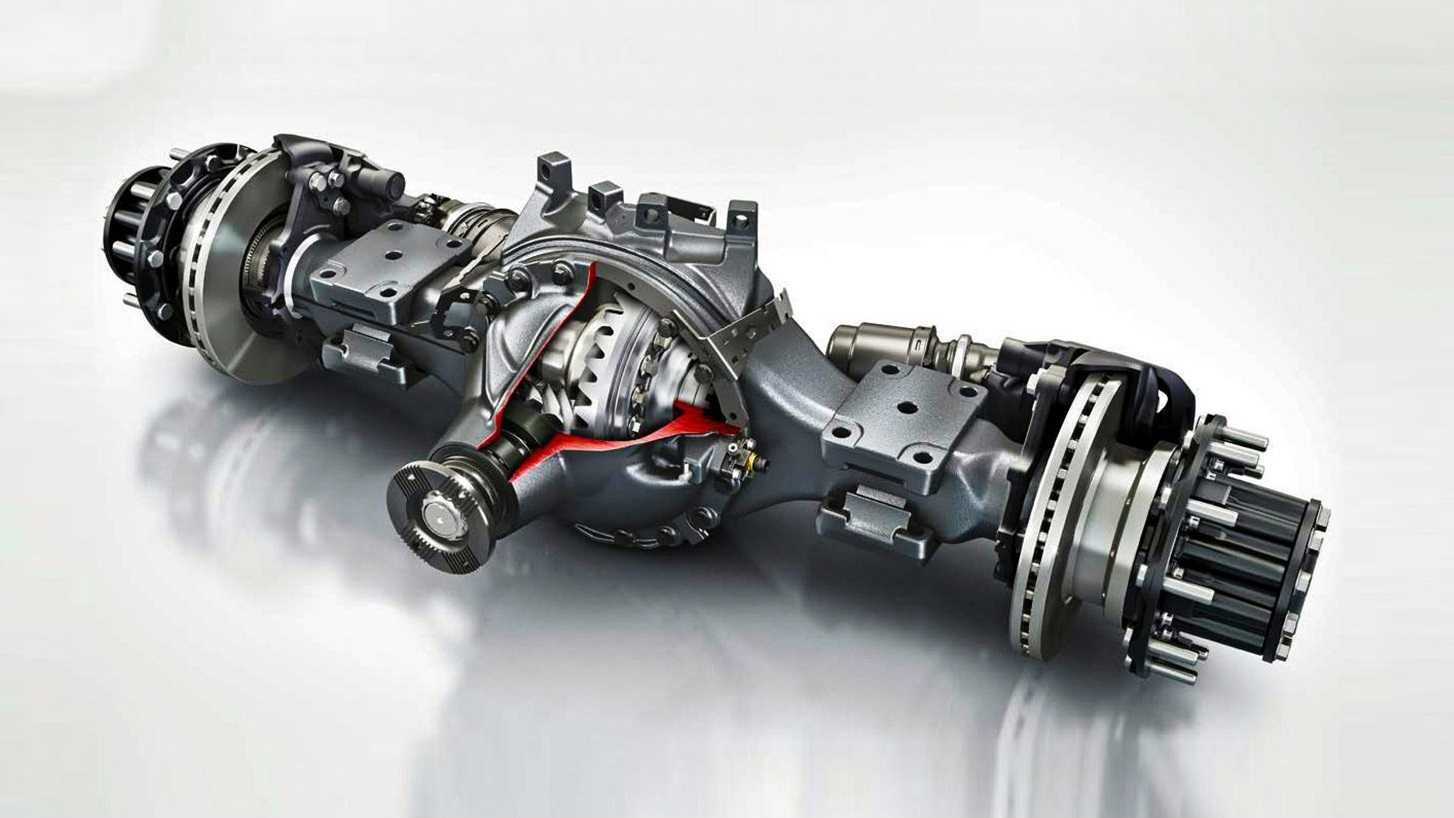

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Устройство и конструкция заднего моста в авто

Элементы классического заднего моста:

картер (чулок), обычно неразъемный, имеющий посередине крышку для доступа к дифференциалу сзади. На автомобилях УАЗ корпус состоит из двух частей;
ведущая и ведомая шестерня главной пары;
корпус дифференциала (в нем собран редуктор моста);
полуосевые шестерни (сателлиты);
набор подшипников (ведущей шестерни и дифференциала) с дистанционной шайбой;
комплект регулировочных и уплотнительных прокладок.

Принцип работы заднего моста. При прямолинейном движении автомобиля крутящий момент через карданный вал передается на ведущую шестерню редуктора. Ведомая шестерня вращается за счет ведущей, а от нее равномерно крутятся сателлиты (но не вокруг своей оси), распределяя момент на колеса 50:50.

При повороте авто одной полуоси необходимо вращаться с меньшей скоростью, за счет вращения сателлитов вокруг своей оси, в меньшей степени крутящий момент поступает на разгруженное колесо. Таким образом обеспечивает безопасность и отсутствие кренов при повороте, съезд с колеи движения и меньший износ резины.

Дифференциалы делятся на несколько типов, каждый из которых выполняет одну и ту же работу, но осуществляют ее по-разному. Существуют дисковые, винтовые, дифференциалы повышенного трения, с жесткой блокировкой. Все это обеспечивает высокую проходимость, поэтому применяется на кроссоверах и внедорожниках.

Как обслуживать задний мост. Для обслуживания моста требуется периодическая замена трансмиссионного масла. За счет применения гипоидной передачи, масло, заливаемое в редуктор, должно соответствовать классификации GL-5. Раз в 200-250 тысяч потребуется регулировка пятна контакта между ведомой и ведущей шестерней, а также подшипников. При надлежащем уходе подшипников, сателлитов и дистанционной шайбы хватит минимум на 300 000 км.

Замена колёсных пар

Часто штатных колёс недостаточно для преодоления серьёзного бездорожья. При установке специальной резины обычно заменяется и главная пара. Характеристики стандартных колесных пар рассчитаны именно на использование заводской резины. Если не делать замену колёсных пар при переходе на большие колёса, долго они не прослужат.

При установке военных мостов главное — отдавать себе отчёт, для чего нужен вам автомобиль. Если он приобретался исключительно для бездорожья, то военный мост – лучшее решение. Для автомобиля, который придётся часто эксплуатировать на трассе, это не лучший выбор.

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

С балкой

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Картер — ведущий мост

УАЗ 31514 Бортжурнал Принудительная блокировка НИРФИ ПБ002 для редукторных мостов

Картеры ведущего моста проверяются на изгиб и на скручивание под действием усилий, изображенных на фиг.

Картер ведущего моста может иметь различные трещины, износ посадочных мест под подшипники и сальники. При наличии трещин картер бракуют. Нарушенные сварные швы после удаления старой сварки восстанавливают дуговой сваркой. Изношенные посадочные места под подшипники восстанавливают любыми видами наплавки. Постановкой дополнительной ремонтной детали в виде кольца восстанавливают диаметр под уплотнительный сальник при его износе.

Крыло кабины.

Картеры ведущих мостов проверяют на выносливость пульсирующей нагрузкой. Величина нагрузки зависит от типа автомобиля и характера нагружения. Картеры автомобилей ЗИЛ-130 испытывают нагрузкой 17 0 т на базе N 106 циклов, приложенной равномерно к местам крепления подушек рессор.

Лонжеронная рама грузового автомобиля.

Картер разъемного ведущего моста состоит из двух соединенных частей. Обе части картера имеют горловины, в которых запрессованы и закреплены стальные трубчатые кожухи полуосей. К полуосевым кожухам приварены опорные площадки рессор и фланцы для крепления опорных дисков колесных тормозных механизмов.

Основные дефекты картера редуктора заднего моста автомобиля ЗИЛ-130.

Восстановленный картер ведущего моста должен отвечать следующим основным техническим требованиям: радиальное биение поверхности Л относительно поверхности И не более 0 25 мм; торцевое биение поверхности / С относительно поверхности И не более 0 05 мм, а поверхности Д не более 0 10 мм; радиальное биение поверхностей шеек под наружные подшипники относительно поверхностей шеек под внутренние подшипники ступиц не более 0 10 мм; при приложении крутящего момента 2 5 кН — м к фланцу цапфы и зажиме картера в местах крепления рессор не должны возникать остаточная деформация и нарушение качества сварного шва; шероховатость поверхностей И, Ж и Г должна соответствовать Ra 1 25 мкм.

Картер неразъемного штамповано-сварного ведущего моста ( рис. 145 6) выполняется в виде цельной балки 9 с развитой центральной частью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в про; дольной плоскости. К балке моста приварены опорные чашки 7 пружин подвески, фланцы 6 для крепления опорных дисков тормозных механизмов и кронштейны 8, 10 крепления деталей подвески.

В картер ведущего моста заливают около 1 5 л испытуемого масла. Повышают температуру масла до 107 3 С. Увеличивают частоту вращения до 14 2 c — I и нагрузку до 62 6 Н — м и работают 20 мин. Останавливают двигатель и охлаждают масло до 93 С.

В картер ведущего моста заливают 2 4 л испытуемого масла, повышают ело температуру до 146 — 149 С, которую поддерживают в течение всех испытаний. Включают двигатель и выводят на режим 33.3 — 36 7 с — на прямой передаче. На этом режиме работают 100 мин. Затем, не сливая масла, осматривают и фиксируют состояние зубьев шестерен и выполняют второй этап испытаний — при малой скорости и высокой нагрузке. Более трех остановок за время испытаний не допускается. По завершении испытаний мост разбирают и фиксируют величину износа и степень поражения зубьев шестерен в результате их задира или усталости.

Крышка центрального картера ведущего моста часто делается штампованной ( см. фиг.

Основные дефекты картера ведущего моста: обломы и трещины на картере, обломы и трещины на кожухах полуосей, смятие или облом шлицев кожуха полуоси, износ шейки кожуха под подшипник ступицы, риски, задиры или износ кольца сальника ступицы, повреждение резьбы на кожухе полуосей, износ отверстий под оси тормозных колодок, износ отверстий под трубку кронштейна задней тормозной камеры, ослабление заклепок крепления суппорта, повреждение резьбы под шпильки крепления редуктора, повреждение резьбовых отверстий крепления резиновой подушки.

Регулирование зазора сектора рулевого управления. 1 — сектор, 2 — гайка, 3 — контргайка, 4 — регулировочный винт.

Для смазки картеров ведущего моста и рулевого управления применяют автотракторный нигрол или вескозин, а для подшипников ведущего и ведомого мостов, механизма наклона рамы и подъема груза и рулевого управления — жировой солидол.

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

С балкой

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Преимущества металлоконструкций

В качестве материала для строительства мостов редко используется железо из-за его плохой устойчивости к коррозии. Востребованным материалом стала высокопрочная сталь и ее соединения. Ее прекрасные эксплуатационные качества можно оценить на таких проектах, как вантовые виды мостов, с огромными пролетами. Примером может служить Московский мост через Днепр в Киеве или Обуховский мост в Санкт-Петербурге.

При строительстве железнодорожных мостов широкое применение получили металлические конструкции с решетчатыми фермами. Основным достоинством этих решений является эффективность в эксплуатации, быстрота строительства и демонтажа отдельных частей, сравнительно низкая себестоимость производства, возможность сооружения конструкции в кратчайшие сроки на доступных участках и в любой географической зоне.

Деревянные мосты
