Как определить маслосъемные колпачки или кольца

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

В непрогретой выпускной системе этот пар частично конденсируется и становится видимым, причем на срезе выхлопной трубы обычно появляется вода. По мере прогрева двигателя и выхлопной системы конденсация уменьшается.

Отметим, что если пар виден в теплое время года, вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

Идем далее. Черный дым из выхлопной трубы свидетельствует о переобогащении топливно-воздушной смеси или об ухудшении условий сгорания топлива. Следовательно, речь идет о неисправностях системы топливоподачи. Такой дым обычно хорошо просматривается на светлом фоне и представляет собой частички сажи — продукты неполного сгорания топлива.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

1. Повреждение маслосъемных колпачков;
2. Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров;
3. Неисправность турбокомпрессора;
4. Используемое масло имеет низкое качество и т.д;

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию смазки. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

Замена маслосъемных колпачков своими руками

Одной из причин, по которым ваш ВАЗ 2109 или 2108 может начать расходовать масло сверх нормы, является износ маслосъемных колпачков, или как их еще называют — сальников клапанов! Производить их замену можно и своими руками, но для этого понадобится не только набор ключей, но и специальные приспособления. А полный список необходимого инструмента будет приведен ниже:

• рассухариватель клапанов
• съемник колпачков
• свечная головка с воротком
• оловянный пруток или моток веревки
• отвертка с плоским лезвием
• длинногубцы или же пинцет
• магнитная рукоятка — желательно

Прежде, чем добраться до нужных нам деталей, понадобится выполнить ряд подготовительных работ, среди которых:

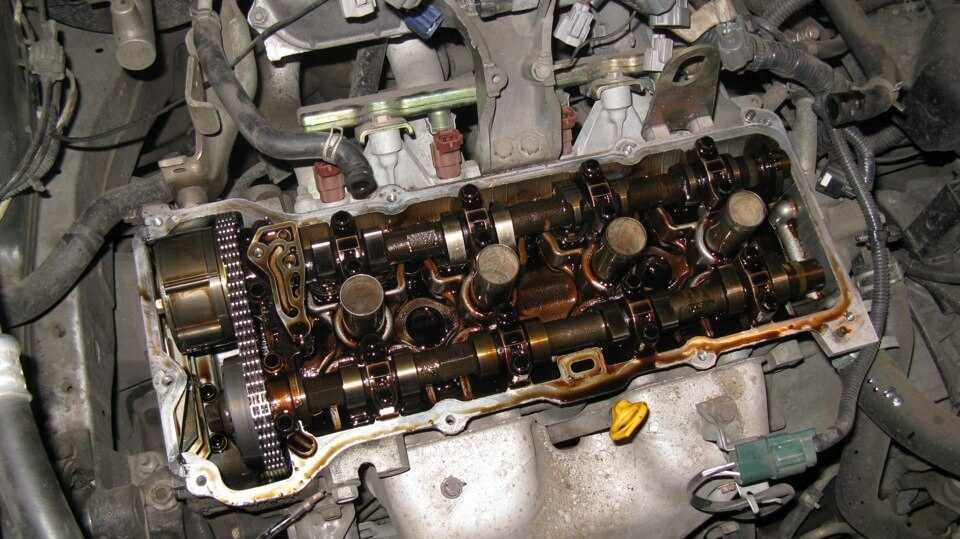

После того, как все это сделали, перед вами должна открыться следующая картина:

На верхнем фото видны толкатели клапанов вместе с регулировочными шайбами. Их тоже необходимо вынуть, и обязательно сложить в строго определенной последовательности. То есть, чтобы во время обратной установки не перепутать их местами. Если этого не сделать, то потом тепловые зазоры клапанов будут неверными, и завести мотор может даже не получится.

После этого необходимо закрепить рейку для установки рассухаривателя и зафиксировать ее на крайних шпильках крепления распредвала гайками, как это показано на приведенной ниже фотографии:

Далее устанавливаем рычаг таким образом, чтобы им можно было утопить клапан:

Теперь выворачиваем свечи из тех цилиндров, где нужно заменить сальники клапанов, и вставляем пруток в свечное отверстие

Важно, чтобы он попал между клапаном и поршнем. Для этого необходимо подвести поршень первого цилиндра к ВМТ

Или же можно напихать в отверстие веревку до тех пор, пока она полностью не заполнит камеру сгорания. Теперь можно утопить клапан при помощи рычага:

И в этот момент магнитной рукояткой вытащить сухари клапана:

Затем можно аккуратно отпускать рычаг и приступать к дальнейшим действиям. Вынимаем тарелку и две пружины клапана, а теперь берем съемник маслосъемных колпачков для ВАЗ 2109-2108, и прижимаем им колпачок через колодец в ГБЦ. После чего нужно сделать несколько постукиваний грузиков сверху вниз, чтобы напрессовать сальник:

Прижимая грузик вниз, пробуем вытащить колпачок и снять его с клапана:

Берем новый сальник, окунаем его предварительно в свежее масло и напрессовываем его обратно на клапан. При выполнении этой процедуры нужно быть предельно осторожным, чтобы не повредить как сам клапан, так и поверхность головки. Следует надевать сверху клапана специальный защитный колпачок, который по идее должен идти в комплекте с сальниками. Напрессовывать его нужно другой стороной съемника до упора, чтобы он сел на свое место:

С остальными клапанами производим аналогичную процедуру и не забываем соблюдать меры предосторожности во избежание повреждения ГБЦ. По окончании ремонта устанавливаем все снятые детали в обратной последовательности

Диагностика дымления двигателя в гаражных условиях

Итак, чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр как через изношенные кольца, так и через маслосъемные колпачки.

Методы диагностики колец и колпачков

• Наблюдение за состоянием мотора. Диагностика нужна тогда, когда было замечено резкое уменьшения уровня масла без видимых протечек. Клубы дыма из двигателя при резком надавливании на педаль газа при разгоне – признак износа маслосъемных колпачков.
• Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае сизый дым проявляется при работе мотора под нагрузкой, при движении на подъём, при обгонах и резком наборе скорости. В зеркало заднего вида можно увидеть, как за автомобилем тянется дымный след.
• Потеря мощности двигателем, трудный пуск и повышенный расход топлива-показатель износа поршневых колец. О проблемах с кольцами может указать и состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец.

Еще можно также воспользоваться компрессометром. Проверку компрессии двигателя нужно проводить только на прогретом до рабочей температуры силовом агрегате. Для диагностики потребуется:

1. Вывернуть свечи из головки блока цилиндров, затем поставить машину на ручной тормоз, а рычаг переключения передач перевести в нейтральное положение.
2. С усилием вставить головку компрессометра в отверстие для установки свечи зажигания.
3. На несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре. При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение показателя компрессии после заливки масла подтвердит предположение об износе поршневых колец.

Диагностика неисправности колпачков клапанов

Если двигатель дымит белым, значит проблема в колпачках. У белого дыма также может быть сизый оттенок. Исходя из этого, автолюбителю нужно в срочном порядке поменять сальники на клапанах, иначе его ждет большое потребление масла двигателем.

Такую проблему можно выявить на холодную работу мотора, или в процессе движения.

Рассмотрим первый случай. Автолюбитель должен поставить машину в гараж или другое место, и дождаться пока мотор охладиться. После этого, поставить на нейтральную передачу, и завести мотор, давая обороты.

При заводке таким образом, с выхлопной трубы повалит дым белого или сизого цвета. Значит, масло попадает в камеру сгорания через колпачки клапанов.

При втором способе от водителя требуется наблюдательность. При движении машины, необходимо разогнать ее, затем произвести торможение мотором, и снова надавить на педаль газа, давая значительные обороты. При этом нужно постоянно смотреть в зеркало заднего вида. Если повалит белый или сизый дым, значит можно смело диагностировать неисправность колпачков.

Важно запомнить, что если с замененными сальниками машина все равно будет дымить, то проблема может быть в других узлах двигателя, поэтому в данном случае лучше обратиться к специалистам и провести профессиональную диагностику

Износ маслосъемных колпачков

Запчасти на austin 1000

Парктроник, комплект установочный 1100

Определить износ сальников клапанов не очень сложно. Выделяет первичные и вторичные признаки износа, хотя в отдельных случаях они могут указывать на износ других элементов двигателя. Мы рассмотрим данные признаки в контексте возможного выхода из строя именно колпачков

Первичные признаки, на которые вы не сможете не обратить внимание, это:

• Изменение цвета выхлопных газов. Выхлоп становится более густым и приобретает белый или синеватый цвет;
• Появление нагара на эксплуатируемых свечах зажигания;
• Возрастание расход масла (вплоть до литра на каждую тысячу километров).

Если наблюдается что-то из перечисленного, маслосъемные колпачки нужно осмотреть. Вопрос о том, как до них добраться, мы рассмотрим чуть позже. Сразу скажем, что при износе колпачков рекомендуется осмотр клапанов и газораспределительного механизма. Ко вторичным признакам износа колпачков относятся следующие:

• Ощутимое снижение мощности двигателя;
• Снижение компрессии в двигателе;
• Появление нагара как на поршнях, так и на цилиндрах двигателя;
• Появление «плавучих» оборотов и возникновение ситуаций, когда мотор глохнет на холостом ходу.

Вторичные признаки износа не являются столь однозначными, так как они могут указывать на выход из строя сразу несколько узлов двигатель. В любом случае, если вы наблюдаете вышеперечисленное, рекомендуется осмотр агрегата специалистом. Помните о том, что появление нагара предшествует выходу двигателя из строя и дальнейшему капитальному ремонту, с которым можно влететь в копеечку – здесь лучше перестраховаться и выделить день на осмотр у специалиста по автомобильным агрегатам.

Как поменять маслосъемные колпачки и когда необходимо это делать?

Проблемы с системой смазки автомобиля являются наиболее серьезными в плане последствий для двигателя. Часто после запущенных болезней сальников и клапанов, участвующих в распределении масла в двигателе, приходит смерть силового агрегата. Падает компрессия, происходит разгерметизация цилиндров, масло начинает литься рекой. Одной из распространенных проблем, в особенности на отечественных двигателях и бюджетных иномарках, являются вышедшие из строя маслосъемные колпачки, которые в каталогах запчастей называются сальники клапанов. Этот элемент не позволяет излишнему количеству масла проходить в систему клапанов, где оно в последствии выгорает или залипает на клапанах.

Неполадки маслосъемных колпачков (МСК) часто являются причиной серьезных проблем. Двигатель начинает брать масло, компрессия в цилиндрах снижается, происходят постоянные микровзрывы под капотом. Эти показатели часто также говорят о необходимости капитального ремонта двигателя, так что не стоит путать поломки. Иногда недобросовестные СТО вместо копеечной замены колпачков предлагают провести капитальный ремонт, на чем компании зарабатывают неплохие деньги. Водителю же стоит быть осторожным и не тратить зря деньги на ненужные услуги.

Особенности работы и причины выхода из строя маслосъемных колпачков

Колпачки изготовлены из достаточно прочной и жесткой резины. На двигателях дорогих иномарок они произведены из действительно качественных материалов, колпачки не портятся в течение всей жизни транспортного средства. На отечественных авто МСК выходят из строя гораздо чаще. На некоторых авто приходится менять колпачки после 100-150 тысяч километров, но регламентной замены этого оборудования нет. Потому замена часто происходит только после возникновения неполадок. Сальники клапанов выходят из строя по ряду причин:

• низкое качество масла, смешивание двух разных марок смазочной жидкости, которые смешивать не рекомендуется;
• использование различных активных присадок, которые обещают очищение системы смазки транспорта;
• длительное отсутствие эксплуатации агрегата, после которого сальники просто трескаются;
• слишком долгая эксплуатация транспортного средства, которая вызывает повышенный износ всех деталей;
• изначально низкое качество маслосъемных колпачков, установленных на заводе производителей машины;
• самостоятельная установка колпачков низкого качества в целях экономии бюджета на ремонтные работы.

Маслосъемные колпачки или кольца: как определить, из-за чего появился сизый дым

Если вы бегло изучали вопрос, то наверняка заметили, что противоречивой информации предостаточно. К примеру, вокруг той же компрессии сплошные споры: одни утверждают, что при нормальном давлении в цилиндрах повода лезть в поршневую нет, другие твердят, что это вовсе не показатель при имеющемся раскладе. А касательно взаимосвязи между температурой мотора, положением педали газа и временем появления сизого дыма так и вовсе не понятно, что к чему.

Сразу же отметим, что никакой связи между компрессией и дефектными маслосъемными кольцами нет. Во-первых, колечки, которые соскребают масло с цилиндров, изнашиваются или залегают первыми, а компрессионные продолжают работать как положено. Во-вторых, даже при слегка подношенных компрессионных и убитых маслосъемных кольцах, компрессия будет в норме, поскольку масло остается на стенках цилиндров.

Вместе с тем негласные отличия, позволяющие определить, что конкретно вышло из строя: колпачки или маслосъемные кольца, существуют. Разница состоит в том, что каждая группа деталей выдает сизый дым в разные промежутки времени.

Симптомы проблем с колпачками

В старину на задубевшие или изношенные сальники клапанов указывал клуб сизого дыма, который вырывался из выхлопной трубы сразу же после пуска двигателя. К слову, эти наблюдения не потеряли актуальность и в нынешнее время. Уже при таком раскладе не лишним будет поинтересоваться, сколько стоит работа, и что еще поменять при замене маслосъемных колпачков на двигателе.

Точно приговорить колпачки к замене поможет такой тест:

1. Прогреть мотор до рабочей температуры.
2. Дать двигателю поработать 5-7 минут в прогретом состоянии.
3. Резко выжать педаль газа на 5-10 секунд, и наблюдать в этот момент за выхлопными газами.

При проблемах с сальниками в первые секунды режима «газ в пол» из глушителя вылетает облако дыма с ярким сизым оттенком. Для лишней убежденности повторите попытку газануть до отказа еще 2-3 раза. Наблюдения таковы, что в последующие циклы клуб дыма будет терять насыщенность, а то и вовсе может пропасть.

Чем объясняется такая расстановка приоритетов? Если колпачок изношен, то при работе двигателя масло будет стекать по штоку клапана. Будет ли оно скапливаться на тарелке клапана или сразу попадать в цилиндры – решает угол положения дроссельной заслонки. Так, на холостом ходу скорость воздушной массы невелика, масло не удаляется с тарелки, а продолжает скапливаться

Как только вы резко (важно именно нажать именно так) выжимаете педаль газа, воздух или топливно-воздушная смесь (в зависимости от вида впрыска топлива) затягивает скопившуюся маслоэмульсию в цилиндры и она сгорает, образуя сизый дымок

На оборотах зловещего оттенка не будет, да, собственно, и быть не должно. Масло не успевает скапливаться, а сразу попадает в цилиндры, и сгорает небольшими долями, отчего не влияет на цвет выхлопных газов.

Стоит отметить, что при наличии нового катализатора цвет выхлопа может и вовсе не поменяться, поскольку он качественно превращает CH в водяной пар. На полудохлом каталитическом нейтрализаторе или установленном пламегасителе картина же проявляется во всей красе: дымность есть.

Как определить неисправность маслосъемных колец

Подношенные колечки дают о себе знать при нагрузке. В реальности это выглядит так: цвет выхлопных газов меняется при движении на подъем при полувыжатой педали газа. Стоит отметить, что смотря в зеркало заднего вида, вы вряд ли сделаете правильный вывод. Клуб дыма обычно быстро рассеивается. Однако водитель идущей сзади машины вполне может зафиксировать его появление.

При критическом износе колец дым идет во время движения постоянно и вне зависимости от ландшафта под колесами. Кроме того, наблюдается усиление дымления с повышением скорости.

Из-за чего еще может появиться выхлоп сизого оттенка

Дефектная турбина и неисправная вентиляция картерных газов также могут стать причиной появления дыма. Что отличает эти поломки от текущих колпачков или маслосъемных колец, так это характер дымления: здесь дыма много + он может появляться и исчезать в любое время. К примеру, двигатель «ровно» работает на ХХ и вдруг начинает дымить, а через минуты 3-4 перестает.

Выявить, в чем дело, помогут несколько рекомендаций:

• Турбина «гонит» масло в выхлопную трубу. Дым появляется только после прогрева выпускного тракта. Возможна течь масла на стыках деталей выпускной системы.
• Вентиляция картерных газов не отсекает масло от воздушной смеси. Забился маслоотделитель в результате использования некачественной моторной смазки. Впускной коллектор весь в потеках маслоэмульсии, причем четко за вентиляционным отверстием.

Маслосъемные колпачки, признаки износа

Опытный автовладелец может предположить старение или износ маслосъемных колпачков в случае появления следующих признаков:

1. Увеличение потребления масла.
2. Появление нагара на свечах зажигания.
3. Появление синего либо сизого дыма из выхлопной трубы.

Заметив подобные тревожные признаки, автолюбитель должен осмотреть газораспределительный механизм, маслосъемные колпачки и клапана, и, если его домыслы оправдались, незамедлительно заменить испорченные детали, не дожидаясь возникновения более серьезных последствий.

К серьезным последствиям поступления смазки внутрь камеры сгорания можно отнести:

1. Снижение мощности силового агрегата.
2. Плохое закрытие клапанов.
3. Падение компрессии.
4. Появление нагара в цилиндрах и на поршнях.
5. Холостой ход автомобиля начинает сбоить.

Нагар на агрегатах и механизмах транспортного средства ускоряет их износ, что может повлечь за собой преждевременный капитальный ремонт мотора, поэтому не следует тянуть с заменой маслосъемных колпачков, если они износились.

При падении компрессии двигателя, нестабильном холостом ходе и потере динамики ускорения необходима диагностика автомобиля. Одна из причин — износ маслосъёмных колпачков. Решать Вам: провести работы на станции технического обслуживания или заменить сальники клапанов самостоятельно.

Как менять маслосъемные колпачки своими руками. Как снять маслосъемные колпачки без съемника

Для того чтобы двигатель автомобиля работал исправно как можно дольше, а также чтобы не увеличивался расход масла и бензина, ему требуется своевременная профилактика или ремонт. К таким обязательным процедурам относится и маслосъемных колпачков. Далее мы подробно поговорим о сальниках клапанов и рассмотрим, что это за детали. В этой статье мы ответим на вопросы, по каким признакам можно самому определить необходимость замены маслосъемных колпачков и как поменять маслосъемные колпачки своими руками.

Читайте в этой статье

Общие сведения о маслосъемных колпачках

Маслосъемные колпачки (сальники) являются частью механизма маслораспределения в двигателе. Наличие масла – главнейшее условие работы . Только не везде оно должно быть. Например, во время своего вращения всегда находится в масляном тумане. А вот в камерах сгорания смазки быть не должно. Там только топливно-воздушная смесь, которая и сгорает. Если же в нее добавить масло, то сгорание ухудшится, что скажется на увеличении потребления бензина.

Удаление коксовых отложений и нагара в двигателе: доступные способы. Самостоятельная промывка мотора без вскрытия, механическая очистка двигателя.

В данной статье мы рассмотрим процесс замены маслосъемных колпачков на автомобилях семейства ВАЗ 2108-09. Кроме этого, мы определимся, что собой представляет маслосъемный колпачок и для чего он нужен.

Что представляет собой маслосъемный колпачок и для чего он нужен?

Маслосъемные колпачки – одни из наиболее быстро изнашиваемых элементов газораспределительной системы двигателя. Многие автолюбители и механики относят маслосъемные колпачки к категории «расходников», но объективно это — запчасти, поскольку они располагаются в труднодоступном месте и их замена – довольно сложный и трудоемкий процесс.

Конструктивно рассматриваемая нами деталь представляет собой небольшой резиновый колпачок, с металлической втулкой и экспандерной пружиной. Экспандерная пружина необходима для надежного прижима колпачка к штоку клапана. Долговечность маслосъемного колпачка в большинстве своем определяется материалом, который применялся при его изготовлении. В нашем случае, то есть в случае с автомобилями ВАЗ 2108-09, использованы каучуковые колпачки, обладающие достаточно высоким уровнем уплотнения. Следует отметить, что в продаже имеются также изделия, выполненные из второпласта. Такие колпачки менее эффективны и долговечны, поэтому использовать их при замене износившихся штатных колпачков не рекомендуется.

Теперь что касается целевого назначения маслосъемных колпачков. Здесь все довольно просто: для нормальной работы распределительного вала двигателя необходимо определенное количество смазки, притом, что попадание данной смазки в камеру сгорания должно быть исключено. Поэтому при перемещении клапана вверх/вниз с его штока смазка удаляется посредством специального элемента – маслосъемного колпачка.

Причины и признаки износа маслосъемных колпачков

В первую очередь давайте разберемся с причинами износа маслосъемных колпачков. За одну минуту работы каждый из клапанов двигателя может совершать более тысячи рабочих тактов. Соответственно и колпачки претерпевают достаточно серьезную механическую нагрузку. Более того, они подвергаются еще и разрушающему воздействию со стороны вырабатываемых выхлопных газов и химических элементов, содержащихся в моторном масле.

Вследствие всего этого каучуковая часть колпачка постепенно затвердевает, а его рабочие кромки изнашиваются. В таком случае колпачки следует заменять новыми. Кстати, как свидетельствует практика, в случае с автомобилями ВАЗ 2109 маслосъемные колпачки следует заменять каждые 100 тыс. километров пробега. Какие же признаки сильного износа маслосъемных колпачков? К таким признакам можно отнести следующие явления: — повышенный расход моторного масла; — масляные отложения на свечах зажигания;

Нестабильная работа выхлопной системы (выход из глушителя густого черного дыма).

Как заменить маслосъемные колпачки без снятия головки блока цилиндров

Если проблема с износом маслосъемных колпачков была своевременно обнаружена водителем, он может заменить их, не снимая головку блока цилиндра. В ситуации, когда решение проблемы было затянуто, потребуется демонтировать детали, чтобы убрать нагар с поршней и клапанов.

В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин:

1. Перед тем как приступать к замене маслосъемных колпачков, нужно дать двигателю автомобиля полностью остыть;
2. Далее снимается крышка газораспределительного механизма;
3. Делаются метки на коленчатом и распределительном валах, после чего ослабляется привод и снимается распределительный вал;
4. Демонтируются толкающие пружины клапана – «рассухариваются»;
5. Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана;
6. Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину;
7. Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами;
8. Пружины надеть на колпачки и засухарить клапана в обратном порядке.

Если имеется вероятность, что неисправны маслосъемные колпачки были продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

Признаки износа

Поясним, зачем нужны колпачки. Их предназначение – не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для смазки. Изготавливают из специальной резины, которая не боится высоких температур.

Со временем, маслосъемный колпачок начинает разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Он начинает пропускать масло. Следовательно, растет потребление масла двигателя. Как правило, на отечественных автомобилях интервал замены составляет 80 000 километров пробега. Для современных моторов этот период может быть увеличен в 2-3 раза из-за применения современных материалов и хорошего моторного масла. Эти условия актуальны, если только не будет перегрева двигателя или масляного голодания.

У двигателя машины повышенный масляный аппетит? Мотор расходует больше 1 литра на 1000 километров? Появился синий дым из выхлопной трубы? Это первые признаки износа маслосъемных колпачков. Конечно, о капитальном ремонте можно не думать, если не снизились динамические характеристики и не вырос расход топлива.

Видео инструкция

Вдаваться в порядок замены колпачков двигателя не будем. Подробную операцию можете найти в техническом руководстве по ремонту. К тому же, там всё объясняется доступно, тщательно и с картинками. Для примера видео, где показан процесс замены – самый легкий способ.

Советы и нюансы

Для выполнения работ потребуется специальный инструмент – приспособление «рассухаривания» клапанов. Без него выполнить данную работу не получиться. В интернете можно найти чертежи и изготовить самостоятельно. Проще – купить готовый инструмент в авто магазине.

Большая опасность замены колпачков подстерегает при попытке «рассухаривания» клапанов. Для этой цели имеется специальное приспособление, один конец которого крепиться неподвижно, а другой – давит на тарелку, при этом сжимая пружину возврата клапана. После следует снять «сухари» с клапана. Лучше это сделать магнитной отверткой или длинными щипцами. Будьте осторожны, если потеряете «сухарь», то процесс обратной сборки будет невозможным. На практике эти маленькие «сухари» могут вылететь в неизвестном направлении, и потом найти их трудно.

Также, нужно закрыть все отверстия на двигателе поролоном, чтобы туда не попал «сухарь» или грязь. При установке нового колпачка, не забудьте его предварительно смазать маслом двигателя.

ТАК ЕЩЁ НИ КТО НЕ ДЕЛАЛ. FORD FOCUS. ЗАМЕНА МАСЛОСЪЁМНЫХ

Замена масло отражающих колпачков на Форд Фокус без снятия головки и фронтальной крышки ГРМ.

3. Снимите крышку головки блока цилиндров (см. разд. 13 «Замена прокладки крышки головки блока цилиндров»). 4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. разд. 13 «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). 5. Извлеките заглушку из отверстия 1 (рис. 13.26) и, нажав узкой отверткой через отверстие на храповик, разблокируйте натяжитель 4 цепи.

ПРЕДУПРЕЖДЕНИЕ Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

17. Перед установкой новых маслосъемных колпачков советуем снять со вклада пружины, по другому колпачки конечно разрушить, когда они пройдут через проточки под сухари на клапанах. Если в набор новых колпачков заходит пластмассовая установочная втулка, пружины есть вариант не снимать. Так наденьте втулку на стержень клапана.

ПРИМЕЧАНИЕ Оригинальные маслосъемные колпачки впускных клапанов окрашены в зеленый цвет, выпускных клапанов — в коричневый.

18. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки. 19. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок по полной программе. В случае отсутствия специального приспособления можно легко и просто найти цилиндрическую оправку подходящего поперечника и напрессовать через нее колпачок легкими ударами молотка по оправке.

Нужный СОВЕТ В качестве оправки можно использовать длинную головку из набора инструментов. Нужно выбрать головку с 12 гранями и фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.

20. Снимите направляющую втулку со стержня клапана по другому наденьте на колпачок пружину, если ее снимали. 21. Установите пружину и тарелку клапана в порядке, оборотном снятию. Установите сухари при помощи приспособления так, чтоб они вошли в проточки стержня клапана. После установки сухарей стукните молотком через железный стержень по торцу клапана, чтоб сухари сели на место назначения.

ПРЕДУПРЕЖДЕНИЕ Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

22. Аналогично поменяйте маслосъемные колпачки других 3-х клапанов 1.го цилиндра и клапанов других цилиндров. 23. Установите распределительные валы таким макаром, чтоб кулачки клапанов 1-го цилиндра были ориентированы ввысь, и затяните болты крепления крышек подшипников распределительных валов в порядке, оборотном показанному на рис. 13.23, в два шага: I шаг — моментом 7,0 Н-м (0,7 кгс-м); II шаг — моментом 16,0 Н-м (1,6 кгс-м). 24. Перед установкой звездочек на распределительные валы установите на кулачки клапанов 1-го цилиндра специальную стопорную планку, фиксирующую распределительные валы, от проворачивания (см. рис. 13.8). Ввентите, не откладывая в долгий ящик, болты 3 (см. рис. 13.26) крепления звездочек, после этого выкрутите болт М6х25 мм, фиксирующий шток натяжителя цепи (см. п. 7). Затяните болты Н-м. 25. Установите снятые детали в порядке, оборотном снятию.

Отчего масло интенсивно расходуется на угар

В исправном двигателе маслосъемные колпачки и кольца ответственно снимают остатки смазки со штока клапана и стенок цилиндра соответственно. На высоких оборотах производительность этого процесса падает, но в общем зачете расход масла не превышает нормы, предписанной производителем. У одних это 1 л/10 000 км, у других – это 0,3 л/10 000 км, а третьи вовсе могут ничего не доливать между сервисными интервалами, поскольку не крутят мотор выше 3 500 об/мин.

Естественно, когда потребление смазки вдруг выросло, скажем, до 1л/1 000 км, да еще и сизый дым пошел из выхлопной – это сигнал о нарушении маслосъемных функций. Причин тому несколько:

• Залегли маслосъемные кольца.
• Задубели колпачки.
• Износились направляющие втулки клапанов.

В итоге, неплохо было бы определить без разборки, какая именно группа деталей дала сбой. Возможно ли это – тема следующего параграфа.

Назначение маслосъёмных колпачков

Длительная бесперебойная работа ДВС обеспечивается качественной смазкой трущихся деталей. Маслораспределительный механизм обеспечивает подачу масла в небольшом объёме. Распределительные валы в головке цилиндров и поршневая группа — нуждаются в постоянной смазке. Вал вращается и вокруг него образуется облако из масла. Регуляция количества смазки происходит маслосъёмными колпачками.

Нагар на поверхности клапана приводит к неполному закрытию и появлению зазора. В камере сгорания происходит воспламенение горючей смеси, а излишки масла оседают в виде лаковых отложений. При опускании клапана вниз сальник штока препятствует попаданию избытка масла. Защищает поршневую группу от налета, возникающего при сгорании масла и топливной смеси. Маслосъёмные колпачки относят к расходным элементам, так как они нуждаются в периодичной замене.
