Как правильно подобрать манометр по давлению

Преимущества работы с использованием манометров

Для чего нужен манометр? В первую очередь это незаменимый помощник для каждого автолюбителя, особенно для тех, кто часто использует транспортное средство для движения по песку и бездорожью, где требуется сброс или подкачка давления.

Как пользоваться манометром? Довольно просто: необходимо штуцер вставить в вентиль шины, после чего стрелка прибора покажет реальное давление. Цифровой прибор для начала необходимо включить. Кстати, для того, чтобы не проверять постоянно накачку шин, существует специальные вентиля с датчиками давления. Самые простые датчики комплектуются ниппелями с трехцветными делением: зеленое — давление в норме, желтое — требует подкачки, красное — колесо спущено.

Также существуют готовые системы с ЖК-дисплеем, который устанавливается в салон, уведомляющий 24/7 о состоянии давления в шинах. Большинство современных авто уже оснащены штатной системой информирования о давлении в шинах, а внедорожники функцией подкачки или спускания давления

Так или иначе, иметь при себе манометр крайне важно, так как правильное давление в шинах — залог безопасного и комфортного движения

Устройство и принцип работы

Все манометры к автомобильному компрессору делятся на два типа: механические и цифровые.

Первые отличаются надежностью и невысокой ценой. Но они чувствительны к влаге, а считывать данные с них не так удобно, как с цифровых. По принципу действия аналоговые устройства бывают пружинными и диафрагменными, или мембранными.

Пружинные

Основным чувствительным элементом этого типа манометров на автомобильный компрессор является трубка Бурдона (2). Она полая, сделана из латуни и согнута дугой. Один ее конец запаян, а другой через штуцер подключается к области, в которой требуется провести измерение. При увеличении давления трубка будет стремиться распрямиться из-за существующей разности площадей, на которые воздействует воздушная среда.

Устройство и принцип работы

В результате запаянный конец смещается и через тягу (5) воздействует на зубчатую передачу, и стрелка прибора перемещается.

Диафрагменные

В таком манометре для автомобильного компрессора сжатый воздух, давление которого нужно измерить, воздействует на мембрану (4). Она выгибается и через механизм тяги (3) двигает стрелку (2).

Диапазон измерения зависит от характеристик мембраны, таких как жесткость и площадь.

Цифровые

Цифровые манометры для автокомпрессора превосходят механические по точности и удобству эксплуатации. Однако их нельзя использовать на морозе, стоят они дороже аналоговых. Чувствительный элемент цифровых устройств — пьезодатчик, который вырабатывает электричество при механическом воздействии.

Виды манометров

В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.

Технические манометры – наиболее распространены для измерения избыточного давления сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.

Виброустойчивые – манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.

Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.

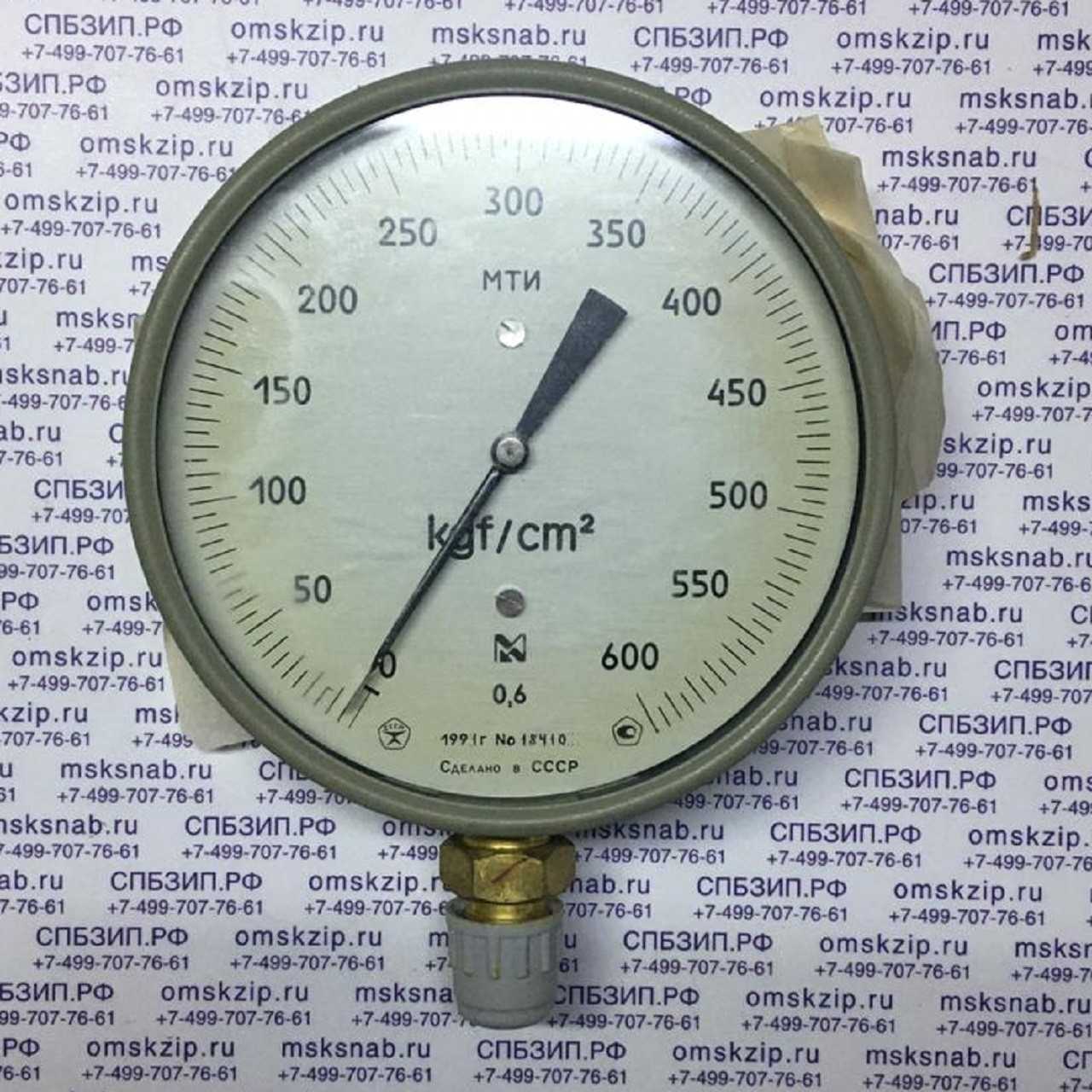

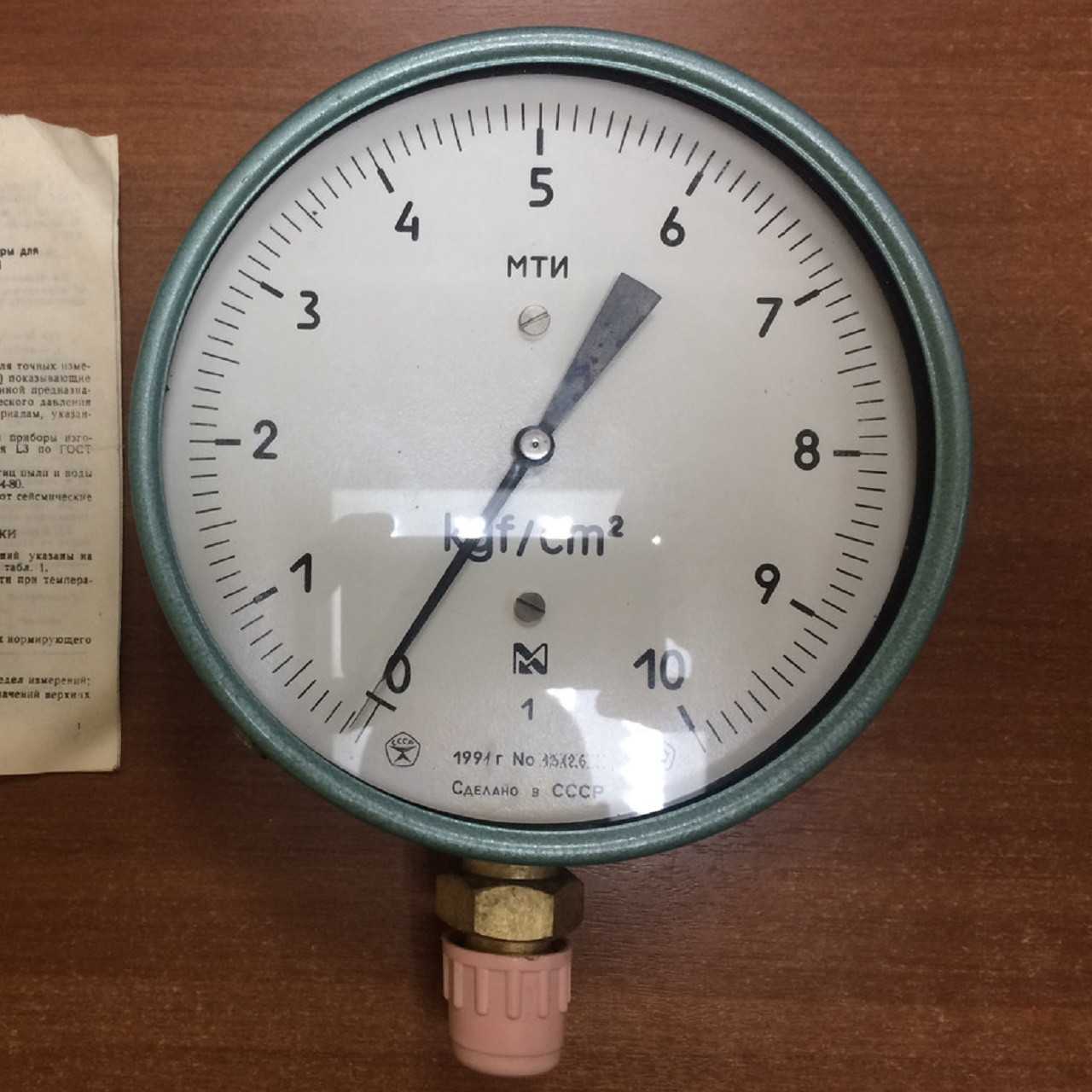

Манометры точных измерений или образцовые манометры – обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.

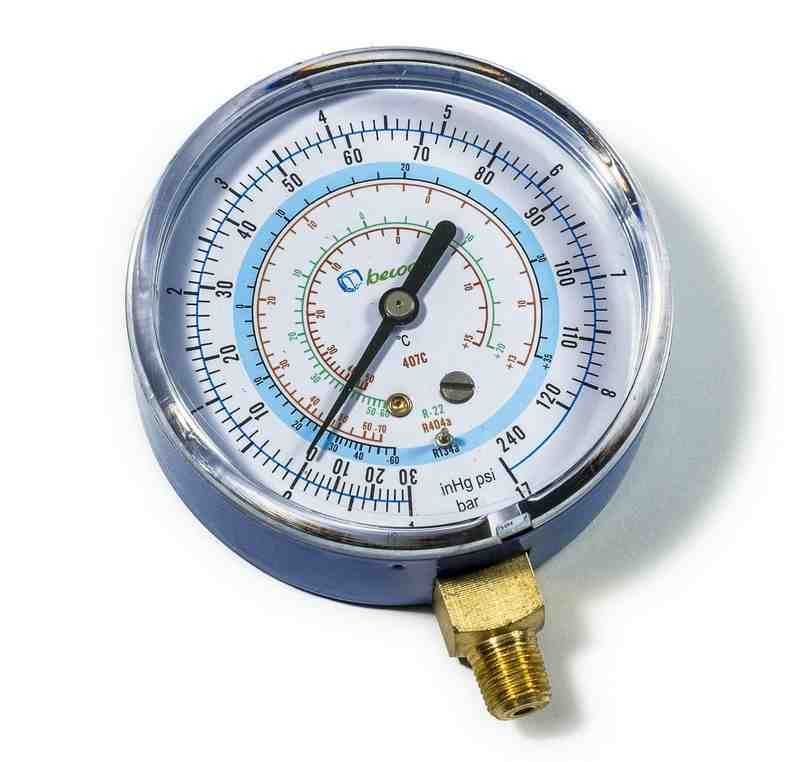

Манометры аммиачные – применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.

Железнодорожные манометры – данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.

РЕМОНТ РАДИАТОРА

Перебои в работе кондиционирования могут быть связаны с тем, что различный мусор наполнил внутренности радиатора. Это может закончиться более серьезными проблемами работы автомобиля. Решаем проблему просто — чистим и моем радиатор. Перед работой по внешнему очищению снимаем его. Если данное действие невозможно сделать, работаем предельно собрано и аккуратно.

Хорошим вариантом очистки является компрессионная продувка сжатым воздухом. Заменой данной процедуре послужит хороший напор воды с добавлением различных химических препаратов. Если охлаждающая жидкость содержит в себе загрязняющие элементы, проводим полную промывку радиатора. Заливаем чистящее средство в машину, приводим двигатель в работу на 15-20 минут. Слить воду, и промыть систему охлаждения в течение трех раз дистиллированной водой.

• При профилактике работы радиатора следует произвести тщательный его осмотр на наличие трещин и других повреждений. Существует несколько простых и экстренных методов избавления от данной проблемы. Например: добавление внутрь сырого яйца или горчичного порошка. Работники автохимических предприятий предлагают использовать такие средства как, порошки-герметики или специальные растворы для возвращения к жизни радиатора.
• Хорошим средством починки радиатора при наличии необходимых деталей является «холодная сварка». Необходимый набор сварщика: холодная сварка, наждачная бумага, ацетон или чистый бензин. Очищаем поверхность с помощью бумаги и создаем искусственные неровности. Далее место обрабатываем бензином или ацетоном. Тщательно читаем инструкцию по использованию холодной варки. По ее окончании ждем некоторое количество времени, в зависимости от некоторых факторов. Герметичное соединение готово.

Выше были представлены некоторые виды поломок кондиционера компрессора. И методы их ремонта, выполненные своими руками. Вовремя выполненная профилактика работы компрессора позволит продлить срок службы и лишит вас потери времени и денег.

Существует ряд нехитрых правил, которые помогут при использовании системы кондиционирования:

• Если кондиционер включен, то необходимо, чтобы все окна в автомобиле оставались закрытыми.
• Всегда перед началом работы компрессора-кондиционера проветривайте салон. Спертый воздух, проходящий через кондиционер, приводит к неправильному эффекту.
• Во избежание запотевания стекол при эксплуатации кондиционера не забывайте включать печку.
• Проводите ежедневную оценку состояния окошка у ресивера-осушителя.
• Избавляйтесь от пыли по мере ее накопления, не затягивайте с уборкой и очисткой салона машины.
• Выделяйте время на осмотр и ремонт автомобиля, и не бойтесь проводить ремонт деталей своими руками.

Выше были представлены некоторые виды поломок кондиционера компрессора. И методы их ремонта, выполненные своими руками. Вовремя выполненная профилактика работы компрессора позволит продлить срок службы и лишит вас потери времени и денег.

Существует ряд нехитрых правил, которые помогут при использовании системы кондиционирования:

1. Если кондиционер включен, то необходимо, чтобы все окна в автомобиле оставались закрытыми.
2. Всегда перед началом работы компрессора-кондиционера проветривайте салон. Спертый воздух, проходящий через кондиционер, приводит к неправильному эффекту.
3. Во избежание запотевания стекол при эксплуатации кондиционера не забывайте включать печку.
4. Проводите ежедневную оценку состояния окошка у ресивера-осушителя.
5. Избавляйтесь от пыли по мере ее накопления, не затягивайте с уборкой и очисткой салона машины.

Выделяйте время на осмотр и ремонт автомобиля, и не бойтесь проводить ремонт деталей своими руками.

Температура

Чрезвычайно высокие или низкие температуры могут оказывать негативное влияние на датчики и другие приборы. Датчики, не предназначенные для этих экстремальных условий эксплуатации, могут работать неправильно в течение относительно короткого периода времени. Некоторые датчики предназначены для экстремальных температурных условий и обеспечивают достоверную информацию на весь срок службы прибора.

Манометры, предназначенные для использования при экстремальных температурах, изготавливаются из специальных коррозионно-стойких сплавов и могут быть оснащены охлаждающими ребрами или уплотнением диафрагмы для изоляции датчика от горячей или холодной среды.

Коррозионностойкие манометры

Для измерения высокого давления используются коррозионностокие манометры из высокопрочной нержавеющей стали, в то время как для измерения давления при повышенных температурах используются коррозионностойкие манометры из жаростойкой нержавеющей стали. Материалы, контактирующие со средой, могут быть выбраны из широкого диапазона. WIKA предлагает материалы в соответствии с EN ISO 15156-3/NACE MR 0175 и NACE MR 0103 для использования в нефтехимической промышленности. Все используемые материалы могут поставляться с заводским сертификатом 3.1.

Каталог коррозионностойких манометров >>

Коррозионностойкие мембранные разделители

Для химических процессов, включая высоко-агрессивные среды, предлагается сочетание манометра с мембранным разделителем или манометр с мембранной измерительной системой. Материалы, контактирующие со средой, также выполненены из специальных металлов. Плотное соединение между диафрагмой и мембранным уплотнением корпуса выдерживает воздействие вакуума и экстремальных температур, устойчиво к разрыву.

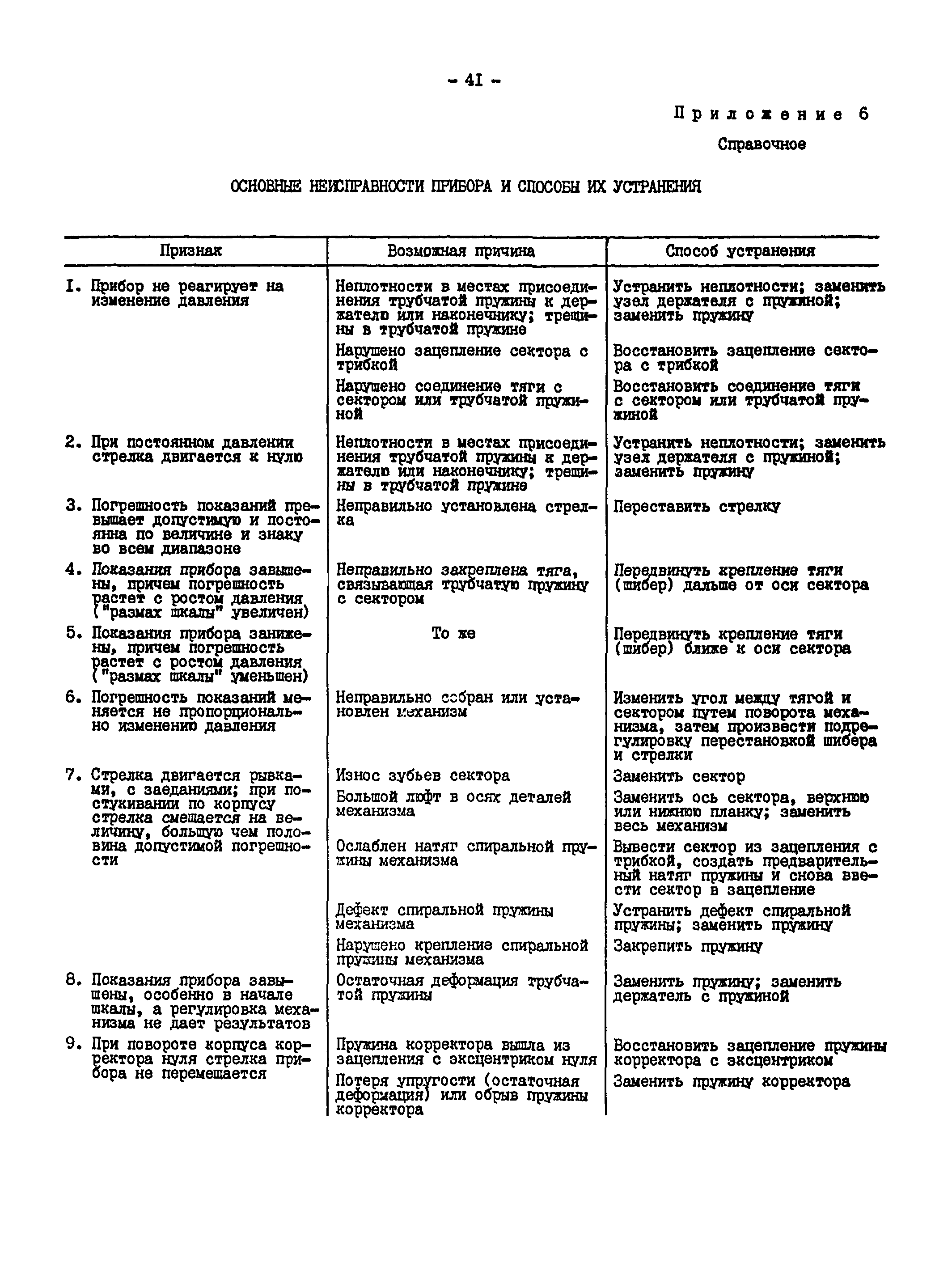

Как поменять манометр: инструкция

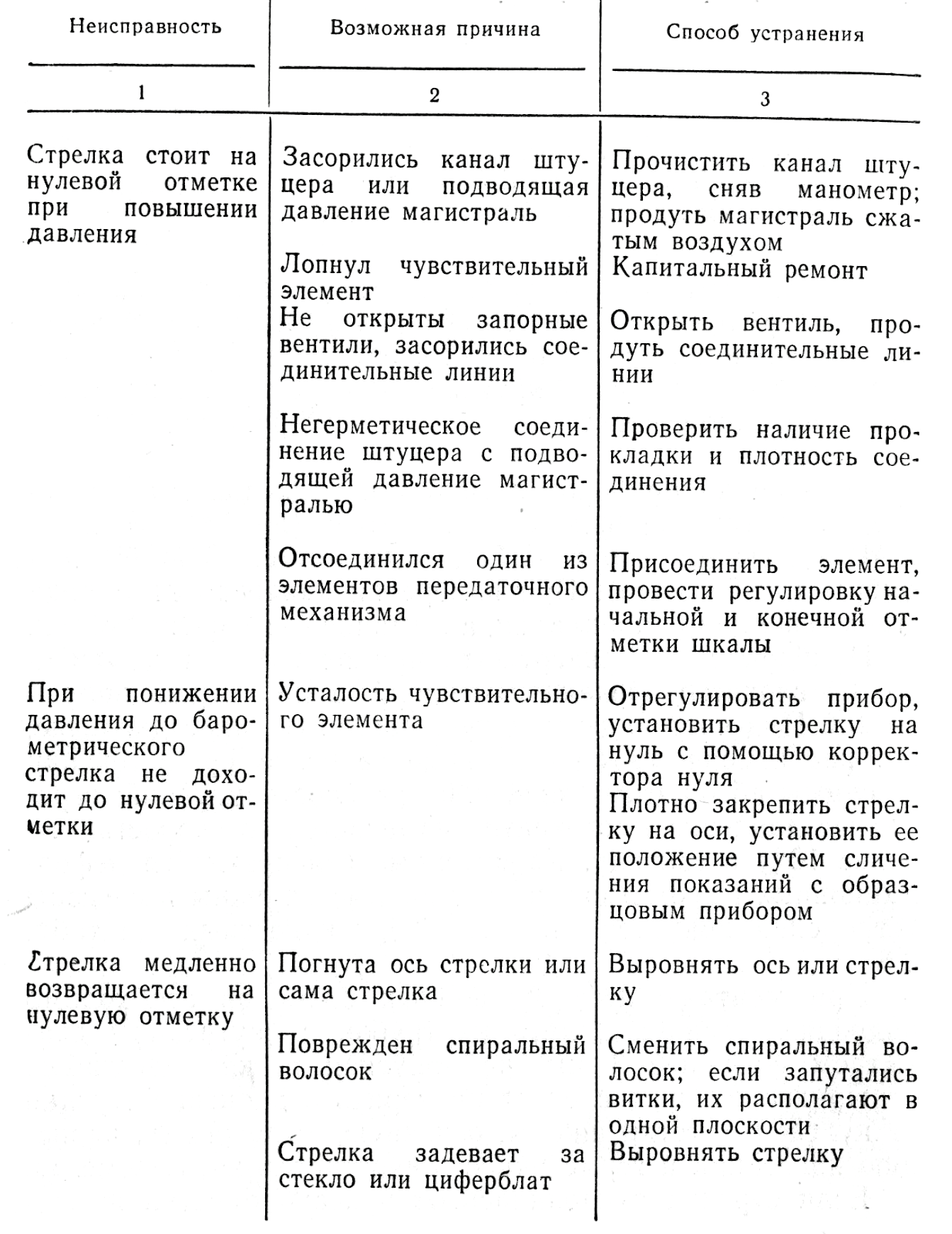

Когда прибор показывает неправильные данные или не работает, то его нужно поменять либо попытаться отремонтировать. Если починить манометр на автомобильном компрессоре не получилось, то выход один — замена.

Для начала нужно купить подходящую модель. Чтобы выполнить работы, из инструментов потребуется только ключ.

Как поменять манометр

Действовать нужно следующим образом:

1. Отключить компрессор от сети.
2. Стравить воздух.
3. Открутить старый прибор.
4. Почистить резьбу.
5. Нанести свежий герметик на новое устройство.
6. Установить манометр для автомобильного компрессора на место.

На этом работа завершена.

Виды манометров, их плюсы и минусы

Манометры для измерения давления в автопокрышках различаются по принципу действия. Существует два основных типа, которые имеют свои достоинства и недостатки:

Механические приборы

Это старшее поколение, постепенно замещаемое современными электронными новинками. Их работа основана на воздействии воздуха на согласованную систему штоков, шестеренок и пружин. Показания отображаются на специальной шкале. К этой группе приборов относятся стрелочные и реечные манометры.

Стрелочные – шестереночного типа со шкалой и стрелкой. Некоторые модели снабжены клапаном для спуска избыточного количества воздуха, что повышает их удобство

При выборе стрелочного манометра нужно обращать внимание на класс точности прибора, указанный в паспорте. Чем он выше, тем меньше погрешность при измерении

Стрелочный

Реечный

Основными достоинствами устройств этого типа являются:

• доступность и простота использования;
• относительно невысокая цена;
• надежная работа;
• хорошая точность показаний.

Из недостатков можно выделить следующие:

• ограниченные максимальные показания;
• увеличение погрешности измерений при приближении к максимальным для модели значениям;
• чувствительность к сырости и температурному режиму;
• необходимость перепроверять результаты.

Электронные устройства

Электронный манометр для измерения давления в шинах отличается от механических аналогов большей точностью выдаваемых показаний. Эти приборы оснащены жидкокристаллическим дисплеем, с которого легко считываются результаты измерений. Многие современные аппараты дополнительно имеют возможность производить замер температуры колеса.

Читать дальше: Хэтчбек что это такое

Из преимуществ этого класса приборов можно выделить следующие:

• высокая точность измерений;
• компактность, удобство и легкость самого устройства;
• оснащение дополнительными функциями (подсветка дисплея, фонарик, замер глубины протектора, несколько единиц измерения).

Цифровые манометры для измерения давления в шинах имеют и ряд недостатков :

• высокая стоимость;
• необходимость контролировать заряд батарейки;
• на холоде работа жидкокристаллического экрана ухудшается;
• при температуре воздуха ниже нуля, погрешность увеличивается.

Системы контроля давления

Альтернативой традиционным манометрам являются современные устройства и системы контроля давления в автомобильных шинах. К ним относятся:

Электронные датчики с радиопередачей. Устанавливаются на ниппель, выводят показания на бортовой компьютер при помощи радиосигнала. Очень удобны в использовании, обладают высокой точностью, контролируют температуру колес и соотносят с ней показатели давления, подают визуальные и звуковые сигналы. Однако, дороги и подвержены рискам кражи и вандализма

Колпачки-индикаторы. Устанавливаются на ниппели, информацию выдают визуально при помощи разноцветных выдвигающихся дисков. Удобны, точны, но ничем не защищены от вандалов

Дополнительное программное расширение для системы ABS. Контролирует зависимость радиуса колес от показателей давления воздуха в них. Информация о расхождении параметров с допустимыми значениями выводится на дисплей, подается звуковой сигнал

https://youtube.com/watch?v=HdYbXK5s6LM

Поверка манометров: сроки, методика, правила

В системе нагнетания сжатого воздуха могут устанавливаться различные измерительные приборы, большое распространение получил манометр. Как и многие другие приборы, рассматриваемый должен проходить периодическое обслуживание. Только в этом случае можно быть уверенным в том, что оно прослужит в течение длительного периода, а полученные показания будут точными. Рассмотрим все особенности процедуры проверки манометра подробнее.

Поверка манометров: правила

Проводится проверка манометров должна исключительно с учетом основных правил и рекомендаций, так как допущенные ошибки могут привести к снижению точности изделия. Основные правила следующие:

1. Для начала проводится осмотр манометра для определения состояния механизма. Повреждение устройства может указывать на то, что проводить поверку и вовсе не стоит. Некоторые из дефектов можно устранить, к примеру, провести замену защитного стекла, все зависит от особенностей конкретной модели манометра.
2. Создаются наиболее приближенные условия к эксплуатационным. Примером можно назвать показатель влажности воздуха, атмосферного давления и температуры в помещении.
3. Вначале проводимого испытания стрелка должна находится на нуле. За счет этого исключается вероятность допущения погрешности на момент проведения измерений.

Если нет возможности провести установку стрелки на ноль, то проводится регулировка устройства при помощи специального болта.

Сроки поверки манометров

Больше всего внимания уделяется установленным срокам. Назначение калибровки заключается в повышении точности снимаемых показателей. Среди особенностей отметим следующие моменты:

Самостоятельно провести рассматриваемую процедуру можно только в том случае, если прибор устанавливается в качестве элемента неответственных механизмов.

Нужна ли поверка манометров

Первичная поверка прибора проводится для определения показателя номинального давления. В дальнейшем контроль позволяет исключить вероятность снижения точности.

https://youtube.com/watch?v=DlKNiJjoRBg

Периодическая поверка манометра требуется для того, чтобы исключить вероятность его выхода из строя.

Некоторые системы не могут эксплуатироваться без применения манометра.

Если своевременно не проводить рассматриваемую процедуру можно столкнуться со следующим проблемами:

1. Погрешность при снятии измерений. В некоторых случаях незначительная погрешность не снижает эффективность применения компрессора, в других точность давления важна.
2. Существенно снижается эксплуатационный срок манометра. Некоторые повреждения механизма при его длительной эксплуатации могут привести к быстрому износу. Стоимость высокоточных манометров весьма велика.
3. Есть вероятность появления утечки среды, которая станет причиной снижения давления в системе.

В заключение отметим, что при необходимости поверки измерительного прибора компрессора провести подобную работу можно самостоятельно. Для этого можно приобрести специальное устройство в специализированном магазине. Другие механизмы, к которым предъявляются более высокие требования, должны проверяться исключительно специалистом. После проведения процедуры должна ставится пломба.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности монтажа

Монтаж манометра возможен только на объекте со стравленным давлением. Прибор устанавливают в рабочее положение. Обычно оно прописано в инструкции. В ней также указаны допуски к установке. Монтаж манометра проводят при помощи гаечного ключа. Чтобы не перегружать корпус прибора, необходимо следить, чтобы момент закручивания не превышал 20 Н*м.

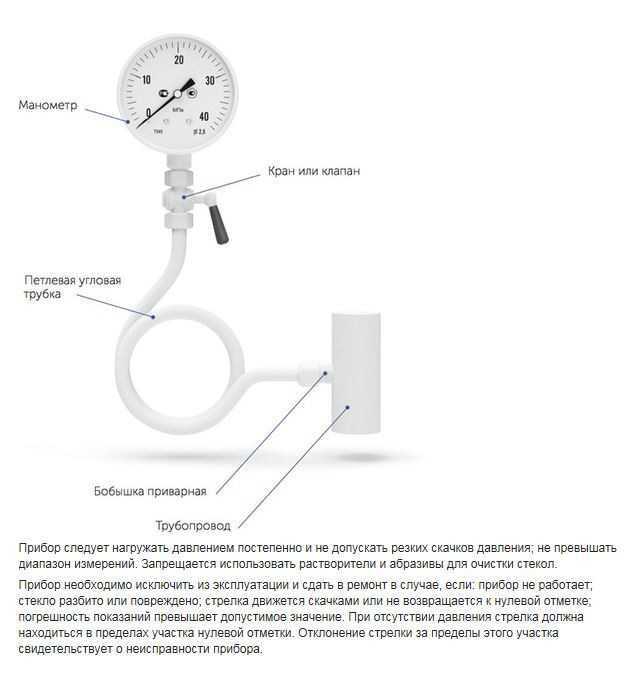

Установить манометр для измерения давления воды в водопроводе можно следующими способами:

• Прямой. Прибор монтируют в местах, отмеченных в проектных документах, к примеру, до и после задвижек. В точке установки размещается адаптер. Его соединяют с трубопроводом методом сварки или вворачивания. Манометр устанавливают прямым способом в тех случаях, когда система работает стабильно, без скачков давления.
• С применением трехходового крана. Если данные измерений нужно проверять на атмосферное давление, для этой цели устанавливают трехходовой кран. По нему подается атмосферный воздух. Замена манометра, установленного таким образом, не требует прерывания подачи среды.
• С использованием импульсной трубки. Она защищает механизм манометра от перепадов напора. Для установки прибора необходимо использовать адаптер. Затем на трубопроводе размещается трубка, трехходовой кран и сам датчик. Этот метод применяется в случаях, когда рабочая среда имеет рабочую температуру, превышающую нормативные значения.

Чтобы обеспечить стабильную работу манометра для измерения давления и снизить риск появления неисправностей, соблюдают определенные требования установки:

• Монтаж выполняется таким образом, чтобы было просто снимать измеряемые показатели, проводить обслуживания и ремонт.
• Если манометр размещают на высоте 2-3 м, диаметр корпуса должен быть больше 160 мм. Установка прибора на высоту свыше 3 м запрещена.
• Обеспечить быструю проверку датчика давления можно установкой в конструкцию трехходового крана, который должен располагаться между трубой и манометром.
• При монтаже оборудования в условиях возможного воздействия внешних неблагоприятных факторов (высокая температура, осадки), необходимо создать дополнительную защиту прибора. Для этой задачи выбирают сифоны и буферные элементы.
• Предотвратить замерзание датчика позволяет его тепловая изоляция.
• Во время подключения манометра для измерения давления нужно стравить газ, проникший в систему. Для этого фиксационную гайку на штуцере немного не докручивают.

Измеритель устанавливают в вертикальном положении. За счет этого обеспечивается нормальное считывание данных. Шкала датчика может иметь уклон не более 30 градусов. Прибор должен быть хорошо освещен и защищен от попадания солнечных лучей. Нежелательно устанавливать устройство, стрелка которого после отключения не возвращается в исходное положение.

После монтажа устройства и введения системы в эксплуатацию не следует сразу его нагружать. Напор лучше поднимать постепенно, не допуская резких скачков давления. Такие меры позволяют продлить срок службы датчика.

При установке манометра для измерения давления проверяют герметичность соединения измерительного прибора и штуцера. Для этого обычно используют ФУМ ленту или нить. Чтобы сделать место стыковки более надежным, используют герметик. Все изделия должны соответствовать условиям эксплуатации. К примеру, для перегретого пара с температурой выше 130 градусов, недопустимо применять ФУМ ленту, которая рассчитана на максимальный нагрев 95 градусов. Некоторые монтажные компании в качестве изолятора применяют паклю, чего допускать не стоит.
