Замена ламп в Lada Largus своими руками

Любую лампочку в этом автомобиле можно заменить без визита в сервис буквально на улице. Для этого даже не нужен специальный инструмент. Единственное, что может понадобиться – плоская отвертка, чтобы снимать плафоны.

Замена ламп в передней фаре Лады Ларгус

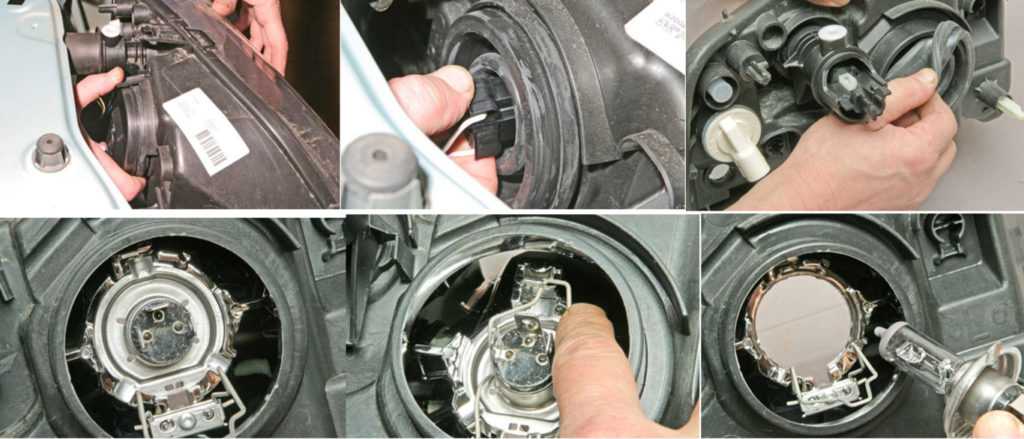

Чтобы поменять лампочку ближнего света и дальнего света, необходимо:

  1. Снять пластиковую крышку.
  2. Отсоединить электрический разъем.
  3. Снять резиновый пыльник лампы.
  4. Отсоединить пружинный фиксатор.
  5. Вытащить лампу.
  6. Произвести установку новой лампы и собрать все в обратной последовательности.

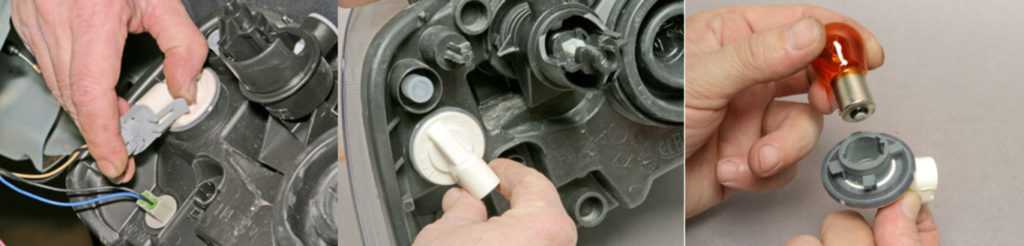

Замена лампы указателя поворота выполняется следующим образом:

  1. Снимите электрический разъем, подняв фиксатор.
  2. Поверните патрон по часовой или против часовой стрелки (в зависимости от блок-фары) и вытащите его из корпуса светильника.
  3. Демонтируйте лампу, нажав и повернув ее против часовой стрелки.
  4. Произведите сборку в обратной последовательности.

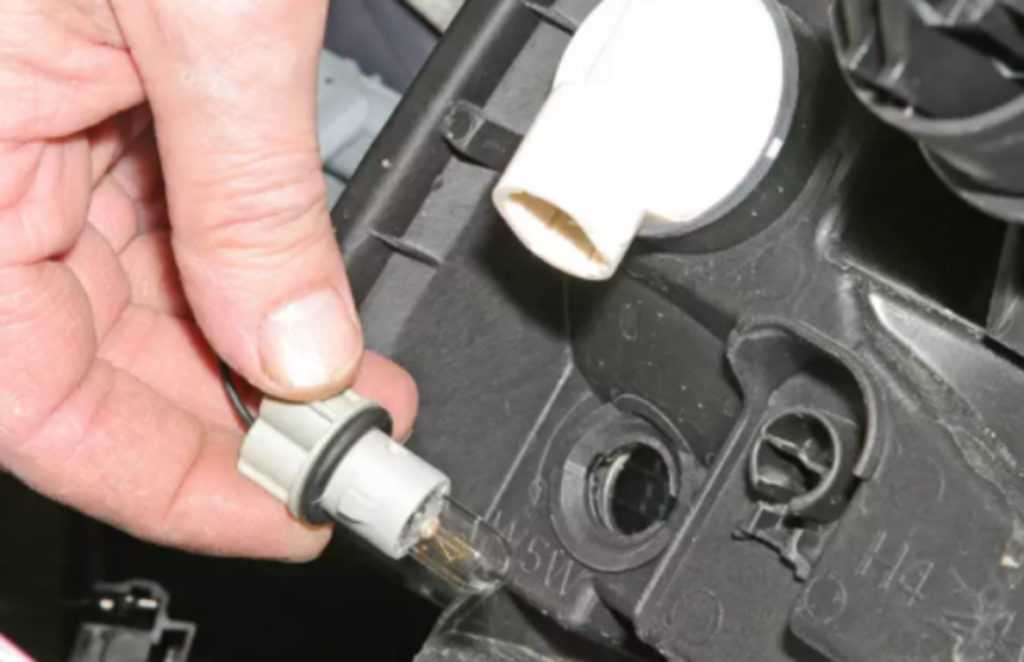

Габаритная лампа вытаскивается проще – необходимо лишь повернуть патрон лампы против часовой стрелки и извлечь лампу из патрона, просто потянув ее вверх.

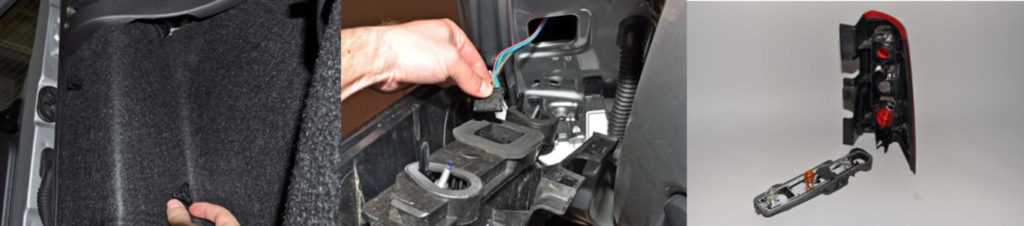

Как заменить источники света в задних фонарях Ларгуса

Чтобы поменять задние лампочки на Ладе Ларгус, нужно снять фонарь с автомобиля.

Для этого откройте дверь багажного отделения и отверните две пластиковые гайки крепления фонаря. После чего его можно демонтировать и произвести все необходимые манипуляции:

  1. Снимите электрический разъем с фонаря.
  2. Отожмите три пластиковые защелки крепления платы с лампами.
  3. Для замены любой из ламп на плате – нажмите на нее и поверните против часовой стрелки.
  4. Установите новую лампу и произведите сборку в обратной последовательности.

Аналогичные операции производятся и для фонаря с другой стороны кузова.

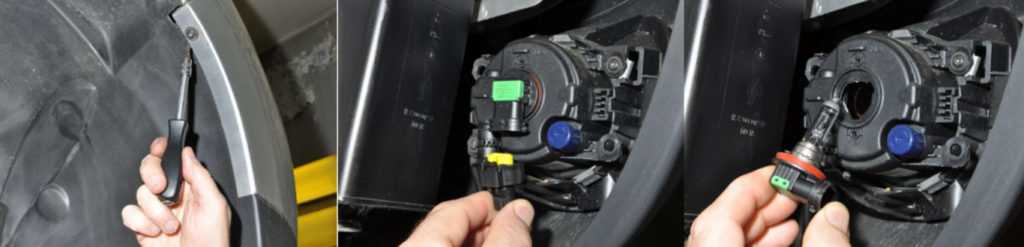

Замена противотуманных ламп на Lada Largus

Удобнее производить замену открутив передний бампер от соответствующего подкрылка.

Для этого нужно открутить два самореза T20, а затем отстегнуть бампер с защелок. Далее производим следующие операции:

  1. Просовываем руку внутрь бампера и отстегиваем разъем с лампы.
  2. Поворачиваем лампу против часовой стрелки и вытаскиваем из корпуса ПТФ.
  3. Устанавливаем новую лампу в обратном порядке и прикручиваем подкрылок к бамперу.

Для удобства замены лампочки, рекомендуется повернуть колесо для более удобного доступа.

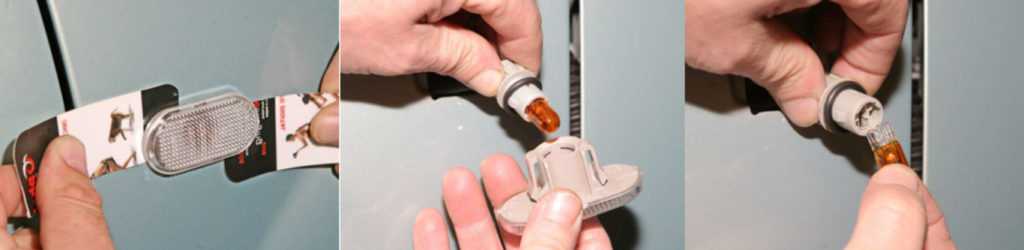

Как поменять лампу бокового повторителя

На Ларгусе имеются повторители указателей поворота, установленные на передних крыльях. Сделать это можно, выполнив следующее:

  1. Используя пластиковые или картонные пластины, сжимаем с двух сторон фиксаторы крепления повторителя.
  2. Демонтируйте его с крыла.
  3. Поверните патрон против часовой стрелки и достаньте его из корпуса.
  4. Потяните лампу вверх и снимите ее с патрона.
  5. Установите новую лампу в порядке обратном снятию и произведите сборку.

Есть и другой способ замены. Чтобы отжать фиксаторы корпуса повторителя, необходимо снять подкрылок. Однако такой метод не очень удобный.

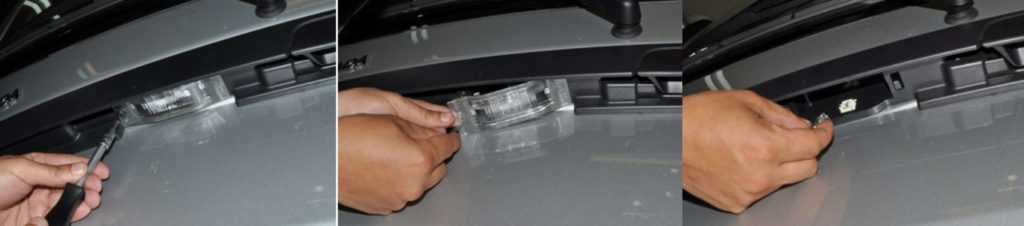

Замена ламп подсветки номера в Ларгусе

В замене этого источника света нет ничего сложного. Просто возьмите торкс Т20 и открутите саморез крепления рассеивателя.

Далее нужно просто вытащить его и заменить лампу внутри бампера, потянув ее из патрона. На ее место установите новую и прикрутите рассеиватель обратно.

Как поменять в Ларгусе лампы в салоне

Интерьер данного автомобиля поддерживает только подсветки:

  • багажника;
  • вещевого ящика;
  • плафона освещения;
  • блок управления отопителем.

Чтобы снять лампочку салонного освещения, снимите при помощи плоской отвертки рассеиватель плафона, затем достаньте нужную лампу и установите новую.

В багажнике установлен точно такой же плафон, а потому замена источников света происходит точно так же.

В бардачке просто подденьте плафон при помощи отвертки. Он выпадет и лампу можно заменить, вытащив ее из патрона.

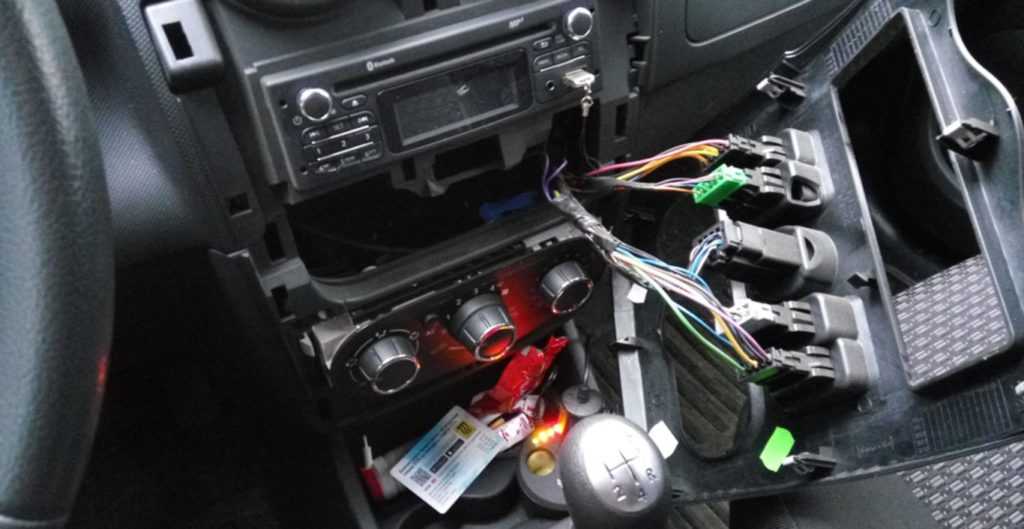

Замена лампы в блоке управления отопителем выполняется следующим образом:

  1. При помощи пластикового съемника отстегните облицовку центральной консоли.
  2. Просуньте руку внутрь панели и с обратной стороны блока нащупайте цоколь.
  3. Поверните нужный цоколь на 45 градусов и вытащите его наружу.
  4. Замените на нем лампу и произведите сборку в обратной последовательности.

На этом замена ламп салона завершена.

Замена ламп заднего фонаря калина универсал

Снять задний фонарь Лада Калина 2 может потребоваться в случае его поломки, замены ламп, либо для доработки и тюнинга фонаря. Процесс не сложный и не займет более 20 минут времени.

Потребуется: торцевой ключ «на 8».

Порядок действий для автомобиля Лада Калина 2 хэтчбек:

  1. Открыть дверь багажника и открутить 2 болта крепления фонаря.
  2. Потянуть фонарь назад, выводя два фиксатора из держателей на кузове.
  3. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Порядок действий для автомобиля Лада Калина 2 универсал:

  1. Открыть люк в обшивке багажника.
  2. Отключить колодку с проводами заднего фонаря.
  3. Отвернуть 3 гайки крепления.
  4. Потянуть фонарь назад, выводя его из зацепления с фиксатором.
  5. Извлечь из корпуса фонаря патроны ламп, повернув их против часовой стрелки.

Установка ламп и фонаря осуществляется в обратной последовательности. На сайте есть другие полезные инструкции по ремонту Лада Калина 2.

Подмена всех ламп в фронтальной фаре на калине

Фара она состоит из ламп, а конкретно из ламп габаритного света, близкого, далекого, а так же из ламп поворота, лампы поворота единственные лампочки которые имеют оранжевый свет, в то время как все другие или чисто белоснежные, или же с цветом голубого, все лампы на самом деле заменяются просто и потому никакого труда у вас с этим не возникнет, новые лампы кстати брать рекомендуется сходу две штуки, вот например вы собрались поменять лампу близкого света, поменяли и после этого будет видно что одна лампа светит посильнее, а другая ужаснее, потому если соберётесь их поменять, то советуем или же обе сходу поменять, или же просто той же конторы брать которая произвела уже установленную на вашем автомобиле лампу.

Для подмены ламп пригодиться: Незапятнанная тряпка и незапятнанные новые перчатки, а так же гаечный ключ понадобиться с помощью которого клемму минус с аккума сбросить можно будет!

Если присмотреться в фару, то можно узреть четыре лампы, какие конкретно за что отвечает осознать не тяжело, но всё же не все знают, потому попробуем объяснить, на фото ниже для наглядности показана передняя фара, в очень левой части у неё находиться лампа поворотника (Указана красноватой стрелкой), по центру расположена лампа ближнего света с рассеивателем (Указана синей стрелкой) и с самого краю, ближе к центральной части автомобиля, размещена лампа дальнего света (Указана зелёной стрелкой) и лампа габаритного света (Указана жёлтой стрелкой).

Лампа меняется по мере перегорания, в основном лампа не тускнеет а сразу же выходит из строя, поэтому то многие люди и рекомендуют возить всегда в бардачке новые лампы, меняются они по времени быстро, а вот ездить без света во-первых не удобно, а во-вторых по закону запрещено и штраф грозит за это и чтобы лампы быстро не перегорали, во время установки грязными и жирными руками за них не берите, потому что когда они начинают светить и раскаляться, из-за грязи свет очень сильно нагревает колбу в связи с чем лампы тут же и перегорают, но если всё же так получилось, что вы задели колбу, тогда тряпочкой её протрите от грязи и жирных следов рук и тряпку ещё спиртом смочите чтобы наверняка всю ненужную грязь с колбы убрать!

Всем привет, дорогие автомобилисты! Сегодня в рубрике «Ремонт» расскажу о том, как снять заднюю фару и заменить лампочки в задних фарах на Лада Калина. Работа не сложная, но при этом требует определенных навыков.

Лампочки можно назвать расходным материалом, горят они не так уж чтоб совсем часто, но время от времени это, к сожалению, все же происходит и практически у всех. Однако бывают случаи, когда лампочки горят очень часто, практически каждую неделю или чаще, в таком случае следует проверить бортовую сеть и еще некоторые моменты, о которых ниже.

Почему горят лампочки в авто?

Первое, на что следует обратить внимание — это повышенное напряжение в бортовой сети автомобиля, если оно превышает 14,5 Вольт — замена лампочек в фарах будет частой. Кроме того, будут страдать и другие энергозависимые узлы.
Если стекла фар имеют негерметичность или плохую вентиляцию, внутри фары может накапливаться конденсат, в результате такого явления лампочки могут перегорать.
Частый выход ламп из строя, можно также объяснить и плохим качеством самого изделия

Если лампочки дешевые, низкого качества, долгой службы от них ожидать вряд ли стоит. В дешевых неоригинальных лампах нет специального газа и правильного давления, в итоге спустя какое-то время вольфрам испаряется и лампа перегорает.
Плохой контакт. Если лампа плохо закреплена или имеет плохой контакт, скорее всего, это приведет к преждевременному перегоранию лампочки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Важные особенности

Основными виновниками нерабочего освещения номера – это сгоревшие лампы. Однако часто лампочки погасшей подсветки могут оставаться в рабочем состоянии. Чтобы правильно определить настоящую причину поломки, нужно внимательно осмотреть извлеченную из патрона лампу. Главный признак выхода из строя – потемневшая колба либо повреждения нитей, видимые невооруженным глазом.

Если же лампа исправна, а освещение не работает, вероятными виновниками поломки могут оказаться окислившиеся контакты.

Чтобы возобновить работу цилиндрической лампы C5W (оснащена торцевыми контактами), достаточно их аккуратно зачистить и подогнуть.

Пружинные контакты не удерживают лампочку – еще одна вероятная причина неисправности. Замена также не требуется. Достаточно вернуть лампочку на место.

29.10.2020

Елена Алексеева / автор статьи

Журналист не только по призванию, но и по специальности. Сила мысли, острое перо, гибкая логика — основные инструменты, используемые в работе.

Написано статей

6

Где и какие лампочки стоят

Перед началом этой операции необходимо определить, какие лампочки надо приготовить для замены. Все необходимые сведения приведены в таблице:

Место установки
Название
Марка
Характеристики
Внешний вид
Стоп-сигнал и габаритные огни
Двухконтактная лампа накаливания с металлическим цоколем.
При покупке обратите внимание, что усики должны быть расположены в одном ряду (без угла между ними), но на разной высоте.

P21/5W
12V 21/5W

Задние указатели поворота
Одноконтактная лампа накаливания с металлическим цоколем
PY21W
12V 21W

Свет заднего хода
Одноконтактная лампа накаливания с металлическим цоколем
P21W
12V 21W

Фонарь противотуманный задний
Одноконтактная лампа накаливания с металлическим цоколем
P21W
12V 21W


Подобрав расходные материалы, можно приступать к замене, которая начинается с демонтажа заднего фонаря.

Что случилось со стоп-сигналом?

В основном он просто перегорает. Ничего трудного в его замене нет, это занимает всего несколько минут. Нет нужды ездить в салон, не нужны никакие навыки и особые знания. Но поменять его стоит как можно скорее. Не так давно всех жителей нашей страны обязали поставить лампочку стоп-сигнала, и если в новых машинах ее ставят на заводе, то в старых владельцам пришлось делать это самим. Она нужна, чтобы дать знать водителю позади, что вы тормозите для маневра. Так он успевает остановиться тоже и вы оба избегаете опасной ситуации

Это очень важно, но без этого в опасности оба – и вы, и водитель, который едет за вами

Если лампочка стоп-сигнала перегорела, скорее всего вы сможете заменить ее сами. Есть и менее частая причина – неисправность проводки. Если вы не электрик, лучше покажитесь мастеру, но сначала убедитесь, что дело не в лампочке.

Замена задних фар

Арматурные работы Отечественные автомобили Иномарки малый класс Иномарки средний класс Внедорожники Микроавтобусы
Снятие/установка переднего бампера 500 p 1 000 p 1 000 p 2 000 p 2 000 p
Снятие/установка заднего бампера 500 p 1 000 p 1 000 p 2 000 p 2 000 p
Разборка бампера 400 p 800 p 800 p 1 000 p 1 000 p
Снятие/установка двери 1 000 p 1 000 p 1 100 p 1 100 p
Снятие/установка крыла 900 p 900 p 900 p 900 p
Снятие/установка подкрылка 240 p 240 p 240 p

Крайне важно оперативно реагировать на сигнал о неисправности внешних осветительных приборов, в частности задних фар, контролировать их состояние, своевременно проводить обслуживание и ремонт задней фары, а в случае необходимости и замену. Неисправность задней фары входит в категорию дефектов, при наличии которых ПДД возбраняется движение транспортного средства

Этот пункт Правил имеет веские основания: не поданный в силу каких-либо обстоятельств предупреждающий сигнал водителю движущегося следом автомобиля или пешеходу, вполне способен стать причиной аварийной ситуации

Неисправность задней фары входит в категорию дефектов, при наличии которых ПДД возбраняется движение транспортного средства. Этот пункт Правил имеет веские основания: не поданный в силу каких-либо обстоятельств предупреждающий сигнал водителю движущегося следом автомобиля или пешеходу, вполне способен стать причиной аварийной ситуации.

Как заменить заднюю фару: снятие

Если требуется замена задней фары или её ремонт, необходимо прежде всего фару снять с автомобиля. В большинстве своём фары, устанавливаемые сзади автомобиля, имеют схожую конструкцию и имеют в силу этого схожие методики снятия и установки. Как правило, задняя оптика имеет для крепления шпильки, которыми она с помощью гаек крепится к кузову машины. Но иногда крепёж осуществляется и посредством защёлок. Чтобы заменить заднюю фару, нужно выполнить:

  • отключить «массу» или снять клемму с проводом с «минуса» аккумулятора;
  • открыть багажное отделение и в месте крепления задней фары снять технологическую заглушку в обивке багажного отделения. В случае её отсутствия — удалить часть обшивки, сняв клипсы креплений;
  • отсоединить колодку со жгутом проводов от токоприёмника фары;
  • отвернуть гайки шпилек (или открепить защёлки в случае альтернативного способа крепления) и, придерживая прибор с наружной стороны, вывести фару из проёма и снять с автомобиля.

Установка новой задней оптики на автомобиль

Но замена задней фары проводится не только в случае выхода её из строя. Нынче весьма популярна такая услуга, как тюнинг задней оптики, который зачастую является не одним лишь оригинальным дизайнерским решением, но имеет и чисто прикладное значение. Как бы там ни было, новую фару требуется установить на своё место. Для этого следует действовать в обратной последовательности:

  • вставить оптический прибор в проём, ввести шпильки в технологические отверстия, закрутить гайки на шпильках креплений (или закрепить защёлками);
  • соединить колодку со жгутом проводов с соответствующим токоприёмником на фаре;
  • установить на место снятую прежде часть обшивки или технологическую заглушку, закрепить штатными креплениями;
  • восстановить соединение вывода «минус» аккумулятора с «массой» автомобиля.

Где можно заменить заднюю оптику своего автомобиля

Замена одного заднего фонаря в Москве стоит около 1500 рублей. Эта работа предполагает вмешательство в систему электрооборудования автомобиля. Ошибки, совершённые при этой операции, могут обернуться различными негативными последствиями. Поэтому подобную работу лучше доверить специалистам СТО: безопасность должна быть главным условием при принятии решения.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

  • набор гаечных ключей;
  • отвертки;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

  1. Открыть крышку капота.
  2. Отключить клемму аккумулятора.
  3. Вытащить клипсы из передней части подкрылка.
  4. Открутить крепеж решетки радиатора и снять ее.
  5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
  6. Снять бампер, не поцарапав уголки крыльев и фары.
  7. Отключить штекер питания оптики.
  8. Открутить два винта, удерживающие фонарь сверху.
  9. Отвернуть нижние болты фары.
  10. Аккуратно снять деталь.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

  1. Демонтировать деталь.
  2. Нагреть фары в коробке с помощью фена.
  3. Оторвать стекло.
  4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

  1. Подключается штекер питания.
  2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
  3. Навешивается бампер спереди и прикручивается на саморезы.
  4. Устанавливается радиаторная решетка.
  5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Лампы применяемые на Renault Logan

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото
Блок-фара:
лампа дальнего/ближнего света Н4 60/55 1
лампа переднего указателя поворота PY21W 21 5
лампа габаритного света W5W 5 7
Лампа противотуманной фары Н11 55 2
Лампа бокового указателя поворота: WY5W 5 6
с белым рассеивателем с оранжевым рассеивателем W5W 5 7
Задний фонарь:
лампа указателя поворота P21W 21 4
лампа габаритного света и сигнала торможения P21/5W 21/5 3
лампа противотуманного света P21W 21 4
лампа света заднего хода P21W 21 4
Лампа дополнительного сигнала торможения P21W 21 4
Лампа фонаря освещения номерного знака W5W 5 7
Лампа фонаря освещения багажника W5W 5 7
Лампа плафона освещения салона W5W 5 7
Лампа индивидуального освещения W5W 5 7
Лампа фонаря освещения вещевого ящика W5W 5 7
Лампа подсветки прикуривателя W1.2W 1,2 8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1.2W 1,2 8

то-же на картинке

Замена ламп блок-фары – дальнего и ближнего света

  Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

  Тип лампочки: Н4.

Замена лампы габаритного фонаря

  •   Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
  •   Тип лампочки: W5W.
  • Замена ламп указателей поворота
  •   Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
  •   Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

  Тип лампочки: PY21W

Чистка фар
  Фары оборудованы стеклом из поликарбоната.
  Для чистки следует использовать мягкую ткань или вату.
  Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
  Закончите чистку, осторожно вытирая мягкой сухой тканью.
  Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
  Выкрутите винты 1 и извлеките блок задних фонарей.

  Снимите пеноматериал 2.

  Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

  Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

  Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

  Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

  Тип лампочки: Р 21W.

  •   Замена лампы фонаря освещения номерного знака
  •   Освободите патрон 9 с помощью инструмента типа плоской отвертки.

  Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Типичные признаки неисправности системы освещения

отсутствие индикации на приборной панели при активации поворотников, рычага дальнего / ближнего света, стоп — сигнала;
учащенная индикация вышеперечисленных сигнализаторов;
рычаг дальнего / ближнего света не активирует лампы;
недостаточная яркость ламп, отражателя фонаря.

Вышеперечисленные признаки указывают на повреждение, деформацию, обрыв электрической цепи системы освещения. Для устранения неполадок понадобится комплексная диагностика, идентификация поломки, последующая замена элементов. Сделать это можно, как самостоятельно, так и обратившись в сервисный центр за помощью к специалистам.

Схема подключения

Для подключения лампы заднего хода, у основания рычага коробки передач устанавливается выключатель. При включении задней скорости замыкается его контакт — и ток через предохранитель F15 и через блок управления поступает на задние фонари.


Схема включения фонарей света заднего хода

Поворотники на Рено Логан работают через блок управления электрооборудованием. Ток подается через предохранитель F29 на подрулевой переключатель, которым выбирается, на какой фонарь подавать импульсы питания: на левый или правый. Для подачи тока на аварийную сигнализацию используется предохранитель F7, и для ее включения установлен специальный выключатель. Все лампы в этой схеме включены параллельно, а потому если одна из них перегорает, то остальные начинают мигать чаще. Таким образом можно определить наличие неисправности.


Схема включения указателей поворота и аварийной сигнализации

Возле педали тормоза расположен переключатель, посредством которого включаются стоп-сигналы. Его контакты замыкаются при нажатии педали, создавая цепь для прохождения тока через предохранитель F7 на лампы.


Схема включения сигналов торможения

Ответ эксперта

Не совсем понимаю, что Вы имели ввиду при фразе «конденсат внутри пары».

Повышенный конденсат (подчеркну слово повышенный) в задних габаритах мог появиться только в результате их негерметичности. Герметичность могла нарушиться, если вы несильно «тюкнули» задним бампером что-нибудь. Вы могли этого и не заметить, например, когда автомобиль сильно грязный, и вы при езде задним ходом ударяетесь в препятствие, то на бампере могли и не остаться никакие следы.

Также в результате естественного износа могли появиться микро-трещинки в стекле или соединительных швах.

Также появление конденсата в задних габаритах — это болезнь автомобиля Лада Гранта. Только у кого-то это выражается сильнее, а у кого-то слабее.

Точной рекомендации здесь нет. Я видел много способов ремонта, начиная от разборки и сборки заднего габарита на новый герметик, а кто-то сверлит дополнительные отверстия в габарите.

Проверьте также наличие конденсата в нише багажника, если он там есть, то у Вас забиты вентиляционные клапана. В этом случае воздух внутри багажника не циркулирует, и от этого сильнее запотевают габариты.

Стоп-сигнал под надежным контролем

Здравствуйте друзья Самоделкины! Многие из вас сталкивались с такой проблемой, как перегорание ламп стоп –сигнала. И узнаем мы об этом значительно позже, чем нам бы хотелось. Обычно я проверяю лампы стоп –сигналов при выезде из гаража, но в спешке иногда забываешь про них. По приезду домой обнаруживаешь, что какая то из ламп не горит. Хорошо, что их две, а если сгорят сразу обе лампы, тогда уж точно при резком торможении в вас могут въехать сзади и довольно — таки сильно. И виноваты в этом будете вы. Я предлагаю вашему вниманию самоделку, которая и будет за вас проверять работоспособность ламп стоп – сигналов. Вот схема самоделки

Она взята мною из интернета. Вместо лампочки L3 я поставил красный светодиод, его подключение показано пунктирными линиями. Светодиод устанавливают на щитке приборов или в удобном месте. При нажатии на педаль тормоза загораются лампы стоп –сигнала и вместе с ними горит светодиод, информируя водителя об их исправности. Если одна из ламп сгорит или будет плохой контакт в патроне лампы, то светодиод гореть не будет. Тоже самое будет происходить, если сгорят обе лампы. Светодиод включится лишь в том случае, если Ur2 – напряжение на резисторе R2 – превысит напряжение отсечки кремниевого транзистора VT1. при R2 = 0,3 ома и общем токе в лампах стоп –сигнала I =3,5 а (на самом деле немного меньше из-за падения напряжения на резисторе R2). Для сборки самоделки нам потребуются следующие детали и инструменты

1 – транзистор КТ816Г; резистор МЛТ -0,25 вт 20 ом; Резистор 0,3 ома проволочный или готовый С- 5 -16в-5 вт 0,33 ома; один светодиод, любой красный; резистор 0,5 вт 1,2 ком, для подключения светодиода. 2 – печатная или монтажная плата; монтажные провода; пинцет; паяльник; припой; кусачки; пассатижи. Собираем следующим образом.

Шаг 1

Шаг 2. Размещаем детали на печатной плате, и все спаиваем

Проверяем правильность спаянной схемы.

Шаг 3.

Налаживаем схему. Для этого подключаем к разъему Х1 лампы стоп –сигналов, все показано на фото. К разъему Х2 подаем питание + 12 в, а минус 12 В подаем на катод светодиода и вторые контакты ламп стоп –сигнала. Когда обе лампы горят, то горит и светодиод. При отключении одной из лапм, светодиод должен погаснуть. Если же он продолжает гореть, то тогда подбираем резистор R1, и добиваемся того, чтобы светодиод погас. При отключении сразу двух ламп светодиод тоже не горит

Все налаживание схемы закончено. При минимуме деталей обеспечивается неплохой контроль за лампами стоп –сигнала. Вот и все.

Желаю вам всем больших успехов в конструировании самоделок.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как снять задний фонарь на новом Логане

На новом Рено Логан довольно просто снять задний фонарь, если знать некоторые нюансы. Итак, начнем. Как это банально бы ни звучало, но для начала открываем багажник.


Открываем багажник

Фара держится на 1 пластиковом барашке, его нужно отвернуть, но не до конца. Предварительно снимаем колодку питания заднего фонаря. После этого нужно хорошенько ударить основанием кисти по барашку, и фара выйдет из своего посадочного места. Если мешает возвратная пружина крышки багажника — снимите её.


Крепеж и разъём задней фары

Если фара не снимается со своего посадочного места, то нужно ладонью надавить на стекло со стороны крыла и приложить усилие в сторону снятия фары (в сторону задней части автомобиля). Фара и ладонь должны быть чистыми и не скользить, а как бы прилипнуть. Можно фару также покачивать вверх и вниз.


Снятие фары

Если и это не получается, то между углом фонаря и крылом можно вставить пластиковый шпатель. Будьте осторожны, чтобы не сколоть угол стекла, можно делать это через тряпочку. В зависимости от года выпуска крепление фары может несколько отличаться, на последних (2018-2020 года) Логанах фара снимается не слишком сложно, на предыдущем “рестайлинге” — сидела на своём месте очень крепко.


Если фара сидит плотно — можно что-то вставить в шов

Всё, можно приступать к замене ламп.

Операции по снятию заднего фонаря (фары) Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Отогните обивку багажника за задним фонарем. (держится на липучке)

3. Сожмите фиксатор колодки…

4. …и отсоедините колодку жгута проводов от заднего фонаря.

5. Отверните три гайки крепления заднего фонаря (фары)

Так расположены гайки крепления заднего фонаря Лада Гранта.

6. Потяните назад и, сдвинув направляющую с держателя на кузове, снимите задний фонарь (фару) Установите задний фонарь в порядке, обратном снятию.

При установке заднего фонаря Лада Гранта, для герметизации отверстий, через которые проходят крепежные шпильки фонаря (фары), лучше использовать герметик.

Снятие задних фонарей на автомобиле Лада Гранта производят для их замены в случае механического повреждения или когда наличие фонарей будет мешать проведению различных ремонтно-восстановительных работ. Для выполнения демонтажных работ потребуется торцовая головка на восемь. Проделайте следующую последовательность действий:

Обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи.

Отгибаем декоративную обшивку за задним фонарем и отжимаем пластиковый фиксатор разъема с проводами.

  • Отсоединяем разъем с проводами от фонаря.
  • Далее торцовой головкой откручиваем три гайки крепления корпуса к кузову автомобиля.
  • Потянув фонарь на себя и сдвинув направляющую с держателя на кузове, снимаем его.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию заднего фонаря на автомобиле Лада Гранта (Ваз 2190) завершены.

Автомобиль: Лада Гранта. Спрашивает: Лиза.

Приобрела себе автомобиль Лада Гранта. В целом полностью удовлетворена им. С неполадками сталкиваться особо не приходилось ещё. Но в последнее время столкнулась с проблемой запотевания задних фар.

Фары по непонятным для меня причинам постоянно запотевают. Как я понимаю образование конденсата происходит внутри пары, хотелось бы понять по какой причине это происходит.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

  • Лампа габаритная;
  • Предохранитель;
  • Кнопка включения;
  • Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.

Лишение прав за LED-лампы

Изучим данное положение более детально, и разберемся по лишению прав. Данное наказание в статье КоАП 12.5 части 3 предполагается за несоответствие режима работы фонарей и оптики, а также цвета ламп. Лишить водителя прав может только суд. Судьи ориентируются на основные положения Правил дорожного движения. В них отмечен только тот факт, что цвет ламп освещения в фарах допускается белый, оранжевый или желтый.

Про задние фонари в Правилах ничего не сказано. Но лампы типа LED в фарах выдают белый свет. Поэтому будет незаконным лишить водителя прав по указанной выше статье.

Еще одним доводом по данному факту является то, что кроме света фар, должен нарушаться режим освещения. Но в основных положениях Правил 2020 года нет данных по режиму работы. В Техрегламенте отмечено, что режим допускается двух видов – проблесковый (мигающий) или постоянный.

Если светодиодная лампа работает в непрерывном режиме, то суд не должен лишать водителей прав вождения. Но на практике судьи действуют иначе. Суды слишком не разбираются, и лишают прав всех автовладельцев, которые поставили в стоп-сигналы, подсветку номерного знака, задние противотуманки, габаритные фонари светодиодные лампочки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
