Как правильно происходит замена ламп ближнего света на тойоте королла. весь необходимый инструмен

Заправочные объемы Тойота Королла, Свечи, лампы

ГОРЮЧЕ-СМАЗОЧНЫЕ МАТЕРИАЛЫ,  СПЕЦИАЛЬНЫЕ ЖИДКОСТИ И ЗАПРАВОЧНЫЕ ОБЪЕМЫ Тойота Королла

СВЕЧИ ЗАЖИГАНИЯ Тойота Королла

ДАВЛЕНИЕ ВОЗДУХА В ШИНАХ Тойота Королла, кПа

На Toyota Corolla применяют следующие лампы: — передняя блок-фара автомобилей выпуска 2007 года:

1    — лампа переднего габаритного огня, тип лампы W5W (5 Вт); 2    — лампа переднего указателя поворота, тип лампы желтая WY21W (21 Вт); 3    — лампа ближнего света, тип лампы НВ4 (51 Вт); 4    — лампа дальнего света, тип лампы НВЗ (60 Вт);- передняя блок-фара автомобилей выпуска 2010 года:

1    — лампа переднего габаритного огня, тип лампы W5W (5 Вт); 2    — лампа переднего указателя поворота, тип лампы желтая WY21W (21 Вт); 3    — лампа ближнего света, тип гампы НВ4 (51 Вт); 4    — лампа дальнего света, тип лампы НВЗ (60 Вт); —    противотуманная фара, тип лампы Н11 (55 Вт);правый задний фонарь выпуска 2007 годаА — лампа света заднего хода, тип лампы бесцокольная W16W (16 Вт); Б — лампа заднего указателя поворота, тип лампы P21W (21 Вт); В — лампа стоп-сигнала/заднего габаритного огня, тип лампы бесцокольная, двухнитевая W21/5W (21/5 Вт); — левый задний фонарь выпуска 2007 года;

А — лампа заднего противотуманного фонаря, тип лампы бесцокольная W21W (21 Вт), — правый задний фонарь выпуска 2010 года;А — лампа света заднего хода, тип лампы бесцокольная W16W (16 Вт); -левый задний фонарь выпуска 2010 года;

А — лампа стоп-сигнала/заднего габаритного огня, тип лампы бесцокольная, двухните-вая W21/5W (21/5 Вт); Б — лампа заднего указателя поворота, тип лампы P21W (21 Вт); В — лампа заднего противотуманного фонаря, тип лампы бесцокольная W21W (21 Вт); — боковой указатель поворота выпуска 2007 год, тип лампы WY5W (5 Вт): —    фонарь освещения номерного знака, тип лампы W5W (5 Вт).

Как отрегулировать фары на «Камри» 40 и 50: основные этапы

Для настройки света фар на Toyota Camry воспользуйтесь следующим алгоритмом:

  1. Измерьте расстояние, на которое корректор регулирует световой пучок.
  2. Наметьте его уровень увеличение вдвое больше максимального (отвечает единице на регулировке устройства).
  3. После выполнения этих действий, конечно же, откройте капот автомобиля, а затем найдите в подкапотном пространстве специальную пластиковую заглушку регулировки. Обнаружить ее можно сразу же за корпусом фары.
  4. Приступите к разметке стены. Для этого отгоните авто на 5 метров от нее. Поставьте машину в строго горизонтальном положении. Включите свет фар.
  5. Первые две вертикальные линии располагаются в центре светового пучка от каждой фары. Третья проводится строго между ними.
  6. Первая горизонтальная линия соответствует расстоянию от центра фары до земли (замер производится непосредственно на автомобиле). Вторая проводится на 5 см ниже нее.

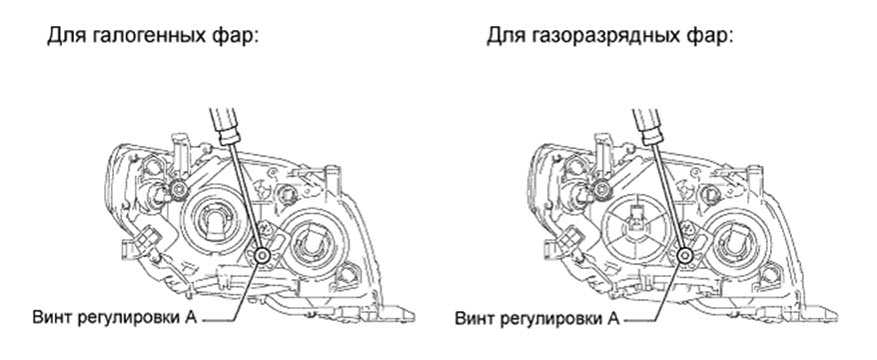

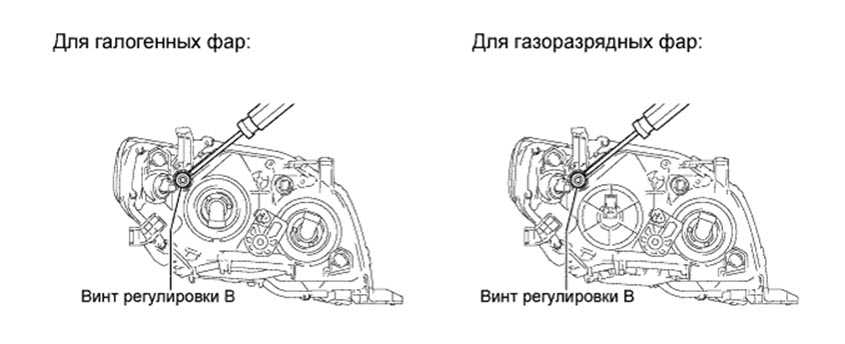

Теперь можно приступать непосредственно к регулировке. Для этого закрывайте каждую фару, а затем проверяйте равнозначность их настроек. Свет от отдельного источника должен располагаться по нижней горизонтальной черте, при этом ограничиваться крайней вертикальной с противоположной стороны. Если вы обнаружите несоответствие, то отрегулировать фару можно как в горизонтальной, так и в вертикальной проекции про помощи соответствующих болтов.

Подъем пучка света от ближних фар вверх осуществляется только после их проверки в боковых направлениях. Чтобы поднять свет, просто установите регулятор в необходимое вам положение.

Как поменять лампу задней противотуманной фары на Тойоте Королла?

Чтобы закончить, если хотите поменять заднюю противотуманную фару в машине процесс намного проще, вот несколько шагов, которые нужно соблюдать, чтобы вы могли заменить эту лампочку:

Возле багажника снимите напольное покрытие с багажника.

Отвинтите заднюю крышку блока фары от вашей Тойота Королла.

Обнаружив на автомобиле лампу заднего противотуманного фонаря, снимите перегоревшую лампу.
Вставьте новую лампу заднего противотуманного фонаря в блок фар вашего Toyota Corolla.
Поставить все на место

Убедитесь, что ваши противотуманные фары снова работают правильно, прежде чем отправиться в путь и все готово.

Чтобы получить больше советов по Toyota Corolla, взгляните на Toyota Corolla категория.

Проведение реконструкции блока фары

Указанный вариант самый сложный и проблематичный, поскольку к нему должен быть осуществлен комплексный подход.

Пошаговые действия автолюбителя при выполнении указанной работы:

  • необходимо снять и разобрать фары;
  • путем нагревания оптики в духовке отделить от основания оптики стекло;
  • снять алюминиевую деталь, называемую маской;
  • заказать новую маску, аналогичную предыдущей, но с зеркальными ее отражениями (это необходимо для того, чтобы световой луч был направлен в обратную сторону);
  • установить все комплектующие фары на место и закрепить фару.

Как видно, регулировка фар на японских авто своими руками — совсем нелегкое занятие. Поэтому перед началом проведения работ рекомендуется взвесить свои силы.

На некоторых японских авто установлены именно такие фары. На сегодняшнее время их проще всего заменить. Рассмотрим, какие рекомендации предоставляют автолюбители по замене хрустальных фар.

Тюнинг и доработка фар Corolla

Тюнинг фары «Тойоты Короллы 150» не ограничивается установкой светодиодных или ксеноновых фонарей. Интересным представителем альтернативной оптики является модуль, произведенный в Европе (Германия) – Hella 3, R, 3R+. Последний вариант отличается улучшенным световым потоком и аналогичными с Hella 3 крепежными отверстиями.

Тюнинг фары «Тойоты Короллы 150» предполагает использование ксенона IPF hid XD41 со специальным предохранителем на 15А и проводкой в комплекте.

«Ангельские глазки» – быстрый вариант тюнинга фар автомобиля «Тойота Королла» (Е150 или АЕ110). Это оптика черного цвета, оснащенная линзой, диодами и светящимся ободком. Еще один способ тюнинга – фары Depo, тоже черные внутри.

Установка противотуманных фар на «Короллу»

Для установки противотуманных фар на автомобиль «Тойота Королла 150» понадобятся следующие детали и элементы:

  • передние ПТФ;
  • лампочки;
  • облицовки для туманок;
  • проводка, реле, пусковая кнопка.

Монтаж противотуманок предполагает снятие бампера и декоративных заглушек. ПТФ нужно закрепить на штатное место саморезами. Стыки обрабатывают герметиком, а стекло закрывают пленкой. Далее следует установка облицовки противотуманных фар на наружную сторону бампера и подключение питания.

Противотуманные фары на «Тойоту Короллу»

Реле устанавливают за центральной консолью под блоком кондиционера. Один провод реле соединяют с двухконтактным разъемом, а второй – с кнопкой включения ПТФ. В результате противотуманки должны гореть.

Омыватель фар

Омыватели актуальны в условиях непогоды. Для улучшения обзора «японца» подходят механизмы:

  • дворники на фарах с низким давлением;
  • очистка жидкостью под высоким давлением.

Высокая эффективность свойственна второму варианту – специальная форсунка направляет струю воды на всю поверхность оптики. Устройство состоит из насоса, бачка, соединительных шлангов, блока управления и форсунок. Управление представляет собой кнопку на руле, активирующую насос через реле.

Другие варианты тюнинга

Фары «Тойоты Короллы Филдер» оригинал можно заменить тюнинговым комплектом, выпускаемым фирмой Depo. Для оптики присущ правильный поток света.

Комплект фар Depo

Чтобы купить, нужно узнать каталожный артикул. Последовательность монтажных работ:

  1. Открутить болты и саморез, на которых держится радиаторная решетка.
  2. Снять защиту силового агрегата.
  3. Вынуть крепления подкрылка, отогнуть его в сторону и открутить болт, соединяющий бампер с кузовом.
  4. Опустить бампер вниз для доступа к саморезу, фиксирующему оптику.
  5. Избавиться от верхних болтов, отключить питание и снять фару «Тойоты Короллы» (Е 11, 120, 150 или 180).

Также владельцы часто изменяют в автомобиле:

  1. Освещение номеров. При включении на кузове Е180 срабатывают 2 лампочки по 5Вт. Без дневного света и в плохую погоду сложно увидеть гос. номер.
  2. Реснички на обеих фарах «Тойоты Короллы Е120» добавляют автомобилю привлекательности. Можно заказать готовые накладки из пластика, корректирующие форму фар, или сделать их самостоятельно.
  3. Пленка-наклейка на оптику придает эксклюзивность хэтчбеку и другим кузовам «Тойоты», защищает стеклянную поверхность от механического воздействия.

Варианты зависят от возможностей и пожеланий.

Регулировка фар «Тойоты Короллы 150» своими руками – процесс трудоемкий, требующий внимания, концентрации и подготовки. Направление света фары может исказиться в процессе эксплуатации или после замены какого-либо элемента. Последовательность примерно одинаковая для всех кузовов автомобиля.

https://youtube.com/watch?v=sthBX1UMc-I%3F

Установка противотуманных фар на Toyota Corolla 120

Для установки ПТФ нам понадобятся:

  1. Подфарники.
  2. Фара противотуманная (2).
  3. Реле.
  4. 4 самореза.
  5. Кнопка.
  6. Комплект проводов.

Для того чтобы установить реле, необходимо снять бардачок. После этой операции будет видна белая коробка, в заднюю часть которой в средний слот необходимо вставить реле.

За бампером имеются заводские разъемы для подключения ПТФ, к которым мы и подключим наши огни. Эти разъемы рассчитаны на лампочки с цоколем HB4, в то время как для противотуманок нужны H11. Поэтому необходимо осуществить замену разъема.

Установка фары производится с обратной стороны в нижнее отверстие бампера, после чего ее нужно закрутить двумя саморезами внизу и сверху.

На самой фаре имеется регулировочный болт, с помощью которого можно осуществлять настройку направления света (регулировка выше или ниже).

Toyota Corolla Японец с Русским Сердцем Logbook Замена лампы ближнего света. Не всё так просто!

Перегорела лампа близкого света (с права)

Задумывался по резвому поменяю и свободен. Ан нет, молодцы Жители страны восходящего солнца, здесь потрудится необходимо! Десяток болтов открутить, бампер снять! На всё про всё ушло часа два! (с перекурами)Может кому-то понадобится.Всем фортуны на дорогах!

Голубого цвета

По сути их цвет близкий к голубому, но торговцы все равно именуют их лампами голубого свечения. Не разбирающиеся люди путают их свет с ксеноновым, так как он вправду похож, просто не таковой мощнейший. Такое освещение получается из-за голубого напыления на пробирке. Достоинством такового света будет то, что от него глаза устают еще меньше, чем от обычного.

READ Замена масляного насоса ВАЗ 2110

Выбор ламп с цоколем HB4 ограничен.

Долговечные

Рекомендуются тем, кто проводит много времени за рулем ночкой. Такие лампы способны работать в целых дважды больше обычных. Долговечность обеспечивается за счет вибростойкости цоколя и специального газа, находящегося в пробирке. У производителей такие фары обозначаются Long Life.

Три основных способа

  1. Покупка фар еврообразца и установка их на японский автомобиль. Данный способ мало кто использует, поскольку он достаточно затратный и популярностью среди автолюбителей не пользуется.
  2. Повторяет ранее указанный метод — заклеивание хрустальных фар непрозрачной пленкой.
  3. Изменение направления светового пучка путем поворачивания лампочек вокруг своей оси.

Регулировка фар «Ниссана» представляет довольно сложную процедуру, поскольку отражатели на указанной машине имеют проблематичную конструкцию и несимметричную форму. Некоторые мастера умудряются провести замену родной «ниссановской» лампочки на Н4.

Эти действия они проводят методом обрезания цоколя и поворачиваний лампы на требуемый угол, для правильного направления светового пучка.

Но если вы не уверены в своих силах, то экспериментировать над столь чудесной машиной не стоит.

Регулировка фар («Мазда» не исключение) предусматривает выполнение следующих действий:

  1. Проведите проверку давления воздуха в шинах и приведите его в норму.
  2. Выставите авто на горизонтальной поверхности. Машина не должна быть перегруженной.
  3. Посадите в машину 1 человека.
  4. Авто должно стоять перпендикулярно препятствию на расстоянии 3 метров от него.
  5. Включите фары.
  6. Проводя регулировку одной фары, другую закрывайте рукой.
  7. С целью проведения зарядки аккумулятора активизируйте двигатель.
  8. Зажгите ближний свет.
  9. Проведите установку в нулевое положение.
  10. Используя регулировочный винт, перенастройте фары.

После того как проведена регулировка фар на японских авто своими руками, желательно провести тестирование машины, которое должно осуществляться в вечернее время. Поставьте транспортное средство на ровной горизонтальной поверхности в 40 метрах от любого препятствия.

Это может быть как стена, так и дом. При этом следует удостовериться, что верхняя граница светового пучка не размещается выше 1/2 высоты фары над поверхностью земли.

Тестирование должно показать достаточную для обзора освещенность дороги. Это необходимо для различения малейших неровностей на расстоянии от 3 до 40 метров.

Замена

Для замены ламп ближнего света сначала необходимо открыть капот. В его пространстве будет видна пластиковая защита, которая держится на шести клипсах. В каждой клипсе в середине имеется заглушка, которую нужно поднять, нажав на ее сердцевину. Лучше всего это делать ножом с тонким лезвием.

Снимаем всю панель защиты и откладываем. Теперь мы получили доступ к блоку передних фар ближнего света и подфарнику. Посмотрев туда, можно увидеть, что к каждой фаре идет фишка с двумя проводами.

Осторожно снимаем ее, стараясь не повредить провода. Фишка приходила к цоколю лампочки, который выкручивается четвертью оборота против часовой стрелки

Передняя фара с лампой ближнего света на Королле E120, Е150 и Филдере может иметь резиновую заглушку, которая выкручивается также против часовой стрелки.

Дело в том, что при попадании жира пальцев на стекло нить может перегореть. Теперь лампа ближнего света для Тойота Королла 2008 года установлена. Аналогичные операции производятся и для версий других годов. Эта инструкция подходит как для правой, так и для левой фары.

Если с замененной лампочкой по-прежнему не горит ближний свет, то тогда проблема заключается в остальной электрической части: обратите внимание на предохранитель, реле и на то, до конца ли вставлен цоколь

Расположение противотуманок

ПТФ на Toyota Corolla могут устанавливаться с одинаковым успехом как спереди, так и сзади. Спереди деталь размещается ближе к дороге. Это необходимо потому, что их свет будет распространяться горизонтально относительно дорожного полотна. Туманной дымки не будет только в небольшом зазоре расстоянием тридцать сантиметров, поэтому дорога видна водителю именно при таком их расположении.

Если погода хорошая, то такие ПТФ будут прекрасным дополнением к стандартной оптике. Благодаря им прекрасно освещаются неровности на дороге. У такого света длинноволновой спектр, который особым образом преломляется в тумане. Несмотря на то, что свет видно издалека, он не слепит водителя, двигающегося навстречу. Если при настройке будет хороший мастер, то он настроит ПТФ так, что они смогут осветить около десяти метров впереди машины.

ЧИТАТЬ ДАЛЕЕ: Тюнинг автомобиля Тойота Королла 2014 года выпуска

Задние противотуманные габариты Toyota Corolla устанавливаются для того, чтобы снизить риск ДТП на дороге во время тумана. Эти фонари обычно красные и лучше видны издалека при такой погоде, поэтому автовладелец сзади сможет быстрее отреагировать на ситуацию на дороге.

Выбор противотуманных фар

Модернизация ПТФ у Тойота Королла 150 начинается с выбора самих туманок

При покупке противотуманных огней следует обратить внимание на то, чтобы их линза была сделана из стекла, а не пластика. Стекла для ПТФ в Тойота Королла E150 не будут плавиться в отличие от пластика

При выборе фар на ваш автомобиль руководствуйтесь не диаметром, а моделью кузова авто. Достаточно просто попросить противотуманные фары на Toyota Corolla E150 2008–2014 года. На комплекте должны быть указаны номер и артикул.

Процедура замены

Замена лампочки может производится двумя способами. Каждый из них будет рассмотрен в этом блоке.

Итак, первый метод. С помощью него автовладелец сможет поменять прибор изнутри. Для этого придется открыть капот машины. Далее шаги следующие:

  1. Снять левую клемму с аккумуляторной батареи.
  2. Снять пластиковый чехол. Он сделан специально, чтобы повысить шумоизоляцию автомобиля и запретить открытый доступ к некоторым узлам. Чтобы снять его нужно вытащить все клипсы, которыми он крепится к металлу авто.
  3. Сперва замена лампочки проводится в левой части. Так как в этой стороне сделать смену прибора намного легче. Отсоединить стеклянный прибор от питания.
  4. Цоколь ламп вынуть из гнезда движением на себя.
  5. Лампу повернуть против часовой стрелки и вынуть.
  6. Достать новый осветительный прибор за цоколь и вставить в гнездо. Это делается легко, так как прибор оснащен направляющими. Зафиксировать ее внутри и повернуть до тех пор, пока не раздастся щелчок.
  7. Теперь перейти к правой части, если она не горит тоже.
  8. Снять расширительный бачок мотора, открутив 2 болта на которых он держится.
  9. Дальше автовладелец увидит бачок омывайки. Но ее трогать нельзя. Нужно взять зеркальце и с помощью него найти расположение лампочки.
  10. Повторить все те же действия, которые были сделаны в левой части автомобиля с осветительным прибором.
  11. Установить снятые комплектующие в обратном порядке.

Вот таким методом меняются осветительные приборы на Тойота Королла. Существует еще один способ. Но для выполнения замены с помощью него, понадобится домкрат или яма. Так как клиренс у Тойота Королла слишком мал, чтобы человек мог под машиной свободно развернуться.

Шаги второго метода:

  1. Снять левую клемму с аккумулятора транспортного средства.
  2. Снять бампер автомобиля, чтобы дать доступ к креплению фар.
  3. Ключом на десять нужно будет открутить два винты по бокам и один винт под фарой.
  4. Снять пять штекеров электропитания. Отсоединить защелку радиаторной решетки, которая не даст убрать лампу.
  5. Теперь автовладелец получил доступ к фаре транспортного средства. Если рассмотреть ее поблизости, то водитель сможет понять, что она состоит из двух миньонов ближнего света и трех дальнего.
  6. Снимите лампу из гнезда. Как это делается подробно описано в первом методе. Способ абсолютно идентичный только меняется место действия.
  7. После того, как будет произведена смена, нужно установить все комплектующие в обратном порядке.

Теперь автовладелец ознакомился со вторым способом. Какой использовать на деле, решать ему самому.

Инструкция по замене ламп в птф

Чтобы добраться до противотуманной фары достаточно открутить нижний пластиковый брызговик. Для этого с помощью крестообразной отвертки, либо головки на 10 мм откручиваем саморез крепления пластикового брызговика, а так же вытаскиваем две защелки.

Далее аккуратно отгибаем брызговик вниз и рукой повернув против часов стрелки на пол оборота достаем старую сгоревшую лампу.

Отсоединяем от старой лампы колодку, подключаем ее к новой лампе и устанавливаем лампу на место.

Как видите процесс замены очень прост и никаких особых навыков и специальных инструментов не требуется.

Настройка противотуманных фар

Настройка ПТФ и установка играют большую роль в обеспечении безопасности на дороге как для самого водителя, так и других участников движения. Настройка проводится уже после того, как была выполнена установка и подключение. Любая рекомендация в этом случае — это только информация для размышления. Точных правил, как нужно проводить регулировку противотуманных фар на Toyota Corolla, нет, поэтому многие обращаются за помощью к специалисту, а кто-то самостоятельно выполняет эту работу.

Самый простой способ – подъехать к стене и смотреть, как рассеивается световой поток. Стоит помнить, что на Тойота Королла габариты могут располагаться на разной высоте, в зависимости от модели, поэтому лучший способ четко отрегулировать свет – экспериментировать.

Второй этап работ

После того как подготовка была проведена, можно начинать регулировать фары. Для того чтобы лучше понять, как это делать, рекомендуется посмотреть видео по теме.

Важно, чтобы при настройке автомобиль стоял ровно. Напротив него должна быть стена, расположенная ровно под углом 90 градусов

Настраивать нужно в темное время суток, когда хорошо видно, как светят фары. Именно поэтому пользоваться услугами автосервиса удобнее, так как найти подходящее место довольно сложно.

Отмерьте от стены 25 метров и поставьте автомобиль там. Если места мало, можно отмерить три метра. Так как на стене регулировочный экран отсутствует, можно воспользоваться мелом или ватманом. Посередине листа нужно провести вертикальную линию; необходимо точно соблюсти углы и расстояния. После этого потребуется начертить оси, по которым вы сможете ориентироваться.

Общий свет настроить без осевых линий кое-как допускается, но проверить его правильную работу практически невозможно, к тому же они потребуются для регулировки дальнего света, к которому нужно отнестись с особым вниманием. Неправильно настроенный, он либо не будет освещать дорогу в достаточной мере, либо будет слепить водителей встречных авто

На лампы нужно будет нанести метки, обычно на фарах они уже есть с завода.

Три основных способа

Регулировка фар «Ниссана» представляет довольно сложную процедуру, поскольку отражатели на указанной машине имеют проблематичную конструкцию и несимметричную форму. Некоторые мастера умудряются провести замену родной «ниссановской» лампочки на Н4.

Эти действия они проводят методом обрезания цоколя и поворачиваний лампы на требуемый угол, для правильного направления светового пучка.

Но если вы не уверены в своих силах, то экспериментировать над столь чудесной машиной не стоит.

Регулировка фар («Мазда» не исключение) предусматривает выполнение следующих действий:

После того как проведена регулировка фар на японских авто своими руками, желательно провести тестирование машины, которое должно осуществляться в вечернее время. Поставьте транспортное средство на ровной горизонтальной поверхности в 40 метрах от любого препятствия.

Это может быть как стена, так и дом. При этом следует удостовериться, что верхняя граница светового пучка не размещается выше 1/2 высоты фары над поверхностью земли.

Тестирование должно показать достаточную для обзора освещенность дороги. Это необходимо для различения малейших неровностей на расстоянии от 3 до 40 метров.

Проверка направления света фар

Алгоритм действий при проверке положения фар с расстояния 3 м (не зависит от типа фар и года выпуска автомобиля):

  1. Сильно нажмите несколько раз на передний и задний бамперы, чтобы раскачать автомобиль и стабилизировать пружины подвески и амортизаторы.
  2. Откройте капот, а затем отключите питание от одной из фар. Если автомобиль оборудован газоразрядными (ксеноновыми) источниками света, отключать электропроводку нельзя. В этом случае стекло светильника необходимо накрыть плотной тканью или картонным экраном; запрещается устанавливать блэкаут на длительное время (более 3 минут) из-за риска перегрева и разрушения пластиковых деталей.
  3. Запустите двигатель и включите ближний свет, граничная линия должна быть на 6–84 мм ниже нанесенной горизонтальной разметки. Производитель транспортного средства рекомендует держать край на 30 мм ниже горизонтальной оси.
  4. Включите дальний свет, при нормальной настройке на экране появится овальная точка с центром на вертикальной оси, но расположенная на 10 мм ниже нарисованной горизонтальной линии. Перед началом процедуры проверки необходимо отсоединить вилку проводов от ближнего света или снять соответствующий предохранитель с монтажной колодки в автомобиле.
  5. Выключите двигатель и наружное освещение, снимите экраны, затем повторите процедуру измерения с другой стороны автомобиля. Если у протестированной Corolla правый руль, полученные световые лучи проецируются в зеркало (по сравнению с автомобилями для России, рынков Северной Америки или Европы).

Если ближний свет проверяется на открытой местности с расстояния 25 м, полученная граничная линия должна находиться на расстоянии от 48 до 698 мм ниже нанесенного горизонтального основания.

Предпочтительный контур края света должен быть на 249 мм ниже горизонтальной линии. При проверке основного радиуса центр овальной точки должен находиться на вертикальной линии, но на 87 мм ниже горизонтальной отметки.

Контроль на открытой местности.

Если автомобиль оборудован противотуманными фарами (как штатными, так и устанавливаемыми владельцем), направление потока проверяется по очереди (неиспользованный источник отключается от бортовой сети или накрывается тканевым или картонным экраном на срок, не превышающий 3 минуты).

При нормальной настройке на экране отображается удлиненная точка овальной формы, расположенная на 60 мм ниже горизонтальной линии (при тестировании с расстояния 25 м освещенная область должна быть на 500 мм ниже горизонтальной оси).

Схема регулировки фар.

Установка реле

Теперь необходимо перебраться в салон и разобрать центральную консоль. Снимаем все пластиковые накладки, которые фиксируются на защелках. Для снятия нужно сильно их тянуть и не бояться поломать.

Магнитола зафиксирована на четырех болтах, которые следует открутить, после чего ее снимаем и вытаскиваем оттуда все штекеры.

Для того чтобы удобнее было работать, снимаем пластиковую панель климат-контроля, которая держится на защелках и двух саморезах. Демонтировав все эти части, получим следующую картину:

Красной стрелкой помечено место, в которое необходимо подключить реле. Откручиваем этот болт:

В обратной стороне отсоединенного пластика будет гнездо, куда и подсоединяем реле, после чего собираем все в обратной последовательности.

Подготовка к настройке

Процесс регулировки фар разделяется на несколько этапов. Начинать следует с тщательной подготовки. Проверьте, не деформирован ли кузов автомобиля, как стоит оптика. В результате ДТП может произойти смещение, и тогда простая регулировка уже не поможет: потребуется сначала произвести полноценный ремонт оптики и кузовщины.

Кроме того, важно правильно накачать шины. Если этого не сделать, настройка оптики не принесет нужного результата

Салон и багажник потребуется освободить от посторонних предметов, инструментов. Регулируемый автомобиль не должен быть пустым. За рулем должен находиться человек, масса которого около 75 кг.

Если регулировка ручная, потребуется выставить нулевое значение. Если Corolla более современная, например, 2008 года выпуска и позже, она может обладать регулируемой подвеской: в этом случае она должна быть опущена как можно ниже.

Проверка и регулировка оптики на Тойоте Королле

Прежде всего, запускаем двигатель. После этого включаем оптику и проверяем, совпадают ли граничные линии света с линиями на ватмане. Делаем все в точности как указанно на схеме ниже.

Нужно отрегулировать всего лишь один веет свечения либо дальний свет, либо ближний – это связано с тем, что оптика представляет собой единый блок, где регулировка одного параметра, автоматически настраивает второй параметр.

Для регулировки по вертикали нам надо покрутить винт, который расположен на оптике, точно там же, где указанно на фото.

Осуществлять настройку надо при помощи отвертки. Регулировать необходимо в соответствии с вышеуказанной схемой, где необходимо достичь соответствия в линиях света с линиями на ватмане.

Винт поворачивается по часовой стрелке, однако если фары сильно задраны верх винт необходимо слегка выкрутить.

Отрегулировав вертикаль свечения, переходим к горизонтальной регулировке. Опять же с помощью отвертки мы регулируем, подкручивая уже другой винт, местоположение которого указано на рисунке.

Настроив горизонталь по ватману, можно считать процесс настройки головной оптики законченным. Скручиваем ватман, но не выбрасываем. Вдруг вам он или вашим знакомым еще пригодится. Сложный процесс или нет судить вам, однако не стоит отрицать, что придется постараться, чтобы сделать все правильно.

Вывод

Настройка фар не займет много времени, если грамотно подойти к этому процессу и выполнить все рекомендации правильно. Основную сложность составляет поиск ровной поверхности и стены, поэтому удобнее обратиться в автосервис.

Настройка света головной оптики это достаточно сложный процесс. Производить настройку на современных автомобилях должен специалист или человек уже разобравшийся в этом непростом деле. Как правило, четко отрегулировать фары с первого раза удается не многим, так как при регулировке есть множество нюансов. Регулировка фар на Тойоте Королле процесс осуществимый, только если четко следовать инструкции и указаниям. Но перед тем как начать настройку фар, стоит основательно подготовить автомобиль к данному процессу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
