Снятие и установка облицовки багажника chevrolet niva

Сломана тяга

Тяга привода дверного замка на Ниве представляет собой жесткий стержень, изготовленный из нержавеющей стали, реже алюминия. Цена детали начинается от 700 руб. Стержень изогнут определенным образом и служит переходником между дверной ручкой и запирающим механизмом. Замок может не открываться по следующим причинам:

  • некорректная сборка после ремонта или заводской брак;
  • попадание грязи в полость двери.

Неправильная сборка – случай редкий, но все-таки иногда встречается. Грязь же в полости двери может образовываться в результате отклеивания защитной полиэтиленовой пленки от каркаса. Сначала внутрь проникает пыль, а затем, смешавшись с водой во время мойки автомобиля или дождя, превращается в грязь.

  Как разобрать дверь Volkswagen Passat B5 и отремонтировать замок

Постепенно грязь накапливается и начинает ограничивать ход рычагов. Чтобы открыть дверь, приходится прикладывать к ручке все большие усилия. Это приводит к тому, что постепенно начинает гнуться тяга, которая передает это усилие на рычаги замка. И гнется она до тех пор, пока актуатору хватает хода, чтобы разблокировать дверь. Для того, чтобы устранить неисправность, необходимо:

  1. Демонтировать обшивку задней двери.
  2. Снять и выпрямить тяги.
  3. Очистить от грязи и смазать замок.

Дверь задка Нива Шевроле


• Нива • Шевроле • Кузов

Снятие кронштейна запаски Нива Шевроле

Для снятия кронштейна потребуется ключ на 17. Снимите с кронштейна запасное колесо и Отверните четыре гайки крепления кронштейна к двери задка и снимите установленные под гайками шайбы

Снимите кронштейн и резиновые шайбы со шпилек двери задка. Установка кронштейна запасного колеса Шеви Нива выполняется в порядке, обратном снятию.

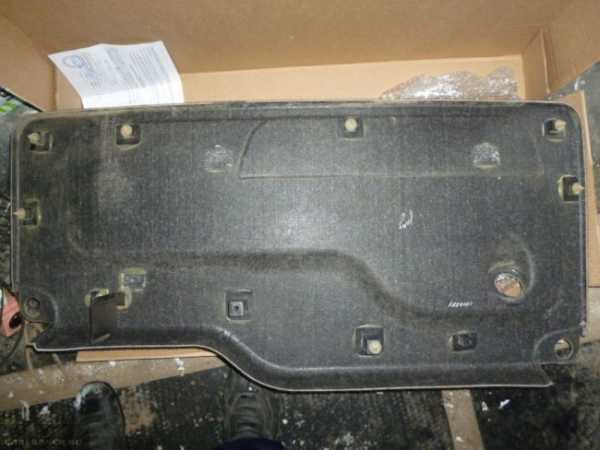

Снятие и установка обшивки двери задка Нива Шевроле

Для замены олицовки крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Откройте заднюю крышку багажника

Выверните верхние винты крепления рамки стекла

Снимите с обеих сторон рамки декоративные заглушки и выверните расположенные под заглушками винты

Снимите рамку стекла крышки багажника

Отверните заливную пробку и снимите накладку горловины бачка омывателя стекла двери задка

Аккуратно подденьте обивку отверткой в местах расположения пистонов крепления и снимите ее. Установка обшивки и рамки стекла крышки багажника Нива Шевроле выполняется в порядке, обратном снятию. Сломанные пистоны крепления обивки замените новыми.

Снятие и установка привода замка двери крышки багажника Нива Шевроле

Для замены замка крышки багажника Шеви Нива потребуются отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите активатор привода замка. Отсоедините от активатора колодку жгута проводов. Установка активатора привода замка задней двери на Шевроле Нива выполняется в порядке, обратном снятию.

Снятие и установка замка и ручки замка двери багажника Нива Шевроле

Для замены замка или ручки замка двери крышки багажника Шеви Нива потребуется ключи на 8 и 10, отвертки с плоским и крестообразным лезвием. Снимите обивку двери задка и отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты крепления замка крышки багажника

При помощи отвертки отсоедините тяги от рычага выключателя замка двери и от ручки двери

Разъедините черную и белую колодки жгутов проводов от активатора замка двери багажника Шевроле Нива и снимите замок в сборе с активатором привода

Отверните гайки крепления ручки двери и выверните болт кронштейна ручки

В положении «открыто» сдвиньте ручку влево и извлеките ручку из отверстия двери. Установка замока двери задней крышки Шеви Нива и его ручку выполняется в порядке, обратном снятию.

Как снять крышку багажника Нива Щевроле

Для снятия или установки двери крышки багажника Шеви Нива потребуются ключи на 10, 13, 17 и отвертка. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Выверните винты и снимите пистоны крепления левой обивки багажника

Отведите обивку в сторону и выверните винты крепления накладки боковины

Снимите декоративную накладку проушины ремня безопасности и выверните болт крепления проушины к кузову

Выведите ремень безопасности Нива Шевроле из-под накладки боковины и снимите накладку

Снимите дефлектор вытяжной вентиляции и отверните гайку крепления клеммы «массового» провода

Извлеките из отверстия кузова резиновую втулку и извлеките из отверстия кузова жгут проводов двери багажника

Выверните болты крепления ограничителя открывания двери

Выверните болты крепления нижней и верхней петель двери задка, предварительно пометив положение петель на кузове (если будете устанавливать прежнюю дверь)

Снимите крышку багажника. Установка хлопушки на Нива Шевроле выполняется в порядке, обратном снятию, после установки обязательно отрегулируете положение двери в проемах кузова и замок крышки багажного отделения.

Регулировка положения двери задка Шевроле Нива

Регулируют положение двери задка изменением положения фиксатора замка и гнезда шипа двери. Для регулировки потребуется ударная отвертка

При помощи ударной отвертки ослабьте винты крепления фиксатора замка двери и гнезда шипа двери задка. Переместите фиксатор и гнездо в требуемом направлении и затяните винты. На этом регулировка замка крышки багажника завершена.

Замена ограничителя двери Нива Шевроле

Для замены ограничителя крышки багажника Шеви Нива потребуется ключ на 13, отвертка с крестообразным лезвием и молоток. Снимите обивку задней крышки багажника

Выверните болты крепления ограничителя к кузову

Выверните винты крепления бачка омывателя стекла двери задка и снимите его

Выверните болты крепления ограничителя к двери и снимите ограничитель

Установка ограничителя Шеви Нива выполняется в порядке, обратном снятию. При необходимости воспользуйтесь молотком.

Советы для автомобилистов

Многие владельцы этого автомобиля жалуются на проблемы штатной сигнализации. Почему-то они случаются в самый неподходящий момент, и ставят перед владельцами машины кучу проблем. Ладно, если только машина не ставится под охрану, а бывает и так, что сирена не умолкает длительное время, чтобы её отключить, отсоединяют клеммы от аккумулятора.

Где искать причины

Опытные автоэлектрики советуют в первую очередь проверить исправность предохранителей. Проверяют F10, он отвечает за дистанционное управление блокировкой дверей автомобиля, расчётный ток не более 20 Ампер. Также подвергают проверке F17, он относится к контрольной лампе состояния противоугонной системы, его ток небольшой, всего 7,5 Ампер. Прибор F20 относится к блоку управления противоугонной системой, его ток также всего 7,5 Ампер.

Если нет никакой реакции на манипуляции с пультом управления, следует в первую очередь проверить его работоспособность, а именно элементы питания, и при необходимости их заменить. В некоторых случаях могут сбиться установленные настройки охранной системы, которые нужно восстановить. Блок управления охранной системой можно перепрограммировать. Говорить об этом сегодня не будем, информация об этом имеется в инструкции по эксплуатации машины.

Что ещё может подвести

Однако, чаще всего сбой происходит в какой-то одной функции сигнализации. В таком случае следует разбираться с конкретной схемой этой системы. Как и другие электронные изделия, «сигналка» не любит окисленных контактов и обрывов проводов. Они могут быть как в самом блоке управления, так и в концевых выключателях, других датчиках устройства.

Блок управления охранной системой находится за монтажным блоком с предохранителями, его придётся демонтировать, чтобы проверить контакты. Передняя дверь водителя открывается чаще всего, поэтому и проблемы возникают именно в ней. Провод может перетереться, оголиться и замыкать на массу, а это приведёт к включению сигнальной лампы в салоне, а иногда может включиться сирена.

Такая проблема может возникнуть после попадания обильного количества влаги на концевые выключатели. Вылечить её можно заменой резиновых уплотнителей и просушкой залитых мест. На работу штатной охранной системы сильно влияет самостоятельная установка дополнительных электронных элементов. Если это сделано не квалифицированно, могут возникнуть нештатные ситуации.

Читать дальше: Страна производитель автомобиля скания

Штатная охранная система представляет собой сложное электронное устройство поэтому, если опыта работы с такими системами нет, лучше всего обратиться за помощью к специалистам.

в водительской двери стоит мастер-привод, от него разбегаются сигналы на остальные замки.

смотреть этот мастер-привод.

оп-па! у меня тоже не реагируют остальные замки если на водительской двери поднять пипку. я думал, так надо. При этом концевик работает. На сигналку реагирует и на габариты.

Иммобилайзер Нива Шевроле — это особый вид электронного противоугонного устройства. Основная его функция заключается в блокировке двигателя при попытке угона авто. Иммобилайзеры, устанавливающиеся на автомобили ВАЗ, подвержены различного рода неполадкам, до ожидания устранения которых иммобилайзер лучше отключить.

Ремонт замка

Прежде чем приступить к ремонту, необходимо снять внешнюю панель, которая скрывает этот замок. При любых работах рекомендуется снимать с аккумулятора минусовую клемму. Для ремонта потребуются следующие инструменты:

  • крестовая отвертка;
  • плоская отвертка с широким наконечником;
  • набор клипс;
  • клипсодер или деревянный клин для отстежки пистонов.

Опытные слесари обматывают плоскую отвертку ветошью, когда отстегивают дверные пистоны, и просовывают инструмент под облицовку двери. При работах половина пластиковых пистонов на Ниве выходит из строя. Перед монтажом обшивки необходимо вынуть их из панели и заменить на новые.

Порядок выполнения работ:

  1. Открыть заднюю дверь.
  2. Открутить верхние винты крепления декоративной рамки стекла с помощью отвертки крестом.
  3. Снять нижние декоративные заглушки рамки стекла.
  4. Снять накладку, открутив расположенные под заглушками винты.
  5. Открутить и снять пробку бачка омывателя заднего стекла.
  6. Снять накладку горловины, которая находится под пробкой.
  7. Обматать острый шлицевой конец отвертки тряпкой или изолентой и просунуть его между обшивкой и металлическим каркасом двери.
  8. Аккуратно оттянуть отвертку на себя и отщелкнуть первый пистон, который крепит обшивку к каркасу. По периметру отщелкнуть остальные пистоны, снять обшивку.
  9. Открутить винты в торце блока замка.
  10. Отсоединить тяги.
  11. Вытащить и отключить разъемы электропровода.

Порядок разборки замка:

  1. Открутить три винта, которые крепят крышку.
  2. Разогнуть «хвостик» металлической основы замка, который удерживает крышку.
  3. С правого торца корпуса оттянуть одновременно два фиксатора, снять крышку.

Весь ремонт заключается в очистке от грязи, смазке и замене пружины.

Регулировка замков дверей шевроле нива

для железнодорожного транспорта, сертифицированные ВНИИЖТ- «Фаворит К» и «Фаворит Щ»

, внутренняя и наружная замывка вагонов.

Как отрегулировать дверь на ниве

13.16 Снятие, установка и регулировка дверей

Сервисное обслуживание и эксплуатация

Руководства → ВАЗ → 21213 (Нива)

Снятие, установка и регулировка дверей

Зазоры посадки дверей

Снятие и установка

  1. Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь.
  2. Рассоедините разъем проводки с переднего края двери, — извлеките фиксатор, поверните стопорное кольцо и вытяните штекер из розетки.
  1. Выверните болт типа torx крепления дверного ограничителя к стойке А.
  1. При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте оси при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты.

На моделях без боковых подушек безопасности внутри двери должна быть установлена болванка.

  1. Установка производится в обратном порядке.

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

  1. В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными.
  1. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на кузовной стойке В, — для отпускания крепежа понадобится шестигранный прутковый ключ (allen) (см. иллюстрацию Зазоры посадки дверей).

Снятие и установка

  1. Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь.
  1. Рассоедините разъем проводки с переднего края двери, — поверните стопорное кольцо и вытяните штекер из розетки.
  1. Выверните болт типа torx крепления дверного ограничителя к стойке В.
  1. При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте осевые пальцы при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты.
  1. Установка производится в обратном порядке.

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

  1. В случае необходимости отверстия в петлях могут быть рассверлены, а осевые пальцы заменены утолщенными.
  2. Плотность закрывания двери может быть отрегулирована путем смещения ударника замка на стойке С, — для отпускания крепежа понадобится шестигранный прутковый ключ (allen)(см. иллюстрацию Зазоры посадки дверей).

Выход из строя пружины

Замок может заклинить изнутри, если треснула или значительно деформировалась пружина тягового механизма, которая отвечает за часть работы при открывании.

В 30% случаев поломок причиной неисправности является пружина, которая нагружает один из его рычагов. Усики пружины обламываются и рычаг, за который они цепляются, начинает вести себя абсолютно непредсказуемо. Не исключена вероятность того, что заблокированная дверь может разблокироваться и открыться на ходу. Причина дефекта пружины: плохая, некачественная сталь или неправильно подобранная марка металла. Ремонт механизма по шагам:

  1. Снять облицовку задней двери.
  2. Проверить настройку.
  3. Заменить поломанную пружину или переустановить деталь, если обнаружена поломанная пружина.

Советы при использовании швейных машин

Общие рекомендации, способствующие более качественному результату:

  1. Поверхность и элементы готовят для дальнейшего применения лекала.
  2. В качестве заготовки используют бумагу, куда и переносят элементы.
  3. На материале отмечают линии, по которым в дальнейшем проводится работа.
  4. Прошивку материала проводят по линиям, намеченным заранее. После все прострачивают.
  5. Лишние части аккуратно обрезаются.
  6. Клеящий состав наносят на изнаночную сторону. После чего изделия соединяются друг с другом.
  7. Главное – защитить лицевую поверхность от попадания клея. Снятие ее не доставляет никаких хлопот.

Не открывается задняя пассажирская дверь нива шевроле

Четырёхдверный кузов Нивы Шевроле, по сравнению с Нивой 2121, выглядел просто лимузином. До чего же обидно владельцам Шнивы, когда кузов этот превращается в трехдверный. Что делать, когда не открывается задняя дверь на Нива Шевроле, причины и выходы из ситуации рассмотрим прямо сейчас.

Почему не открывается задняя дверь на Нива Шевроле?

В Ниве Шевроле установлен штатный центральный замок, соответственно, в каждой из пяти дверей есть актуатор, который снимает блокировку замка при срабатывании центрального устройства.

В 99% случаев дело всё-таки в механике, то ли в самом замке, то ли в повреждении тяг. Случаи с примерзанием двери к кузову рассматривать не будем, это исключение, а вот чаще всего владельцев подводит всё-таки замок.

Поломка тяги замка (погнулась тяга)

Тяга замка задней двери отмечена стрелочкой.

Все происходит примерно так: защитная полиэтиленовая плёнка может отклеиться от каркаса двери в некоторых местах, а из-за этого в дверную полость попадает пыль. Все бы ничего, но пыль накапливается не только на дне полости, но и на рычажках самого замка. В один прекрасный момент мы едем на мойку или попадаем под крепкий ливень, пыль превращается в грязь и ограничивает рабочие хода замка.

Пытаясь открыть дверь ручкой, мы прилагаем всё большие усилия, вследствие чего тяга гнётся. Гнётся она до тех пор, пока актуатору центрального замка уже просто не хватает хода для разблокировки двери. Даже выпрямив тягу, мы ничего не добъёмся.

Задняя дверь без обшивки.

Выход в этой ситуации один — демонтаж дверной карты, выравнивание тяг, демонтаж, смазка и чистка замка. Причём, чем раньше это сделать, тем меньше шансов получить в итоге полностью заблокированную заднюю дверь.

Особенности конструкции, или хитрая пружина

Заклинивший замок багажника на Нива шевроле

В замке задней двери на Ниве Шевроле нет особо сложных механизмов. Замок обычный, работает он по принципу ВАЗовского, единственная разница в том, что его блокирует и разблокирует актуатор. Актуаторы тоже выходят из строя, но это бывает крайне редко. Да и в этом случае всегда есть возможность открыть или закрыть дверь вручную.

В большинстве же случаев все дело в пружине в корпусе, которая нагружает один из рычагов заднего дверного замка. Вероятно, сталь, из которой выполнена пружина, не соответствует условиям эксплуатации, поэтому усики пружины часто отламываются. В итоге один из рычагов замка живёт своей жизнью — захочет, заблокирует замок, захочет, откроет дверь на ходу. Неприятная история, поэтому при первых капризах замка или его привода стоит снять его и устранить причину.

Снимаем замок задней двери на Ниве Шевроле для ремонта

Придётся снять обшивку задней двери.

Даже в том случае, когда дверь уже не открывается, добраться до замка и разблокировать его, а потом снять и отремонтировать можно запросто. Делается это так:

  1. Дверная карта задней двери снимается даже в том случае, когда дверь заблокирована. Для начала откручиваем два самореза снизу дверной карты.
  2. Снимаем ручку стеклоподъемника, отогнув плоской отвёрткой ручку и потянув защёлку кверху.
  3. Откручиваем винт крепления декоративной накладки под ручкой двери, оттянув ручку на себя.
  4. Дверная карта держится на шести пистонах — два снизу, два по центу и два сверху. Они отщёлкиваются, если поддеть их длинной отвёрткой. Теперь дверную карту можно снимать.

Декоративная карта снята.

Открытие двери

Когда дверь открылась, можно снимать замок, но перед этим необходимо снять минусовую клемму с АКБ. Замок держится на винтах крепления в торце двери.

Замок двери багажника.

После их удаления длинной отвёрткой нужно снять приводные тяги, разъединить клеммные колодки и вынуть замок из дверной полости вместе с актуатором. После этого, когда замок будет в руках, причина станет видна. В крайнем случае, замок можно заменить. Удачной всем работы и послушных замков!

Перетяжка дверей и панелей с помощью клея

Перетяжка сложных поверхностей вызывает больше всего вопросов, даже у опытных мастеров.

Но не лишним будет ознакомиться с основными нюансами:

  • Сначала готовят поверхность. Промывка, зашкуривание и обезжиривание – обязательные этапы. Тогда адгезия материалов повышается, они быстрее и лучше сцепляются друг с другом. Специальные вещества помогут справиться с обезжириванием.
  • Далее наносят клей на рабочие поверхности и используемый материал. Обработка с помощью кисточки помогает с участками, у которых много неровностей.
  • Подогрев при помощи фена способствует более быстрому и качественному сцеплению. Материалы становятся более эластичными.

Это интересно: Схема соединений выключателя зажигания

Избежать подобной неприятной ситуации вам поможет:

  1. Запасной набор ключей. Не поленитесь просто взять и сделать дубликат – он не обойдется вам в большую сумму, а вот пользы от дубликата будет просто море. Вы сможете не переживать, что потеряете ключи. Такое происходит со всеми, и никто не защищен потерять на время бдительность, а вследствие этого и ключи.

Украсьте ваши ключи увесистым брелоком. Он сделает их намного тяжелее, и это позволит чувствовать их вес в кармане. А когда вы вдруг потеряете ключи, то сразу это почувствуете, а то и услышите, как они упали на асфальт, траву или что угодно.

Ключ от машины и брелок с сигнализацией также можно разделить в отдельные связки. Вероятность, что вы потеряете обе сразу намного меньшая.

Часто случается, что вы просто забываете ключи в машине, закрываете дверь, она защелкивается, а вы уходите по своим делам. В этом случае рекомендуем просто быть всегда внимательным и проверять наличие у себя ключей.

Разблокировка замка.

Чтобы открыть заблокированную дверь необходимо потянуть за пластиковый язычок актуатора. Можно так же сдвинуть саму защелку замка. После того, как она разблокировалась можно снимать замок, но при этом необходимо отключить клеммы аккумулятора. Сам замок держится при помощи винтов на торце.

После того, как они откручены нужно при помощи отвертки отсоединить тяги и отключить клеммы. Затем можно вытаскивать замок из корпуса. После того как он вытащен, гораздо проще произвести внешний осмотр, чтобы установить точную причину проблемы. Если есть сомнения, то лучше сразу заменить деталь на новую, которая точно будет исправна.

Полноприводной внедорожник chevrolet niva выпускается компанией GM-АвтоВАЗ с 2002 года. Автомобиль относится к среднему ценовому сегменту и пользуется постоянным спросом у водителей за счет неприхотливости к качеству топлива и доступным ремкомплектам.

Штатно в комплектации Нива идет центральный замок, каждая из дверей имеет актуатор, который отвечает за блокирование механической собачки. Кроме этого, модель оснащается механическим запирающим устройством.

Простой тюнинг обшивки

Чтобы провести качественный тюнинг, требуется составить план будущих изменений. Чтобы салон стал более стильным, но не потребовал серьезных затрат, можно воспользоваться простой инструкцией:

  1. Заменить динамики, автомагнитолу, стандартные ручки на евро.
  2. Обновить обивку, выбрать для этого более дорогой материал.
  3. Сделать облицовку дополнительных ниш.
  4. Обклеить пластиковые панели пленкой.
  5. Добавить светодиодных и отражающих элементов.

Особого внимания заслуживает новая ткань

При выборе важно обращать внимание на свойства полотна: долгий срок службы, удобство во время ухода, презентабельный вид, цветовую гамму
