Замена тормозной жидкости lada kalina sedan (ваз калина)

Общие проверки

Соединения тормозных магистралей

Проверить состояние узлов рабочей тормозной системы и стояночного тормоза.

Соединения тормозных магистралей

Не допускается подтекание тормозной жидкости в соединениях и гидроприводе.

Контргайка натяжного устройства стояночного тормоза

Полный ход рычага стояночного тормоза должен составлять 2-4 зубца храпового устройства сектора, при необходимости отрегулировать:

перевести рычаг стояночного тормоза в крайнее нижнее положение, отпустить контргайку натяжного устройства и, заворачивая регулировочную гайку, натянуть трос так, чтобы ход рычага по храповому устройству сектора составлял 2-4 зубца (щелчка).

Проверки во время движения

Проверить эффективность рабочего и стояночного тормозов.

Проверить работоспособность вакуумного усилителя тормозов. При неработающем двигателе нажать на педаль тормоза 5-6 раз, удерживая педаль в нажатом положении, запустить двигатель. При исправном усилителе педаль после запуска двигателя должна «уйти вперед». Если педаль не «уходит вперед», необходимо проверить крепление наконечника, состояние и крепление шланга разрежения вакуумного усилителя, при необходимости затянуть наконечник и хомут крепления шланга.

Основные неполадки тормозной системы ВАЗ 1118 Калина

Каждый понимает важное значение этой системы в автомобиле, а поэтому своевременное техническое обслуживание позволяет значительно повысить безопасность, а также предотвратить аварийные ситуации. В то же время в ходе интенсивной эксплуатации, а также специфики и качества составных частей в механизме, некоторые его элементы могут выйти из строя раньше положенного срока

Именно поэтому следует постоянно следить за ее состоянием, а также обращать внимание на возможные неисправности

  • Воздух в тормозной системе. Для решения проблемы следует «прокачать» систему, что можно выполнить как в гаражных условиях, так и на станции технического обслуживания.
  • Течь тормозной жидкости. Изношены трубопроводы и резиновые шланги
  • Увеличенный рабочий ход педали. Неисправен вакуумный усилитель, требуется замена шланга или проверка его крепления к штуцерам.
  • Низкая эффективность при торможении. Возможно замасливание тормозных накладок, заклинивание поршней в цилиндрах, износ накладок, неправильная регулировка регулятора.
  • Увод авто в сторону в ходе торможения. Разное давление в шинах, нарушены углы развала/схождения колес, загрязнены или замаслены диски или барабаны.
  • Вибрация тормозов или писк. Ослабление стяжной пружины, износ накладок, замасливание фрикционных накладок.

Особенности тормозной системы лада калина спорт

Лада Калина спорт является усовершенствованной версией отечественного автомобиля, который имеет более высокие скоростные характеристики. Что касается тормозов, то они качественно усовершенствованы — задние барабанные устрйоства заменены на дисковые.

В целом тормозная система калина спорт является более надежной, поскольку рассчитана на высокую нагрузку и скорость выше обычной. Помимо этого здесь в обязательном порядке устанавливается антиблокировочная система ABS, что обеспечивает дополнительную защиту от заносов.

Установка новых дисков

Установите новый диск и совместите отверстия в нем и на ступице.
Наживите, после чего затяните направляющие конические шпильки.
Установите неподвижную часть суппорта на ступице, закрутив два болта ключом на «17».
Установите новые тормозные колодки

Обратите внимание на то, что потребуется в суппорте полностью утопить внутрь поршень. В противном случае новые колодки не поставить.
При замене тормозных дисков «Калины» обязательно проверяйте состояние всех элементов – это позволит избежать проведения ремонта продолжительное время.
Чтобы утопить поршень, нужно немного выкрутить прокачной штуцер.
Установите подвижную часть на место, направляющие нужно обработать силиконовой смазкой

Она способна выдерживать большие температуры, в отличие от «Литола» или «Шруса».
Закрутите два болта, при необходимости придерживайте гайку изнутри ключом на «17».
Загните края металлической пластины.

На этом ремонт окончен, можно устанавливать колесо и наслаждаться ездой. При торможении машину не будет вести в сторону.

Прежде чем приступать к данному ремонту, сначала нужно измерить толщину тормозного диска. Если она составляет меньше чем 17,8 мм, то в этом случае необходимо будет произвести замену. Для выполнения данной работы нам потребуются некоторый набор принадлежностей, о котором подробно напишу ниже.

Общие сведения о тормозной системе

Новейшая модель АвтоВАЗа

В машинах марки Лада Калина использован рабочий гидравлический механизм двухконтурной тормозной системы с диагональным разделением и вакуумным усилением. Такое разделение контуров помогает создать условия для наиболее безопасного вождения. Давление корректируется в гидроприводе задних колес. Панель приборов автомобиля имеет лампочку, сигнализирующую о низком уровне тормозной жидкости после получения сигнала от датчика, находящегося в бачке.

Если система функционирует правильно, во время процесса торможения в оба контура выполняют свою работу. Каждый из них состоит из специальных механизмов колес в связке: переднее правое колесо — левое заднее колесо, и наоборот. При выходе какого-либо контура из строя другой берет на себя все обязанности по остановке автомобиля. Однако в этом случае процесс торможения становится менее эффективным.

Некоторые автомобили Лада Калина снабжены антиблокировкой колес (ABS). Например, подобная система была установлена разработчиками на модель Калина Спорт. На сегодняшний день такие тормоза являются самыми эффективными.

Регулятор давления задних тормозов

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа ПВ-3-Т-СП, грузоподъемностью 3 т).

Отсоединить тормозные трубки 1, рисунок 1, от регулятора 2 давления тормозов и установить на них заглушки (ключ 67.7812-9525 для штуцеров тормозных трубок, заглушки технологические).

Рисунок 1 — Снятие регулятора давления задних тормозов:

  1. трубки тормозные
  2. регулятор давления задних тормозов
  3. рычаг привода регулятора давления
  4. гайки крепления кронштейна регулятора давления

Снять с пальца крепления рычага 3 к рычагу задней подвески стопорное кольцо, шайбу и отсоединить рычаг.

Отвернуть гайки 4 крепления кронштейна к кузову и снять регулятор 2 в сборе с кронштейном и рычагом 3 привода регулятора давления (ключ гаечный 13).

Установка

Завернуть гайки 4 крепления кронштейна к кузову и установить регулятор 2 в сборе с кронштейном и рычагом 3 привода регулятора давления (ключ гаечный 13).

Установить на палец крепления рычага 3 к рычагу задней подвески стопорное кольцо, шайбу и присоединить рычаг 3.

Извлечь заглушки и присоединить тормозные трубки 1, рисунок 1, к регулятору 2 давления тормозов (ключ 67.7812-9525 для штуцеров тормозных трубок, заглушки технологические).

Проверить уровень тормозной жидкости в бачке гидропривода тормозов и при необходимости довести до нормы. Уровень тормозной жидкости в бачке должен доходить до метки «max» при снятой крышке бачка.

Ослабить болты крепления колес (головка сменная 17 или 19, вороток и удлинитель).

Вывесить автомобиль, отвернуть болты крепления колес и снять колеса (головка сменная 17 или 19, гайковерт).

Поднять автомобиль, отсоединить упругий рычаг привода регулятора давления тормозов от серьги на кронштейне рычагов задней подвески и зафиксировать рычаг в верхнем положении (отвертка плоская, плоскогубцы, крючок технологический).

Очистить от пыли и грязи штуцеры прокачки (ветошь обтирочная).

Установить автомобиль на высоту не более 0,5 м и выполнить прокачку заднего правого тормозного цилиндра, для этого:

  • снять защитный колпачок со штуцера прокачки заднего правого тормозного цилиндра и надеть на штуцер прозрачный шланг, другой конец шланга погрузить в сосуд, частично заполненный тормозной жидкостью (сосуд технологический, тормозная жидкость);
  • резко нажать 3 — 5 раз на педаль тормоза с интервалом между нажатиями 2 — 3 с и, удерживая педаль в нажатом состоянии, отвернуть штуцер прокачки на 1/2 — 3/4 оборота, вытесняя находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. При достижении педали крайнего переднего положения и прекращения истечения жидкости через шланг, завернуть штуцер прокачки до упора, отпустить педаль (ключ для штуцеров тормозных трубок);
  • повторить вышеуказанные операции до прекращения выхода пузырьков воздуха из шланга, при этом следить за уровнем тормозной жидкости в бачке главного цилиндра тормозов. Удерживая педаль тормоза нажатой, завернуть до упора штуцер прокачки, отпустить педаль и снять шланг со штуцера (ключ для штуцеров тормозных трубок);
  • протереть штуцер насухо и надеть на него защитный колпачок (ветошь обтирочная).

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

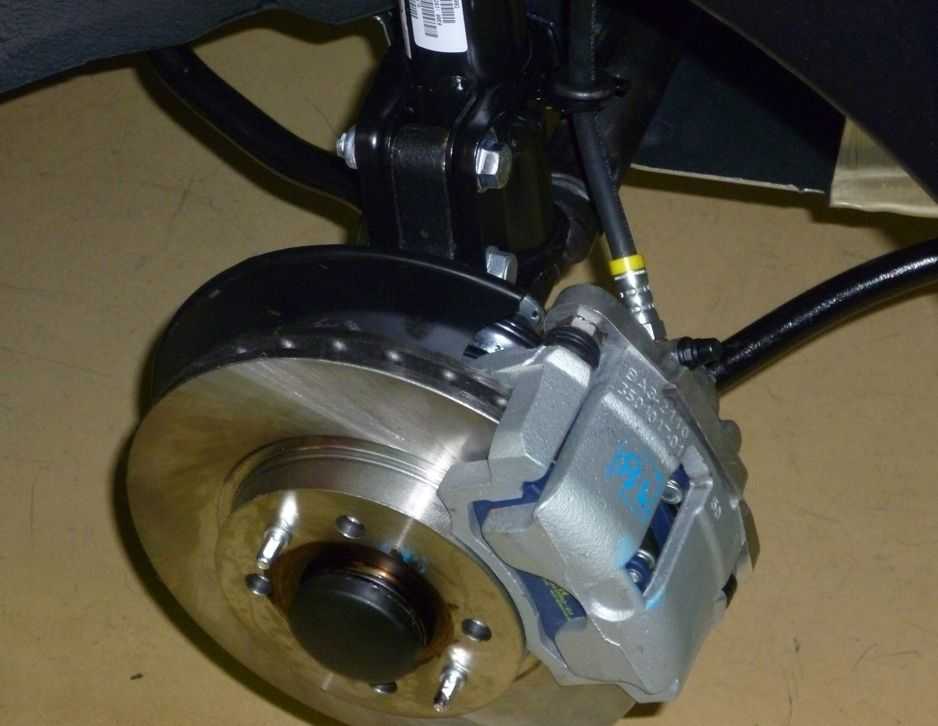

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

  1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
  2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
  3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
  4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Основная информация

Тормозная система руководит скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения, которая возникает между дорогой и колесами машины. Сила остановки может образовываться автомобильным двигателем, механизмом остановки колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. На автомобиль Лада Калина устанавливают сразу два типа систем торможения, таких как:

  1. Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
  2. Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения Лада Калина, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству.

Итак, рассмотрим основные неисправности системы торможения Лада Калина?

  • Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
  • Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
  • Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
  • Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
  • Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
  • Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.

  • Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
  • Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
  • Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
  • Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит в момент остановки транспортного средства.

https://youtube.com/watch?v=nykw3nHdi2Y

Регулируем колдун на ВАЗ 2108-ВАЗ 21099

Примечание! Рекомендуем перейти на статью о местонахождении колдуна (а также много интересного) «Регулятор давления тормозов и зачем он нужен автомобилю?».

1) В самом начале операции загоните автомобиль на смотровую яму и надавите на его заднюю часть, чтобы подвеска у автомобиля встала в среднее положение.

Примечание! Производить регулировку рекомендуется на разгруженной машине!

2) Далее, воспользовавшись гаечным ключом «на 13», ослабьте болт крепления регулятора к кронштейну рычага.

3) Ослабив болт, вставьте подходящей толщины проволоку (сверло) в зазор, находящийся между рычагом и пружиной рычага (место вставления проволоки в зазор указано красной стрелкой). Но чтобы проволока вошла, в это же время отвёрткой перемещайте кронштейн до тех пор, пока проволока не войдёт в зазор (место перемещения кронштейна отвёрткой указано синей стрелкой).

Примечание! Толщина сверла/проволоки составляет «2.0-2.1 мм», в противном случае колдун не удастся нормально отрегулировать.

4) И в конце заверните до упора болт, крепящий к кронштейну колдун .

Примечание! После заворачивания болта не забудьте извлечь проволоку!

Проверка:

Проверка делается после регулировки с целью понять, получилось ли отрегулировать его.

1) В начале обязательно возьмите себе помощника, по-другому никак.

2) Далее найдите безопасную площадку, обязательно ровную.

Примечание! Мы подразумеваем место, где не ходят пешеходы, не ездят автомобили и не осуществляется выгул животных.

3) Попросите помощника покинуть автомобиль, разгонитесь до «40 км/ч» и резко нажмите на педаль тормоза.
