Датчик кислорода приора показания

Причины и решения слабого сигнала датчика O2

Подводя итог про появление ошибки P0130 и возможных способствующих причин установке кода «низкое напряжение цепи датчика O2» можно посоветовать автовладельцам не принимать поспешных решений а:

1. Проверить разъем подключения лямбда-зонда;
2. Проверить кислородный датчик мультитестером (измерить сопротивление нагревателя и напряжение на сигнальном выводе). Хотя самым верным способом будет снятие показания осциллографам;
3. Проверить проводку ЛЗ на обрыв или замыкание;
4. Поменять заведомо рабочим датчиком кислорода.

P0130: что значит низкое напряжение цепи датчика кислорода?️Ошибка P0130 выскакивает при диагностике автомобиля, что означает низкое напряжение цепи датчика кислорода (bank 1, датчик 1). Такая расшифровка кода говорит о неисправности датчика О2 В1 S1 и чтобы её устранить скорее все понадобится менять первый лямбда зонд при условии что нет проблем с выхлопной системой.

Когда выскакивает ошибка p0130??️Код ошибки p0130 заносится в память электронного блока если после работы двигателя в течении, чуть более минуты, ЛЗ не реагирует или медленно реагирует на изменения, а сигнальная лампочка «чек энджин» на панели приборов загорается спустя 8 сек. после возникновения неисправности приобретшую постоянный характер.

На начальном этапе выхода из строя, управляющего лямбда зонда, ошибка может не иметь тех характерных особенностей поведения автомобиля при появлении данной неисправности. Хотя зачастую, как правило, на высоких оборотах, автомобиль теряет тягу и начинает расходовать больше топлива.

Поэтому если вы стали наблюдать такую работу двигателя и у вашего автомобиля или сделали диагностику сканером, который выдал код P0130, то сначала стоит проверить лямбда зонд и его проводку. И если показания подтвердят, что первый кислородный датчик негоден, то однозначно менять.

Цена вопроса: 0 ₽ Пробег: 203 000 км

Ошибка P0130 возникает при низком напряжении цепи датчика кислорода (bank 1, датчик 1). Чтобы устранить эту ошибку, нужно поменять первый лямбда зонд, при условии, что нет проблем с выхлопной системой. Код P0130 заносится в память ЭБУ, если после запуска двигателя в течение минуты лямбда-зонд не регистрирует или медленно регистрирует изменения. Как следствие, автомобиль на высоких оборотах начинает терять тягу и возрастает расход топлива. При возникновении таких симптомов датчик нужно менять. Рекомендуем ставить оригинальный лямбда-зонд, т.к. дубликат может быстро выйти из строя. Некоторые автолюбители вместо установки оригинального датчика, пытаясь сэкономить, вырезают катализатор, ставят обманку и перепрошивают мозг автомобиля, но мы так же не рекомендуем это делать. Вместе с проверкой кислородного датчика необходимо проверить ДМРВ, а также проверить давление топлива и наличие трещин на выпускном коллекторе. Эти неисправности тоже могут повлиять на данные, передаваемые датчиком электронному блоку управления. Устранение ошибки слабого сигнала датчика кислорода: 1) Проверьте разъем подключения лямбда-зонда. 2) Проверьте датчик мультитестером (измерьте сопротивление нагревателя и напряжение на сигнальном выводе). 3) Проверьте проводку лямбда-зонда на замыкание или обрыв. 4) Поменяйте датчик на заведомо рабочий. После замены датчика необходимо сбросить ошибку и дать поработать двигателю в разных режимах. Сбросить ошибку можно с помощью адаптера elm327 usb.

Возможная причина кода ошибки P0130 Hyundai.

• Неисправен датчик кислорода (Bank 1, датчик 1).
• обрыв или замыкание проводки датчика кислорода (Bank 1, датчик 1).
• Плохой контакт разъема датчика кислорода (Bank 1, датчик 1)
• Низкое давление топлива
• Неисправна топливная форсунка или несколько форсунок
• Неисправность впускного коллектора (подсос воздуха)
• Неисправна выхлопная система

Симптомы ошибки P0130 Хундай

Горит индикатор «Check engine»

• Увеличенный расход топлива
• Может появится белый дым из выхлопной трубы

P0130 Hyundai ОписаниеПередний датчик кислорода находится в выпускном коллекторе. Он определяет количество кислорода в выхлопных газах сравнивая его с наружным воздухом. Технологически датчик кислорода изготовлен в виде цилиндра (трубки) на одном конце которого находится проводка, а на обратном (закрытом) керамический цирконий. При прохождении выхлопных газов через диоксид циркония он генерирует напряжение около 1В при большом наличии кислорода и 0В при его отсутствии. На основании этого показателя, блок управления двигателем (ECM) регулирует длину импульса впрыска для достижения оптимального соотношения воздушно-топливной смеси.

• etlib.ru
• www.drive2.ru
• elm327rus.ru
• autotime.net.ua

Замена датчика кислорода Logan 2 K7M — Renault Logan, 1.6 л., 2016 года на DRIVE2

Всем доброго времени суток!Недолго я отъездил совсем без проблем. Как то стал по утрам замечать очень неровную работу двигателя. Плюсом к этому были небольшие подергивания при разгоне. Поскольку сейчас тепло и машину я особо не грею, то это стало очень заметно.Еще чуть после стал замечать, что выхлопе есть хлопки.

Я прям удивился, как будто на карбюраторе раннее зажигание выставлено или немного богатит смесь на холостом. Но ведь у меня не карбюратор — подумал я. Так поездив еще с неделю и забивая на это дело, я как то решил отключить лямбда-зонд. И о чудо. Хлопки прекратились и машина поехала. Думаю, ну еще его я на двигателе не менял.

Номер 8200495791
Хочу обратить внимание, что провод на нем был оранжевого цвета.

Посмотрев что, бу датчики стоят по 1000-1500, решил что это дорого. А новый вообще уходит за 3000. Так вот, решив, что это дорого и почитав форумы я решил, что нет ничего лучше бошевской лямбды от ваза.Номер 0258006537

Полный размер

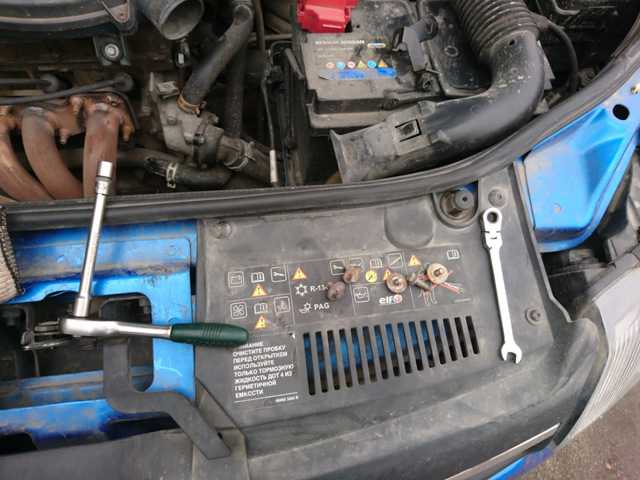

Сами болтики и инструмент для их откручивания.

Ставится она не сложно.Для этого я снял теплоэкран, открутив некоторое количество болтиков под ключ на 10.

Полный размер

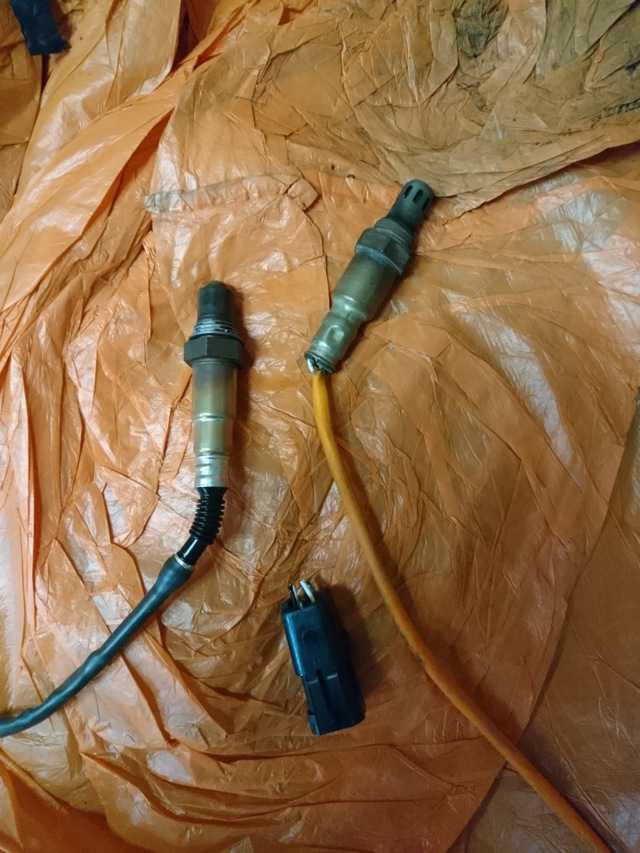

Срезаем вот такой штекер с лямбды от ваза, и я просто на скорую руку на скрутки посадил штекер от своего старого датчика.

Полный размер

Вот итоговый результат

Ну что я могу сказать. Машина поехала, и довольно хорошо. Хлопки пропали, но не устраивал неровный холостой ход при прогреве, и тоже дергания. Волей неволей, я подумал что еще что то неисправно. Но поездив так наверное с месяц, в том числе съездив в Москву туда сюда, я понял что как будто мотор что то душит.

И вот уже появилось время для дальнейших экспериментов. Я поехал и купил на разборку свой родной датчик, только с изоляцией уже синего цвета. Потратил 500 рублей.Чтобы снять его в этот раз и не снимать практически ничего, я купил вот такую головку для откручивания датчиков кислорода. Очень удобно, снял за минуту.

Полный размер

И вот датчик уже на своем родном месте

Ну что могу сказать, вот теперь появился ровный холостой ход и машина поехала так как ездила раньше. Спешу сказать это никакой не тюнинг, а лишь моя необходимость избавиться от неровной работы двигателя

Может кому поможет эта статья в качестве такой диагностике в колхозе, можно так сказать))) Спасибо за внимание!

Цена вопроса: 500 ₽ Пробег: 71 500 км

Признаки неисправности лямбда зонда

Датчик концентрации кислорода позволяет оценивать количество оставшегося несгоревшего топлива или кислорода в выхлопных газах. Сигнал используется блоком управления для поддержания оптимального соотношения воздуха к бензину в камере сгорания. Установлен в катколлекторе до каталитического нейтрализатора отработавших газов.

См. Замена и проверка датчика кислорода.

Диапазон эффективной работы блока катализации довольно невелик. В связи с этими особенностями, необходимо следить за исправностью лямбда зонда, потому что именно он контролирует выпускной тракт.

В случаях, когда экологичность автомобиля соответствует Евро и Евро 2, кислородный контроллер один и установлен на выпускном коллекторе перед катализатором. Если же экологичность — Евро 3 и выше, то есть ещё один датчик, установленный после каталитической камеры.

Далее в данной статье мы подробно расскажем почему и когда может понадобиться обманка лямбда зонда.

Выход из строя кислородного датчика можно определить по некоторым признакам. При его отказе ухудшается качество топливной смеси, подаваемой в камеры сгорания. Работа двигателя становится не стабильной на холостом ходу.

Происходит значительное снижение мощности. Кроме этого, снижается реакция системы на нажатие педали акселератора. Автомобиль начинает «чихать» — под капотом раздаются характерные звуки.

Если на Вашей Калине всё-таки вышел из строя кислородный контроллер, то можно воспользоваться одним из вариантов его замены:

• заменить неработающую деталь на новую;
• установить механическую обманку;
• установить электронную обманку;
• сделать перепрошивку ЭБУ.

Второй вариант – механическая обманка. Это небольшой отрезок бронзовой или другой термостойкой трубки с небольшим отверстием, внутри которой находится каталитическая вставка, как в катализаторе. Проходя через такую обманку, уровень вредных веществ в выхлопных газах сокращается за счёт каталитической реакции, и на ЭБУ автомобиля поступает верный сигнал. Транспортное средство работает в штатном режиме.

Третий вариант – установка электронной обманки – эмулятора. Это своего рода мини-компьютер, который слегка корректирует сигнал, подаваемый на электронный блок управления машины. ЭБУ не видит ошибок, и автомобиль работает без сбоев.

И самый радикальный метод – перепрошивка электронного блока управления. В результате этой манипуляции полностью блокируется подача сигнала со второго кислородного датчика. Другими словами, экологичность автомобиля переводится с норм Евро 3 и выше на Евро 2. В соответствии со стандартами Евро 2 не устанавливался второй лямбда зонд, который обычно расположен после катализатора.

ПОДРОБНОСТИ: Самостоятельная замена датчика скорости ваз 2110 — инструкция

Автомобили Лада Калина, выпускаемые в последние годы, соответствуют стандартам Евро 3 и выше. У них установлено два кислородных датчика: первый — на выпускном коллекторе, а второй — после каталитического фильтра. Первые автомобили выпускались в соответствии с нормами Евро – у них установлен только один контроллер, который находится на «штанах».

Помните, что любые действия с установкой не штатных деталей, произведённых кустарным способом, могут привести к нежелательным последствиям:

• нарушение работы двигателя из-за некорректной работы компьютера;
• повреждение проводки из-за установки самодельного эмулятора и ошибки в его схеме;
• при самостоятельном изготовлении механической обманки можно повредить сам датчик, и так и не узнать об этом, потому что уже установлена обманка;
• итогом подобных вмешательств может стать сбой ЭБУ.

Причины преждевременного износа датчиков кислорода

• Систематическое использование низкооктанового топлива с добавлением химических примесей с превышением граничных норм.
• Применение в процессе профилактики герметиков на силиконовой основе.
• Перегрев (закипание) лямбда – зондов из-за некорректно выставленного угла зажигания, чрезмерного обогащения горючей смеси, нестабильной подачи напряжения в цепи.
• Многократные запуски мотора через короткие промежутки времени. Вследствие этого в камере сгорания накапливается нагар, так как топливо не сгорело в полном объеме.
• Диагностика свечей зажигания, работы цилиндров при выкрученных свечах;
• Попадание на кончик ДК химически агрессивных соединений, нефтепродуктов.
• Повреждение изоляционного слоя, обмотки проводки, замыкание на массу.
• Разгерметизация в системе.

Как заменить датчик кислорода на ВАЗ 2170-ВАЗ 2172?

Примечание! Когда вы придёте в автомагазин или же на рынок, там будет небольшой но и не малый выбор датчиком кислорода (Если магазин специализированный), какие то будут идти с нагревательным элементом, а какие то нет, машины Лада Приора с завода комплектуются датчиками с нагревательным элементом, поэтому то и при выборе брать нужно будет именно такой, он по дороже выйдет, но суть вся заключается в следующим, датчики кислорода начинают нормально работать только лишь когда они нагреваются до 300 °С, по началу кстати автомобиль (Пока он не прогрет) работает вообще по другим датчикам и датчик кислорода только вступает в работу когда он прогрет и чтобы он долго не прогревался, данный нагревающий элемент в него и встраивают, поэтому при покупке не ошибитесь!

Снятие: 1) Оба датчика, что диагностический, что регулирующий, снимаются абсолютно одинаково, поэтому пример замены мы будем показывать на самом верхнем, в начале если автомобиль прогрет дайте ему полностью остыть, потому что при рабочей температуре двигателя, температура выпускного коллектора доходит порядка до 300-500 °С, а может и больше если машина будет красться в пробки в тёплую погоду и тем самым греться, после того как двигатель остынет, с минусовой клеммы аккумулятора скиньте провод который к ней крепиться (Если вы не умете этого делать, тогда изучите статью под названием: «Замена аккумулятора», там в пункте 1 всё описано) и после чего отожмите фиксатор который на фото ниже указан стрелкой и разъедините между собой колодку проводов и разъём, который идёт от кислородного датчика.

2) Следом идущий провод от датчика кислорода, выньте из теплоизоляционного щитка, он к нему за счёт защёлки крепиться, чтобы её вынуть, нужно будет просто сжать фиксатор (Защёлку) руками и вынуть её из отверстия в щитке как это показано на первом рисунке на фото ниже и в завершение при помощи гаечного ключа или же специальной головки которую можно найти в автомагазине (Высокая торцевая головка с разрезным сектором она называется, очень удобная вещь, если будете работать с автомобилями в дальнейшем то его приобретите, если же замену делаете только лишь для себя то он вам не нужен, потому что и гаечным ключом справитесь) выкрутите сам датчик кислорода как это показано на втором рисунке, на фотографии ниже:

Установка: Новый датчик на своё место устанавливается в обратном порядке снятию, кстати рекомендуем перед установкой резьбу у датчика смазать хорошей графитной смазкой.

Проверка датчика кислорода:

1. Любой датчик, любую деталь нужно проверять перед тем как бежать в магазин и покупать новую, для проверки датчика кислорода вам нужно будет запастись вольтметром и скрепкой, либо же ноутбуком и проводом для диагностики, начнём сперва описывать первый вариант, он заключается в следующем, находите на разъёме идущим от датчика кислорода сигнальный провод, он может быть любого цвета но как правило он идёт чёрным, поэтому если у вас есть чёрный провод то можно попробовать начать с него, а именно к нему нужно будет подсоединить положительный провод идущий от вольтметра (Через скрепку подсоединять нужно), а отрицательный провод кинуть на массу (Массой может выступать двигатель автомобиля) и после чего заведя автомобиль, нужно будет смотреть на показания которые будет давать вольтметр, они не должны выходить за 1 и на 0 не должны стоять, то есть в районе 0.01-0.99 колеблются показания должны, если всё так и будет то датчик исправен, если же показания при работающем двигателе застынут на какой либо отметки (К примеру 0.32) то датчик неисправен и нуждается в замене.

Примечание! Такой способ проверки который указан в пункте 1, кстати ещё в ролике показан который размещён ниже:

2. Теперь второй способ который делается при помощи ноутбука, а заключается он в следующем, подключаете через диагностический разъём и провод, ноутбук к мозгам автомобиля, после чего заводите и выставляете на ноутбуке через соответствующую программу все данные по кислородному датчики и убеждаетесь чтобы они колеблются и не стоят на одном месте, более подробно как провести эту процедуру, вы можете увидеть на примере автомобиля Лада Калина, как это в видео-ролике чуть ниже показано.

Дополнительный видео-ролик: Увидеть наглядно процесс снятия данного датчика с выпускного коллектора автомобиля, вы можете в видео-ролике который расположен чуть ниже:

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Датчик кислорода (лямбда-зонд)

Отдельно хочется остановиться вот на таком нюансе.

Принцип действия датчика кислорода или лямбда-зонда основан на сравнении концентрации кислорода в воздухе с концентрацией кислорода в выхлопных газах! А не просто измерением кислорода в выхлопе!

Поэтому для полноценной работы большинству лямбда-зондов необходим доступ свежего воздуха. Бытует мнение, что воздух иногда подаётся… по проводам!

Да. По проводам. Об этом предупреждал BOSCH.

А вот, что по этому поводу гласит TIS Шевроле:

При повреждении проводки HO2S1, разъема или клеммы, необходимо заменить весь блок HO2S1. Проводку, разъем и клеммы не ремонтировать. Для правильной работы датчика необходимо обеспечить ему опорный сигнал чистого воздуха. Данный опорный сигнал чистого воздуха обеспечивается проводом(ами) HO2S1. Любая попытка ремонта проводов, разъема или клемм может привести к созданию преграды для воздушного опорного сигнала и снизит показатели работы HO2S1

Поэтому хочется обратить внимание любителей перепаивать разъёмы, смазывать контакты и т.п. на вышеизложенную информацию! Хорошо подумайте перед такими манипуляциями

Я видел не один датчик кислорода, испорченный через разъём!!! Чаще всего при диагностике это выглядит следующим образом — график имеет практически ровную линию с опорным напряжением порядка 400 мВ и практически не реагирует на состав выхлопных газов.

Будьте внимательны и всегда отдавайте отчёт своим действиям!

Запомните эти важные моменты:

1. На датчике есть атмосферное отверстие (наружу). Поэтому: а) нельзя мыть под давлением сам датчик и разъем; б) нельзя покрывать смазкой и т.п. контакты разъема; 2. Желательно смазывать высокотемпературной смазкой резьбу датчика, но нельзя смазывать защитный корпус датчика. 3. Усилие затяжки 40 Н-м. 4. При ударе по корпусу, внутри может отвалиться измеряющий элемент. 5. Частота сигналов рабочей лямбды не менее 1 переключения за 2 секунды. 6. Сопротивление нагревательного элемента от 3 Ом до 35 Ом. 7. Напряжение нагрева подаваемое на лямбду = 10-14.5 В. 8. Напряжение сигнала с лямбды на прогретом двигателе: при бедной смеси — менее 0.4 В; при богатой смеси — более 0.6 В. 9. Период контроля параметров лямбды — каждые 30 тыс.км.

Дальше будет описан процесс замены датчиков кислорода. Если Вы хотите вникнуть в суть работы этого датчика, а также научиться его диагностировать и посмотреть реальные примеры неисправности датчиков кислорода, тогда ознакомьтесь со статьёй Лямбда зонд

На Шевроле Лачетти установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

…второй — на приемной трубе (диагностический).

Примечание! На ранние версии устанавливался только один датчик кислорода. Перед катализатором. Он имеет два провода. На более поздние авто устанавливалось два датчика. Они имеют по четыре провода (подогрев).

По сигналам датчика ЭБУ производит корректировку состава топливовоздушной смеси для оптимальной работы каталитического нейтрализатора, а по сигналам диагностического — отслеживает эффективность его работы. При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Примечание! Не все неисправности датчика кислорода приводят к появлению ошибки! Один из примеров рассмотрен в видео ниже, гдя показал неисправность датчика кислорода и его замену.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Рекомендуем: 9 лучших свечей зажигания

Как определить, сколько датчиков кислорода установлено в автомобиле

Чтобы выяснить, сколько лямбда-зондов находится в вашем автомобиле, можно обратиться в автосервис, где вам выдадут распечатку с данными о диагностике ЛЗ (обычно это снимок днища машины с выделенными датчиками). Однако можно сэкономить и найти их самостоятельно.

В первую очередь необходимо выяснить в каком году был изготовлен автомобиль. Если вы являетесь владельцем АТС, произведенного до 2000 года, то, скорее всего, в нем установлен только 1 ЛЗ. В более современных машинах, выпущенных после «нулевых» обычно находится 2 или 4 датчика.

Чтобы определить их количество еще точнее необходимо уточнить объем двигателя. Если он составляет:

• меньше 2 литров, то в машине вы найдете 2 ЛЗ (один будет расположен в подкапотном пространстве, где вы легко его заметите, а второй – под днищем авто);
• больше 2 литров, то в авто будет 4 датчика (2 верхних, расположенных в подкапотном пространстве и 2 нижних – под днищем машины).

Найти верхние датчики довольно просто (именно их чаще всего меняют), для этого:

• Откройте капот авто.
• По центру подкапотного пространства под пластиковой крышкой с наименованием марки машины вы найдите мотор авто.
• Осмотрите пространство вокруг двигателя и найдите массивные трубы (выпускной коллектор), которые одной стороной примыкают к мотору, а другой уходят вглубь.
• На выпускном коллекторе найдите небольшую деталь цилиндрической формы, длина которой будет порядка 5-7 сантиметров. Это и будет лямбда-зонд (или несколько, в этом случае один датчик будет расположен справа, а другой – слева).

Стоит отметить, что информация о том, для чего нужен лямбда-зонд и где он расположен, интересует автовладельцев далеко не из-за праздного интереса. Дело в том, что согласно сервисным книжкам разных автомобилей эти элементы нужно менять после определенного пробега. Обычно замене подлежат ЛЗ поработавшие более 80 тысяч километров, однако, исходя из практики, датчики способны выдерживать нагрузки вдвое больше, если вы будете придерживаться нескольким рекомендациям.

ПРИНЦИП РАБОТЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

ДК включается в работу не сразу после зажигания двигателя. Для того, чтобы устройство начало подавать сигнал на ЭБУ, чувствительному элементу датчика необходимо прогреться до температуры 360 градусов.

Все современные устройства комплектуются специальными нагревателями, которые позволяют достичь рабочую температуру в кратчайшие сроки (5-7 минут, на протяжении которых мозги четырнадцатой для регулировки соотношения газа и бензина в топливной смеси используют сохраненные в памяти данные с предыдущего цикла работы двигателя).

ДК расположен так, что его чувствительный элемент контактирует одновременно с выхлопными газами и чистым атмосферным воздухом. При контакте с ними на противоположных частях датчика возникает разница потенциалов (зависящая от содержания кислорода в среде, в которой расположен чувствительный элемент), на основании которой и формируется подаваемый в ЭБУ сигнал.

Как понять, что пора менять датчик кислорода? Лишится работоспособности устройство может по двум причинам: либо при поломке нагревателя, либо в случае потери чувствительности из-за механических повреждений.

Признаки, свидетельствующие о поломке ДК, следующие:

• Четырнадцатая начала расходовать больше топлива;
• При наборе скорости происходят рывки в движении автомобиля;
• Нестабильная работа движка на холостых оборотах;
• Не работает катализатор;
• Проверка токсичности выхлопных газов показывает зашкаливающий выше нормы результат.

При возникновении одного из вышеперечисленных симптомов нужно снять датчик кислорода и проверить его работоспособность посредством мультиметра.
