Снятие и установка пружины передней подвески chevrolet niva

Причины и признаки поломки пружин подвески

Существует четыре основных признака, указывающими на необходимость в замене пружин.

Крен машины на одну сторону

Проверяется визуально, когда машина стоит на ровной поверхности, без груза. Если кузов перекошен на левую или правую сторону — нужна замена пружин. Аналогично и с креном вперед/назад. Если до этого машина стояла на поверхности ровно, а теперь ее передняя или задняя часть в спокойном состоянии значительно опустилась вниз, значит нужно уже ставить новые пружины.

Однако существует один нюанс, когда пружина может быть «не виновата». В конструкции автомобилей ВАЗ-классика (модели от ВАЗ-2101 до ВАЗ-2107) в верхней части пружины предусмотрен так называемый стакан или посадочное место. В него пружина упирается своей верхней частью.

Зачастую в старых машинах за время долгой эксплуатации стакан проваливается, что приводит к перекосу всей конструкции. Для диагностики необходимо демонтировать пружину с просевшей стороны машины, снять резиновую подушку и осмотреть сам стакан. Чаще всего такая поломка бывает со стороны передних колес, особенно левого. Однако встречается такое и на задней подвеске.

Посторонние шумы в подвеске

Шум может быть самым разным — лязг, грохот, глухой стук. Шум этот появляется на малейших неровностях дороги, даже небольших ямах или кочках. Конечно, в идеале нужно выполнить полную диагностику и проверку шаровых, рулевых тяг, резинок. Однако если перечисленные элементы находятся в работоспособном состоянии, то необходимо проверить именно пружины амортизатора.

Зачастую причина лязгающих или гремящих звуков с подвески заключается именно в лопнувшей пружине. Обычно это происходит на каком-либо витке. Реже — пружина раскалывается на две части. Однако в последнем случае появится крен корпуса машины.

Усталость металла

Понятие «усталость металла» означает, что в процессе эксплуатации пружина теряет свои свойства, и соответственно, нормально не отрабатывает. Обычно это актуально для крайних/крайнего витка. Так, самый конец пружины при значительных усилиях ударяется о предпоследний виток. В результате этого на их поверхности взаимно образуются две выработки-плоскости. То есть, пруток, из которого сделана пружина, становится не круглым по сечению, а немного приплюснутым с одной стороны. Это может встречаться как сверху, так и снизу.

Как правило, такие пружинящие элементы не держат подвеску, и машина проседает, а так же очень мягко «отскакивает» на ямах. В этом случае желательно ставить новую пружину. И чем раньше — тем лучше. Это убережет другие элементы подвески и сделает езду более комфортной.

Демпфер: конструкция

По конструкции он мало чем отличается от описанной выше детали.

Что касается гашения колебаний бака, то у демпферов по этой части показатели намного лучше. Они надежнее,потому что пружины, возвращающие поршень на место, расположены снаружи. Часто сломанный демпфер можно починить в случае поломки, чего не скажешь об амортизаторах.

Они расположены попарно снизу и выполняют сразу две функции:

  1. Поддерживают бак.
  2. Гасят колебания бака.

В таких конструкциях бак фиксируется сверху еще двумя дополнительными пружинами.

Ремонт и замена демпфера с прессованным вкладышем

Указанные демпферы распространены повсеместно и используются многими изготовителями стиральных машин.

Демпфер гасит вибрации благодаря трению поршня, который плотно зажат вкладышами. Зажатие вкладышей происходит при помощи кронштейна, конструкция которого напоминает букву «П». Последний крепится внутри СМ специальной прокладкой.

Бывает, что сила прилегания таких вкладышей заметно слабеет. Вибрации подавляются все хуже, но замена демпфера не требуется – поможет ремонт.

Если вибрации стали сильнее, нужно туже зажать кронштейн или заменить вкладыши, в случае их износа:

  1. Открутите 4 крепления, фиксирующие кронштейн.
  2. Снимите кронштейн.
  3. Разогните «усы» детали.
  4. Снимите старые вкладыши.
  5. Установите новые.
  6. Соберите демпфер обратно.

Особенности замены

В демпферах предусмотрены специализированные отверстия, на которые они и крепятся.

Фиксирующими элементами чаще всего выступают болты. Снять такие болты, как и любой крепеж, не составит особого труда. Сделав это, вы легко снимите сломанную деталь и установите на ее место новую.

В этом видео мастер из Великобритании показывает, как менять демпфер, работая через дно стиральной машины. Если вы владелец аналогичной модели, то поступите так же:

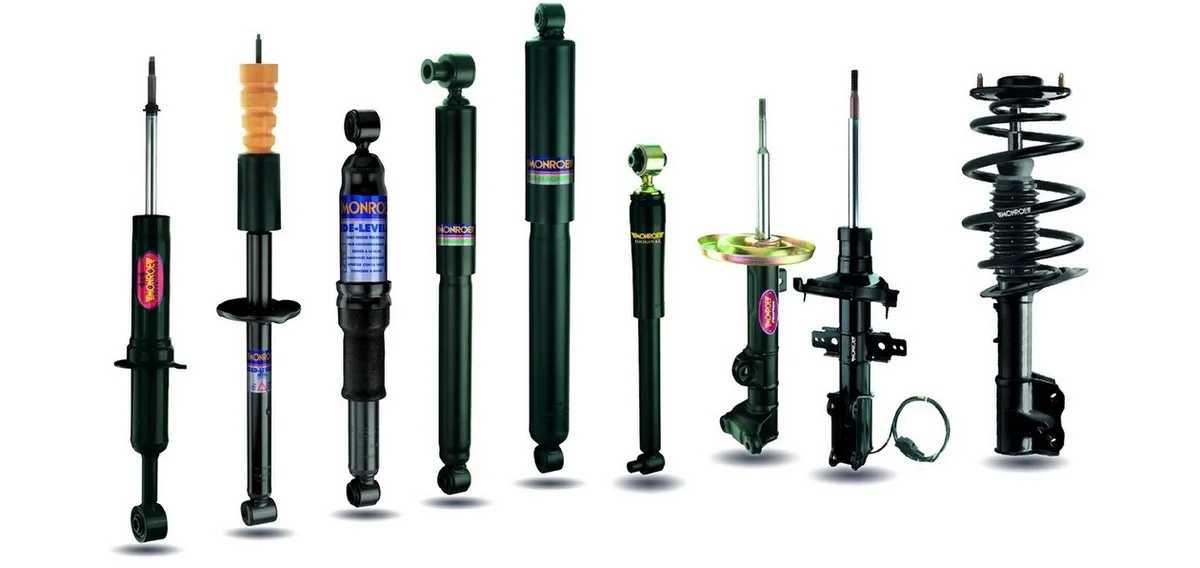

Какие амортизаторы лучше поставить на Ниву Шевроле

У владельцев Шевроле Нива возникает вопрос, какие из предлагаемых вариантов на российском рынке самые лучшие. Тут нет однозначного ответа. Все зависит от условий, в которых эксплуатируется автомобиль. Исходя требований, уже и выбирают конкретную марку.

Мягкие

Если владелец автомобиля планирует спокойное передвижение по городу, где сравнительно ровные дороги и умеренное движение, то ему необходимо приобретать мягкие амортизаторы. Лучшие их варианты отображены в таблице:

Марка Характеристика Средняя цена на российском рынке, руб.
LADA Амортизаторы прекрасно зарекомендовали себя у городских владельцев Шевроле Нива.

Автовладельцы отмечают сравнительно низкий срок службы запчастей.

От 800 до 1300 рублей за задние амортизаторы, за передние детали – в районе 1100 рублей.
Pilenga Молодая компания в России, которая производит подвески и ее комплектующие. Из преимуществ выделяют соотношение низкой стоимости и высокого качества продукции. Производитель поставляет на российский рынок только газомасляные амортизаторы, стоимость которых не превышает 900 рублей.
Monroe Это одна из немногих компаний, которая поставляет несколько вариантов комплектующих. Это позволяет автовладельцу выбрать оптимальный вариант для транспортного средства.

Из плюсов выделяют высокое качество и умеренную ценовую категорию автодеталей.

Цена варьируется от 1500 до 2000 рублей.

Жесткие

Для дальних расстояний на плохих трассах с кочками, буграми или для вождения с большой скоростью необходимо выбирать жесткие автодетали, которые выдерживают высокие нагрузки. Такие детали лучше закупать у следующих производителей:

Марка Характеристика Средняя цена на российском рынке, руб.
Kayaba Считают, что комплектующие Kayaba наиболее устойчивы к плохим погодным условиям. Они прекрасно зарекомендовали себя на дальних расстояниях. Их недостатки – сравнительно низкий срок службы запчастей и завышенная ценовая категория на ряд моделей. Стоимость масляных амортизаторов начинается с 1500 рублей, газомасляных – 2500 рублей.
FINWHALE Производитель специализируется на производстве 2 видов амортизаторов – для бездорожья или асфальта. От моделей других производителей они отличаются особенностями крепления. Внедорожный вариант устойчив к сильным толчкам для защиты подвески. Цена варьируется в пределах 1000 рублей за масляные амортизаторы. Газомасляные автозапчасти компания не производит.
SS20 Фирма занимается производством автодеталей для гоночных машин,  поэтому все амортизаторы изготавливались с учетом повышенных нагрузок в эксплуатации. Их срок в 2 больше, чем у аналогов конкурентов. Высокая цена – около 3500 за масляные модели. Газомасляные автодетали в среднем стоят 4800 рублей.

Инструкция

Рассмотрим замену стоек на Hyundai Getz своими руками. Последовательность шагов следующая:

  • Обеспечить доступность верхней стоечной опоры.
  • Снять заглушку и чуть открутить гайку которой стоечный шток крепится к верхней опоре.
  • Ослабить крепление колеса и приподнять авто при помощи домкрата. Установить специальную страховочную подпорку.
  • Снять колесо. Пройтись щёткой по резьбе шарнира стабилизатора и всем крепежам. Промазать всё ВД-40.
  • Отвернуть гайку, которой фиксируется шарнир, а также винт, фиксирующий тормозной шланг.
  • Извлечь болты, соединяющие кулак и стойку, и вытащить втулку.
  • Отвернув гайки, снять стойку в комплекте с опорой и пружиной.
  • Сжав пружину, открутить гайку до конца и снять всю конструкцию.
  • Оценить состояние пыльника и отбойника. При неисправности осуществить замену.
  • Надеть на шток новой стойки отбойник и пыльник.
  • Переставить прокладку под пружину со старой детали.
  • Надеть пружину на стойку, установить чашку с опорой и закрутить гайку штока.
  • Снять с пружины стяжки и, вставив шпильки, прикрутить гайками.
  • Протянуть крепление стойки снизу и поставить на место колесо.
  • Убрать страховочную подставку и опустить приподнятый край автомобиля.
  • Протянуть крепление колеса, закрутить гайку штока и гайки на шпильках.

Популярные аналоги штатным амортизаторам и их стоимость

Амортизаторы для Шевроле Нива выпускают десятки компаний из Китая, России, Японии и Европы. Рассмотрим самые популярные аналоги, представленные на отечественном рынке в свободном доступе:

  1. KAYABA (Каяба) — фирма-производитель, которую принято считать одной из лучших по производству амортизаторов. Модели специально разработаны для эксплуатации в плохих погодных условиях. Они помогают держать машину под контролем на неровной дороге и крутых поворотах.

  1. SS20 (Система технологий) — компания, производящая в России качественные подвески и их составляющие с 1993 года. Их автодетали отличаются надежностью и долговечностью.
  2. Boge (Боже) – предприятие расположено в Германии, и специализируется на выпуске элементов подвесок автомобиля. При производстве детали специально закаляются, хромируются и поддаются микрополировке, что обеспечивает их уникальные характеристики во время эксплуатации водителем.
  3. СААЗ (Скопинский автоагрегатный завод) — машиностроительная компания, которая с 50-х годов 20 века поставляет автозапчасти для отечественных производителей. СААЗ постоянно пополняет ассортимент автокомпонентов стойки с улучшенными потребительскими качествами. Многие владельцы машин стараются приобрести качественные, надежные автодетали по низкой цене, поэтому продукция фирмы имеет высокий спрос.

Стоимость передних и задних амортизаторов для Сhevrolet Niva от вышеуказанных производителей указана в таблице:

Производитель Место установки Тип Цена, руб
KAYABA Передний Масляный 1560
KAYABA Задний Масляный 1830
KAYABA Передний Газомасляный 2700
KAYABA Задний Газомасляный 2500
SS20 Передний Масляный 3500
SS20 Задний Масляный 3790
SS20 Передний Газомасляный 4800
SS20 Задний Газомасляный 4500
СААЗ Передний Масляный 1070
СААЗ Задний Масляный 1130
СААЗ Передний Газомасляный 1090
СААЗ Задний Газомасляный 1050
Boge Масляный 1320
Boge Задний Масляный 1070
Boge Передний Газомасляный 1560
Boge Задний Газомасляный 1280

По отзывам пользователей, лучше всего в условиях быстрой езды зарекомендовали себя японские модели KAYABA. Они обеспечивают комфортное вождение автомобилем на любых дорожных покрытиях. Однако, после заводского амортизатора, машина кажется слишком тяжелой в управлении.

Модели SS20 сравнимы по характеристикам с японскими автодеталями. Они такие же надежные, удобные в управлении, но при этом стоят почти в 2 раза дешевле.

СААЗ и Вoge производит мягкие, комфортные и недорогие модели. Они вполне надежные, если не ездить по бездорожью.

Что нужно знать при демонтаже

Стяжка автомобильных пружин — процесс достаточно опасный. Если сделать некачественный сьемник, он может соскочить. Из-за большого давления вы рискуете получить травму. Именно поэтому необходимо быть крайне внимательным при выполнении таких работ.


Чтобы ничего не случилось, можно сделать стационарную стяжку. Конструкция её не отличается от вышеописанной. Единственное изменение — жесткое крепление к столешнице. Так стяжка для пружин амортизатора будет надежно зафиксирована, что значительно уменьшит риск получения травмы. Сейчас рассмотрим еще одну популярную и крайне эффективную конструкцию.

Причины и признаки поломки пружин подвески

Существует четыре основных признака, указывающими на необходимость в замене пружин.

Крен машины на одну сторону

Проверяется визуально, когда машина стоит на ровной поверхности, без груза. Если кузов перекошен на левую или правую сторону — нужна замена пружин. Аналогично и с креном вперед/назад. Если до этого машина стояла на поверхности ровно, а теперь ее передняя или задняя часть в спокойном состоянии значительно опустилась вниз, значит нужно уже ставить новые пружины.

Однако существует один нюанс, когда пружина может быть «не виновата». В конструкции автомобилей ВАЗ-классика (модели от ВАЗ-2101 до ВАЗ-2107) в верхней части пружины предусмотрен так называемый стакан или посадочное место. В него пружина упирается своей верхней частью.

Зачастую в старых машинах за время долгой эксплуатации стакан проваливается, что приводит к перекосу всей конструкции. Для диагностики необходимо демонтировать пружину с просевшей стороны машины, снять резиновую подушку и осмотреть сам стакан. Чаще всего такая поломка бывает со стороны передних колес, особенно левого. Однако встречается такое и на задней подвеске.

Посторонние шумы в подвеске

Шум может быть самым разным — лязг, грохот, глухой стук. Шум этот появляется на малейших неровностях дороги, даже небольших ямах или кочках. Конечно, в идеале нужно выполнить полную диагностику и проверку шаровых, рулевых тяг, резинок. Однако если перечисленные элементы находятся в работоспособном состоянии, то необходимо проверить именно пружины амортизатора.

Зачастую причина лязгающих или гремящих звуков с подвески заключается именно в лопнувшей пружине. Обычно это происходит на каком-либо витке. Реже — пружина раскалывается на две части. Однако в последнем случае появится крен корпуса машины.

Усталость металла

Понятие «усталость металла» означает, что в процессе эксплуатации пружина теряет свои свойства, и соответственно, нормально не отрабатывает. Обычно это актуально для крайних/крайнего витка. Так, самый конец пружины при значительных усилиях ударяется о предпоследний виток. В результате этого на их поверхности взаимно образуются две выработки-плоскости. То есть, пруток, из которого сделана пружина, становится не круглым по сечению, а немного приплюснутым с одной стороны. Это может встречаться как сверху, так и снизу.

Как правило, такие пружинящие элементы не держат подвеску, и машина проседает, а так же очень мягко «отскакивает» на ямах. В этом случае желательно ставить новую пружину. И чем раньше — тем лучше. Это убережет другие элементы подвески и сделает езду более комфортной.

Замена задних пружин

Замена задних пружин

Замена задних пружин Авторы ALER, Володюшка

Эта несложная операция занимает около получаса на одну сторону.

Фотографии сделаны при замене пружин на ВАЗ-2131. Проушины под домкрат у этого экземпляра были заняты креплением навесных порогов, что несколько усложнило процесс. Обычно для замены вполне достаточно штатного домкрата.

Зафиксировать машину, подложив упоры cпереди и сзади под переднее колесо с той стороны, где меняется пружина, и другое заднее колесо:

Очистить стальной щеткой гайку болта нижнего крепления амортизатора и полить ее «жидким ключом»:

Отвинтить гайку:

Вытолкнуть болт (можно воспользоваться молотком через прокладку из мягкого металла), снять дистанционную втулку и дистанционную шайбу (показаны стрелками на правом фото):

Поддомкратить машину, поставить ее на подставку и снять колесо:

Обычно задний мост отвисает настолько, что пружина просто снимается. Вынуть пружину из нижней чашки, затем опустить, чтобы снять с верхней опоры:

Для правого колеса пружину удобно вынимать пружину вперед по ходу движения машины (фото слева), для левого колеса — назад (правое фото):

Если пружина не освобождается, нужно надавить весом тела на тормозной барабан.

Разворошить засохшую грязь в нижней чашке отверткой и смести ее щеткой:

Подцепить отверткой и снять верхнюю резиновую прокладку пружины:

Вставить верхнюю резиновую прокладку в новую пружину, совместив ступеньку в прокладке и начало первого витка пружины. Смазать моторным маслом внутреннюю поверхность прокладки и ее посадочное место:

Надеть верхний конец пружины на посадочное место, затем нижний вставить в нижнюю чашку:

Повернуть пружину вместе с верхней прокладкой (удобнее это делать против часовой стрелки) так, чтобы нижний конец попал в углубление под нижний виток в чашке:

Поддомкратить сторону моста, чтобы нижний конец амортизатора оказался против проушины (если используется штатный домкрат, можно подложить деревянный брусок под тормозной барабан и опустить машину):

Смазать болт графитовой смазкой по всей длине и вставить его в ухо амортизатора:

Поверхности дистанционной шайбы разные — плоская (слева) и выпуклая (справа):

Надеть дистанционную шайбу на болт так, чтобы выпуклая сторона была направлена к уху амортизатора, а плоская — к проушине моста:

Вложить в проушину моста дистанционную втулку, вставить болт до конца, навинтить гайку и затянуть ее:

Поддомкратить машину и поставить на место колесо:

ALER, Володюшка, 23.03.03.

Alex835 предупреждает: «При «провешивании» моста со снятым амортизатором надо постоянно следить за гибким шлангом тормозной системы, идущим от кузова на мост. При неаккуратной работе его легко можно порвать».

Дополнение от 14.09.06, автор Ивгений:

Когда менял задние пружины, обратил внимание на тот факт, что при провешивании моста слева искривляется тяга колдуна. Поэтому перед тем, как поднимать машину домкратом, рекомендую предварительно всё же открутить тягу регулятора тормозных усилий от моста дабы не согнуть её

На что обращать внимание при выборе деталей

Существует несколько факторов, которые нужно учитывать при выборе пружин.

Жесткость

Жесткость влияет не только на комфорт при езде в автомобиле, но и при нагрузке на другие элементы его ходовой системы. На мягких пружинах более комфортно ездить, особенно по дорогам с плохим покрытием. Однако их нежелательно ставить на машину, которая часто перевозит значительные грузы. И наоборот, жесткие пружины лучше ставить на автомобили, предназначенные для перевозки тяжестей. Особенно это актуально для задних амортизаторов.

В контексте жесткости актуальна еще одна ситуация. Зачастую при покупке новых пружин (особенно для ВАЗ-классики) у пары одинаковых, входящих в один комплект, пружин может быть разная жесткость. Естественно, это приводит к тому, что машина перекашивается вправо или влево. Проверить при покупке их практически невозможно, поэтому решить проблему можно двумя путями.

Первый заключается в установке упомянутых выше проставок. С их помощью можно выровнять клиренс машины и добиться равномерной жесткости подвески. Второй путь заключается в покупке более качественных пружин, обычно от проверенных производителей, обычно зарубежных.

Жесткость — это физическая величина, которая в пружинах зависит от следующих их параметров:

  • Диаметр прутка. Чем он больше — тем больше и жесткость. Однако тут нужно учитывать форму пружины и диаметр прутка, из которого изготовлен каждый виток. Бывают пружины с переменными общими диаметрами и диаметрами прутка. О них позже.
  • Внешний диаметр пружины. При прочих равных показателях чем больше диаметр — тем ниже жесткость.
  • Количество витков. Чем их больше — тем ниже жесткость. Это связано с тем, что пружина будет сгибаться по своей вертикальной оси. Однако тут нужно учитывать дополнительные параметры. В частности, пружина с малым количеством витков будет иметь малый ход, что во многих случаях недопустимо.

Длина

Чем длиннее будут пружины — тем больше будет клиренс автомобиля. Для каждой конкретной модели автомобиля в его технической документации прямо указывается соответствующее значение. В некоторых случаях длина передних и задних пружин будет отличаться. В оптимальном случае необходимо придерживаться рекомендаций производителя. Отступление от них возможно лишь для тюнинга либо в случае, использования автомобиля для грузоперевозок.

Параметры витков

Под общим названием в данном случае подразумевается диаметр и количество витков. От этих двух параметров зависит общая жесткость пружины. К слову, некоторые модели пружин имеют неровную форму с витками различных диаметров. В частности, с узкими витками по краям, и широкими в середине.

Однако такие витки имеют и разный диаметр металлического прутка. Так, находящиеся в середине пружины витки большого диаметра сделаны из прутка большого диаметра. А крайние маленькие витки — из прутка малого диаметра. Большие прутки отрабатывают на больших неровностях, а маленькие — соответственно, на маленьких. Однако из-за того, что маленькие прутки сделаны из более тонкого металла, то они ломаются чаще всего.

Такие пружины, в основном, оригинальные, то есть, те, которые были установлены с завода. На них ездить комфортнее, но их ресурс ниже, особенно при постоянной езде машины по плохим дорогам. Неоригинальные же пружины обычно изготавливают из прутка одинакового диаметра. Это уменьшает комфорт езды на машине, однако увеличивает общий ресурс пружины. Кроме того, такая пружина будет стоить дешевле, поскольку технологически ее изготовить проще. Что выбирать в том или ином случае — решает каждый сам для себя.

Назначение пружин и амортизаторов

Конструкция подвесок предусматривает их общую работу с целью обеспечения плавности движения и управляемости автомобилей. Предназначение пружин — смягчение ударов и толчков при наезде на любые неровные места на дорогах. Однако в момент наезда колеса автомобиля на какое-либо препятствие, оно, отталкиваясь от него, отрывается от дорожного полотна и делается неуправляемым. При этом пружина сжимается, а разжимаясь, возвращает колесо на дорогу. Оно вновь ударяется о дорожное полотно, и процесс повторяется снова и снова.

Это происходит из-за поглощения пружиной энергии удара колеса о препятствие и затем достаточно медленного ее расходования. Потому и затухание колебаний пружины происходит весьма длительно. К тому же они и дальше подпитываются толчками от удара колеса об иные препятствия. Вот здесь одновременно с пружиной и начинает работать амортизатор, решающий задачу быстрого гашения этих колебаний.

Как старые пружины могут быстро «убить» амортизаторы и подвеску: обзор и решение проблемы

А знаете ли вы, что автомобилисты все чаще сталкиваются с одной крайне интересной проблемой, которую не только непросто идентифицировать во время проведения технического осмотра, но даже не всегда возможно почувствовать после непосредственной поломки? Что это за неполадка такая своеобразная? Наверное, она происходит в очень небольшой и маловажной системе автомобиля. Ну, если только считать, что пружины автомобиля – это незначительная и маловажная деталь

Да, как оказывается, все чаще владельцы старых автомобилей сталкиваются с поломками пружин подвески своих машин. Но это только одна сторона проблемы. Согласно второй – уже нередки случаи поломки пружин на относительно свежих автомобилях, буквально через несколько лет после выезда автомобиля за пределы заводских ворот. Причем первые признаки начинающейся эпидемии поломок обнаружились в относительно благополучной по качеству дорог Европе. В частности, проблема наблюдается в Польше. Так что происходит с одним из главных элементов подвески? Но прежде чем ответить на этот вопрос, сперва быстро вспомним, что такое автомобильная пружина и зачем она нужна.

Пружины играют очень важную роль в подвеске, ведь речь идет о подавлении ударов и перегрузок, вызываемых перемещением неподрессоренных масс (колес, тормозов, элементов подвески), то есть об обеспечении комфорта во время вождения, безопасности и сохранении заданного клиренса под днищем транспортного средства.

Пружины также уменьшают силы, действующие на подвеску. Без пружин автомобилем вообще невозможно было бы управлять

Например, без амортизаторов худо-бедно потихоньку ехать можно, но без пружин этого сделать практически нереально! Почему же о таком важном элементе так мало говорят в обзорах? Почему не уделяют ему должного внимания?

Все достаточно прозаично. Первое: поскольку витые элементы не требуют технического обслуживания, они очень медленно изнашиваются, и до тех пор, пока не произойдет механическое, и очень значительное повреждение, водителю будет тяжело почувствовать разницу при движении между новой и проехавшей сотню-другую тысяч километров пружиной.

Да, автомобиль будет медленно терять все это время дорожный просвет, но в этом как бы и вся разница. Каких-либо механических ухудшений в управляемости вы вряд ли почувствуете.

Бирка подскажет вам, что эти пружины стоят на автомобиле с самого начала

Но что интереснее, даже растрескивание мотков пружины не способно вызвать больших осложнений в управляемости автомобилем, поскольку обычно повреждение происходит в самом конце обмотки, в месте крепежа пружины к кузову или подвеске, так называемом гнезде пружины.

Кроме того, длина самой пружины существенно не изменяется даже после поломки до тех пор, пока обе части пружины не сместятся относительно друг друга. Только после этого высота одного из колес слегка падает, что, впрочем, также может остаться незамечено автомобилистом.
