Замена прокладки головки блока цилиндров нива шевроле: видео

Ремонт головки блока цилиндров

Даже при щадящем режиме эксплуатации, ГБЦ двигателя рано или поздно требует ремонта. Для внедорожников отечественного производства, этот вопрос особенно актуален. 1. «Нива» покупается не для поездок в Большой театр по городским дорогам. 2. Отечественное бездорожье – это не полигон с тарированными препятствиями, нагрузки на автомобиль и двигатель нешуточные. 3. Качество топлива и смазочных материалов, к сожалению, не способствуют продлению ресурса головки блока цилиндров.

Вы можете посмотреть на видео признаки неисправности:

ВАЖНО! Для подобного обслуживания нет необходимости демонтировать силовую установку. Пространства под капотом достаточно для проведения работ прямо на автомобиле

Устройство двигателя 21213 достаточно простое. Капитальный ремонт или замена прокладки ГБЦ производится в гаражных условиях, одним владельцем, имеющим элементарный опыт обслуживания своего автомобиля.

Подготовим инструмент:

  • Трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем. Рожковые и накидные ключи с подобными размерами. Динамометрический ключ, работающий в диапазоне от 10 до 110 н/м. Свечной ключ. Плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ. Съемники стопорных колец. Рассухариватель, деревянный брусок для поддержки сухарей клапанов. Корщетка в виде короны, дрель. Молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов). Шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей) Огнетушитель, ветошь, емкости разных размеров. Магнит на медной проволоке, для извлечения упавшего крепежа.

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

  • Отсоедините аккумулятор, и сбросьте давление в топливной рампе. Открутите крышку расширительного бачка радиатора и слейте антифриз. Аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.
  • Демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты. Размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие. Отсоединяем разъемы от температурных датчиков на ГБЦ. Сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции. Отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива. Отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.
  • Демонтируем термозащитные экраны. Ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки. Выкручиваем болты крепления, демонтируем распредвал.
  • Снимаем рычаги, толкающие клапана. Отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично. Аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке.

16. Укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

Установку блока производят в несколько приемов, соблюдая последовательность:

  • Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м. Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м. Болт 11 закручиваем за один проход, с моментом 32-39 Н/м Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

При наличии инструмента, работы выполняются самостоятельно. • Производим расточку впускных и выпускных фланцев до диаметра 34 мм. рис 8

Гбц нива, донор

Чтобы не играть в лотерею на предмет подделки, мы заказываем гбц непосредственно на заводе, естественно в количестве нескольких штук сразу. Сейчас есть два варианта развития событий. Это купить и доработать гбц от классики или сразу купить гбц нивы, конечно только нового образца. Голова классики стоит на 1000 рублей дешевле. Почему нецелесообразен данный вариант? Чтобы переваривать плохой бензин на просторах нашей необъятной родины, конструкторы увеличили камеру сгорания, тем самым уменьшив степень сжатия. Двигатель стал чуточку дефорсирован, но получил возможность кушать плохой бензин. Чтобы привести данную гбц к нивовской степени сжатия, с плоскости надо убрать около 1мм, чтобы уменьшить объем камеры сгорания. И если мы возьмем начальную цену за гбц классики и прибавим стоимость обработки на фрезерном станке, то получим цену новой нивовской гбц. Как лучше действовать, решайте сами.

Нива шевроле замена прокладки гбц

В каких случаях на Ниве необходимо менять прокладку ГБЦ

В принципе, определенного ресурса у рассматриваемого элемента главного блока цилиндров нет, то есть прокладка заменяется при ее повреждении, которое, впрочем, обычно происходит после 60 000 или 80 000 км пробега. О поломке сигнализируют:

  • попадание воздуха в систему циркуляции тосола;
  • отсутствие рабочего давления в камере сгорания воздушно-топливной смеси;
  • присутствие охлаждающей жидкости в смазке или, напротив, последней в тосоле (в расширительном бачке появляется масляная пленка).

Все эти проблемы приводят к нестабильной работе мотора Шевроле.

В данных ситуациях замена прокладки проводится безотлагательно.

Search

Как изменить прокладка блока цилиндров в Ниве Chevrolet?

Рано или поздно двигатель любого автомобиля будет нуждаться в уходе или ремонте. Особенно если автомобиль эксплуатируется в тяжелых и экстремальных условиях, что особенно актуально для внедорожников отечественного производства. Теперь вы научитесь это делать Шевроле Нивапрокладка запасной головки воздушные шары и что приготовить.

Когда мне нужно менять прокладку головки цилиндров?

Нужно заменить прокладки головки блок цилиндров

ниваChevrolet и, соответственно, необходимость в его моменте затяжки возникает в некоторых случаях. Замена прокладки головки цилиндра Chevrolet niva: видео. В случае повреждения необходимо заменить прокладку в автомобиле. Это означает, что трещины и поломки в структурепрокладкиКрышка цилиндра. 3 гранаты. 3.1 видео про Шевроле Драйв на Шевроле Нива:. В этом случае владелец поля Chevrolet В системе охлаждения произойдет газовый разрыв, о чем свидетельствует регулярное сверление антифриза.

Затяжка винтов ГБЦ для Нивы Chevrolet

You may also like
  • Замена Ремня Грм Дэу Матиз 0 8 Daewoo Matiz F8CV ДвигательКомпактный хэтчбек Daewoo Matiz был выпущен в 1998 году, благодаря низкому расходу газа, маневренности и надежности автомобиль приобрел значительную популярность. Daewoo Matiz 0.8 двигатель. Самый простой блок питания устан…
  • Как Включить Вебасто Бмв Е39

Схема прокладки железных труб вдоль двигателя: жгут проходит в моторном отсеке и др. Схема подключения верхнего воздухонагревателя с комбинированным таймером. И если у кого-то есть, напишите письмо. Я взял схему с сайта из статьи «Понять». Установите…

Что Быстрее Бмв Или Мерседес

Немецкое качество уже давно стало нарицательным в автомобильной промышленности. Это особенно чувствуется, когда речь идет о автомобилях премиум-класса Audi, BMW и Mercedes. Последние два будут обсуждаться в текущей статье.У этих автомобилей много общ…

Замена Передних Колодок Daewoo Nexia

Особенности тормозной системы Daewoo NexiaНа автомобилях Daewoo Nexia производитель предусматривает установку двух независимых тормозных систем. Работает. Базовая система, которая предназначена для обеспечения торможения при любом движении автомобиля…

Замена Подшипника Задней Ступицы Е46

Замена подшипников задней ступицы Узел ступицы заднего колеса 1. Обложка 2. Ось моста 3. тормозной барабан 4. концентратор 5. Подшипник 6. Сальник7. болт крепления цапфы к рычагу 8. Подшипник 9. Стиральная машинка 10 это гайка 11. Шайба для выключе…

Ремонт Задней Балки Пежо 405 Своими Руками

Peugeot 205 1.8 XLD ›Бортжурнал› Ремонт задних Peugeot Beams часть 1: сделай себе специальный инструмент PeugeotМногие владельцы Peugeot /Citroen в какой-то момент они столкнулись с необходимостью ремонта задней балки, и я не был исключением. Сначала…

Кроме того, необходима замена прокладки Нива ГБЦ Chevrolet появляется из-за недостаточного сжатия в камерах сгорания. Прокладка, возможно, изношена и больше не сможет полностью выполнять свои задачи. Кроме того, в случае появления трещин в прокладке головки блок цилиндров

антифриз попадет в жидкость двигателя и наоборот.

В этих случаях замена прокладки Головка цилиндров обязательна. Если вы начнете этот бизнес, все может стать еще печальнее. Поэтому, если в вашей области Chevrolet

По крайней мере одна из этих функций, как описано выше, была идентифицирована и должна быть заменена как можно скореепрокладки головкиблок цилиндров.

и затягивая болты ГБЦ должны быть подготовлены:

Процесс замены и момент затяжки

Необходимые инструменты

Снятие, осмотр и установка головки блока цилиндров змз — 402

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

  • крестовую и шлицевую отвертку;
  • набор рожковых ключей;
  • динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

  1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
  2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
  3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
  4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
  5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
  6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
  7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
  8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
  9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
  10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
  11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
  12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
  13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
  14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
  15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
  16. Теперь можно снять цепочку со звездой распределительного шкива.
  17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем – осуществить ее демонтаж.
  18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
  19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
  20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
  21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте – сможете ли вы все сделать правильно?

Замена прокладки ГБЦ

После выполнения ранее описанных этапов приступают к замене собственно прокладки на блоке цилиндров Шевроле. Прежде всего, демонтируют распределительный вал вместе с подшипниками, отсоединив их от шпилек ГБЦ. Чтобы не мучиться потом, выставьте метки с помощью храповичного ключа и снимите шестеренку вала.

Далее отсоединяют приводные рычаги клапанов двигателя Шевроле, а после – выворачивают гидроопоры.

Затем:

  • отключите трубки маслопровода от гидравлических опор;
  • разъедините колодки датчиков дроссельной заслонки Нивы, РХХ (регулятор холостого хода), детонации, температуры ОЖ, а также проводов, ведущих к форсункам;
  • отвинтите кабели со свечей;
  • найдите датчик, контролирующий температуру тосола, сдвиньте на нем защитный колпак и отключите от него провод;
  • от выпускного коллектора отсоедините выхлопную трубу;
  • выкрутите болты, удерживающие на нем же впускной шланг, и уберите его в сторону;
  • отверткой ослабьте хомутики и отключите патрубки абсорбера, термостата, подводки жидкости к радиатору и печки;
  • отделите от ГБЦ трубки подачи топлива;
  • демонтируйте защитный щиток стартера и натяжитель цепи Шевроле;
  • открутите от мотора кронштейн насоса рулевого гидроусилителя;
  • уберите цепь распредвала и шестеренку.

После необходимо открутить все болты, крепящие ГБЦ – их 10. Для этого используют ключ типа E-Torx. Демонтируйте саму головку блока Шевроле (она тяжелая – лучше это делать с напарником).

Далее убирается старая прокладка. Она довольно сильно прилипает к основанию, потому придется ее фрагменты соскабливать – постарайтесь не оставлять царапин. Чистую поверхность дополнительно ошкурьте и убедитесь, что мусор не попал в каналы подачи охлаждающей жидкости.

На место ставится новая прокладка, на нее помещается головка цилиндров. Последняя фиксируется в определенном порядке. Чтобы все сделать правильно, сверяйтесь с этой схемой.

Предварительно болты фиксируются так, чтобы динамометрический ключ показал 20,0 Н·м. Окончательная затяжка делается с моментом не менее 70Н·м и не более 85. После этого болты в том же порядке дополнительно в два этапа проворачиваются ключом на 90 градусов.

Сборка мотора Нивы производится в обратном порядке. Не забудьте залить свежую охлаждающую жидкость.

Если у вас нет уверенности в собственных силах, то лучше доверить замену прокладки специалистам.

Любой мотор рано или поздно требует ремонта, особенно когда автомобиль приходится эксплуатировать в тяжёлых условиях, что актуально для джипов, коим и является Нива Шевроле.

Замена прокладки головки блока цилиндров Шевроле Нива

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

3. Снизьте давление в системе питания, как описано здесь.

4. Отсоедините от дроссельного узла и ресивера трос привода дроссельной заслонки.

5. Снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров, за ранее выставив метки храповичным ключом и сняв звезду распределительного вала, как описано здесь.

Храповичный ключ

6. Снимите рычаги привода клапанов, выверните из отверстий головки блока цилиндров все гидроопоры рычагов.

7. Снимите рампу подвода масла к гидроопорам.

8. Отсоедините колодку жгута провода от датчика, положения дроссельной заслонки.

9. Отсоедините колодку жгута провода от датчика, регулятора холостого хода.

10. Отсоедините колодку жгута провода от датчика, температуры охлаждающей жидкости системы управления двигателем.

11. Разъедините разъем жгута проводов форсунок.

12. Отсоедините колодку проводов от датчика детонации.

13. Отведите моторный жгут в сторону.

14. Отсоедините провода от свечей зажигания.

15. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.

16. Отсоедините приемную трубу от выпускного коллектора.

17. Выверните верхний болт крепления распорки впускной трубы и, ослабив нижний болт крепления распорки, отведите ее в сторону.

18. Ослабьте хомут крепления и отсоедините от дроссельного узла шланг продувки адсорбера.

19. Ослабьте хомуты крепления и отсоедините шланги радиатора системы охлаждения от патрубка головки блока цилиндров.

20. Ослабьте хомут крепления и отсоедините шланг нижнего патрубка термостата.

21. Ослабьте хомут крепления и отсоедините шланг бокового патрубка термостата.

22.Ослабьте хомут крепления и отсоедините от патрубка головки блока цилиндров шланг подвода жидкости к радиатору отопителя.

23. Отверните гайки топливных трубок и разъедините магистрали подачи и слива топлива.

24. Выверните верхний болт крепления задней распорки впускной трубы, ослабьте нижний болт распорки и отведите ее в сторону.

25. Отверните две гайки крепления теплозащитного щитка стартера.

Так расположены гайки крепления теплозащитного щитка.

26. Отведите щиток в сторону.

27. Снимите натяжитель цепи.

28. Отсоедините от двигателя кронштейн насоса гидроусилителя рулевого управления и отведите его в сторону вместе с насосом.

29. Снимите цепь со звездочки распределительного вала.

30. Аккуратно уложите ее на башмак натяжителя.

Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса. Лучше всего перевязать цепь проволокой.

31. Выверните десять болтов крепления головки блока цилиндров. Головки болтов выполнены под ключ «E-Torx», однако при необходимости можно воспользоваться головкой «на 13».

32. Снимите головку блока. Снимать головку блока удобнее с помощником, так как она довольно тяжелая.

33. Снимите расположенную под головкой прокладку.

34. Чтобы определить причину выхода из строя прокладки, внимательно осмотрите ее. На окантовке отверстий прокладки будут видны следы прогара между камерами сгорания соседних цилиндров.

35. между камерой сгорания и каналом рубашки системы охлаждения.

36. или между камерой сгорания и каналом системы смазки.

37. Тщательно очистите поверхность блока от остатков старой прокладки.

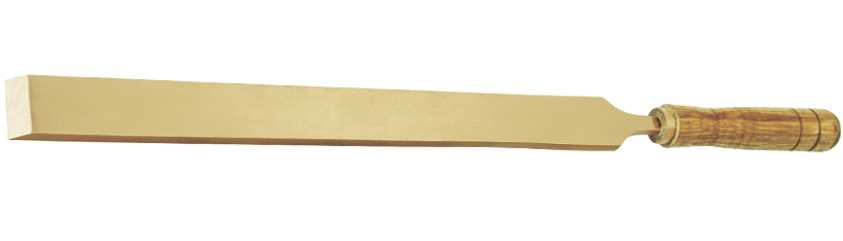

Полезный совет:Старую прокладку лучше очищать заострённым предметом, например шабером, но не делайте царапины.После очистки прокладки, поверхоcть блока стоит зачистить мелкой шкуркой на 180-240, пока поверхность не приобрtтёт матовый равномерный оттенок.

38. Извлеките посторонние отложения из каналов рубашки системы охлаждения (при их наличии). На фото показано извлечение старого герметика.

39. Порядок затяжки болтов крепления головки блока цилиндров.

40. Установите головку блока цилиндров, отцентрировав ее по двум направляющим втулкам, вверните болты ее крепления и затяните их в четыре приема в определенной последовательности (согласно рисунка):

– предварительно моментом 20,0 Н·м (2,0 кгс·м);

– «11» болт окончательно дотяните моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м)

– остальные дотяните моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);

– доверните на угол 90°;

– окончательно доверните на угол 90°.

Примечание:Затяжку болтов головки блока, постели распределительного вала, звёздочки распределительного вала выполняйте с помощью динамометрического ключа, нужным моментом.

В статье не хватает:

Качественных фото ремонта

Замена прокладки ГБЦ на автомобилях

Общие правила пригодные для любого автомобиля, в том числе и на Шевроле Нива:

  • выполняя разборку, помечайте маркером все навесные детали – так вы не запутаетесь при обратно м процессе;
  • при покупке прокладки покупайте именно такой вид, который советует фирма-производитель двигателя;
  • обязательно удалите налет масла на болтах крепежа;
  • выполняйте по пол- или одному обороту при раскручивании болтов, чтобы снизить давление;
  • сборка ГБЦ выполняется по специальным втулкам;
  • болты окончательно затягиваются специальным ключом очень аккуратно, чтобы не перекрутить.

После выполнения замены прокладки хорошо понаблюдайте, нет ли признаков протекания, чтобы убедиться в ее качественной замене на Шевроле Ниве.

Болты гбц нива, установка

Для работы с болтами требуется специальный инструмент. Головка Е16, которая не всегда есть в универсальных наборах инструмента и динамометрический ключ. Чтобы процесс был логически завершен, в прайсе присутствуют головка Е16 (Sata или Force) и динамометрический ключ (JTK).

По технологии установки ничего придумывать не буду, просто полное следование заводскому руководству.

  • Утопить болты в емкости с моторным маслом
  • Дать ему стечь. Выдержка не менее 30 мин.
  • Завернуть и затянуть согласно схеме.

Усилие затяжки:

1 этап – затяжка моментом (12…20) Н.м ;

2 этап – затяжка моментом (50…70) Н.м ;

3 этап – доворот болтов на 90-110 градусов;

4 этап – доворот болтов на 90-110градусов .

Момент затяжки болта 11(на хвосте ГБЦ): предварительный – (14…16) Н.м ; окончательный – (32…40) Н.м .

Снятие крышки ГБЦ

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

  • кронштейны приводного троса дроссельной заслонки и экрана мотора;
  • прижимные шайбы крышки;
  • вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Моменты затяжки резьбовых соединений Нива Шевроле

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором.

Для демонтажа головки блока цилиндров:

  • отсоединяем минусовой провод аккумуляторной батареи;
  • сливаем охлаждающую жидкость (см. тут);
  • снимаем дроссельный узел в сборе (см. тут);
  • отсоединяем шланги от отводящего патрубка рубашки охлаждения;
  • отсоединяем шланг от подводящего патрубка радиатора отопителя;
  • отсоединяем разъем проводов форсунок топливной рампы (см. тут);
  • отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;
  • снимаем наконечники высоковольтных проводов со свечей зажигания;
  • отсоединяем от топливной рампы трубки подвода и отвода топлива;
  • отсоединяем от выпускного коллектора приемную трубу (см. тут), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. тут);
  • снимаем распределительный вал и рычаги привода клапанов (см. тут);
  • снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с кронштейном модуля зажигания.

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

Вынимаем болты.

Снимаем головку блока цилиндров в сборе с выпускным коллектором, ресивером и впускной трубой с топливной рампой.

А еще интересно: Стук в двигателе @ Нива 4×4 Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. тут), впускную трубу и выпускной коллектор (см. тут).

Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы.

Снимаем прокладку головки блока цилиндров.

Устанавливаем головку блока цилиндров на верстак.

Головкой «на 10» отворачиваем две гайки крепления к головке блока подводящего патрубка радиатора отопителя…

…и снимаем его.

Снимаем уплотнительную прокладку.

Головкой «на 13» отворачиваем две гайки крепления отводящего патрубка рубашки системы охлаждения…

…и снимаем патрубок с датчиком температуры охлаждающей жидкости системы впрыска.

Снимаем уплотнительную прокладку патрубка.

При разборке клапанного механизма…

…подкладываем под тарелку рассухариваемого клапана упор — деревянный брусок.

Рассухариваем клапан (см. тут)…

…и вынимаем клапан из направляющей втулки головки блока цилиндров.

Таким же образом демонтируем другие клапаны.

Сборку и установку головки блока цилиндров проводим в обратной последовательности. Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом.

Собрав клапанный механизм,…

…наносим молотком с пластмассовым бойком удар по торцам клапанов для более надежной фиксации сухарей (деревянный упор при этом необходимо убрать из-под тарелки клапана).

Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок.

Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика.

Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла.

Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам.

Устанавливая головку на блок цилиндров, продеваем цепь за проволоку через отверстие в головке.

Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке.

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м); 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Замена топливной рампы на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Топливная рампа – она распределяет топливо по форсункам, кроме того в ней регулируется давление которое будет подано через форсунки в двигатель автомобиля, то есть можно сказать благодаря этой вещи автомобиль едет и не просто он едет, а едет без перебоев в работе двигателя, со временем рампы из-за плохого топлива засоряется, в этом случае её будет достаточно снять и промыть изнутри специальной жидкостью для очистки инжектора, но и заменить тоже её можно если деньги лишние есть, но всё же заменять рекомендуем только в случаях её деформации, когда в ней форсунки уже не держаться, когда фиксаторы их крепления спадают и т.д.

Примечание! Провести замену данной вещи не так то сложно, просто нюансы нужно кой какие знать, кстати некоторые люди для её замены даже ресивер с автомобиля снимают, на самом деле его можно и не снимать а сразу преступать к замене самой рампы, для осуществления этого вам понадобятся: Шестигранные ключи, а так же набор гаечных ключей, ну и отвёртки, в том случае если вы и ресивер снимать соберётесь (Со снятым ресивером рампу намного легче поменять и удобней, а если он будет установлен, то вы её тоже замените но просто это неудобно будет, но зато времени кучу сэкономите себе), то вам ещё накидные головки понадобятся, удлинитель к ним и вороток и ещё пассатижи пригодятся!

Где находится топливная рампа? За ресивером она располагается (Ресивер указан синей стрелкой), поэтому то во всех руководствах (Книгах) по ремонту автомобиля и говориться что нужно снимать ресивер с автомобиля чтобы он не мешал, но делать это или нет как мы вам уже сказали по вашему усмотрению, потому что рампа и без снятия ресивера прекрасно снимается, кстати для наглядности на фото ниже она указана красной стрелкой.

Когда нужно менять топливную рампу? Только лишь при её деформации, но со временем её чистить нужно, делается это с помощью специальной жидкости для очистки инжекторов (В автомагазине такую можно найти), а именно рампа снимается с автомобиля и все четыре форсунки ко всему этому с неё тоже снимаются (О том как снять форсунки, читайте подробно в статье: «Замена топливных форсунок на ВАЗ») и после чего внутренняя часть рампы промывается этой жидкостью (Жидкость в рампу можно вогнать через отверстия, где форсунки были установлены) от грязи и другого рода шлаков.

Примечание! Если что то с рампой случиться (Засорится или деформируется), то в этом случае симптомы будут следующем, автомобиль будет дергаться при езде, не будет набирать нормально обороты (Мощность упадёт), так же на холостом ходу двигатель может глохнуть, заводиться ещё плохо может, расход топлива так же увеличиться у него (Эти симптомы очень распространены и не только из-за рампы могут возникать, а и из-за бензонасоса, из-за форсунок, из-за регулятора давления топлива и т.д., поэтому если они у вас появятся, сразу ставить вердикт что именно рампа вышла из строя не стоит, потому что это и из-за других агрегатов могут быть проблемы)!

Замена прокладки ГБЦ

После выполнения ранее описанных этапов приступают к замене собственно прокладки на блоке цилиндров Шевроле. Прежде всего, демонтируют распределительный вал вместе с подшипниками, отсоединив их от шпилек ГБЦ. Чтобы не мучиться потом, выставьте метки с помощью храповичного ключа и снимите шестеренку вала.

Далее отсоединяют приводные рычаги клапанов двигателя Шевроле, а после – выворачивают гидроопоры.

  • отключите трубки маслопровода от гидравлических опор;
  • разъедините колодки датчиков дроссельной заслонки Нивы, РХХ (регулятор холостого хода), детонации, температуры ОЖ, а также проводов, ведущих к форсункам;
  • отвинтите кабели со свечей;
  • найдите датчик, контролирующий температуру тосола, сдвиньте на нем защитный колпак и отключите от него провод;
  • от выпускного коллектора отсоедините выхлопную трубу;
  • выкрутите болты, удерживающие на нем же впускной шланг, и уберите его в сторону;
  • отверткой ослабьте хомутики и отключите патрубки абсорбера, термостата, подводки жидкости к радиатору и печки;
  • отделите от ГБЦ трубки подачи топлива;
  • демонтируйте защитный щиток стартера и натяжитель цепи Шевроле;
  • открутите от мотора кронштейн насоса рулевого гидроусилителя;
  • уберите цепь распредвала и шестеренку.

После необходимо открутить все болты, крепящие ГБЦ – их 10. Для этого используют ключ типа E-Torx. Демонтируйте саму головку блока Шевроле (она тяжелая – лучше это делать с напарником).

Далее убирается старая прокладка. Она довольно сильно прилипает к основанию, потому придется ее фрагменты соскабливать – постарайтесь не оставлять царапин. Чистую поверхность дополнительно ошкурьте и убедитесь, что мусор не попал в каналы подачи охлаждающей жидкости.

На место ставится новая прокладка, на нее помещается головка цилиндров. Последняя фиксируется в определенном порядке. Чтобы все сделать правильно, сверяйтесь с этой схемой.

Предварительно болты фиксируются так, чтобы динамометрический ключ показал 20,0 Н·м. Окончательная затяжка делается с моментом не менее 70Н·м и не более 85. После этого болты в том же порядке дополнительно в два этапа проворачиваются ключом на 90 градусов.

Сборка мотора Нивы производится в обратном порядке. Не забудьте залить свежую охлаждающую жидкость.

Если у вас нет уверенности в собственных силах, то лучше доверить замену прокладки специалистам.

Виды неисправностей

Помимо того, что приведено выше могут появиться и такие проблемы при которых головка цилиндра требует полной замены, к ним относится:

  1. Когда нарушается герметичность каналов СО, и двигатель перегревается. Начинает появляется в водяной рубашке трещина, тем самым происходит смешивание с моторным маслом, что приводит к серьезным проблемам.
  2. Между блоком и привалочной поверхностью образуется коробление. При этом начинает уходить охлаждающая жидкость в двигатель и наружу. Данную неисправность устранить практически невозможно поэтому чаще всего требуется полная замена детали.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
