Задумывались ли вы когда-нибудь, как работает система, которая может спасти вас от аварии? Более 90% современных автомобилей оснащены системами помощи водителю, и система предупреждения столкновений – одна из самых важных. Ремонт системы предупреждения столкновений в китайском автомобиле может показаться сложной задачей, но с правильными знаниями и инструментами, это вполне реально сделать своими руками. В этой статье я поделюсь своим опытом и расскажу, как диагностировать, ремонтировать и настраивать эту важную систему безопасности.
Признаки неисправности системы
Честно говоря, заметить неисправность ADAS не всегда просто. Иногда система просто перестает работать, а иногда выдает ложные срабатывания. У меня было несколько случаев, когда система предупреждения столкновений начинала «видеть» препятствия там, где их не было. Это очень раздражает и может отвлекать от вождения. Важно понимать, что игнорировать признаки неисправности нельзя, ведь от этого зависит ваша безопасность.
Вот несколько признаков, которые могут указывать на проблемы с системой:
- Система не предупреждает о приближении к препятствию.
- Система выдает ложные предупреждения.
- На приборной панели горит индикатор неисправности системы.
- Система автоматически не тормозит при обнаружении препятствия.
- Радар или камера системы загрязнены или повреждены.
- Система отключается сама по себе.
- После ремонта или замены деталей система не работает корректно.
Необходимые инструменты и материалы
Для ремонта системы предупреждения столкновений вам понадобится определенный набор инструментов и материалов. Я всегда стараюсь иметь под рукой все необходимое, чтобы не тратить время на поиски в самый неподходящий момент. Представь, что ты уже готов начать ремонт, а оказывается, что у тебя нет нужного ключа! Это очень неприятно.
Вот примерный список:
- Диагностический сканер (для считывания кодов ошибок).
- Мультиметр (для проверки проводки и датчиков).
- Набор отверток и ключей.
- Пинцет.
- Изолента.
- Провода.
- Новые датчики (при необходимости).
- Очиститель для контактов.
- Калибровочное оборудование (в зависимости от модели автомобиля).
Таблица 1: Список необходимых инструментов и материалов
| Инструмент/Материал | Описание | Примерная стоимость | Необходимость | Замена |
|---|---|---|---|---|
| Диагностический сканер | Для считывания и удаления кодов ошибок | 5000 — 20000 руб. | Обязательно | Нет |
| Мультиметр | Для измерения напряжения, тока и сопротивления | 1000 — 5000 руб. | Обязательно | Нет |
| Набор отверток | Различные типы и размеры отверток | 500 — 2000 руб. | Обязательно | Нет |
| Набор ключей | Различные типы и размеры ключей | 1000 — 3000 руб. | Обязательно | Нет |
| Очиститель контактов | Для очистки электрических контактов | 300 — 700 руб. | Рекомендуется | Нет |
Меры безопасности
Работа с электрооборудованием автомобиля требует соблюдения определенных мер безопасности. Это очень важно, чтобы не получить травму или не повредить автомобиль. Я всегда отключаю аккумулятор перед началом любых работ с электрикой. Это поможет избежать короткого замыкания и поражения электрическим током.
Основные правила безопасности:
- Отключите аккумулятор.
- Используйте защитные перчатки и очки.
- Не работайте с электрооборудованием во время дождя или снега.
- Не касайтесь оголенных проводов.
- Будьте осторожны при работе с острыми инструментами.
- Убедитесь, что автомобиль надежно зафиксирован.
- Прочитайте инструкцию по эксплуатации автомобиля.
- Не проводите ремонт, если не уверены в своих силах.
Диагностика неисправности

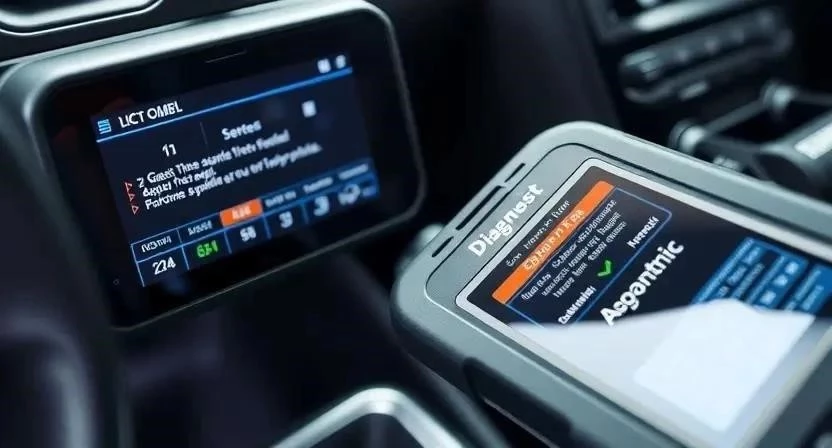

Первый шаг к ремонту – это диагностика неисправности. Я начинаю с визуального осмотра системы. Проверяю состояние проводов, разъемов, датчиков и камеры. Если есть видимые повреждения, то их нужно устранить. Затем подключаю диагностический сканер и считываю коды ошибок. Коды ошибок помогут определить, в чем проблема.
Пошаговая инструкция:
- Визуальный осмотр системы.
- Считывание кодов ошибок с помощью диагностического сканера.
- Проверка проводки и разъемов на наличие повреждений.
- Проверка датчиков на работоспособность с помощью мультиметра.
- Проверка блока управления системой.
- Проверка предохранителей.
- Проверка питания системы.
Таблица 2: Список кодов ошибок и их расшифровка
| Код ошибки | Описание | Возможная причина | Решение |
|---|---|---|---|
| C1121 | Неисправность радара | Загрязнение радара, повреждение радара, неисправность блока управления | Очистить радар, заменить радар, заменить блок управления |
| C1122 | Неисправность камеры | Загрязнение камеры, повреждение камеры, неисправность блока управления | Очистить камеру, заменить камеру, заменить блок управления |
| C1123 | Неисправность датчика | Повреждение датчика, обрыв проводки, неисправность блока управления | Заменить датчик, восстановить проводку, заменить блок управления |
| U0100 | Потеря связи с блоком управления | Обрыв проводки, неисправность блока управления | Восстановить проводку, заменить блок управления |
| B1001 | Неисправность системы калибровки | Неправильная калибровка, неисправность датчиков | Провести калибровку, заменить датчики |
Ремонт системы предупреждения столкновений
После диагностики можно приступать к ремонту. В зависимости от неисправности, ремонт может включать в себя замену датчиков, ремонт проводки, замену блока управления или калибровку системы. Я стараюсь начинать с самых простых решений. Например, если проблема в загрязненном датчике, то я просто очищаю его. Если проблема в обрыве проводки, то я восстанавливаю проводку.
Подробное описание процесса ремонта:
1. Замена датчика: Отключите аккумулятор. Снимите старый датчик. Установите новый датчик. Подключите аккумулятор. Проведите калибровку системы.
2. Ремонт проводки: Отключите аккумулятор. Найдите поврежденный участок проводки. Отрежьте поврежденный участок. Соедините провода с помощью клемм или изоленты. Заизолируйте соединение. Подключите аккумулятор.
3. Замена блока управления: Отключите аккумулятор. Снимите старый блок управления. Установите новый блок управления. Подключите аккумулятор. Проведите программирование блока управления.
4. Калибровка системы: Подключите диагностический сканер. Выберите функцию калибровки системы. Следуйте инструкциям на экране сканера. Убедитесь, что система откалибрована правильно.
Пример из жизни: У моего знакомого на Haval H6 система предупреждения столкновений начала выдавать ложные срабатывания. После диагностики выяснилось, что проблема в загрязненном радаре. Я просто очистил радар, и система заработала как новая. Это заняло всего 15 минут и не потребовало никаких затрат на запчасти.
Замена датчиков
Замена датчиков – это довольно простая процедура, но ее нужно выполнять аккуратно. Я всегда стараюсь использовать только оригинальные датчики или качественные аналоги. Дешевые датчики могут работать некорректно и привести к новым проблемам. После замены датчика необходимо провести калибровку системы.
Инструкция по замене датчиков:
- Отключите аккумулятор.
- Снимите старый датчик.
- Установите новый датчик.
- Подключите аккумулятор.
- Проведите калибровку системы.
Калибровка системы
Калибровка системы – это важный этап после ремонта или замены датчиков. Калибровка позволяет системе правильно определять расстояние до препятствий и реагировать на них. Я использую специальное калибровочное оборудование для калибровки системы. Если у вас нет такого оборудования, то лучше обратиться в сервисный центр.
Как правильно откалибровать систему:
- Подключите диагностический сканер.
- Выберите функцию калибровки системы.
- Следуйте инструкциям на экране сканера.
- Убедитесь, что система откалибрована правильно.
Возможные проблемы и решения
Во время ремонта системы предупреждения столкновений могут возникнуть различные проблемы. Я постараюсь рассказать о самых распространенных проблемах и способах их устранения.
- Проблема: Система не видит датчики. Решение: Проверьте проводку и разъемы. Замените датчики.
- Проблема: Система выдает ложные срабатывания. Решение: Очистите датчики. Проведите калибровку системы.
- Проблема: Система не тормозит автоматически. Решение: Проверьте блок управления. Замените блок управления.
- Проблема: Система отключается сама по себе. Решение: Проверьте питание системы. Замените предохранители.
- Проблема: После замены датчика система не работает. Решение: Проведите калибровку системы.
Стоимость ремонта в сервисе и своими руками
Стоимость ремонта системы предупреждения столкновений в сервисе может быть довольно высокой. Замена датчика может стоить от 5000 до 15000 рублей, а замена блока управления – от 10000 до 30000 рублей. Если вы решите ремонтировать систему своими руками, то вы сможете сэкономить значительную сумму денег. Однако, нужно помнить, что ремонт своими руками требует определенных знаний и навыков.
Таблица 3: Сравнение стоимости ремонта в сервисе и своими руками
| Вид ремонта | Стоимость в сервисе (руб.) | Стоимость своими руками (руб.) |
|---|---|---|
| Замена датчика | 5000 — 15000 | 1000 — 5000 (стоимость датчика) |
| Ремонт проводки | 3000 — 8000 | 500 — 2000 (стоимость материалов) |
| Замена блока управления | 10000 — 30000 | 5000 — 20000 (стоимость блока управления) |
| Калибровка системы | 2000 — 5000 | 0 (при наличии оборудования) |
| Диагностика системы | 1000 — 3000 | 0 (при наличии сканера) |
FAQ
Вопрос: Можно ли ремонтировать систему предупреждения столкновений самостоятельно?
Ответ: Да, можно, если у вас есть необходимые знания и инструменты. Однако, если вы не уверены в своих силах, то лучше обратиться в сервисный центр.
Вопрос: Какие датчики используются в системе предупреждения столкновений?
Ответ: В системе используются различные типы датчиков, такие как радар, камера и ультразвуковые датчики.
Вопрос: Как часто нужно калибровать систему предупреждения столкновений?
Ответ: Калибровку системы нужно проводить после замены датчиков или после ремонта системы.
Вопрос: Что делать, если система выдает ложные срабатывания?
Ответ: Очистите датчики. Проведите калибровку системы.
Вопрос: Где можно купить запчасти для системы предупреждения столкновений?
Ответ: Запчасти можно купить в специализированных магазинах или заказать онлайн.
Таблица 4: Мифы и правда о ремонте системы предупреждения столкновений
| Миф | Правда |
|---|---|
| Ремонт системы предупреждения столкновений очень сложный и требует специальных знаний. | Ремонт может быть довольно простым, если следовать инструкциям и использовать правильные инструменты. |
| Запчасти для системы предупреждения столкновений очень дорогие. | Стоимость запчастей может варьироваться в зависимости от модели автомобиля и производителя. |
| Калибровка системы предупреждения столкновений требует специального оборудования. | Да, для калибровки системы требуется специальное оборудование, но его можно арендовать или обратиться в сервисный центр. |
| Ремонт системы предупреждения столкновений может привести к потере гарантии. | Ремонт системы предупреждения столкновений может привести к потере гарантии, если он выполнен не в авторизованном сервисном центре. |
| Система предупреждения столкновений не нуждается в обслуживании. | Система предупреждения столкновений нуждается в регулярном обслуживании, таком как очистка датчиков и калибровка системы. |
