Установка бесконтактного зажигания на ниву

Замена модуля

Как снять и порядок подключения:

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Признаки неисправности

Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.

Не работают сразу два цилиндра. Это единственный признак, который, правда не всегда, но указывает на МЗ. Вероятность этого увеличивается, если одновременно не работают 1 и 4 или 2 и 3 цилиндры.
«Плавают» холостые обороты.
Диагностика показывает пропуски зажигания во всех цилиндрах.
С прогревом двигателя падает его мощность, появляются перебои в работе.
Загорается сигнализация CHECK ENGIN.

А еще интересно: Штатного типа автосигнализация Шевроле Нива

Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.

Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:

при несвоевременной замене вышедших из строя высоковольтных проводах
установке свечей зажигания не соответствующих модели автомобиля.
попадание влаги вследствие неправильно произведенной мойки

Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.

Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:

долго набираются рабочие обороты
плавающие обороты на холостом ходу
чрезмерная вибрация двигателя
рывки во время движения

Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Первым делом измерьте сопротивление между парными выводами вторичной обмотки. Для этого переведите тестер в режим омметра. Установите щупы на выводы к первому и четвертому цилиндрам, затем — ко второму и третьему

Здесь не имеет большого значения, какие именно цифры показывает дисплей (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичны. Если погрешность составляет больше 100 Ом, вы имеете дело с неисправностью «вторички», а значит, модуль подлежит замене

Следующим вариантом проверки должен стать «прозвон» колодки проводов, к которой подключается модуль. Отсоедините ее и переведите работу тестера в режим вольтметра. Один щуп установите на контакт А, второй — на массу двигателя. Попросите своего помощника запустить двигатель (или хотя бы покрутить стартером) и посмотрите на показатели дисплея. Напряжение должно находиться в районе нормальных 12 Вольт. Сделайте так же со вторым контактом.
Если напряжение вообще отсутствует, нужно проверить предохранитель. В данном случае смотрите три предохранителя на ЭБУ. Находится данный блок под торпедой, со стороны переднего пассажира. Крепления откручиваются крестовой отверткой. Предохранитель на модуль зажигания идет третьим сверху (самый нижний) и имеет номинал 7.5 А. Наряду с перегоревшим предохранителем причиной отсутствия электротока может стать нарушение контактов, коррозия, обрыв проводов.

Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Проводим регулировку своими силами

Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
Использовать стробоскоп и убедиться, что зажигание работает исправно.
Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Датчик Холла на ВАЗ 2107: его назначение, виды поломок и замена

Когда ломается датчик Холла на ВАЗ 2107, то это влечет за собой невозможность продолжать движение. Датчик Холла принадлежит к категории ключевых деталей бесконтактной системы зажигания, и если эта деталь начинает сбоить, то коммутатор перестанет подавать импульсы для возникновения искры. Чтобы устранить неисправность, необходимо подробно разобраться с предназначением и функционированием устройства.

Зачем нужен и как работает датчик Холла

В устройстве бесконтактной системы зажигания машины ВАЗ 2107 встроен такой элемент, именуемый датчиком Холла. Основополагающим его предназначением является способность выявлять угол расположения коленвала и распредвала силового агрегата. Датчик Холла не ставится на инжекторные модели семерок, ставится только на карбюраторные.

По значению этого прибора происходит подача импульсов напряжения на свечи зажигания. Функционирование этого элемента основывается на повышении напряжения в сечении провода, помещенного в магнитном поле. Элемент подключается тремя клеммами, две из которых обеспечивают подачу питания (плюс и минус), а третий контакт предназначен непосредственно для подачи сигнала. Такое название устройство получило за счет специального эффекта, который был выявлен ученым Холлом. В трамблере на валу расположена пластина, входящая в управление контроллера устройства.

Когда осуществляется работа мотора, то в прорезях происходит поочередная смена металла, а магнит, который находится внутри контроллера, начинает возбуждаться от колебаний магнитного поля. При этом контроллер формирует импульсы напряжения, выдаваемые коммутатором, и поступающие на катушку. Катушка, в свою очередь, осуществляет поднятие напряжения до высокой величины, и транспортирует его поочередно по бронепроводам на свечи зажигания

Зная особенности функционирования, надо разобраться с неисправностями, но перед этим немаловажно отметить, что расположен датчик Холла на ВАЗ 2107 в трамблере под крышкой. Чтобы произвести его замену, понадобится разобрать трамблер

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

Невозможность завести двигатель.
Неустойчивая и нестабильная работа мотора.
Возникновение рывков.
Двигатель начинает глохнуть.
Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Особенности проверки

Бесконтактное зажигание БСЗ на ВАЗ 2107 имеет датчик Холла, от исправности которого зависит нормальная работа ДВС. Если имеются подозрения на его неисправность, то надо проверить датчик Холла. Для этого имеются разные способы, на основании которых можно сделать вывод о пригодности элемента.

Для проверки элемента применяются следующие два способа:

Самый простой метод проверки — это установить заведомо исправный элемент. Если признаки неисправностей сразу исчезнут, значит, поломка обнаружена правильно, и успешно устранена. Недостаток этого способа в том, что необходимо предварительно приобрести исправный элемент.
Мультиметром произвести проверку соответствия напряжения на выходе датчика. На приборе включается режим измерения напряжения, после чего производится замер значения на выходе устройства. Величина должна находиться в пределах от 0,4 до 11 Вольт, и если это не так, то элемент следует заменить.
Имитация работы устройства. Схема проверки выглядит следующим образом — клемму элемента следует извлечь из разъема, а после этого включить зажигание. Теперь приступаем к имитации работы датчика Холла, для чего соединяются контакты 3 и 6 вывода коммутатора. Если будет возникать искрение, то элемент подлежит замене.

все полезное находится здесь

Система зажиганияДатчик-распределитель зажигания 3810.3706

1 – валик; 2 – корпус датчика-распределителя зажигания; 3 – защелка; 4 – бесконтактный датчик; 5 – корпус вакуумного регулятора; 6 – диафрагма; 7 – тяга вакуумного регулятора; 8 – опорная пластина центробежного регулятора; 9 – ротор распределителя зажигания; 10 – боковой электрод;

11 – крышка; 12 – центральный электрод; 13 – уголек центрального электрода; 14 – резистор; 15 – наружный контакт ротора; 16 – ведущая пластина центробежного регулятора; 17 – грузик центробежного регулятора; 18 – опорная пластина бесконтактного датчика; 19 – экран.

Схема проверки бесконтактного датчика на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм;

3 – вид на штепсельный разъем датчика-распределителя зажигания.

Схема бесконтактной системы зажигания

1 – выключатель зажигания; 2 – реле зажигания; 3 – коммутатор;

4 – катушка зажигания; 5 – датчик-распределитель зажигания; 6 – свечи зажигания.

Система зажигания – бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. Небольшая часть автомобилей с двигателем 1600 см 3 оснащалась микропроцессорной системой управления двигателем, которая здесь не описана.

Датчик-распределитель зажигания 3810.3706 — четырехискровой, с бесконтактным датчиком управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания. Начальный угол опережения зажигания при частоте вращения коленчатого вала 750–800 мин –1 должен составлять 1±1° до ВМТ.

Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок). Для того чтобы не ошибиться при сборке, бегунок устанавливается на опорную пластину центробежного регулятора только в одном положении. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Работа бесконтактного датчика основана на эффекте Холла. При включенном зажигании на датчик подается напряжение питания. При вращении валика датчика-распределителя через зазор датчика проходит стальной экран с прямоугольными вырезами. Пока в зазоре находится пластина экрана, с управляющего вывода датчика снимается напряжение, как только в зазоре оказывается вырез, напряжение на управляющем выводе резко падает. Таким образом, бесконтакный датчик за каждый оборот валика датчика-распределителя выдает четыре прямоугольных импульса (по числу вырезов в экране), что соответствует моменту зажигания в каждом из цилиндров двигателя.

Проверить работоспособность бесконтактного датчика можно, собрав схему, показанную на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Неисправный датчик ремонту не подлежит (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также визуально, после частичной разборки датчика-распределителя), проверьте осевой люфт валика и посадку экрана. При необходимости замените датчик-распределитель.

Система зажигания: бесконтактное зажигание

Итак, бесконтактная система повышает мощность двигателя, уменьшает расход горючего, снижает токсичность выхлопа и т.д. Это становится возможным благодаря тому, что разряд отличается более высоким напряжением (30 тысяч вольт.). В свою очередь, мощная искра позволяет смеси сгорать более эффективно и полноценно.

Если иначе, отсутствие контактов позволяет подать ток на первичную обмотку катушки зажигания через полупроводниковый коммутатор, в результате чего энергия искры больше и удается получить большее напряжение на вторичной обмотке катушки. В среднем, показатель составляет до 10 кВ;

Также электромагнитный импульсный работает лучше, чем контактная группа. Работа более стабильна на разных оборотах двигателя, агрегат отдает больше мощности и способен сэкономить до 1.0 литра топлива по сравнению с аналогами, оснащенными контактной системой зажигания.

Еще следует добавить, что обслуживать бесконтактное зажигание проще, так как сбои возникают не часто, а сама система нуждается в обслуживании намного реже. Бесконтактное зажигание не нуждается в чистке и регулировке.

Также для нормальной работы электронного зажигания требуется меньше энергии АКБ. Это значит, что «с толкача» двигатель удается завести даже тогда, когда аккумулятор сильно разряжен. Дело в том, что после включения зажигания компоненты практически не потребляют энергию аккумулятора.

Если сравнивать с контактным зажиганием, энергия в этом случае потребляется тогда, когда контакты прерывателя замкнуты, катушка зажигания греется даже при заглушенном моторе. По конструкции бесконтактная система зажигания включает в себя несколько элементов. Если рассматривается схема зажигания данного типа, она включает в себя:

питание;
выключатель зажигания,
датчик импульсов;
транзисторный коммутатор;
катушка зажигания;
распределитель;
свечи зажигания;

Распределитель зажигания соединяется со свечами посредством ВВ – проводов (высоковольтные свечные провода зажигания). На деле, устройство бесконтактной системы зажигания напоминает схему контактного зажигания, однако есть и отдельные элементы (датчик импульсов, транзисторный коммутатор).

Начнем с того, что датчик импульсов (импульсный датчик)создает электрические импульсы. Такие импульсы имеют низкое напряжение. Датчик может быть датчиком Холла, а также индуктивным или оптическим.

При этом самым распространенным в бесконтактной системе зажигания является датчик импульсов на эффекте Холла. В двух словах, датчик работает за счет появления поперечного напряжения в пластине проводника с электрическим током под действием магнитного поля.

Сам датчик Холла включает в себя постоянный магнит, полупроводниковую пластину с микросхемой, а также металлический экран с особыми прорезями. Через прорези в экране проходит магнитное поле, в полупроводниковой пластине возникает напряжение.

Также экран не позволяет магнитному полю проникать постоянно, в результате чего нет напряжения на полупроводниковой пластине. Получается, благодаря чередованию прорезей в экране создаются импульсы низкого напряжения.

Импульсный датчик соединен с распределителем, образуя единый датчик-распределитель. Датчик напоминает прерыватель-распределитель, приводится в действие от коленвала ДВС.

Еще одним элементом является транзисторный коммутатор. Данный элемент необходим для того, чтобы прерывать ток в цепи первичной обмотки катушки зажигания.

Прерывание осуществляется благодаря сигналам импульсного датчика (за счет чередующегося отпирания, а также запирания выходного транзистора).

Бесконтактная система зажигания карбюраторного двигателя ВАЗ-2110

Бесконтактная система зажигания состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания.

Для того чтобы не ошибиться при сборке, бегунок и крышка датчика-распределителя устанавливаются на датчик-распределитель только в одном положении, так же как и его валик.

В бегунке размещен помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную на рисунке 2.

Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра.

Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания).

Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм, регулируется подбором шайб) и посадку экрана на валике. При необходимости замените валик в сборе.

Неисправный датчик Холла ремонту не подлежит (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле.

На заведенном двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору.

Если теперь создать в шланге разрежение (можно ртом), обороты мотора должны возрасти, а при снятии разрежения – вновь снизиться.

Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг.

Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель и подавая разрежение к впускному штуцеру регулятора.

При этом пластина с датчиком Холла должна поворачиваться на угол 7±1°, а при снятии разрежения – без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах.

В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, при неисправности центробежного – заменить датчик-распределитель.

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Коммутатор проверяется осциллографом по специальной методике, он не ремонтопригоден.

Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

Катушка зажигания – типа 3122.3705 – сухая, с замкнутым магнитопроводом, или типа 8352.12 — маслонаполненная, с разомкнутым магнитопроводом.

Данные для проверки: сопротивление первичной обмотки при 25°С – 0,43±0,04 Ом (3122.3705) или 0,42±0,05 Ом (8352.12), вторичной обмотки – 4,08±0,4 кОм (3122.3705) или 5±1 кОм (8352.12). Сопротивление изоляции на массу – не менее 50 МОм.

Свечи зажигания – типа А17ДВР, или А17ДВРМ, или А17ДВРМ1, или их импортные аналоги (с помехоподавительным сопротивлением 4-10 кОм).

Высоковольтные провода – с распределенным сопротивлением 2550±270 Ом/м. Не следует прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме.

Запрещается также запускать двигатель или позволять ему работать с разорванной высоковольтной цепью (снятыми проводами или крышкой датчика-прерывателя) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.

Как исключение возможна кратковременная проверка системы зажигания «на искру», при этом контакт проверяемого высоковольтного провода должен быть надежно закреплен на расстоянии 5-10 мм от «массы» автомобиля. Нельзя удерживать провод руками или инструментом (даже с изолированными ручками).

autoruk.ru

Лада 4×4 3D › Бортжурнал › Прощаемся с трамблером

Конструктор под названием нива продолжает модернизироваться, и следующей немаловажной доработкой стала система зажигания. Какие минусы штатной карбюраторной системы? Если брать совсем сток, где стоит механический прерыватель, кулачек, промасляная ватка и все остальное-это просто жесть, абсолютно не надежная вещь в условиях внедорожья, от нее я сразу отказался как только купил ниву, и перешел на классическое зажигание на одном датчике холла и коммутаторе, все остальное осталось прежним, а именно трамблер с бегунком и промасляная катушка зажигания

В чем тут минусы? Мы уже ушли от прерывателя с постоянно обгорающими контактами, но у нас остался бегунок, который тоже является не очень то положительной вещью в системе зажигания, ведь на этих контактах теряется большая часть энергии искры, которая идет и так от слабой промасляной катушки. Цель-получить полностью безконтактное зажигание как на инжекторном моторе и увеличить энергию искры. Со времен владения ваз 2114 у меня осталась катушка зажигания (та что справа): Данная катушка “сухая” а значит более надежная, и имеет большую энергию искры(по этой причине на инжекторных моторах зазоры свечей больше чем на карбюраторных). За основу была взята эта схема:

Как видим здесь 2 датчика холла, работающих на свой коммутатор, а тот в свою очередь на свою катушку, на схеме в качестве катушек использованы газелевские катушки, но наша от 2114 это тоже самое, только в одном корпусе.

Но без специально доработаного трамблера катушка работать не будет. Нам нужно в трамблер встроить второй датчик-это не проблема абсолютно. Проблема чтоб все это ровно разместилось в трамблере и был сохранен вакуум корректор. Суть доработки-расположить второй датчик холла ровно под 90 градусов предидущему датчику, и вместо бегунка внедрить “бабочку”. Вот такой чертеж мне помог:

Но так как лень двигатель прогресса, мне не захотелось вырезать на бабочке такие сложные отверстия, я пошел другим путем-полностью все снял со штока трамблера, смонтировал оба датчика хола на текстолите 1.5мм, вставил все это в трамблер, поставил на место его в двигатель, упер шток до конца вниз(в грибок), а затем на глаз отметил горизонтальную полосу так, чтобы прорези в датчиках холла были на месте среза штока, и отрезал его болгаркой(резать нужно очень ровно, иначе потом бабочку перекосит). Далее в месте среза так же точно сверлим отверстие и режем резьбу м3.5. Затем по эскизу изготавливаем бабочку из обычного МАГНИТНОГО металла, никакая нержавейка и медь тут работать не будет должным образом. И как вы поняли эту сложную дырку я не выпиливал а просто просверлил отверстие под болтик м3.5. Далее путем подкладывания шайб под бабочку мы добиваемся зазора между полом и потолком датчика. Вот так это выглядит, часть текстолитовой шайбы пришлось убрать т.к. она мешала. Под коннекторы датчиков пропилены отверстия.

Источник

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
Ее минусовой вывод соединить на «массу»;
Включить зажигание – повернуть ключ в замке в положение «II»;
Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
При включенном зажигании вытащить центральный провод от катушки из трамблера;
Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
На несколько секунд включить стартер;
Если искра проскакивает – катушка исправна.

Устройство

Назначение

Система зажигания автомобиля Нива 21213 предназначена для качественного воспламенения горючей смеси. В понятие качество входят следующие свойства:

Воспламенение в нужный момент;
Скорость вспышки;
Чёткая работа.

Возникновение искры на свече в нужное время обеспечивается за счёт синхронизации работы системы зажигания с углом поворота коленчатого вала автомобиля Нива 21213. Скорость возгорания топлива зависит от качественной искры и её положения в камере сгорания. Чем больше площадь контакта искры со смесью, тем быстрее она загорится. Под чёткой работой понимается бесперебойная подача напряжения на свечи зажигания и образование искры.

Элементы системы

Понимание принципа работы отдельных узлов поможет в поисках неисправности. От узла переходят к конкретной детали, которую заменяют на новую.

Все составляющие части можно разделить на несколько групп:

Формирование искры;
Распределение;
Синхронизация.

Зажигание Нива 21213

Возникновение искры происходит за счёт электрического пробоя промежутка между электродами свечи. Для этого напряжение на ней должно быть достаточным. В процессе создания этого напряжения участвует ряд элементов:

Коммутатор;
Катушка зажигания;
Высоковольтные провода;
Распределитель;
Свечи.

Высокое напряжение поступает на центральный контакт распределителя. Вращающийся бегунок раздаёт напряжение на свечу соответствующего цилиндра, в котором и происходит воспламенение. Синхронизация работы системы зажигания реализована посредством датчика Холла. Он подаёт импульсы на коммутатор, при этом отсутствует механический контакт, поэтому система зажигания 21213 является бесконтактной. Металлический экран, проходя через датчик Холла, создаёт импульс для коммутатора. Таким образом, происходит распознавание момента начала создания высокого напряжения. Экран механически связан с распределительным валом и вращается синхронно с ним. Итак, синхронизация осуществляется следующими элементами:

Вал распределителя с экраном;
Датчик Холла;
Коммутатор.

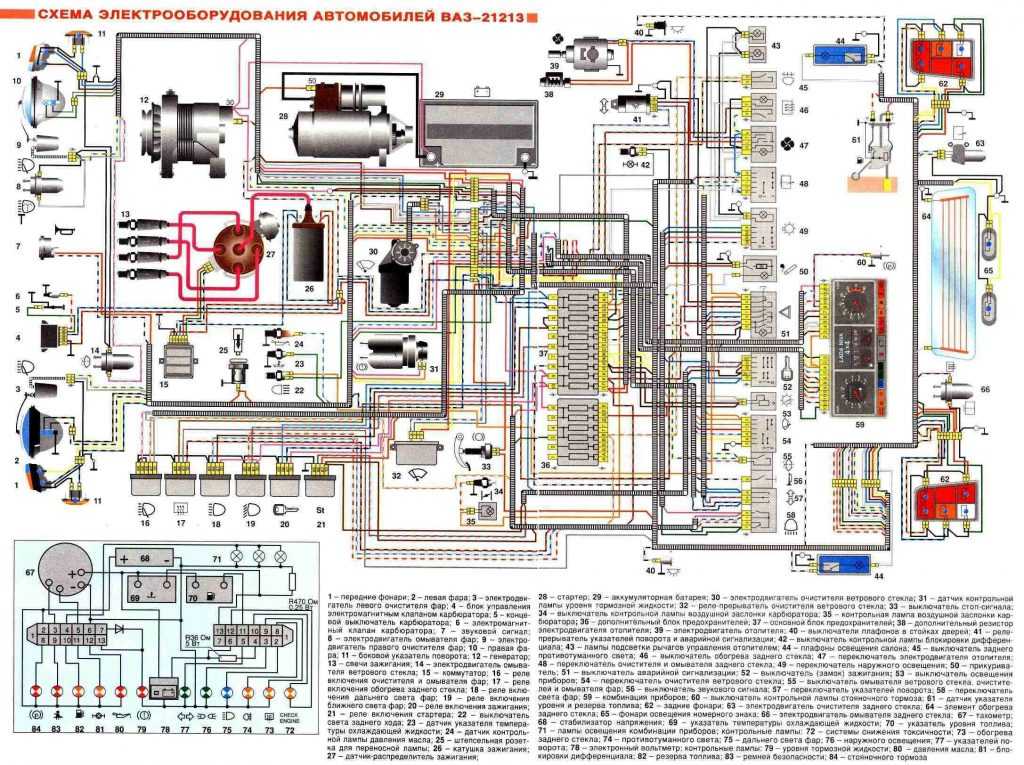

Схема электрооборудования Нива 21213

Кроме вышеуказанных элементов, система зажигания 21213 снабжена регуляторами угла опережения. Они изменяют угол при определённых условиях. Происходит коррекция работы двигателя. Это нужно для того, чтобы обеспечить оптимальные обороты при разной нагрузке. Вакуумный регулятор срабатывает от разрежения в диффузоре карбюратора, это зависит от положения дроссельной заслонки и оборотов двигателя. Центробежный регулятор изменяет угол в зависимости от оборотов. Его действие основано на центростремительном ускорении, чем оно больше, тем на больший угол будет опережение.
