Вакуумный усилитель тормозов: устройство, принцип работы, неисправности

Тормозные колодки Шевроле Нива

На передних колёсах Нива Шевроле применяются дисковые, а на задних — барабанные тормоза. Соответственно и колодки на них разные. Колодки являются основной рабочей частью тормозов, которые несут большую нагрузку и изнашиваются быстрее всех. При интенсивной эксплуатации автомобиля состояние колодок нужно проверять не реже, чем раз в полгода. Сегодня существует много разных отечественных и заграничных производителей колодок для автомобилей марки «Нива-Шевроле».

низкая температура нагрева при торможении;
не требуют прогрева в зимнее время;
не скрипят и не визжат даже при резких торможениях;
обладают большим сроком службы по сравнению с другими моделями.

К минусам этих колодок можно отнести только высокую стоимость, но цена соответствует качеству.

Если вам необходима информация о замене передних колодок, то вам .

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Проверка и регулировка регулятора давления

При неисправности регулятора давления во время интенсивного торможения возможна блокировка задних колес раньше передних, что приведет к заносу автомобиля.

Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Вам потребуются: отвертка, ключи «на 10» (два).

1. Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости.

2. Попросите помощника нажать на педаль тормоза.

3. При нажатии на педаль с усилием 70-80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.

Чтобы наглядно определить перемещение поршня, вставьте отвертку между регулировочным винтом и рычагом поршня. При движении поршня отвертка тоже будет перемещаться.

4. Если при нажатии на педаль тормоза поршень остается неподвижным, то регулятор давлениянеисправен и его следует заменить новым.

Регулировка привода регулятора давления задних тормозов необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески.

5. Для регулировки вывесите заднюю ось автомобиля.

6. Ослабьте контргайку 1 регулировочного болта 2.

7. Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня.

8. Заверните регулировочный болт еще на один оборот и затяните контргайку.

9. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.

Проверку проводите при торможении со скорости 30-40 км/ч.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
Автомобиль начинает троить;
Свечи зажигания перестают работать эффективно;
Расход топлива заметно увеличивается.

Вы сами прекрасно понимаете, что если шипит вакуумный усилитель тормозов у ВАЗ 2110, ничего хорошего в этом нет. Потому необходимо предпринять соответствующие действия. Это касается всех неисправностей, которые могут возникнуть.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.

Выполняется данная процедура следующим образом:

Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
После запуска педаль будет сама немного смещаться вперед.

Такая ситуация характерна только для исправного вакуумного усилителя. Потому если вакуум не образовался, проверьте места соединений и шланг на предмет герметичности, плюс изучите состояние обратного клапана. Часто причина кроется в разрушении или деформации резиновых компонентов, которые можно легко заменить.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
Аккуратно демонтируйте цилиндр от усилителя.
Отсоединять тормозные трубки не имеет никакого смысла.
Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
Теперь вы легко можете отключить тормозную педаль и усилитель.
Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Признаки неисправности ВУТ

Частичный выход вакуумного усилителя тормозов обязательно проявит себя, причем с худшей стороны и достаточно явно. Так, к симптомам неисправности усилителя относится:

Значительные усилия при нажатии на педаль тормоза. Чтобы почувствовать это на себе, можно при заведомо исправном «вакуумнике» и заглушенном моторе нажать на педаль четыре-пять раз. При последнем выжиме усилие на педали значительно возрастет. Иногда бывает обратная ситуация — педаль слишком мягкая. Это говорит о «завоздушивании» тормозной системы.
Влияние вакуумного усилителя на работу двигателя. Поскольку ВУТ берет разрежение из впускного коллектора, то в процессе торможения двигатель может изменять режим работы (хотя в нормальном режиме этого происходить не должно). Это происходит по той причине, что в коллектор подсасывается лишний воздух, влияющий на состав топливовоздушной смеси.
Вакуумный усилитель тормозов шипит. В частности, шипение происходит при выжиме педали. Шипящий звук явно указывает на наличие разгерметизации либо в самом вакуумном усилителе (например, при разрыве диафрагмы), либо же в его трубопроводе или в обратном клапане (например, при значительном износе его резиновых уплотнений).
Стук вакуумных насосов. Если выходит из строя механический вакуумный насос, то обычно признаком этого является гул, издаваемый его приводным штоком (также может появляется ошибка р1479). Если на машине установлен электрический вакуумный насос, то зачастую автолюбители сталкиваются с перегревом его приводного электродвигателя.
Стук при резком торможении. Причем звук носит инерционный характер, поскольку он вызван разбалтыванием крепления мембраны.

Соответственно, возникновение одного или несколько признаков прямо указывает автовладельцу на то, что необходимо проверить вакуумный усилитель тормозов и его составляющие.

Ошибка p1479

У современных автомобилей, оборудованных электронным блоком управления (ЭБУ) зачастую в памяти устройства формируется ошибка с кодом p1479 — “Вакуумная система усилителя тормозов механическая неисправность”. Сталкиваются с ней владельцы самых разных автомобилей — Audi, Volkswagen (Touareg, Passat), Ford и других. Причина возникновения ошибки в блоке управления могут быть самыми разными. Например, при подсасывании воздуха в шланге между впускным коллектором и непосредственно вакуумным усилителем тормозов.

Еще один распространенный вариант — результат замера величины вакуума датчиком разрежения. В частности, она возникает, если внутри вакуумного усилителя и/или его трубок появляется влага. Решение заключается в чистке и осушке трубок, в редких случаях — замена самого датчика.

Также имеет смысл проверить целостность предохранителя, идущего от управления до датчика. У каждой машины будет своя электросхема, поэтому в рамках данного материала конкретную информацию привести невозможно.

Еще вариант — работоспособность электровакуумного насоса. В частности его электродвигателя, крыльчатки, подшипников, крепления, колодки подключения, а также реле и предохранителя.

Выработка и другие дефекты дисков

Разновидностей выработки на тормозных дисках, из-за которых может слышаться гул при описанных условиях, бывает несколько. Первая из них — это так называемые борозды. Они хорошо видны невооружённым глазом, иногда даже прямо через колёсные диски. Появляются они там по всяким причинам. Наиболее очевидная — попадание между колодками и вращающимися дисками какого-либо абразива. Крупнозернистая пыль, песок, грязь, мелкие камушки. Всё это способно «прописать» круги на воде на дисках.

Вторая разновидность выработки — это выступающая кромка. К гулу при нажатии на тормоза такой дефект приводит, как правило, тогда, когда меняются колодки. Очень часто эти детали покупаются не по размерам, что, впрочем, не мешает их успешной установке. В результате колодки неправильно контактируют с дисками, могут перегреваться, неравномерно изнашиваться и закусывать друг друга

Что из этого приводит к гудению, на самом деле, неважно

Следующий дефект — коррозия. Наблюдается в виде небольших ямок прямо на рабочей поверхности дисков. При определённой степени тяжести тоже может стать причиной гула тормозов. Опять же, первопричиной является перегрев под нагрузками. Детали перегреваются, возникает гул, а также может ухудшаться эффективность торможения.

Следующая возможная проблема с дисками — это когда они сожжённые или подожжённые. Выявить такие можно по синим или переливающимся пятнам прямо на рабочей поверхности. Говорят такие «ожоги» о том, что тормоза однажды или неоднократно перегружались. Как результат, следует искать неадекватный износ или же деформацию. При любых раскладах это вполне может стать причиной, почему гудят тормоза.

Во всех перечисленных ситуациях «лечение болезни» одно и то же. Это замена тормозных дисков. Также следует понимать, что после совместной работы с дефектными дисками колодки тоже с большой долей вероятности приходят в негодность. Эксплуатировать их с новыми дисками не стоит. Лучше сразу заменить на новые. Благо, даже в качественном исполнении эти расходники не стоят космических денег.

Пару слов, наверное, стоит сказать о проточке дисков, к которой прибегает немало автолюбителей. Такой метод ремонта оправдан, к сожалению, только в 1 случае из 10. Да и то, если проточку доверили толковому токарю, а не пытались «выровнять» диск болгаркой прямо на машине. Последнее делать категорически не рекомендуется. Тормозная система — это механизм, которые не прощает неточностей. А болгарка и точность — это антонимы.

Как устранить проблему

Теперь поговорим об устранении причин падения оборотов.

Вакуумный усилитель

Вакуумный усилитель отремонтировать невозможно — только полностью заменить. Иногда мастера все же берутся за ремонт ВУТ, но это случается редко, да и не для каждого автомобиля это целесообразно. Ремонтировать шланг вакуумного усилителя также затруднительно — проще заменить на новый.

Бензонасос

Бензонасос можно попробовать отремонтировать. В механическом бензонасосе начинать нужно с замены диафрагмы и клапана, иногда меняется толкатель вместе с пружиной. При повреждении корпуса узел полностью меняют. Также полная замена нужна при углубленном ремонте.

В электрическом бензонасосе меняют щетки двигателя и пластиковую муфту. Если из строя вышел якорь, его перематывают.

Засор ГБО

Обычно фильтр электроклапана засоряется на авто с ГБО. Его можно прочистить или заменить. На некоторых моделях есть регуляторы «зима», «лето». Они должны быть выставлены в соответствии с сезоном.

Дроссельная заслонка

Если при диагностике выявлено, что заслонка засорена, весь дроссельный узел снимаем и чистим специальными спреями для чистки карбюратора.

В моторах с инжекторами чистим форсунки. Применяем очистительные присадки. Форсунки снимаем и промываем их в ультразвуковой ванне.

Не все эти процедуры можно провести в гараже — для осуществления некоторых придется обращаться в сервисный центр. Особенно это касается чистки форсунок.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
Запустить двигатель на холостых оборотах.
Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
Запустить двигатель и дать ему немного прогреться.
Несколько раз нажать на педаль тормоза.
Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

затяжка и общее состояние хомутов трубопровода ВУТ;
трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

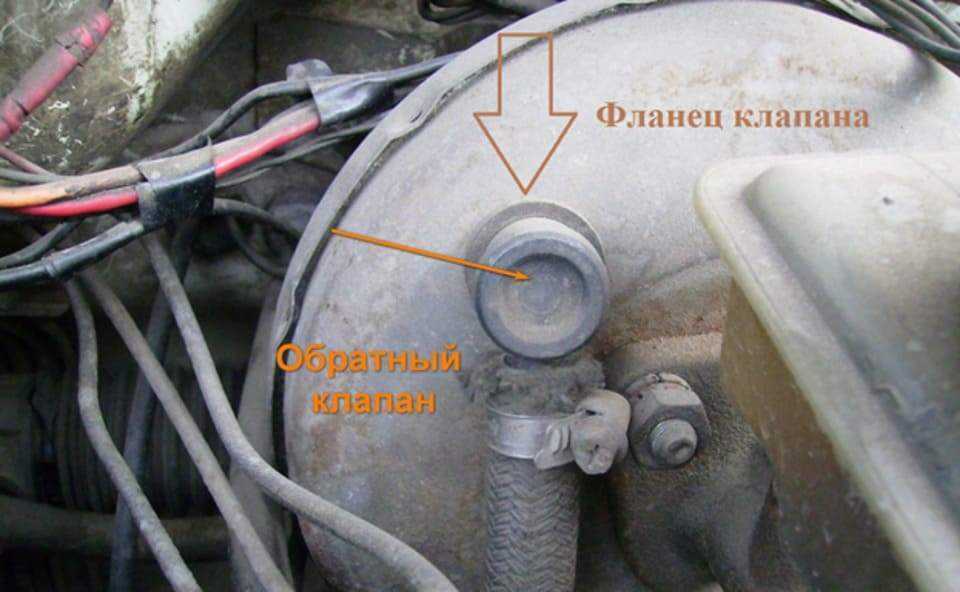

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

запустить двигатель и дать поработать около одной-двух минут;
до упора нажать на педаль тормоза и заглушить двигатель;
если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

Устройство ВУТ

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.
