4 основных способа проверки датчика распредвала на авто

Проверка датчика коленвала мультиметром

Датчик положения коленвала – это один из самых важных датчиков без которого ваш автомобиль попросту не заведется или движение на нем будет невозможным. Основная задача этого устройства – обеспечить синхронизацию между подачей топлива и моментом загорания искры на свечах.

Датчик коленвала

Итак, вы подозреваете неисправность ДПКВ. Первым делом вам нужно найти информацию по сопротивлению этого датчика для вашего автомобиля. После этого снять датчик и запомнить его положение по специальным меткам. Визуально оцените состояние рабочей части датчика. Она должна быть чистой и без механический повреждений. Если таковы имеются, то возможно отсутствует смысл в дальнейших действиях и датчик попросту нужно заменить.

Проверка датчика коленвала

После визуального осмотра проводите замеры сопротивления тестером. Для этого подключите его к рабочим контактам датчика и снимите показания. При исправном ДПКВ на экране прибора будут отображаться значения от 550 до 750 Ом. Настоятельно рекомендуем выяснить какие значения являются нормальными для вашего автомобиля.

Проверка датчика коленвала

Watch this video on YouTube

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Как проверить датчик детонации мультиметром

Датчик детонации топливной смеси представляет собой неразборный элемент внутри которого имеется пьезоэлектрический компонент. Когда в момент сгорания топлива происходит детонация, то она сопровождается некоторой ударной волной. Именно её засекает датчик детонации. В результате детонации на концах датчика появляется некоторый потенциал.

Строение датчика детонации

Данный тип датчика можно проверить на внутреннее сопротивление и напряжение. Сопротивление таких типов приборов равняется мегаомами. Следовательно вам нужно раздобыть книгу по эксплуатации вашего авто и найти нужные вам показания, а потом подключить омметр тестера на контакты и выяснить реальные данные.

Для проверки напряжение датчик полностью снимается с авто. Тестер переводится на режим милливольтов. Положительный щуп тестера подключаем на сигнальный провод, а отрицательный кладем на массу датчика в районе крепежного болта. После этого нужно аккуратно, с небольшим усилием ударить датчиком например об стол. В момент удара вольтметр зафиксирует наличие напряжение. Как правило, это 30-40 милливольт.

Виды манометров, их плюсы и минусы

Манометры для измерения давления в автопокрышках различаются по принципу действия. Существует два основных типа, которые имеют свои достоинства и недостатки:

Механические приборы

Это старшее поколение, постепенно замещаемое современными электронными новинками. Их работа основана на воздействии воздуха на согласованную систему штоков, шестеренок и пружин. Показания отображаются на специальной шкале. К этой группе приборов относятся стрелочные и реечные манометры.

Стрелочные – шестереночного типа со шкалой и стрелкой. Некоторые модели снабжены клапаном для спуска избыточного количества воздуха, что повышает их удобство

При выборе стрелочного манометра нужно обращать внимание на класс точности прибора, указанный в паспорте. Чем он выше, тем меньше погрешность при измерении

Стрелочный

Реечный

Основными достоинствами устройств этого типа являются:

• доступность и простота использования;
• относительно невысокая цена;
• надежная работа;
• хорошая точность показаний.

Из недостатков можно выделить следующие:

• ограниченные максимальные показания;
• увеличение погрешности измерений при приближении к максимальным для модели значениям;
• чувствительность к сырости и температурному режиму;
• необходимость перепроверять результаты.

Электронные устройства

Электронный манометр для измерения давления в шинах отличается от механических аналогов большей точностью выдаваемых показаний. Эти приборы оснащены жидкокристаллическим дисплеем, с которого легко считываются результаты измерений. Многие современные аппараты дополнительно имеют возможность производить замер температуры колеса.

Читать дальше: Хэтчбек что это такое

Из преимуществ этого класса приборов можно выделить следующие:

• высокая точность измерений;
• компактность, удобство и легкость самого устройства;
• оснащение дополнительными функциями (подсветка дисплея, фонарик, замер глубины протектора, несколько единиц измерения).

Цифровые манометры для измерения давления в шинах имеют и ряд недостатков :

• высокая стоимость;
• необходимость контролировать заряд батарейки;
• на холоде работа жидкокристаллического экрана ухудшается;
• при температуре воздуха ниже нуля, погрешность увеличивается.

Системы контроля давления

Альтернативой традиционным манометрам являются современные устройства и системы контроля давления в автомобильных шинах. К ним относятся:

Электронные датчики с радиопередачей. Устанавливаются на ниппель, выводят показания на бортовой компьютер при помощи радиосигнала. Очень удобны в использовании, обладают высокой точностью, контролируют температуру колес и соотносят с ней показатели давления, подают визуальные и звуковые сигналы. Однако, дороги и подвержены рискам кражи и вандализма

Колпачки-индикаторы. Устанавливаются на ниппели, информацию выдают визуально при помощи разноцветных выдвигающихся дисков. Удобны, точны, но ничем не защищены от вандалов

Дополнительное программное расширение для системы ABS. Контролирует зависимость радиуса колес от показателей давления воздуха в них. Информация о расхождении параметров с допустимыми значениями выводится на дисплей, подается звуковой сигнал

https://youtube.com/watch?v=HdYbXK5s6LM

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Почему не работает спидометр на Ладе Гранте, Калине и Приоре, и как с этим бороться?

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

В настоящее время существует три типа спидометров:

• механические;
• электрические;
• электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.

Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

С помощью ключа выкрутить винт крепления устройства к КПП.
Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений

Также необходимо проверить посадочное место и очистить его от загрязнений.
При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
Отремонтированный или новый спидометр устанавливаем на штатное место.
Собираем привод в обратном снятию порядке.

После окончательной сборки следует проверить работоспособность привода.

Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов.  На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Перед заменой следует проверить надежность креплений, которые идут на «массу», причина поломки может быть в этом.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

1. Руль нужно перевести в нижнее положение.
2. Далее откручиваются болты крепления.
3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
4. Крестовой отверткой откручиваем болты крепления центральной консоли.
5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
6. Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

 Загрузка …

Назначение и типы термодатчиков

Задача данного элемента схемы стиральной машины заключается в контроле температуры воды в баке. Датчик в режиме реального времени измеряет параметры, передает информацию в модуль управления, тот в свою очередь анализирует данные и при необходимости дает команду включить нагревательный элемент.

Современные стиральные машины могут комплектоваться датчиками трех типов. Каждый из них имеет свои особенности, преимущества и недостатки. Это: биметаллический элемент, газонаполненный термодатчик и электронный датчик-термистор.

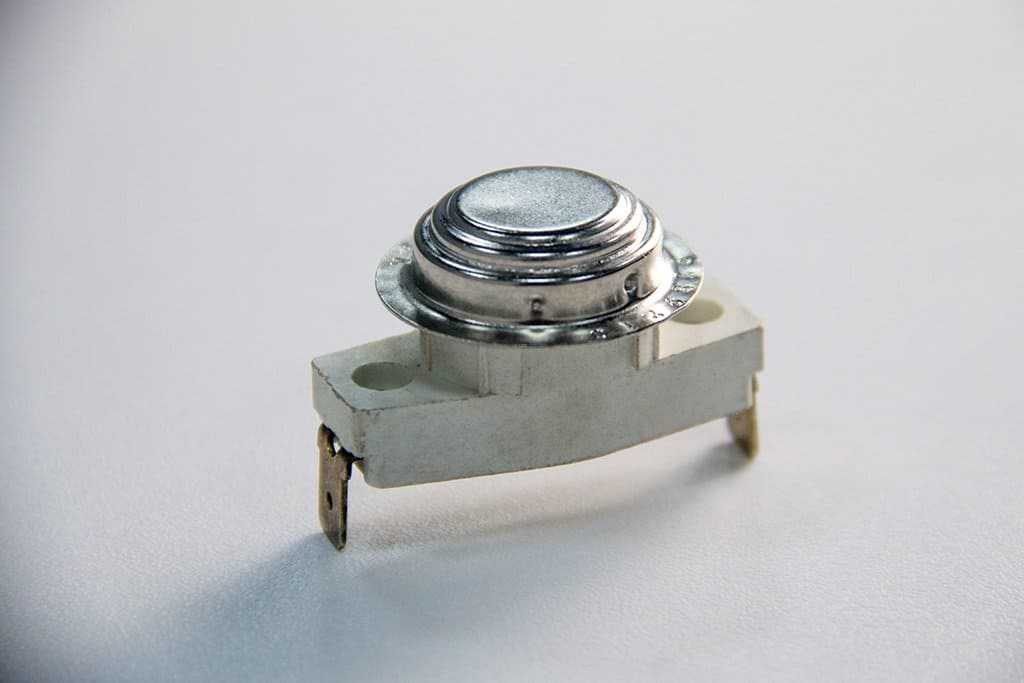

Биметаллический элемент

Это исключительно механическое устройство. Подвижным элементом датчика является пластина из двух металлов, один из которых имеет существенно больший коэффициент теплового расширения. При достижении заданной температуры пластина изгибается, замыкает или размыкает контакты.

Точно такой же элемент используется в утюгах, дешевых конвекторах и прочей нагревательной технике с функцией измерения температуры. Датчик отличается простотой и достаточной надежностью, но имеет невысокую точность и часто отказывает из-за окисления контактов.

Газонаполненный датчик

Термодатчик данного типа состоит из собственно датчика с герметичной трубкой наполненной газом, регулятора температуры и проводника, который их соединяет. Датчик устанавливается в бак, при изменении температуры возникает давление, которое воздействует на мембрану, замыкает и размыкает контакты, включая и отключая нагревательный элемент. Такие термодатчики встречаются в стиральных машинах Индезит старых выпусков.

Данный термодатчик отличает достаточно высокая точность измерения температуры, но он сложен в изготовлении и подвержен поломкам. Малейшее повреждение трубки ведет к полной потере функциональности и необходимости замены датчика.

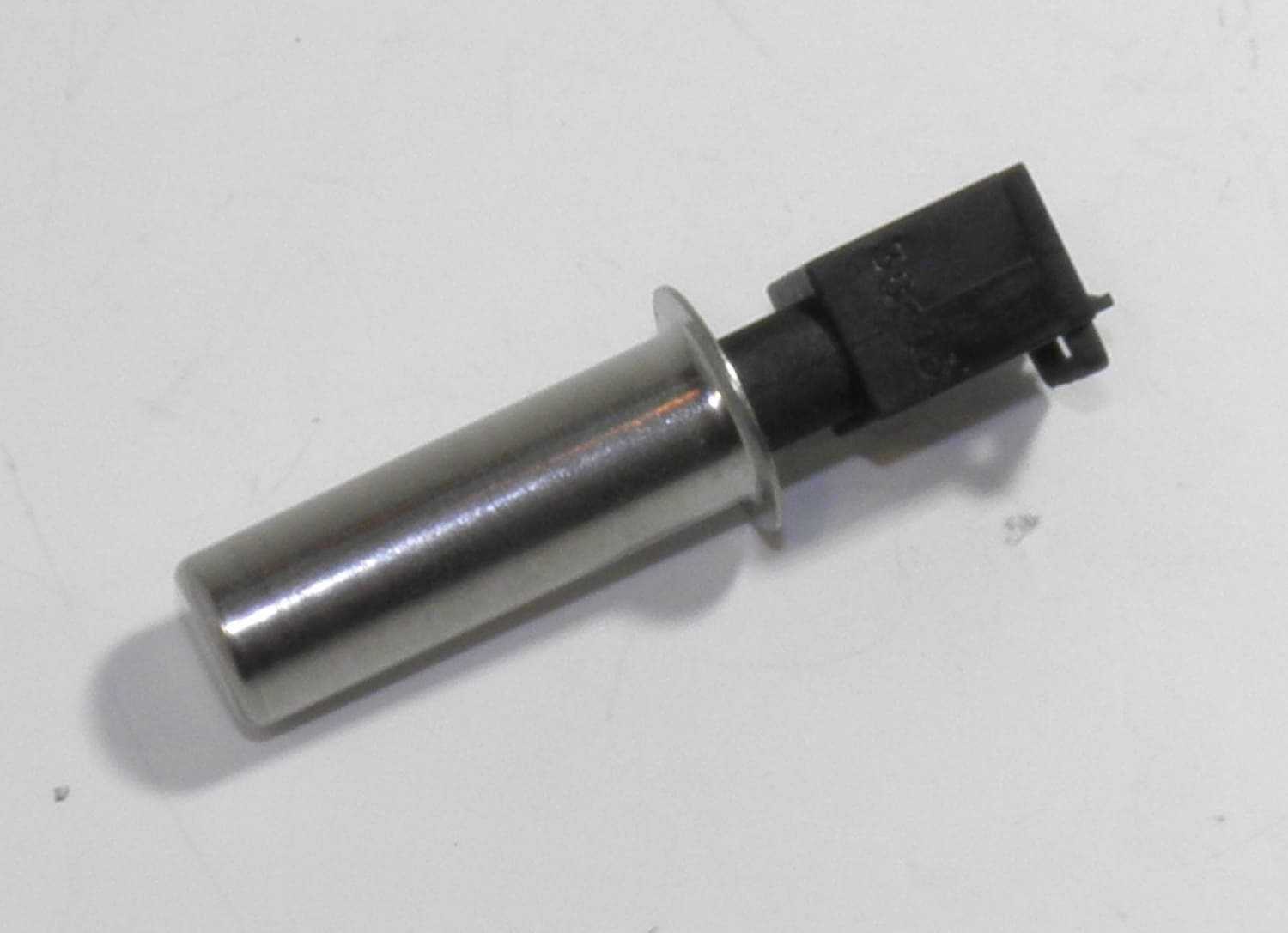

Термистор
