Схема управления двигателем газель некст эвотек

Электросхема проводки

На верхнем рисунке приведена бесконтактный вариант электропроводки автомобиля в цветном виде, на нижнем более старого образца.

Схема проводки УАЗ 3303 старого образца

На представленной выше отдельно приведена электросхема генератора УАЗ 3303

Схема, имеющая систему зажигания с контактами взята от 469. На схеме присутствует радиоприёмник, это интересно.

Электросхема УАЗ 469 аналогичная 3303 с контактной системой зажигания

В заключение привожу ещё одну от бортового УАЗ 33036 более нового, но ещё не инжекторного.

Как работает

Бортовой компьютер автомобиля объединяет в себе все функции управления, которые объединяют микропроцессорное зажигание. Различные универсальные датчики выполняют функции входных сигналов. Кварцевый резонатор, который имеет микропроцессорный блок управления, прерывает цепь низкого напряжения, в зависимости от положения угла опережения, для каждого цилиндра.

Во время работы мотора авто на главный блок управления поступает информация о нагрузке, температуре, детонации, напряжения батареи, информация о положении заслонки дроссельной, а также о положении коленчатого вала и частоте его вращения. Вся информация, которая подается от датчиков, поступает к преобразователю, который в свою очередь преобразует ее в электрические сигналы. Преобразователь должен передавать только сигналы в цифровой форме, так как микропроцессорный блок управления обрабатывает только числа.

Но, некоторые сигналы не нуждаются в преобразовании, так как поступают в виде импульсов (сигналы о положении и частоте вращения коленвала). После того, как блок управления получает данные от преобразователя, микропроцессор определяет УОЗ относительно карты углов, которая хранится в памяти.

Микропроцессорное зажигание обладает огромным преимуществом, так как его работа обеспечивает правильное управление зажиганием в зависимости от положения и частоты вращения коленвала, заслонки дроссельной, температуры в моторе и т.д. Так как микропроцессорная система зажигания не обладает механическим распределителем (трамблером), поэтому есть возможность обеспечить высокую энергию искры.

Видео «Обозначение элементов электросхемы в УАЗ»

Подробное обозначение всех датчиков и регуляторов электросхемы в салоне Буханки представлено на видео ниже (автор ролика — Xodor).

Не будет преувеличением назвать легендарную модель «452» родоначальницей целого семейства многоцелевых грузопассажирских автомобилей под брендом УАЗ. Это действительно так, и знатоки хорошо осведомлены, что схема электропроводки УАЗ 3962, узлы и трансмиссии модели 3904, а также других модификаций унифицированы с «452».

Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:

  1. Удачная конструкция служит основой для целого семейства автомобилей;
  2. Постоянная доработка и модернизация позволяет обновить модельный ряд;
  3. Унификация деталей и узлов снижает расходы на создание новых автомобилей.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

  1. Как автомобиль службы ГАИ;
  2. В качестве пожарной машины;
  3. Автомобиля скорой помощи;
  4. Продуктовой лавки;
  5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

  • Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
  • Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

  • Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
  • Защищала от пыли и грязи;
  • Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

  • органами управления системами автомобиля;
  • контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

  • от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
  • От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Схема подключения моторчика дворников уаз буханка

Стеклоочиститель – важная деталь любого автомобиля, обеспечивающая чистоту лобового стекла в любую погоду. Чтобы отремонтировать его при возникновении неполадок, нужно знать многое.

Какие особенности есть у стеклоочистителя УАЗ буханка?

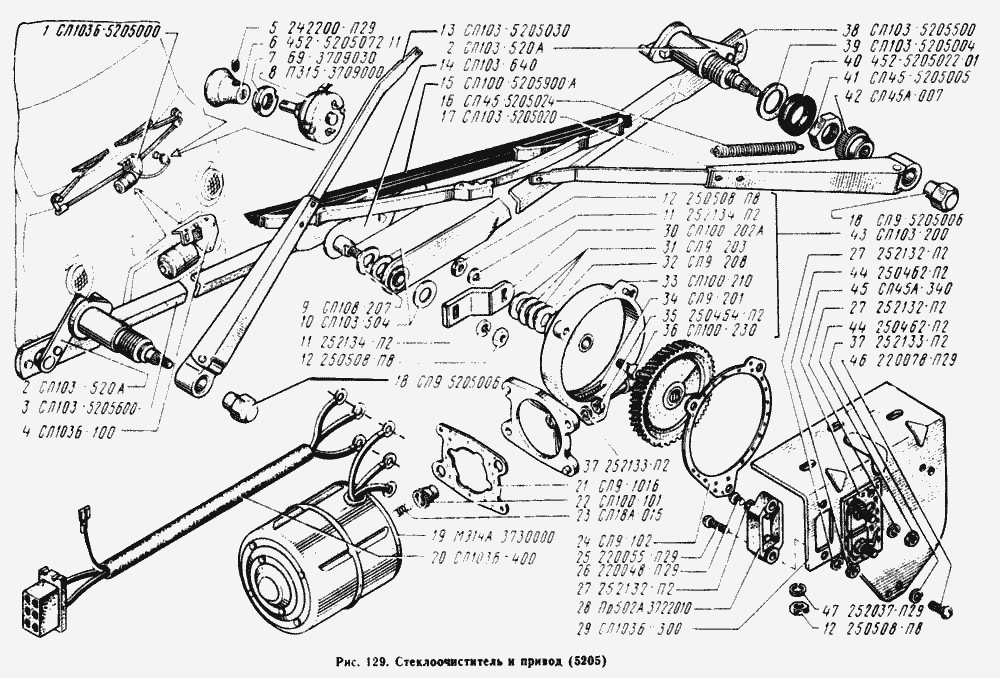

Рабочий стеклоочиститель буханки состоит из переключателя положения щеток, самих щеток, мотора, реле, переключателя режима и бачка омывателя лобового стекла.

Щётки стеклоочистителя, устанавливаемые на УАЗ производителем, небольшие – всего 330 миллиметров, из-за чего очищается недостаточная для получения хорошего обзора область. При необходимости щётки легко заменяются.

Для получения большего обзора с лобовой стороны зимой и осенью, когда стекло быстро загрязняется, многие владельцы буханок меняют не только щётки, но и костыли дворника – штатная деталь не позволяет поставить щётки длиннее 360 миллиметров.

Мотор стеклоочистителя буханки из-за возникающих неполадок (полная неработоспособность либо включение одного режима, из-за чего стекло очищается медленно) часто требует замены.

Найти рабочую деталь просто – многие используют моторы стеклоочистителя и от других автомобилей. Избавиться от неполадок можно и подключив мотор напрямую к жгуту переключателя щёток, но такой вариант исправления проблем с мотором работает не всегда.

Подключать стеклоочиститель в УАЗ буханка нужно с использованием схемы электроприбора

В процессе подключения особое внимание стоит обратить на жгут подрулевых – если какая-то з его составляющих будет нерабочей или сам жгут нестандартный, это обернется проблемами с подключением электроники

Прозвоните провода перед установкой для определения того, находятся ли они в рабочем состоянии. После сбора электроники мотора подключите к нему переключатель щёток и сами щётки. Проверьте всю конструкцию на наличие неполадок в работе.

Стеклоочиститель подключается по следующей схеме: от батареи аккумулятора проводится питание к выключателю зажигания и двигателю очистителя (одним проводом, питание ведется от выключателя непосредственно к двигателю).

Двигатель подключается к переключателю и реле стеклоочистителя. Реле также подключается к переключателю, а от самого переключателя отходит провод к насосу стеклоочистителя.

Замена проводки

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Двигатель ГАЗель 406 — это механизм, который необходим для преобразования энергии в механическую работу.

Общие технические характеристики

Как было указано выше, на 406 движке завод устанавливает совершенный карбюратор либо инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также регулирующую электронику, которая позволяет подстраивать карбюратор или инжектор под условия эксплуатации автомобиля.

Также на этих моторах установлен специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, поскольку при эксплуатации таких силовых агрегатах, они практически не перегреваются. Выхлопная и топливная система, глушитель, в зависимости от модификации, соответствуют стандартам Евро – 2, а также другим требованиям экологичности. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

  • Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
  • Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
  • Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

  1. В качестве массы используется кузов транспортного средства.
  2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

  1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
  2. Позволяет защитить салон авто от проникновения грязи и пыли.
  3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя. Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Источник

Микропроцессорная система зажигания на классику

Понятно, что контактная система, устанавливаемая в том числе и на вазовскую классику, еще находится в эксплуатации и не может конкурировать с МПСЗ. Но тут возникает очень интересный момент.

Здесь нужно сделать небольшое пояснение – скорость движения автомобиля влияет на момент появления искры в цилиндрах. Теоретически это происходит при нахождении поршня в ВМТ. Однако при движении на высокой скорости, из-за конечных параметров горения смеси, искрообразование должно начинаться немного раньше, чем поршень дойдет до ВМТ.

Фактически, она дает вторую жизнь старому автомобилю с карбюратором – его возможности конечно будут уступать современному автомобилю, но МПСЗ позволит значительно улучшить работу контактной системы с мотором и карбюратором.

Фактически трамблер выполняет только функцию распределения напряжения по свечам, а управление зажиганием осуществляет МПСЗ. Она представляет собой электронное устройство, выполненное на микроконтроллере, которое в зависимости от показания датчиков (Холла или положения коленчатого вала) выставляет нужный УОЗ.

Могут быть и другие подходы к реализации подобного управления, например по температуре двигателя или разрежению во впускном коллекторе. Но независимо от этого МПСЗ продается в виде комплекта, подготовленного для установки на конкретный автомобиль, содержащего нужные жгуты.

При всех изменениях, затронувших систему зажигания автомобиля, принцип ее работы в целом остался неизменным – формирование высоковольтного напряжения осуществляется прерыванием протекания постоянного тока в первичной обмотке бобины. За все время существования автомобиля создана не одна схема, позволяющая значительно улучшить процесс искрообразования, но именно МПСЗ совмещает старую систему зажигания, установленную на многие машины, и микропроцессорное управление, продлевая жизнь автомобилю. » alt=»»>

Что такое микропроцессорная система зажигания и чем она лучше?

Сегодня в современных автомобилях широко применяется микропроцессорная система зажигания, которая полностью исключает механические приспособления. Она используется для автомобилей с инжекторным двигателем. Можно сказать, что это — классика, которая изначально производилась еще тридцать лет назад для «ВАЗа». Как тогда, так и сейчас, ключевым элементом микропроцессорной системы является микропроцессор, который выполняет функции главного мозга. Основным преимуществом такой системы считают возможность регулировать углы опережения зажигания (далее УОЗ) посредством многих параметров. Также стоит отметить, что нет необходимости ее настраивать в процессе эксплуатации.

Немного истории

Известны такие основные системы, обеспечивающие воспламенение паров бензина в ДВС автомобиля:

  • контактная;
  • бесконтактная;
  • микропроцессорная система зажигания (МПСЗ).
  1. Контактная. Исторически это была первая попытка, она оказалась достаточно успешной и проработала много лет. Схема такой системы приведена ниже Принцип работы устройства прост – размыкание контактов прерывателя разрывает первичную цепь, из-за чего во вторичной обмотке бобины наводится высокое напряжение, которое распределителем направляется на одну из свечей зажигания. Это было простое, отработанное изделие, конечно со своими недостатками, которые устранялись по мере развития техники и элементной базы.
  2. Бесконтактная. Принцип работы в основном схож с предыдущим, но изделие является более надежным. В нем контактный механический прерыватель заменен электронными устройствами – коммутатором и датчиком. Схема такого изделия показана на рисунке
  3. Микропроцессорная система, не содержащая механических узлов и построенная целиком на электронных компонентах. Принцип работы так же остался неизменным, функциональная схема такого устройства показана на рисунке.

Это интересно: Вентиляция сидений автомобиля своими руками — описываем со всех сторон

Поиск неисправностей

UAZ Hunter Logbook Давление в шинах УАЗ Хантер На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

  1. В первую очередь, проверьте работоспособность АКБ.
  2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
  3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
  4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Батон Буханке друг, товарищ и Таблетка • DRIVER’S TALK

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

  1. Как автомобиль службы ГАИ;
  2. В качестве пожарной машины;
  3. Автомобиля скорой помощи;
  4. Продуктовой лавки;
  5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

  • Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
  • Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

  • Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
  • Защищала от пыли и грязи;
  • Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Авто-мото
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
