Как удалить припой оплеткой и другими средствами

Если возникли проблемы с подачей топлива и воздушной массы

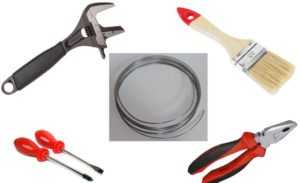

В этом случае подготовите отвертку с прямым наконечником, плоскогубцы, иглу и тонкую проволоку. Проблему подачи топлива фиксируют по возникновению пены и просачиванию ее сквозь основание сопла. Скорее всего засорился жиклер.

Ремонтные работы предполагают такую последовательность манипуляций:

  1. При наличии видимого небольшого зазора иглу аккуратно вставляют в калибровочное углубление и прочищают ею топливную трубку.
  2. Если положительного результата не намечается, жиклер снимают.
  3. Проволоку размещают в отверстии топливной трубки.
  4. Далее открутите вентиль.
  5. Залейте в канал бензин. Проделывайте манипуляцию бережно и неторопливо.
  6. Соберите конструкцию в единое целое, поставьте на место жиклер.
  7. Если из-под штока появилось пламя, погасите огонь.
  8. Демонтируйте рукоятку вентиля и в заборной игле замените изношенную сальниковую набивку новой.

Если в паяльной лампе нарушены показатели давления воздуха на внутренней поверхности камеры, ремонт осуществляют исходя из каналов, которые функционируют для подачи воздушной струи. Мастеру следует удалить нагар, залив каналы трихлорэтиленом. После, чтобы вымыть образованную на стенках ржавчину, промойте каналы кислотой, высушите, продув сжатым воздухом.

Работы выполняют в специальных перчатках. Глаза тоже лучше защитить очками.

Видеоинструкцию, как ремонтировать паяльную лампу своими руками, можно посмотреть дальше: Как избежать регулярного ремонта

Чтобы к ремонту паяльной лампы прибегать нечасто, необходимо придерживаться инструкции к использованию агрегата. Мы привыкли включать паяльную лампу в помещении. Но тогда следует помнить, что в работающем состоянии инструмент должен находиться не дольше 15-30 минут. После использования комнату тщательно проветривают.

При том, что конструкция паяльной лампы проста, в ней тоже возникают неполадки, мешающие нормальной работе. А при наличии некоторых неисправностей, использовать паяльную лампу запрещено. Но в большинстве случаев ремонт несложно провести самостоятельно своими руками, что позволит устранить простои в работе и сделать использование инструмента безопасным.

Самые распространенные неисправности у паяльной лампы проявляются следующим образом:

  • в корпусе отсутствует или быстро понижается давление, необходимое для нормальной работы;
  • отсутствует пламя ввиду того, что струя топлива из форсунки не отвечает необходимым параметрам;
  • топливо просачивается через стыки и уплотнения;
  • вместо разбрызгивания из жиклера вытекает струя.

Некоторые неисправности можно устранить, имея под рукой необходимый инструмент. Обычно работы по ремонту заключаются в чистке отдельных узлов.

Иногда поломка настолько серьезна, что отремонтировать инструмент без запчастей, применяемых для паяльной лампы, невозможно. К счастью, в хозяйственных магазинах и на специализированных сайтах в Интернете можно найти множество ремкомплектов.

Причиной отсутствия давления в лампе может быть неисправный насос. Его заменяют или ремонтируют своими руками. Быстрое понижение давления происходит, если негерметичны резьбовые соединения, рабочий и предохранительный клапаны.

Проблема решается заменой прокладок, очисткой поверхностей крышек и клапанов, соприкасающихся с корпусом.

Пламя горелки отсутствует, если струя топлива, выходящая из форсунки, очень слабая или прерывистая. Это может произойти вследствие загрязнений, попавших в лампу с некачественным топливом. В этом случае необходимо прочистить все каналы и жиклер подходящими инструментами и промыть лампу чистым бензином.

Топливо просачивается через уплотнения регулировочного крана, если утратила свои свойства сальниковая набивка, которая является герметизирующей прокладкой между корпусом и вентилем крана. Ремонт неисправности заключается в разборке крана и замене сальниковой набивки.

Если топливо вытекает струей из горелки, причина, скорее всего в том, что отверстие жиклера не соответствует норме. До этого нужно убедиться, что инструмент действительно хорошо прогрет. Если при прогреве неполадки подобного рода повторяются, необходимо заменить жиклер горелки.

Почему появляется течь

Течь в рассматриваемом устройстве может возникать лишь по двум причинам: вследствие механического повреждения и из-за коррозионных процессов, происходящих внутри трубок. В первом случае это может быть воздействие на соты или бачки постороннего предмета. Такое обычно случается в результате дорожно-транспортных происшествий, наезда на высокий бордюр, удара камня и т. п. Здесь все понятно. Визуальный осмотр позволит точно определить место повреждения, а также оценить возможность ремонта. С коррозией немного сложней. Чтобы не ошибиться и запаять радиатор охлаждения там, где нужно, потребуется провести несколько нехитрых действий для обнаружения проблемной зоны или даже зон. Дело в том, что коррозионные повреждения могут возникать в нескольких местах одновременно.

Ошибка №4 Применение паяльника не по назначению.

Запомните,
паяльник предназначен для пайки жил эл.проводки, светодиодной ленты,
компонентов радиодеталей или электронных плат. Им нельзя плавить и снимать
изоляцию с ПВХ провода.

Это не только не эстетично, но и портит сами жилы. Расплавленный пластик попадает между проволочек и застревает там.

Нормально залудить такие жилы уже не получится. Хотя у некоторых по этому поводу имеется совсем другое мнение.

Также паяльником для радиолюбителей не стоит запаивать дырки в пластиковых трубах, и тем самым пытаться устранить в них течь.

Применяйте каждое устройство по своему назначению и у вас не возникнет никаких неприятностей. Хотя как говорит народная примета – “Если вы связаны, ваш рот заклеен скотчем и вы видите перед собой человека с паяльником, то это скорее всего к неприятностям.”

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием — она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния — так окисление проходит медленнее.

Способы лужения медного жала:

  1. Канифолью. Способ дымный, поэтому в жилом помещении провести его сложно и опасно для здоровья. Лучше воспользоваться балконом. Зачищенное основание погружают в баночку с канифолью и кладут туда немного припоя. Он моментально покроет жало и не даст ему окислиться. После процедуры кончик жала протирают толстым натуральным сукном, но аккуратно, чтобы не обжечь пальцы. Припой вотрётся в медь. Процедуру выполняют после длительного хранения паяльника.
  2. Способ натирания поверхности оловом. Чистое основание немного разогревают и макают в канифоль. Затем поверхность натирают оловом. Процедуру повторяют несколько раз. Защитный слой закрепляют натиранием о сукно. Результат можно получить без дыма в любом помещении.

Что нужно для хорошей пайки

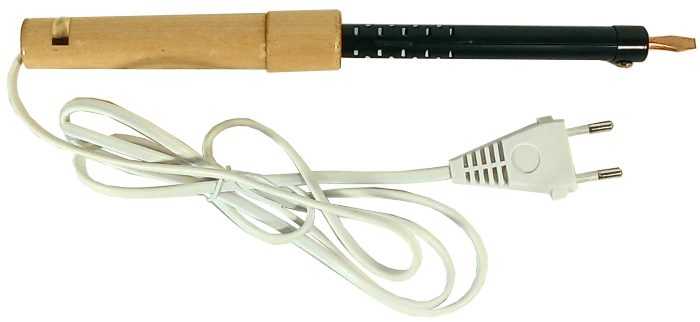

2. Паяльник ЭПСН 40-65 ватт с жалом заточенным под острый конус, для демонтажа микросхемы, с применением сплава Розе или Вуда. Паяльник, мощностью 40-65 ватт, должен быть включен обязательно через Диммер, устройство для регулирования мощности паяльника. Можно такой как на фото ниже, очень удобно.

3. Сплав Розе или Вуда. Откусываем кусочек припоя бокорезами от капельки, и кладем прямо на контакты микросхемы с обоих сторон, в случае если она у нас, например в корпусе Soic-8.

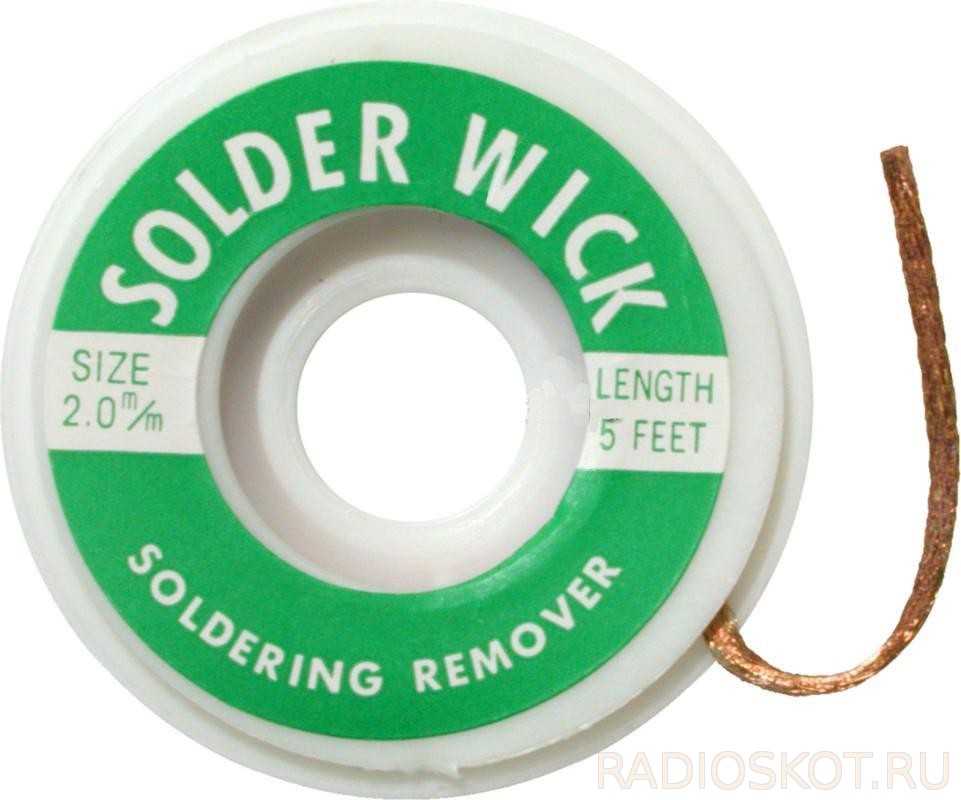

4. Демонтажная оплетка. Требуется для того, чтобы удалить остатки припоя с контактов на плате, а также на самой микросхеме, после демонтажа.

5. Флюс СКФ (спиртоканифольный флюс, растолченная в порошок, растворенная в 97% спирте, канифоль), либо RMA-223, или подобные флюсы, желательно на основе канифоли.

6. Удалитель остатков флюса Flux Off, или 646 растворитель, и маленькая кисточка, с щетиной средней жесткости, которой пользуются обычно в школе, для закрашивания на уроках рисования.

7. Трубчатый припой с флюсом, диаметром 0.5 мм, (желательно, но не обязательно такого диаметра).

8. Пинцет, желательно загнутый, Г — образной формы.

Как исправить микротрещины в пайке

Исправить микротрещины в припое чаще всего очень легко – нужно провести качественную пайку с хорошим флюсом.

Контакты DIP-корпусов микросхем и выводов радиодеталей можно пропаивать с твердым, гелевым или жидким флюсом. В любом случае он смачивает спаиваемые поверхности и способствует растеканию припоя. Также выводит примеси и воздух из полостей на поверхность припоя. После пайки лучше смыть.

Многие дефекты пайки SMD компонентов устраняются быстро и просто. Контакты SMD элементов лучше пропаять с гелевым или жидким флюсом, избегая образования лишнего скопления припоя. Жидкий или легче смыть после пайки.

Дефекты контактов BGA микросхем очень плохо поддаются исправлению без снятия микросхем с платы. Известна популярная методика прожарки и шатания микрочипов с гелевым или жидким флюсом. Однако такая процедура помогает ненадолго. Дело в том, что примеси и воздух из полостей в припое не может выйти при тех силах поверхностного натяжения, которые есть в шариках припоя. Даже с учетом повышения текучести за счет флюса.

Поэтому опытные мастера рекомендуют снимать микросхемы, удалять дефектные шарики припоя и формировать . После подготовки контактов к пайке, монтаж осуществлять лучше всего на с соблюдением термопрофиля.

Посмотрите, как проводится профессиональная пайка:

Мастер Пайки с Вами.

Комплектующие самодельного прибора

Для самостоятельного изготовления отсоса подходят обычные электропаяльники с выходной мощностью, достаточной для расплавления любых марок припоя (65 Ватт будет вполне достаточно).

Для обустройства отсосного механизма потребуются следующие комплектующие детали:

  • достаточно толстое паяльное жало;
  • трубка медная диаметром порядка 6 или 8 миллиметров;
  • медный или латунный тройник обжимного типа (его можно снять с разобранного старого холодильника или купить на газовой заправке);
  • детская спринцовочная колба из резины, приобрести которую можно в любой аптеке;
  • и, наконец, подходящий по размеру штуцер от велосипедного насоса (или наконечник шариковой ручки) и пробка от винной бутылки.

Помимо всего перечисленного для сборки отсоса припоя потребуется изоляционная лента.

Последовательность действий на примере смд-компонента

Температурный режим на паяльном фене устанавливают в пределах 345-350 градусов при помощи регулятора. Потом наносят флюс на подлежащую замене деталь, и приступают к медленному «прогреву».

Напор воздуха в процессе не должен быть чересчур сильным, в противном случае есть риск сдуть рядом стоящие элементы. Виновника поломки продолжают греть до начала плавления припоя, что сразу будет заметно.

На прогрев может уйти минуты три, и это нормально, спешка не нужна. При продолжительном «упорстве» припоя нужно добавить градусов 5.

После разжижения припоя осторожно демонтируют смд деталь

В процессе важно не ушатать компонентов-соседей, так как они наверняка потеряли устойчивость из-за расплавления удерживающего их припоя

По завершению операции медной оплеткой нужно выполнить зачистку «пятачков» (контактных площадок), потом обеспечить мелкие бугорки на тех же местах паяльной пастой или припоем.

Исправный smd укладывают на старое место при минимальном количестве флюса. Греют деталь паяльным феном до кондиции, когда припой ярко заблестит, растекаясь по каждому из контактов.

Распайка планарных деталей

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным  средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем — AKV.

   Форум по обсуждению материала ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК

В каком направлении течет ток — от плюса к минусу или наоборот? Занимательная теория сути электричества.

ВОЗМОЖНОСТИ БЕСПРОВОДНОГО ПИТАНИЯ

Про использование технологии беспроводного питания различных устройств.

Бензиновые и керосиновые

Паяльная лампа, работающая на керосине, так же как и бензиновая, состоит из резервуара, в котором топливо сжимается до нескольких атмосфер, и горелки. При сжатии топливо частично перемешивается с воздухом.

Резервуар и насос

Резервуар имеет объем 1-2 литра. В его корпус встроены заливная пробка, насос для создания давления и трубка, которая соединяет корпус с горелкой, обеспечивая подачу топлива к последней.

Чтобы использовать максимальное количества топлива из резервуара и сократить количество заправок, свободный «приемный» конец трубки находится почти у дна. Все части встроены в резервуар таким образом, чтобы обеспечить герметичность.

Насос простейшей конструкции представляет собой цилиндр с поршнем. На нижнем конце цилиндра имеется простой обратный клапан, не позволяющий воздуху из резервуара выходить наружу.

Поршень представляет собой чашевидную манжету, которая сжимает воздух при движении к клапану цилиндра, и при движении в обратном направлении пропускает воздух, заполняя им цилиндр.

Устройство горелки

Горелка состоит из форсунки, регулировочного крана, трубки-эжектора и чашки для розжига. Из форсунки топливо под давлением впрыскивается в трубку, в которой смешивается с воздухом, захватываемым из ее тыльного отверстия.

Чтобы обеспечить полное сгорание топлива, его предварительно надо подогреть. Обеспечивается это благодаря конструкции трубки-эжектора. Топливо под давлением, прежде чем достигнуть сопла форсунки, нагревается в «рубашке» трубки, внутри которой горит пламя.

Первоначальный нагрев трубки осуществляется при подготовке лампы к работе путем зажигания топлива в чаше. Регулировочным винтом обеспечивается необходимая температура пламени посредством ограничения количества впрыскиваемого топлива.

Требования к топливу

Топливо для использования в паяльной лампе должно быть чистым, иначе механические примеси могут способствовать засорению форсунки.

По этой же причине рекомендуется использовать бензин с низким октановым числом, так как он содержит меньшее количество присадок.

В случае засора отверстия, его можно прочистить мягкой проволокой подходящего диаметра. Стальную проволоку использовать не стоит, чтобы не повредить форсунку, изменив ее геометрию. Очень часто в комплекте к бензиновым и керосиновым паяльным лампам прилагается специальная прочистка из проволоки.

https://youtube.com/watch?v=gbZ-HmK5O9g

Разница между и на керосине заключается в диаметре отверстия форсунки. К тому же в старых конструкциях керосиновых паяльных ламп внутри эжектора располагался небольшой змеевик, позволяющий интенсивнее разогревать топливо. Такая конструкция являлась следствием того, что температура горения керосина несколько ниже, чем бензина.

Начало и окончание работы

Для начала работы устройство необходимо заправить топливом в количестве не более 2/3 объема топливного резервуара, создать давление при помощи насоса.

Затем следует заполнить топливом чащу горелки и аккуратно поджечь его. По мере прогрева горелки медленно открывать регулировочный кран и увеличивать давление в резервуаре.

Когда струя топлива воспламенится, сопло форсунки необходимо направить в несгораемую тугоплавкую поверхность, например в кирпичную стену или лист асбеста. Это ускорит прогревание горелки.

После окончания работ пламя гасится прекращением подачи топлива в форсунку. Только после остывания лампы можно открывать резервуар с топливом. Заправлять лампу разрешается, если ее температура не превышает 50 ℃.

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем реклама. Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится — покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Используемые инструменты

Для реализации процедуры выпаивания потребуются следующие инструменты:

  • паяльник (в принципе при определенной сноровке его можно заменить иным источником тепла, но лучше паяльника пока никто ничего не придумал);
  • медицинский пинцет среднего размера (используется как держатель, заодно в ряде случаев выполняет функции теплоотвода).

Паяльник лучше взять с регулятором температуры в составе паяльной станции типа показанной на рисунке 1.

Пинцет при работе иногда заменяют на медицинский зажим или обычный крокодил.

Рисунок 1. Паяльная станция для радиомонтажных работ

Типичный вид печатной платы со стороны пайки показан на рисунке 2. Поэтому необходимо помнить о том, что припой не только обеспечивает электрический контакт выводов детали с токоведущими дорожками печатной платы, но и осуществляет первичное механическое крепление детали.

Рисунок 2. Вид печатной платы со стороны контактов

Для удаления излишка припоя используются такие приспособления как:

полые медицинские или специализированные иглы;

  • отсос;
  • медная оплетка.

Оплетка обычно поставляется на небольших бобинах, рисунок 3 и покупается в специализированных магазинах.

Рисунок 3. Оплетка для выпаивания радиодеталей

Наибольшую эффективность удаления припоя обеспечивает отсос, рисунок 4, но его необходимо приобретать отдельно.

Рисунок 4. Отсос для припоя

43 thoughts on “Трубчатое жало. Вариант 2”

Прикольно, только теперь надо купить термоотсос Хотя мне и обыкновенного, пластикового хватает )

Как ты им умудряешься? Я как ни старался нифига им сделать не мог.

Отсос впритык к паялькику. Нагрел — нажал. Все просто Только лучше не касаться наконечником отсса, паяльника. Он хоть и фторопластовый, но при этом превращяется в щетку Да и стоит 15 грн (

пользуюсь отсососом времен ссср корпус дюраль как шприц весь разборный если манжет мазать селиконом от ксеоксов вытягивает два слоя с КНД и Р носик только текстолит одеваю термо резинку

ПОэтому я и добавил про диммер. Дело в том, что греется он и вправду адски. Субьективно — градусов до 450 — 500. Но если его ограничить, то и выгорать носик не будет и грелку сохраним.

Спасибо за то, что вас заинтересовала данная идея. Ну то что там и нагреватель и наконечник не вечен, это понятно, вечного ничего нет.

Как ни странно но ручка греется неочень сильно. А сам шнур , что бы не переломился просто примотон к ручке изалентой. Вроде пока все нормально.

Во! Я тоже у такого отсоса шнур изолентой примотал к ручке.

А я стяжкой. Но лучше бы вы придумали, как из говна и палок сделать наконечник к тому самому отсосу P.S. А куда идут остальные части зажигалки? Я пока нашел применение только пружинке. Ну и зажигалке после вынимания пружинки — в качестве заправки для «турбогорелки».

О том куда, и на что идут остальные части зажигалки, какнибудь потом отпишу. Не сдесь и не сейчас. Если это вам будет интересно.

Да, кстати, нового автора поздравляю с почином!! (Вроде это первая статья Кулибина на данном ресурсе..)
