Коробки отбора мощности газ, маз, камаз, зил

Регулировка механизма подъема

Где первый цилиндр на камазе

Нужно периодически проверять состояние и правильность регулировки клапана, ограничивающего подъем платформы. Проверяется надежность крепления клапана к кронштейну поперечины надрамника. Винт регулировки должен иметь контргайку и быть застопорен. Не допустимо искривление штока в клапане, утечка масла из-под уплотнителя штока, а так же недопустимы течи по резьбе трубопроводов. При грамотно отрегулированном максимальном угле подъема камазовской платформы, её стопорные пальцы должны проходить свободно в отверстия, сделанные в кронштейнах надрамника. Не допустима эксплуатация самосвала с нарушением регулировки угла подъема кузова.

Схема подъемного механизма кузова и его регулировки

Чтобы отрегулировать угол подъема платформы самосвала, необходимо сначала отвернуть контргайку с регулировочного винта. Затем, нужно ввернуть до отказа регулировочный винт внутрь штока. Платформу поднимаете до положения, в котором её стопорные пальцы свободно войдут в отверстия на кронштейнах надрамника, в этом положении, застопорите платформу стопорящими пальцами. Выкрутите из штока клапана регулировочный винт до упора его в корпус гидравлического цилиндра и затем, застопорите контргайкой. После этого, растопыриваете платформу, опускаете её и снова поднимаете

Важно убедиться, что подъем останавливается, как только совпадают оси пальцев с отверстиями в кронштейнах надрамников. Если не поднимается кузов камаза, тогда своими руками проверьте, правильность ваших действий по подъему платформы, состояние гидравлических и пневматических магистралей, наличие и уровень масла в баке, исправность масляного и пневматического насоса и всех переключателей, а так же работу КОМ и наличие питания в сети

Ремонт коробки отбора мощности

Коробку отбора мощности снимают с автомобиля вместе с коробкой передач.

Разборку коробки отбора мощности необходимо выполнить в следующем порядке.

1. Отсоединить нижний конец рычага 1 управления от штока 4 (см. рис.1).

2. Снять ось рычага управления и рычаг, выпрессовать втулку из отверстия рычага

3. Выпрессовать штифт крепления оси 13 ведущей шестерни, выпрессовать ось, снять ведущую шестерню 12 и опорные шайбы, вынуть подшипники ведущей шестерни.

4. Снять шпонку с ведомого вала 9.

5. Снять переднюю крышку 3 и прокладку.

6. Выпрессовать из крышки сальник ведомого вала.

7. Снять заднюю крышку 8 подшипников.

8. Вынуть промежуточный вал 11, выпрессовать передний и задний подшипники блока шестерен промежуточного вала. Раскернить и отвернуть гайку ведомого вала, вынуть ведомый вал и блок шестерен, выпрессовать задний и передний подшипники ведомого вала.

9. Выбить заглушку люка картера.

10. Снять заглушку отверстия под фиксатор.

11. Снять защитный колпак штока.

12. Вынуть шток 4. вилку 7, фиксатор, пружину, вывернуть гайку штока, снять кольцо, шайбу и сальник.

Сборка. Перед сборкой все детали коробки отбора мощности смазать маслом, заливаемым в узел. Резьбовую часть болтов перед постановкой смазать краской. При сборке пользоваться только новыми прокладками и сальниками.

Коробку отбора мощности собирают в последовательности, обратной разборке с учетом следующих указаний.

Подобрать по шлицам ведомого вала скользящий блок шестерен. Подбор должен обеспечить отсутствие ощутимого углового люфта при свободном скольжении блока по валу. Угловой люфт на шлицах не должен превышать 0,08 мм при проверке на радиусе начальной окружности венца с числом зубьев, равным 24.

Завести во внутреннюю полость картера скользящий блок шестерен так, чтобы зубчатый венец с прямыми зубьями располагался со стороны отверстия под фиксатор, а вилка включения передач вошла в канавку блока шестерен.

Задние подшипники промежуточного и ведомого валов устанавливать заподлицо с плоскостью картера.

Внутренние кольца шариковых подшипников ведомого и промежуточного валов запрессовать до упора в торцы буртов на валах. При этом между торцами буртов и колец щуп 003 мм не должен проходить.

Завернутую до отказа гайку крепления подшипника ведомого вала закернить в паз вала.

После установки на шток резинового сальника, металлической шайбы и войлочного кольца завернуть гайку сальника до тугого вращения.

Перед постановкой смазать рабочую поверхность сальника ведомого вала.

Запрессовать сальник в переднюю крышку заподлицо с наружным торцом крышки.

Поставить на пасту СК-ОЦБ заглушку в выточку картера.

Запрессовать в отверстие под фиксаторный шарик заподлицо со стенкой картера заглушку штока.

Запрессовать ось ведущей шестерни в картер заподлицо с плоскостью бобышки. Совместить отверстие в оси и бобышке картера. Перед постановкой оси отверстия в картере смазать пастой СК-ОЦБ. Запрессовать штифт крепления оси заподлицо с торцом бобышки.

Запрессовать втулку в отверстие рычага управления коробкой отбора мощности до упора торца втулки в наружный торец рычага.

Собранную коробку отбора мощности поставить на стенд и испытать без нагрузки на шум, течь масла и легкость переключения.

Перед испытанием коробку отбора мощности заправить веретенным маслом.

Это интересно: Значение кодов ошибок компьютерной диагностики грузовиков камаз евро-4: что необходимо знать

Порядок работы КОМ

Принципиально КОМ похожа на КПП, только намного проще. В ней стоит ведущий вал, с жестко зафиксированной шестеренкой. При включении, она входит в зацепление с ведомой шестерней, посаженной на другой вал (фактически – ВОМ), передающий момент вращения на рабочее оборудование.

Если коробка управляется механическим способом, то шток перемещается с помощью рычага. При наличии пневмоэлектрической системы, в узле должна быть камера, куда подается воздух под давлением. Последний воздействует на диафрагму, соединенную с пружиной, после чего она сжимается, передвигая шток с включающей вилкой. Шестерни входят в зацепление. После стравливания воздуха, пружина распрямляется, шток движется в обратном направлении, шестерни разъединяются.

КОМ способна «забрать» до 40% мощности мотора. Большинство моделей включаются в то время, когда машина неподвижна. Хотя, есть и такие (например, на коммунальной технике), которые работают и при движении агрегата.

Зависимые коробки

Здесь речь идёт о зависимости от сцепления. Подобные устройства обычно располагаются на транспортных средствах, оснащённых механическими коробками передач. Такие системы актуально применять в случае, когда навесное дополнительное оборудование не нужно включать на ходу, то есть во время движения транспортного средства.

Зависимые коробки обладают несколькими основными преимуществами:

  • они имеют небольшой вес, что упрощает работу с ними при ремонте и обслуживании;
  • сам ремонт не вызывает никаких сложностей при наличии определённого уровня знаний;
  • если коробка находится в выключенном состоянии, такие КОМ дополнительно не нагружают двигатель;
  • конструкция достаточно простая и надёжная;
  • они обладают длительным сроком службы;
  • требования в плане технического обслуживания минимальные;
  • высокий уровень безопасности, поскольку коробка отбора не может самопроизвольно включиться в работу на ходу.

Монтируются зависимые коробки предельно просто. Для этого предусмотрено специально отведённое место. Предварительно демонтируется лючок. Если расположение будет верхним, дополнительно в схеме используется насос.

С демонтажными работами также всё просто. В случае снятия на работу основной КПП это никак не повлияет.

Коробка отбора мощности КамАЗ

Если КПП, это обязательная часть шасси автомобиля, а наличие раздатки и допкоробки (мультипликатора или делителя) зависит от предназначения авто, то коробка отбора мощности КамАЗ практически никакого участия в обеспечении движения машины не принимает. Основная задача этого узла – использовать мощность двигателя для функционирования дополнительного оборудования путем перевода крутящего момента на привод этого оборудования. Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.

В другом варианте КОМ устанавливается на основную КПП. Именно к этому типу относится, например, коробка отбора мощности КамАЗ 5511, картер которой закреплен на правом люке коробки передач (на некоторых камских грузовиках подобный узел устанавливается с левой стороны, и совсем редко на заднем торце). Промежуточная шестерня раздатки не может смещаться по оси, поэтому постоянно получает вращение от промежуточного вала КП.

При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

В связи со спецификой работы запчасти данного узла подвергаются усиленному внешнему воздействию, поэтому прочность и износостойкость каждой детали КОМ имеют огромное значение. В нашей компании вы без проблем сможете купить коробку отбора мощности КамАЗ нужного вам типа, причем цена ее будет очень даже приемлемой. Что же касается качества и износостойкости запчастей, то вся наша продукция успешно прошла полный перечень испытаний на полигонах МАДИ и разнообразные технологические проверки. «Диагноз» — полное одобрение производителей авто и потребителей.

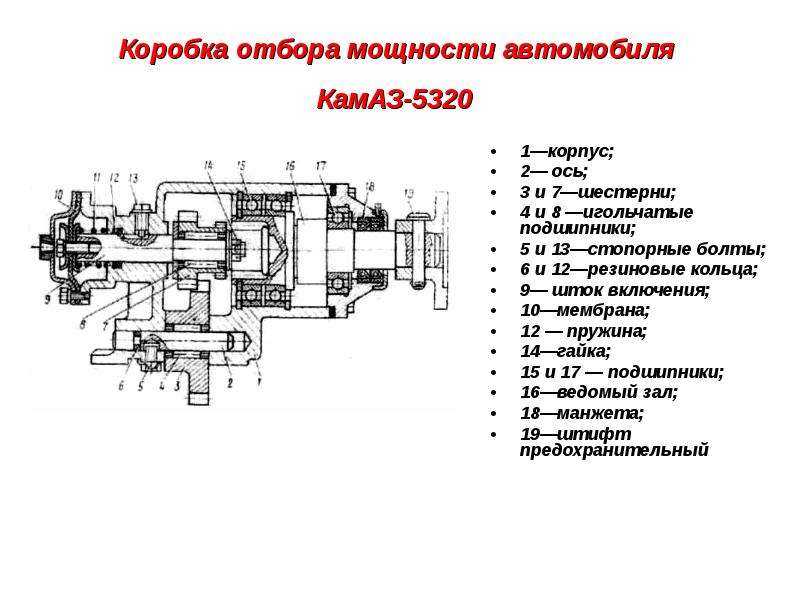

Устройство коробки отбора мощности КАМАЗ

1 6511-4202005-20 Коробка отбора мощности с насосом в сборе 2 1/34495/21 Шпилька М10х1,25х15х25 3 5511-4202018 Прокладка 4 1/05168/70 Шайба 10 пружинная 5 1/21647/11 Гайка М10х1,25-6Н 6 1/59707/21 Болт М10х1,25-6gх25 7 864312 Пробка М30х1,5-6g 8 870632 Шайба уплотнительная 30х42х2 9 5511-4202034-10 Ось промежуточной шестерни 10 016-020-25-2-2 Кольцо 11 5511-4202040-10 Шайба 12 (6-305) Подшипник 12 864713 Подшипник 6-305 13 5511-4202048-20 Винт установочный 14 5511-4202032-10 Шестерня промежуточная 15 5511-4202016-10 Картер коробки отбора мощности 16 862806 Кольцо Б 62 ГОСТ 5511.4202040 Шайба стопорная 18 1/07269/11 Гайка М24х1,5-6Н 19 5511-4202091-10 Пружина 20 1/05170/70 Шайба 12 пружинная 21 5511-4202068 Поршень 22 100-3570228 Кольцо уплотнительное 23 5511.4202065 Корпус пневмоцилиндра 24 853965 Угольник 6 ввертный 25 1/60436/21 Болт М8-6gх25 26 1/05166/70 Шайба 8 пружинная 27 5511-4202200 (111) Подшипник 28 5511-4202036-10 Шестерня ведомая 29 Кольцо 2Б90 Кольцо 2Б90 30 5511-4202064 Компенсатор 31 5511-4202062-20 Полумуфта 32 5511-4202081 Кольцо стопорное 33 5511-8604087 Патрубок 34 1/60436/21 Болт М8-6gх25 35 1/05166/70 Шайба 8 пружинная 36 5511-8604087-10 Патрубок (тропический вариант) 37 (Г-5511-8604000-10) Насос шестеренный в сборе 37 НШ32-Л-2 Насос шестеренный в сборе 38 1/21647/11 Гайка М10х1,25-6Н 39 1/05168/70 Шайба 10 пружинная 40 Кольцо Кольцо 41 5511-8604088 Штуцер 42 5511-8604157 Прокладка 43 1/13070/21 Болт М10х1,25-6gх40 www.kspecmash.ru

Схемы дополнительных трансмиссий

Дополнительная трансмиссия автоцистерны АЦ-40(431410)63Б

1 – коробка отбора мощности; 2 – кожух; 3 – вал карданный; 4 – вал промежуточный; 5 – втулка; 6 – подушка; 7 – пожарный насос; 8 – уплотнение

Промежуточный вал дополнительной трансмиссии

1 – фланцевая муфта; 2 – сальник; 3 – корпус опоры; 4 – подшипник; 5 – крышка; 6 – промежуточный вал; 7 – маслёнка

Схемы дополнительных трансмиссий определяются особенностями базового шасси и размещением насоса на пожарном автомобиле.

В конструкциях основных пожарных автомобилей насосные установки имеют среднее или заднее расположение. При этом в зависимости от конструктивных особенностей базовых шасси наибольшее распространение получили следующие варианты схем компоновки дополнительных трансмиссий:

Схема трёхвальной дополнительной трансмиссии

Схемы дополнительных трансмиссий пожарного автомобиля

«А», «Б» – 1-й вариант; «В» – 2-й вариант; «Г» – 3-й вариант

1 – двигатель; 2 – сцепление; 3 – КОМ; 4 – карданный вал; 5 – опоры; 6 – пожарный насос; 7 – коробка перемены передач; 8 – раздаточная коробка; 9 – промежуточный вал

Вариант 1 применяется на большинстве пожарных автомобилей, например:

АЦ-40(130)63Б, АЦ-40(131)137А, АЦ-2,5-40(433362)ПМ-540, АЦ-1,0-4/400(5301)ПМ-542Д, АЦ-5-40(43101)ПМ-525А, АЦ-3-40(43206)1МИ и др. Пожарный насос на этих АЦ размещается в заднем отсеке. Разновидностью первого варианта является схема со средним расположением насоса, применяемая на пожарных автомобилях АЦ-40(43202)186, АЦ-4,0-40(5557)9ВР, АНР-40(130)127А, АЦ-2,5-40(433362)ПМ-577, а также на многих специальных пожарных автомобилях (АЛ, АКП, АГ, АСО и т.д.).

На эту тему ▼

Пожарные насосы

Виды, ТТХ и принцип действия

Отличительной особенностью такой схемы является укороченная карданная передача и отсутствие промежуточной опоры. В обеих схемах варианта I крутящий момент от двигателя 1 передается через механизм сцепления 2, коробку передач 7, коробку отбора мощности 3, карданную передачу 4 на вал пожарного насоса 6. Карданная передача при заднем расположении насоса имеет, как правило, две промежуточные опоры 5 и промежуточный вал 9. Существует модификация этой схемы с тремя карданными и двумя промежуточными валами на четырёх промежуточных опорах, применённая на автоцистерне АЦ-2,5-40(433362)ПМ-540.

Вариант 2 применён на многих новых автоцистернах, изготовленных на так называемых адаптированных шасси АМО-ЗиЛ:

АЦ-3,2-40(4331) моделей 8ВР, 001ММ, 003ММ, 004ММ, а также на автоцистернах и первых партиях АЦ-40(433362)ПМ-540.

В данной трансмиссии мощность от двигателя 1 передается через механизм сцепления 2, коробку перемены передач 7 и коробку отбора мощности 3, смонтированную на раздаточной коробке. Далее крутящий момент через карданный вал 4 (или два карданных вала 4 с промежуточной опорой 5) передаётся на вал насоса 6. Особенностью некоторых таких трансмиссий является то, что раздаточная коробка «разворачивает« крутящий момент на 180°, то есть входной и выходной валы основной трансмиссии (к ведущим колёсам) имеют разное направление вращения. Задние мосты этих автоцистерн не взаимозаменяемы с мостами обычных грузовых автомобилей с традиционной трансмиссией.

Вариант 3. Такую схему применяют, как правило, на пожарных автомобилях, монтируемых на шасси повышенной проходимости с колесной формулой 4×4.

Например, на АЦ(Л)-1,6-20(66)ПМ-554 пожарный насос 6 приводится в действие от двигателя 1 через механизм сцепления 2, коробку передач 7, карданный вал 4 (или два карданных вала 4 с промежуточной опорой 5), раздаточную коробку 8 и установленную на ней коробку отбора мощности 3.

Вывод по вопросу: таким образом мы узнали, что дополнительная трансмиссия пожарных автомобилей служит для передачи крутящего момента от ДВС к спецагрегату, и ее возможных компоновочных схемах , в зависимости от расположения КОМ и спецагрегата на автомобиле.

Коробка отбора мощности КамАЗ

   Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.

 При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

Как снять насос?

Если механизм ТНВД вышел из строя, его необходимо починить. Для этого потребуется снять насос. Выполняется процедура следующим образом:

  • В первую очередь, нужно отсоединить тросы ручного управления. Тросы подсоединены к двум рычагам — остановки двигателя и управления регулятором.
  • Далее потребуется отсоединить все трубы, которые обеспечивают подачу топлива к насосу. К ним относятся отводящая и дренажная. Также одна из труб подсоединяется к фильтру, ее тоже необходимо демонтироваться.
  • Третий шаг заключается в извлечении стяжного болта и двух дополнительных болтов крепления, которые отвечают за фиксацию полумуфты. Для удобства выкручивания крепежных элементов необходимо провернуть коленчатый вал.
  • Следующий шаг заключается в снятии топливопроводов. Сначала необходимо устранить проводы факельных свечей, затем — высокого давления.
  • Пятый этап — это отсоединение трубки, отвечающей за подачу воздуха в рабочий цилиндр. Дополнительно потребуется открутить 4 болта, обеспечивающие крепление основного насоса.

Последний шаг заключается в снятии насоса. После этого можно будет приступить к разборке механизма и устранению неисправности.

Как проводится разборка?

Разборка механизма — процесс сложный, требующий много времени и терпения. Мастеру потребуется:

  1. Открутить винты задней крышки, которая защищает регулятор частоты вращения, и снять ее.
  2. Демонтировать муфту автоматического впрыска топлива. Для этого необходимо воспользоваться специальным инструментом.
  3. Удалить пломбы с защитных кожухов и демонтировать винты крепления. Снять сам кожух.
  4. То же самое проделать с крышкой регулятора.
  5. Вынуть рычаг.
  6. Открутить и демонтировать стопорное кольцо. Дополнительно рекомендуется убрать державку грузов, которая предусмотрена конструкцией.
  7. Удалить рейку, стопорные шайбы штуцеров секций, эксцентрик привода и второй подшипник.
  8. Снять крышку заднего и переднего подшипников, чтобы открыть доступ для проведения следующих работ.

Далее от мастера потребуется снять сами подшипники и секции. Только в этом случае топливоподкачивающий насос будет считаться разобранным. Стоит уточнить, что в процессе разборки конструкции необходимо запоминать или каким-то образом фиксировать положение элементов, чтобы впоследствии удалось повторить обратную сборку и установить все на свои места.

Установка и включение насоса

Сборка ТНВД осуществляется в обратном порядке. Для восстановления конструкции механизма потребуется использовать специальные инструменты, а также предусмотреть необходимые зазоры между элементами. Так, например, свободный ход вала не должен превышать 0,1 мм.

Когда конструкция будет собрана, останется провести установку и включение топливного насоса. Процедура осуществляется в несколько этапов:

  • Сначала потребуется провернуть коленчатый вал, придавая ему нужное положение. Оно должно соответствовать началу впрыска топлива в первый цилиндр. Фиксатор в этом случае должен находиться в зацепленном с маховиком состоянии. Дополнительно рекомендуется проверить метку на заднем фланце.
  • Следующий шаг подразумевает обратный монтаж насоса на двигатель. При этом необходимо совместить две метки на корпусе насоса и муфте опережения впрыска топливной жидкости.
  • Третий этап — затяжка болтов крепления.
  • Далее потребуется аккуратно затянуть верхний болт, отвечающий за крепление ведомой полумуфты привода. Дополнительно нужно будет переставить фиксатор в предусмотренный для него мелкий паз и еще раз провернуть коленчатый вал.
  • После необходимо установить крышку люка картера.
  • Последний этап подразумевает подсоединение трубопроводов к нужным позициям. Трубы необходимо подключить к фильтрам, цилиндрам, двигателю и другим устройствам, от которых они были отсоединены в процессе разборки насоса.

Когда все работы будут завершены, останется только запустить двигатель и проверить работоспособность механизма, отрегулировав предварительно минимальную частоту вращения холостого хода.

=>

КАМАЗ — габаритное транспортное средство, в конструкции которого предусмотрен ТНВД. Это топливный насос высокого давления, который устанавливают на дизельные двигатели и используют для подачи топлива в топливную систему. Задача насоса — организовать необходимое давление для эффективной работы силового агрегата.

Включение ком на КАМАЗе 65115

Коробка отбора мощности (КОМ)

Коробка отбора мощности КОМ-3 (КАМАЗ)

Обзор салона и органов управления КАМАЗ 65221 )))

Устройство кабины автомобиля КамАЗ 43114

Включение установки на автокране вездеход

Восстанавливаю КАМАЗ, пробил радиатор, поставил КОМ

https://youtube.com/watch?v=YyjoRT_SiVU

Установка Коробки отбора мощности

Как поднять/опустить кузов на КамАЗе

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Также смотрите:

  • Тракторы КАМАЗ характеристики
  • Капремонт КПП КАМАЗ
  • КАМАЗы полицейские видео
  • Электросхема реле поворотов КАМАЗ
  • Болт втягивающего реле КАМАЗ
  • Автосканер для КАМАЗа
  • Видео новые КАМАЗы 65207
  • Опора рычага КПП КАМАЗ ремонт
  • Загрузчик сеялок на КАМАЗ 55111
  • Какой цоколь ламп в КАМАЗе
  • Объем картера заднего моста КАМАЗ
  • Испытания по бездорожье урал и КАМАЗ
  • КАМАЗ 53212 тягач
  • Удлинить и усилить раму КАМАЗ
  • КАМАЗ зерновоз ищет работ

Включение КОМ

1. Нажать на педаль сцепления до упора. 2. Рычаг переключения передач установить в нейтральное положение. 3. Установить рукоятку крана управления раздаточной коробкой в нейтральное положение. 4. Нажать и повернуть ручку переключателя КОМ (см. рис. Переключатели КОМ). При этом загорится сигнальная лампа, встроенная в ручку переключателя. Дополнительно в комбинации приборов загорится контрольная лампа, сигнализирующая о включении КОМ

Переключатели КОМ 1 — переключатель КОМ или КОМ лебедки; 2 — переключатель КОМ (для дополнительной КОМ)

5. Включить первую передачу в коробке передач (для привода лебедки) или другую необходимую передачу (для привода других агрегатов). 6. Плавно отпустить педаль сцепления.

Коробки отбора мощности (КОМ)

Коробка отбора мощности (КОМ) предназначена для отбора мощности от силового агрегата автомобиля для привода всевозможных рабочих органов оборудования, установленного на автомобильном шасси, посредством карданного вала или гидравлического насоса. Коробки отбора мощности используется на автоцистернах, автокранах, коммунальных машинах и другой спецтехнике. Коробка отбора мощности, устанавливается на КПП, РК автомобиля. Включается коробка отбора мощности из кабины водителя. На автоцистернах и грузовиках с лебёдкой имеется возможность использовать реверсивную коробку отбора мощности. В этой коробке вращение выходного вала возможно в обе стороны. В основном коробки отбора мощности работают при стоянке автомобиля, но некоторые, например, установленные на автомобилях для очистки городских улиц, работаю также и при движении.

К КОМ предъявляются следующие требования:

  1. Малые габариты и масса;

  2. Большой ресурс;

  3. Обеспечение заданного передаточного отношения;

  4. Малые усилия при переключении и снижение утомляемости водителя;

  5. Обеспечение необходимого отбора мощности;

  6. Повышенный межсервисный пробег;

  7. Уменьшенный расход топлива.

КОМ КАМАЗ предназначена для установки на КПП.

Выход с коробки отбора мощности под фланец УАЗ, максимальная отбираемая мощность от вала КОМ 45 кВт (60 л.с.). Направление вращения вала КОМ совпадает с направлением вращения коленчатого вала двигателя. Отбор мощности возможен только на стоянке или во время движения автомобиля без переключения передач. Применение: автомобиль КамАЗ с колесной формулой 6х4.



КОМ КАМАЗ предназначена для установки на РК.

Устройство состоит из корпуса; размещённого в корпусе стакана подшипников выходного вала; фланца с отражателем для соединения с карданным валом привода; ведущей шестерни; шестерни выходного вала; подвижной муфты подключения отбора мощности; резиновой манжеты с пружиной и других деталей. Запуск коробки отбора мощности КАМАЗ осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением. Применение: автомобиль КамАЗ с колесной формулой 6х6.


КОМ УРАЛ предназначена для отбора мощности от первичного вала раздаточной коробки через подвижную муфту и предназначен для привода вспомога­тельных агрегатов и механизмов, установленных на автомобили УРАЛ. Запуск коробки отбора мощности осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением.

КОМ МАЗ предназначена для привода агрегатов, оборудованных на шасси специализированных автомобилей. Устанавливается на задний торец коробки передач модели ЯМЗ-2391. Привод КОМ осуществляется от зубчатого венца на заднем конце промежуточного вала. На валу КОМ установлен фланец, предназначенный для присоединения карданного вала, служащего передаточным звеном между валом КОМ и приводимым агрегатом. Применение: автомобиль МАЗ с колесной формулой 6х4.
OОО «СПЕЦТРАНСЗАПЧАСТЬ» специализируется на монтаже, техническом обслуживании и реализации коробок отбора мощности для автомобилей КАМАЗ, ЗИЛ, ГАЗ, МАЗ, УРАЛ, КРАЗ, FOTON, ISUZU и т.д., оказывает консультативные услуги производителям и потребителям спецмашин.

Схема включения ком КАМАЗ | КАМАЗ

КПП на автомобиле камаз (схема переключения) для подписчиков

Обзор салона и органов управления КАМАЗ 65221 )))

Самосвал Камаз 55111 подъем кузова

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

Кабина КАМАЗ 43118 ( часть 2 )

Коробка передач ZF на камазе 6520 . Расположение и переключение передач.

коробка отбора мощности

Проводка на КАМАЗе. Часть 2. В кабине.

Переключение раздатки камаза 4310

Будни Камазистов : Делаем музыку , преобразователь напряжения с 24 на 12 вольт….

Также смотрите:

  • Переделка бортовых КАМАЗов в самосвал
  • Шнекоротор на базе КАМАЗа
  • Замена масла в редукторе заднего моста КАМАЗ
  • Кабина для КАМАЗа элекон
  • Блок двигателя КАМАЗ 4310
  • Бумажная модель КАМАЗа 54115
  • Каковы габариты КАМАЗа
  • Помпа на трактор КАМАЗ
  • КАМАЗ 20 тонники самосвалы
  • Мой КАМАЗ идет хоть гололед
  • Пищевые цистерны КАМАЗ
  • Переделка бортовой на самосвал КАМАЗ
  • Почти 200 человек ликвидируют последствия аварии поезда и КАМАЗа
  • КАМАЗы для етс2
  • Тосол КАМАЗ объем

Главная » Хиты » Схема включения ком КАМАЗ kamaz136.ru

Устройство и принцип работы

Устройство данной коробки включает в себя следующие элементы:

  • рукоятка переключения;
  • сливная пробка;
  • передняя и задняя крышки;
  • шток, ведомая шестерня;
  • шариковый элемент фиксатора;
  • картер и редуктор;
  • вилка;
  • вал моста ведомого типа;
  • насос и подшипник;
  • вал промежуточного типа заднего моста;
  • ось, корпус пневмоцилиндра.

Передача мощности начинается от блока шестерни раздаточной коробки силового агрегата на ведущую шестерню КОМ. Механизмы находятся в постоянном зацеплении друг с другом, активация отбора мощности осуществляется кареткой подвижного типа, которая начинает вводить в зацепление зубья.

Включение КОМ осуществляется при помощи механизма муфты зубчатого типа, которая соединяет оба вала, когда нагрузка на коробке отсутствует. Приемный вал получает вращение от промежуточного карданного вала. Второй конец КОМ связан с вторичным валом КПП. Затем вращение переходит на трансмиссионный вал насоса высокого давления. После этого вращение передается на ведущий мост шасси транспортного средства.

Управление данной коробкой осуществляется из кабины. Привод может быть механического, пневматического или электропневматического типа.
