Как проверить датчик АБС
Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.
Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.
Работа абс на автомобиле
При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.
При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.
Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.
Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.
Устройство датчика абс
Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.
Неисправности датчика абс
Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».
Проверка датчика абс
При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.
Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.
Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.
Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.
К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.
Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.
Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.
Проверка работоспособности регулятора давления на автомобиле ВАЗ 2115
Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.
|
|

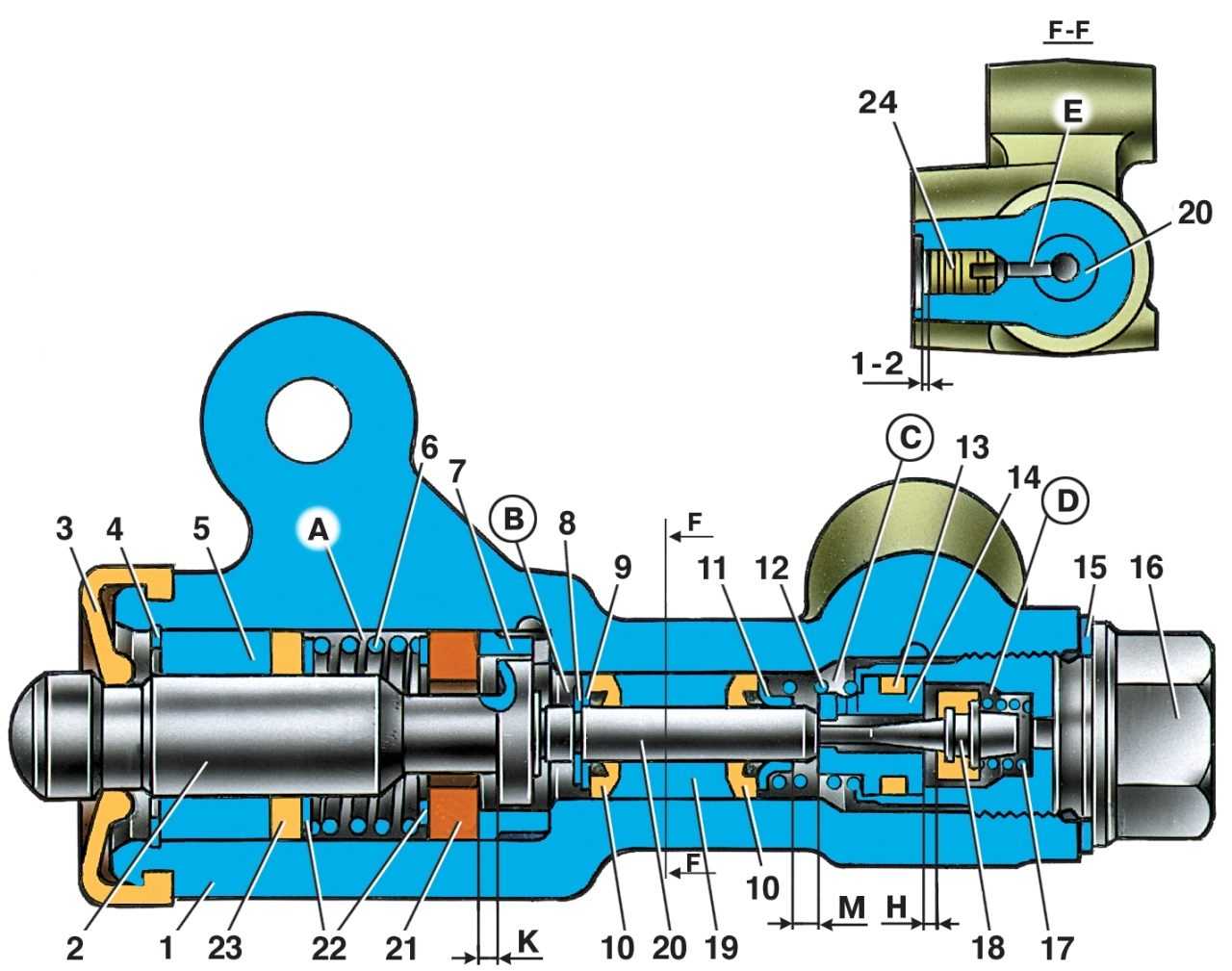

Рис. 6.4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры |
|
|

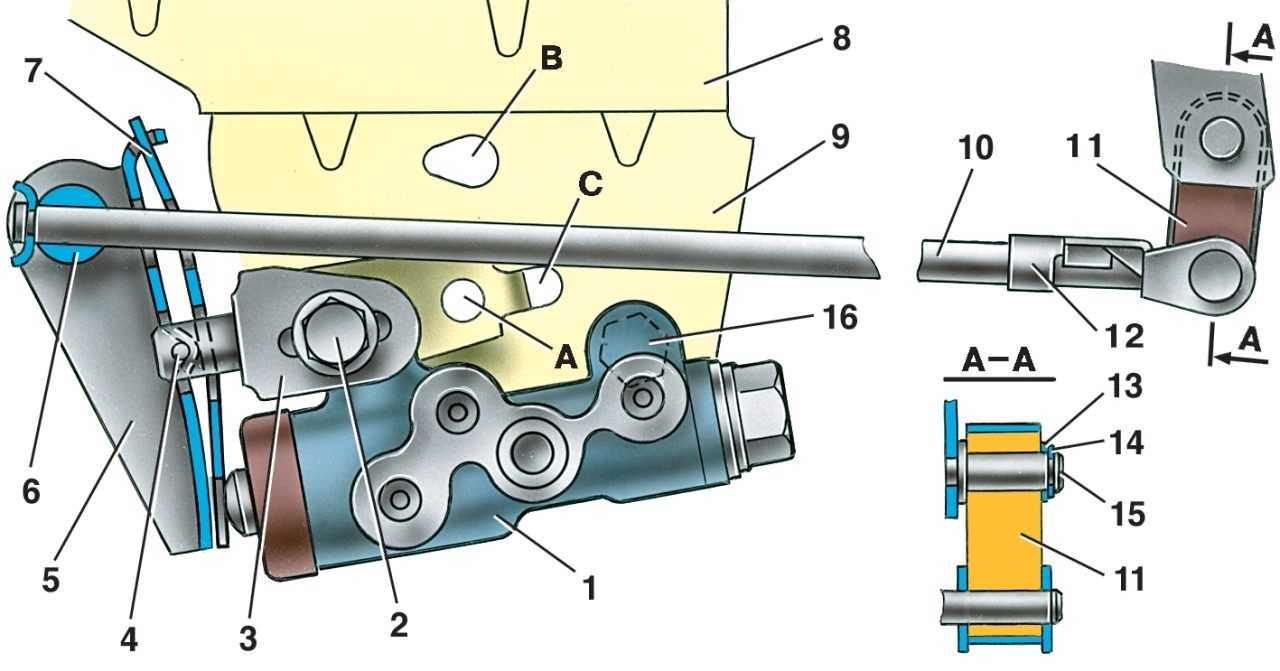

Рис. 6.3. Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия |
Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 (см. рис. 6.4) утоплена в отверстие корпуса на 1–2 мм, отсутствует люфт в соединении серьги 11 (см. рис. 6.3) с упругим рычагом 10 и пальцем 15 кронштейна.
Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6.4) при этом должен выдвигаться из корпуса на 1,6–2,4 мм, сжимая пластинчатую пружину 7 (см. рис. 6.3) до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.
Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. подразд. «Регулировка привода регулятора давления»).
Видео про «Проверка работоспособности регулятора давления на автомобиле» для ВАЗ 2115
https://youtube.com/watch?v=zQf1vBy3MeE
Как проверить регулятор холостого хода. Несколько способов.
Регулятор холостого хода ВАЗ 2115. Симптомы неисправности, замена.
Регулятор напряжения.Причина для замены.
Пневматический регулятор тормозных сил
Пневматический регулятор тормозных сил автомобиля КамАЗ, устанавливаемый на лонжероне 7 рамы автомобиля, состоит собственно из автоматического регулятора 2 рычага 3, регулируемой тяги 4, упругого элемента 5, компенсатора 7, связанного штангой 6 с балками 8 и 9 мостов автомобиля. Механизмы и имеющиеся крепления обеспечивают компенсацию перекосов тележки, возможных при торможении на неровных дорогах. Упругий элемент защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также смягчает резкие толчки и уменьшает вибрацию.
Рассмотрим устройство и принцип действия пневматического регулятора тормозных сил.
У груженого автомобиля рычаг 4 находится в крайнем верхнем положении. При торможении сжатый воздух поступает в полость 1. Поэтому поршень 2 переместится вниз, а по трубке 10 воздух из полости I поступит в нижнюю часть и будет оказывать давление на поршень 7 плунжерного типа, прижимая шаровую пяту 6 к толкателю 3. При перемещении поршня 2 вниз вместе с ним движется клапан 7, который посредством толкателя сначала отсоединит полость II от выхода в атмосферу, а затем отойдет от седла поршня 2. В результате полость I соединится с выходной полостью II, а сжатый воздух поступит через полость II к тормозным камерам колес.
Вставка в корпусе имеет наклонные ребра Я на которые опирается мембрана (диафрагма) 5 при верхнем положении поршня 2. Поршень 2 также имеет ребра 11. Чем ниже опустится рычаг и связанный с ним толкатель, тем ниже опустится и поршень 2. Следовательно, увеличится рабочая площадь мембраны 5, воздействующей на поршень 2.
Когда рычаг находится в верхнем положении (при полной осевой нагрузке), толкатель также расположен вверху. Для открытия клапана поршень 2 должен переместиться вниз. При небольшом его перемещении наклонные ребра 11 поршня 2 не выходят ниже ребер 9 вставки. При этом мембрана опирается только ца ребра вставки, и усилие от нее на поршень 2 не передается.
Когда рычаг находится в крайнем нижнем положении (наименьшая осевая нагрузка), поршень 2 должен максимально переместиться вниз для открытия клапана, поскольку толкатель также будет находиться в нижнем положении. В случае максимального перемещения поршня 2 вниз его наклонные ребра опустятся ниже ребер вставки. При этом активная площадь мембраны становится наибольшей. В результате в полости II установится давление воздуха, примерно равное 1/3 давления на входе в регулятор.
При растормаживании колес давление воздуха в полости 1 упадет, и поршень 2 переместится вверх. При этом клапан сядет на седло поршня 2, разобщая полости I и II, и оторвется от толкателя. В результате сжатый воздух из тормозных камер колес средней и задней осей через полость II и полый толкатель выходит в атмосферу, отгибая края резинового клапана. А все элементы регулятора возвращаются в исходное положение.
Рассмотренные регуляторы корректируют давление рабочего тела (воздуха) для обеспечения одновременной блокировки колес передней и задней осей. При этом происходит упреждающая блокировка колес передней оси. Однако такой способ торможения не является наиболее эффективным и безопасным с точки зрения сохранения устойчивости движения автомобиля при торможении. Кроме этого, происходит излишний износ шин.
Принцип работы тормозного суппорта и для чего он вообще нужен
Добро пожаловать! Тормозной суппорт — вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.
Примечание! В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!
Для чего нужен суппорт и какой у него принцип работы?
Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.
Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.
Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.
Примечание! Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!
Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.
И в завершение отметим для чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:
Где находиться тормозной суппорт?
На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.
Примечание! На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)
Ссылки! Как заменить передний тормозной суппорт — на классике? Как заменить суппорт — на ВАЗ 2108-ВАЗ 21099?
Дополнительный видео-ролик: Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:
https://youtube.com/watch?v=Av-jj8NNrv8
Vaz-Russia.ru
Эффективность работы антиблокировочной системы
Благодаря наличию в тормозной системе АБС есть возможность существенно сократить тормозной путь, что позволяет водителю в условиях экстренного торможения сохранить хорошую управляемость автомобилем. Это позволяет избежать многих непредвиденных ситуаций и даёт возможность в процессе торможения маневрировать. Перечисленные достоинства делают антиблокировочную систему важным элементом тормозной системы.
Наличие в машине ABS для неопытного водителя в любом случае лучше, оно позволяет осуществлять экстренное торможение даже интуитивно понятным способом, приложив максимальное усилие к педали тормоза, при этом сохраняя возможность маневра.
Среди многочисленных достоинств антиблокировочной системы, по мнению специалистов, существует единственный недостаток – торможение автомобиля на рыхлых участках (гравий, песок, высокий снег). Тормозной путь становится гораздо длиннее, чем при полной блокировке колёс, поскольку автомобиль не «закапывается» в рыхлое покрытие, а продолжает нормальное движение. Однако сегодня современные ABS уже имеют алгоритмы, которые успешно применяются при торможении даже на таком покрытии.
avtoexperts.ru
Тормозная система относится к системам жизнеобеспечения автомобиля и априори должна всегда находится только в технически исправном состоянии. Плюс необходимо выполнять рекомендации завода изготовителя по срокам замены тормозной жидкости (порядка 50 000 км пробега на большинстве моделей).
Гидравлическая система тормозов основана на том, что жидкость не сжимается, но это при условии, что в системе отсутствует воздух, попавший в контур по различным причинам. Это объясняется тем, что воздух способен сжиматься при давлении, что отрицательно сказывается на эффективности системы тормозов.
Прокачка тормозной системы
На эффективность тормозов также влияют также такие факторы, как:
• Состояние тормозных колодок и дисков;
• Износ тормозных барабанов;
• Состояние тормозных суппортов;
• Износ амортизаторов.
Признаки того, что в системе находится воздух:
• Педаль тормоза стала менее жесткая;
• Педаль проваливается;
• Снижение эффективности торможения;
• Увеличение тормозного пути.
Причины попадания воздуха в тормозной контур авто:
• Разрыв тормозного шланга, либо его плановая замена;
Порвался тормозной шланг
• Любой ремонт системы тормозов, когда открывается сам контур;
• Замена жидкости, если работа выполняется на не специальном оборудовании.
• На специальной установке в условиях автосервиса;
• Прокачка с помощником;
• Самостоятельная прокачка тормозов.
С помощью установки
Замена производится путем замещения старой жидкости новой под давлением.
• В установку заливают новую жидкость;
Залили тормозную жидкость в расширительный бачок
• Подсоединяют ее путем переходных штуцеров к расширительному бачку;
• Поднимают авто на подъемнике;
• На штуцера прокачки подсоединяют специальные емкости; и откручивают на один оборот штуцера;
Отворачиваем штуцера
• Подают давление и смотрят, когда через все колесные цилиндры не пойдет новая чистая жидкость и штуцера закручивают и оборудование отсоединяют от бачка главного цилиндра;
• Прокачка тормозов при этом не требуется, так как в системе гарантировано не может попасть воздух.
С помощником:
Порядок прокачки на конкретной модели указана в мануале по эксплуатации машины. Потребуется новая тормозная жидкость, ключ для откручивания штуцеров прокачки, емкость для сбора старой жидкости и шланг (желательно прозрачные).
• Работа выполняется на смотровой яме или на подъемнике;
Авто на смотровой яме
• Очищаются штуцера прокачки;
Штуцер прокачки тормозов
• В сборную емкость наливается немного тормозной жидкости, чтобы сблокировать попадание воздуха в контур;
• Следуя инструкции по порядку присоединяется шланг к штуцеру определенного колеса (обычно это самый дальний от главного цилиндра), второй конец шланга опускается в емкость для сбора;
Схема прокачки тормозов
• В бачок заливается жидкость (при ее отсутствии);
• Помощник по команде делает несколько нажатий на педаль тормоза и удерживает ее в нажатом положении;
Нажимаем на педаль тормоза
• Штуцер откручивается и жидкость вместе с воздухом попадает в емкость для сбора;
Прокачка тормозов
• Процесс повторяется до тех пор, пока в жидкости появляются пузырьки воздуха;
• Штуцер закручивается, и операция повторяется на следующем по инструкции колесе;
• При выполнении работы периодически проверяется уровень в бачке и при необходимости добавляется.
Без помощника:
• Используя упор.
Владелец сам несколько раз нажимает на педаль тормоза, задерживает ее в нижнем положении, устанавливает приготовленный упор между педалью и сидением водителя. Установив упор, откручивает штуцер прокачки на колесе. Процедура повторяется для каждого из колес по схеме. Для работы можно использовать газовый упор, например, амортизатор капота.
• С помощью ниппеля от колеса
Вместо штатной крышки от бачка используется подобная, в которую врезается ниппель. Крышка накручивается на бачок главного цилиндра, на ниппель накручивается шланг от колесного насоса и создается давление (не усердствую с накачкой). Открывается штуцер и жидкость под давлением вытекает в емкость для слива. Операция проводится на каждом из колес.
Рекомендации по работе:
• Не смешивать различные жидкости и не использовать жидкости разного класса, из-за различной температуры их кипения;
• Не допускать предельного снижения уровня в расширительном бачке, что приведет к подсосу воздуха в систему;
• Давление в бачке при работе своими руками не должно быть выше 0.8 атм, чтобы не повредить сам бачок;
• При любых отклонениях в работе тормозов, не откладывая на спасательное «потом», сразу определить и устранить неисправность, так как с неисправными тормозами «потом» может и не наступить.
Регулировки и основные неисправности регулятора давления
Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.
Большинство регуляторов давления имеют две регулировки:
- Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
- Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.
Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).
С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:
- Износ клапанов;
- Засорение каналов;
- Засорение фильтров;
- Проседание или поломка пружин;
- Поломка различных компонентов регулятора.
Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.
Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.
Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.
Как отрегулировать давление воздуха
Для того чтобы отрегулировать давление воздуха, необходимо установить транспортное средство на смотровую яму или специальную платформу для проведения ремонтных работ.
Регулировка механизма проводится только при отключенном силовом агрегате.
Весь процесс проходит в 3 этапа: разбор, регулировка и монтаж.
Для того чтобы демонтировать регулятор, нужно открутить контровую гайку и вывернуть регулировочный винт. Это поможет ослабить пружины поршня уравновешивающего типа. После этого следует при помощи специального торцевого ключа вытащить пружинное устройство, отвернуть защитную крышку и снять уплотнительную манжету.
Для того чтобы снять глушитель, нужно отвернуть крепежные элементы с нижней части крышки и вытащить фильтрующий элемент. Затем следует снять 2 уплотнительных кольца и разгрузочный поршень. После демонтажа рекомендуется промыть все детали чистым бензином.
После проделанных действий следует установить регулятор на специальный проверочный стенд и подключить прибор согласно схеме, приведенной в руководстве пользователя.
После подключения необходимо 3 раза подать сжатый воздух под давлением не менее 1,4 МПа на выводы.
По окончании регулировки следует 3 раза проверить уровень давления включения и отключения регулятора, после чего можно законтрить болт.
Как работает АБС
С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему стали устанавливать в 70-х годах. В систему ABS входит блок управления, гидравлический блок, колесные тормозные механизмы и сенсорные датчики числа оборотов.
Основное устройство АБС – блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и дает их оценку. Полученные данные анализируются и системой делается вывод о степени скольжения колес, об их замедлении или ускорении. Обработанная информация поступает в виде сигналов на магнитные клапаны гидравлического блока, который выполняет задачу управления.
От главного тормозного цилиндра (ГТЦ) поступает давление, обеспечивающее появление нажимного усилия в тормозных цилиндрах суппортов. Благодаря нажимному усилию тормозные колодки прижимаются к тормозным дискам. Независимо от ситуации и усилия нажатия водителем на педаль тормоза, давление в тормозной системе будет оптимальным. Достоинства системы в том, что анализируется каждое колесо и выбирается оптимальное давление, тем самым препятствуя блокировке колес. Полное торможение происходит за счет давления в системе тормозного привода, регулируемое ABS.
В этом состоит принцип работы АБС. На машинах с задним и полным приводом стоит лишь один сенсорный датчик, который находится на дифференциале задней оси. Информация о возможности блокировки берется с ближайшего колеса, а команда о необходимом давлении передается всем колесам.
Устройство, управляющее магнитными клапанами, может работать в трех режимах:
- При открытом впускном клапане и закрытом выпускном, устройство не препятствует возрастанию давления.
- Впускной клапан получает соответствующий сигнал и остается закрытым, давление при этом не меняется.
- Выпускной клапан получает сигнал о снижении давления и открывается, при этом впускной клапан закрывается, а давление снижается, так как включается обратный клапан.
Благодаря этим режимам понижение и повышение давление происходит по ступенчатой системе. Если возникают проблемы, система АБС деактивируется, и тормозная система работает без ее участия. На приборной панели соответствующий индикатор выдает о проблемах с ABS.
Неисправности 43118 Euro-4
На КамАЗе устанавливается помимо ЭБУ ISB СМ2150 также Bosch MS 6.1, относящийся к предыдущему поколению. Отличительной особенностью этого блока являются двухзначные блинк-коды поломок. Для включения режима диагностики необходимо нажать на 2 секунды вверх или вниз кнопку под рулем и подождать пока лампа чек не начнет мигать. Количество миганий с длинным интервалом указывает на первую цифру кода, а с коротким — вторую.
| Код | Обозначение |
| 9 | Сломался модуль EEPROM. Проверьте подключение с цифровой шиной CAN. |
| 11 | Глючит педаль газа. |
| 12, 13 | Глюки контроллера атмосферного давления. |
| 14 | Поломка сцепления. |
| 15 | Глюк коленвала. |
| 16, 17 | Поломка датчиков частоты. |
| 18 | Глюк распредвала или датчика. |
| 19 | Главное реле требует замены. |
| 21, 22, 24, 25, 26 | Неисправность ТНВД. |
| 23 | Глюки педалей тормоза или газа. |
| 27 | Поломка рулевой рейки. |
| 28 | Поломка тормозов. |
| 29 | Поломка модуля управления. Причины:
|
| 31, 32 | Глюки датчика температуры поступающего воздуха. |
| 33, 34 | Глюки контроллера давления воздуха. |
| 35 | Глюки круиза. |
| 36, 37 | Мотор не может нагреться до рабочей температуры. |
| 38, 39 | Не греется горючка. |
| 41 | Глюки по сигналу с входа CAN шины. |
| 42 | Снизьте обороты. |
| 43 | Глюки спидометра. |
| 51, 52, 53 | Глюки БУ. |
| 54 | Повышенное напряжение в сети. |
| 55 | Блок двигателя глючит. |
| 61-67 | Поломка контроллеров цифровой шины CAN. |
| 84 | Глюк контроллера скорости. |
| 97 | Глюки контроллера воды в топливе. |
| 99 | Сбои в ЭБУ. |
Регулировка стояночного тормоза
Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки.
Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий:
- Опустить рычаг в нижнее положение, а КПП переключить на нейтраль;
- Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита.
- Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса.
- Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны.
Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу.
