Что делать, если не работает обогрев лобового стекла

Расположение реле и предохранителей в блоке Ваз старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Устройство системы обогрева

Практически у всех автомобилей системы обогрева схожи между собой. Вся конструкция отечественных и зарубежных легковых транспортных средств сводится к нескольким позициям: проводка, реле, нити и предохранители. Если знать принцип действия и схему установки каждой единицы, то в случае возникновения проблем восстановить работоспособность можно без трудностей.

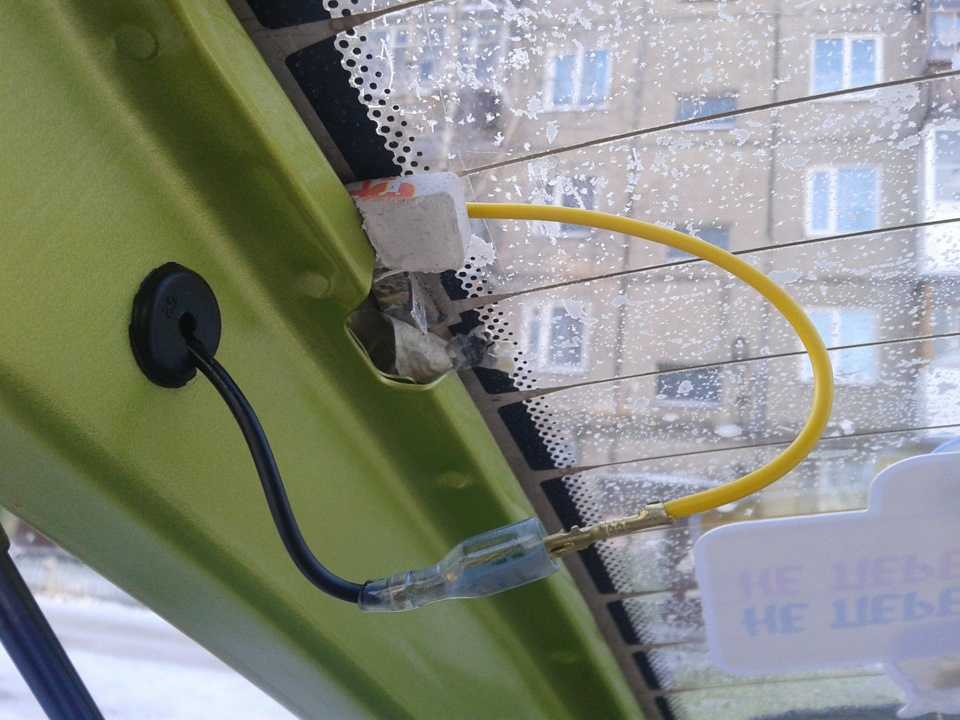

На внутренней поверхности заднего стекла нанесены тонкие металлические полоски, которые могут проводить электричество. За счет этого и производится нагрев стекла, с его наружной стороны тает ледяная корка, снег. Внутренняя поверхность просыхает, благодаря чему стекло не запотевает. Вся система представлена следующими составляющими:

1. Нити прогрева – в зависимости от модели устройства их количество может быть разным.
2. Электрическими проводами – они подводят ток к элементам подогрева.
3. Предохранительным реле.
4. Кнопкой включения – она имеет сигнальный светодиод.
5. Предохранителем.

Большинство транспортных средств оснащено системой обогрева стекал, что позволяет убрать обледенение в зимние сезоны. Эта функция создает безопасные условия вождения.

Первоначально требуется обнаружить причину, разработать оптимальный алгоритм ремонта, восстановить работоспособность оборудования. Этот процесс можно провести самостоятельно, не привлекая со стороны специалистов автосервиса.

Как восстановить обогрев заднего стекла

Когда найдено место повреждения нитей нагревателя, стоит задуматься о том, как восстановить обогрев в полном объеме. Конечно, восстановить его можно просто заменой стекла, но это достаточно затратная операция, тогда как существуют несколько способов, позволяющих собственными силами, не слишком напрягаясь, устранить дефект. Перед работой требуется подготовить место, где обнаружен обрыв и будет происходить восстановление нитей обогрева

Для этого токопроводящую дорожку в нужном месте необходимо осторожно очистить от лака и обезжирить спиртом. На подготовленном участке должен быть виден характерный металлический блеск

Восстановление дорожки может быть выполнено следующими способами:

1. Используя специальную токопроводящую пасту. Наносится она на холодное стекло. При выполнении работ обогрев не включать. Дорожка, подготовленная, как описано выше, в месте повреждения должна быть ограничена с обеих сторон липкой лентой. Затем на участок, который не работает, наносится паста. Застывает она, как правило, в течение суток, проверить и использовать обогрев можно будет после истечения этих суток.
2. С помощью металлических опилок. Такой способ позволяет выполнить восстановление работоспособности, когда отсутствует паста. Для этого используются заранее приготовленные мелкие железные опилки. В процессе выполнения работ потребуется прозрачный клей и магнит. Его надо закрепить над участком, где выявлено повреждение, а потом на это место нанести железные опилки. Магнитное поле заставит их выстроиться вдоль участка дорожки, который не работает. Выровняв опилки и обеспечив электрический контакт с поврежденным местом, их покрывают слоем клея. Проверить, как успешно проведен ремонт и работает обогрев, можно будет через полтора-два часа.
3. С помощью стружки и краски, в этом случае используется стружка цветных металлов. Она смешивается с краской таким образом, чтобы получилась масса, похожая на пластилин. С помощью скотча формируется своеобразный трафарет вокруг повреждённого участка. Включается обогрев, и на нужное место наносится приготовленная смесь, при этом может возникнуть характерное шипение в месте контакта, но через некоторое время оно пропадает. Такая смесь застывает через двадцать-тридцать минут, проверить и пользоваться восстановленной системой можно через час.

Это интересно: Техническое обслуживание Hyundai Solaris — регламент ТО, перечень работ, стоимость, номера зачастей

Существуют и некоторые другие способы, позволяющие восстановить неработающую систему обогрева, но описанные являются наиболее простыми и доступными.

К сожалению, подобные методы вряд ли применимы для восстановления лобового стекла. В нем используются более тонкие проводящие дорожки, и место ремонта будет выглядеть достаточно грубым, ухудшая водителю обзор. Для авто обогрев заднего стекла не является роскошью, а позволяет значительно повысить безопасность движения. И если он не работает, то с помощью достаточно простых приемов можно восстановить его работоспособность.

Материалы для ремонта

Чтобы исправить неполадки, возникшие с обогревателем заднего стекла, вам понадобятся:

• паста или клей, способные пропускать ток (специальные, продаются в магазинах автомобильных товаров);
• или медно-латунный порошок и краска;
• или хлористый цинк, материал для соединения заготовок ПОС-18, паяльник;
• а также ремонтный набор нитей обогрева (если разрыв очень большой в несколько сантиметров).

Токопроводящий лак, паста, краска

Специальные пасты, лаки, краски характеризуются отличной адгезией к стеклу. Кроме того, в состав входит измельченный палладий, золото и серебро, благодаря которым повышаются токопроводящие свойства. Восстановление нитей обогрева с помощью таких средств происходит быстро, качественно. В результате ремонта достигается долговременный эффект.

Проблемы обогрева заднего стекла

Со временем в автомобиле могут возникать некоторые проблемы с реле обогрева заднего стекла. Неполадки в цепи обогрева заднего стекла и боковых зеркал, оплавился предохранитель. Значит требуется ремонт. Такие проблемы могут возникать из-за неплотного прилегания щетки к стеклу из-за прихвата оси поводка во втулке, добавить смазку.

Если колодка слишком плотно сидит в раме суппорта, то нужно установить новые колодки, которые свободно перемещаются. Вот только будет звонкий стук при движении по неровной дороге. Шум трансмиссии останется на прежнем уровне.

Для автомобилей ВАЗ реле обогрева заднего стекла предназначено для определенного времени – около пятнадцати минут. Такая система работает благодаря встроенному таймеру.

На автомобилях, в которых предусмотрена установка реле обогрева может быть установлена такая система в штатный блок реле и предохранителей. На месте штатного реле устанавливается новое и включается стандартной кнопкой обогрев.

К тому же важно, чтобы обмотка реле была подключена к «массе» постоянно. Реле выключает обогрев, когда двигатель не работает

Это особенно важно тем, что не разряжается аккумулятор.

Поэтапный ремонт

Для начала проводится диагностика с целью определения причины, по которой обогрев стекла не функционирует. Если это реле или предохранитель, то дальнейшие действия уже понятны. Приобретается ремонтный комплект в зависимости от технологии изготовления устройства

Важно определить место, где ток не проходит к обогревающим полоскам, после чего продумать ремонт

Поиск обрыва

Визуальная диагностика помогает, когда заднее окно запотело. Стоит включить обогреватель и станет видно, где именно полосы оборвались. Другие методики:

1. Необходимо включить зажигание и систему обогрева. Один щуп вольтметра прикладывается к массе (любая металлическая часть кузова), а второй, заранее обмотанный фольгой, около центра нагревательной полосы. Обрыв будет обнаружен в том месте, где напряжение поднимется до 12 В, либо станет близко к нулю. В идеале оно должно составлять 5 В.
2. Щуп прибора прикладывается к положительному контакту обогревателя, другой перемещается вдоль полосы отрицательной клеммы. Когда напряжение будет равным нулю – локализация обрыва найдена.
3. Омметр переводится в режим «кило». Щупы прикладываются к противоположным выводам обогревателя. Смачивается кусочек ваты в дистиллированной воде, проводится обработка полос. Когда стрелка прибора дернится – дефект обнаружен.

Ремонт токопроводящим клеем

Восстановить работоспособность нитей можно с помощью клея. В продаже есть ремкомплекты с инструкцией, куда входит этот состав. Данная разновидность клея способна выдерживать серьезный температурный диапазон от – 60 °C до + 100 °C. Последовательность действий:

1. Подготавливается проблемный участок. Он протирается ветошью, смоченной в спирте.
2. Зачищаются края полосы наждачной бумагой «нулевкой». Достаточно двух аккуратных движений для удаления налета и нагара.
3. Участок с оборванной полосой обклеивается скотчем.
4. На подготовленное место наносится токопроводящий клей кисточкой или шприцем толщиной не более 1 см.
5. Убирается скотч после суток ожидания.

Ремонтный набор нитей

Специальный ремкомплект поможет исправить дефекты на больших участках – от 10 см и более. Комплект состоит из самих нагревательных лент, полимерной смолы (в баллончике) и трафаретов. Инструкция:

1. Найти место обрыва нити.
2. Приготовить полосу нужного размера.
3. Убрать защитную пленку.
4. Зафиксировать элемент в проблемной зоне смолой.
5. Дать время на просыхание.

Альтернативный метод

Восстановить функцию обогрева можно не только традиционными способами. Для этого возможно сочетание медной или латунной стружки и краски. Их можно получить путем обработки напильником соответствующих брусков. Краску стоит подбирать в оттенок нитей или применять клей БФ-2. Инструкция:

1. Смешать компоненты в равной пропорции до образования консистенции мягкого теста.
2. Включить обогрев.
3. Определить контакт по издаваемому шипению.

Практикуется спаивание участка с обломом с использованием хлористого цинка. Здесь следует выбирать припой, где содержится минимальное количество олова (ПОСС-4-6, ПОС-18). Медной или серебряной жилой можно отремонтировать обширный поврежденный участок.

Решение проблемы с боковыми зеркалами

Нагрев зеркал – это дополнительная опция, присутствующая не на всех машинах. Эти системы состоят из тех же токопроводящих полосок, которые нанесены на подложку переднего стекольного полотна с внутренней стороны. Обогрев позиций включается одновременно. Поиск и исправление поломки происходит аналогичным способом, который описан выше. Если не работает только один из подогревателей, то ремонтируется проводка или нагревающие нити.

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем компаний «ФЛИМ» и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Включение плафона освещения салона на автомобиле Лада-Веста по датчику движения.

Непродолжительные тесты предыдущей конструкции выявили небольшие (глюки) самопроизвольные срабатывания при солнечной погоде. Поэтому решили попробовать другой вариант, с емкостным датчиком. Изначальная чувствительность датчика в 10-15 мм конечно не устроила (чтобы включить плафон его приходится

Включение плафона освещения салона по датчику приближения. Лада Веста.

Кто-то сталкивался с неудобством включения плафона салона в темноте на Весте, или только мы? Найти эту кнопку на ощупь просто невозможно. Ну почему бы производителю автомобилей не сделать хотя бы подсветку этих кнопок!! Подсветки нет, попасть в кнопку проблематично, возникает вопрос — если

Использование поляризованного реле в автомобиле.

Неисправности

Несмотря на конструктивную простоту схемы обогрева заднего стекла, ломается она достаточно часто. Самой распространенной неисправностью системы считается перегорание предохранителя.

Но есть еще ряд поломок, которые могут произойти с устройством:

• Повреждение токопроводящих нитей;
• Окисление контактов;
• Обрыв проводки питания;
• Перегорание реле.

Одни из указанных неисправностей приводят к полному отказу работы системы, другие – к снижению ее эффективности или неравномерному прогреву поверхности (на ней остаются не оттаявшие участки).

Элементы цепи

Перегорание предохранителя часто встречающаяся поломка потому, что система при работе потребляет большое количество энергии. Работа обогрева стекла под большой нагрузкой и приводит к тому, что защитный элемент выходит из строя.

Также из строя нередко выходит реле, через которое происходит питание нитей.

Токопроводящие нити

Вторая распространенная проблема – повреждение нитей. Толщина токопроводящей дорожки незначительна и ее очень легко оборвать. Чаще всего нити повреждают сами водители.

Наледь образуется со стороны салона и многие, стараясь побыстрее от нее избавиться, не дожидаясь, когда это сделает обогреватель, удаляют ее ручным способом – с помощью скребков. Но даже самый мягкий скребок легко может повредить токопроводящие дорожки.

При этом система в целом остается работающей, но оборванная нить разогреваться не будет, и на стекле появятся не отогретые участки, снижающие обзорность.

Одна оборванная нить особо не повлияет на обзор, а вот несколько поврежденных дорожек могут серьезно затруднить водителю оценивать происходящие позади машины.

У автовладельца есть возможность восстановить поврежденные нити, но эта процедура осложняется тем, что не всегда удается визуально обнаружить место обрыва, а это необходимо для выполнения ремонтных работ.

Но в этом помогают электрические измерительные приборы – вольтметры, омметры или же мультиметры.

К примеру, при наличии вольтметра технология диагностики такова:

• «минусовой» щуп прибора подсоединяем к «массе», а «плюсовой» обматываем фольгой (чтобы в процессе проверки острым концом щупа дополнительно не нанести нитям повреждения);
• Запускаем двигатель и включаем обогреватель стекла;
• «плюсовым» щупом проводим по нити, которая не греется и смотрим на показания прибора.

Стандартным в нитях является напряжение в 5 В, именно такое значение должен показать вольтметр при касании «плюсового» щупа к дорожке. В месте же обрыва обязательно произойдет скачок напряжения, после чего останется только пометить участок с повреждением.

Примерно по такой же технологии осуществляется и проверка нитей с помощью омметра, с той лишь разницей, что, обрыв определяется по скачку сопротивления.

Иные проблемы

Остальные неисправности обогрева заднего стекла – обрывы проводки, окисления проводов и поломка реле определяются и устраняются теми же способами, что и иных электроприборов – прозвонкой проводов, заменой деталей на заведомо исправные элементы, зачисткой контактов и пр.
