Перепускной клапан ваз 2107 инжектор

Салон ВАЗ-21074

Конструкция всех модификаций семейства ВАЗ-2107 (включая ВАЗ-21074 инжектор) предусматривает компоновку узлов и агрегатов по так называемой классической схеме, когда задние колёса являются ведущими, а двигатель максимально смещён вперёд, обеспечивая тем самым оптимальное распределение массы по осям и, как следствие, улучшая устойчивость автомобиля. Благодаря такому расположению силового агрегата, салон получился достаточно просторным и оказался расположенным внутри колёсной базы, т. е. в зоне наилучшей плавности хода, что не могло не отразиться на комфортабельности автомобиля.

Салон ВАЗ-21074 получился достаточно просторным и комфортабельным

Отделка салона выполнена из качественных безбликовых материалов. Пол покрыт ковриками из нетканного материала на полипропиленовой основе. Стойки кузова и двери обиты полужёсткой пластмассой, покрытой с лицевой стороны капровелюром, для обивки сидений использован велютин. Потолок отделан поливинилхлоридной плёнкой с дублированной поролоновой прокладкой, наклеенной на формированное из пластмассы основание. За счёт использования различных мастик, слоистых битумных прокладок и войлочных вставок:

достигается тепло- и шумоизоляция салона;
устраняется вибрация;
мталлические компоненты защищаются от коррозии.

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Обзор бензобака на инжекторный ВАЗ 2107

Главная » Новости

Опубликовано: 17.04.2018

Обзор ВАЗ 2107 Инжектор Заголовок

Ваз 2107 автомобиль, можно сказать, легендарный. Во-первых, это последний представитель Вазовской классики, во-вторых, машина в которой для подачи топлива использовался как карбюратор, так и инжектор. Сегодня последние сошедшие с конвейера автомобили этой марки по-прежнему работают исправно. Единственное слабое место, пожалуй, одного из самых известных автомобилей не очень хорошее железо. Жестянка ВАЗ 2107 инжектор очень сильно подвержена коррозии. Неожиданную протечку, по причине этой весьма неприятной особенности может дать и бензобак.

Дабы вы всегда были готовы к возникновению таких ситуаций в этой статье мы вкратце пройдемся по конструктивным особенностям бензобака ВАЗ 2107 с системой инжектор. Поговорим о том, как самостоятельно демонтировать топливный резервуар и о том как его отремонтировать как в экстренной, так и в штатной ситуации.

ВАЗ 2107 2011. Обзор автомобиля

Бензобак на ВАЗ 2107

Конструктивные особенности бензобака ВАЗ 2107

Конструкция бензобака ВАЗ 2107 с системой инжектор чистейшей воды классика. У всего семейства ВАЗ от семерки до копейки абсолютно одинаковые топливные резервуары. Фактический бензобак ВАЗ 2107 имеет объем чуть более 40 литров, еще около трех-четырех входит в его горловину . То есть на деле полная заправка семерки – это около 45 литров топлива. Однако, главное, если ваш автомобиль уже довольно старый за состоянием топливного резервуара необходимо строго следить, иначе это чревато весьма неприятными последствиями.

Как определить протечку бензобака

Переживать о том, что вы ни заметите протекающий бензобак не стоит. Если из топливного резервуара убегает бензин, это будет сопровождаться следующими признаками:Масло для амортизаторов автомобиля

Исправная работа амортизаторов – залог комфортной и более безопасной езды. При нехватке масла в этой детали подвески удлиняется тормозной путь, чаще требуется ремонт. Какое масло выбрать для амортизаторов?Корейские масла для двигателя: что лучше выбрать Начнем с того, что Южная Корея за последние два десятка лет попала в список признанных лидеров как в автомобилестроении, так и в сфере производства ГСМ. Сегодня оригинальные корейские моторные маслаЯпонские машинные масла — обзор и советы по выбору Японские машинные масла хорошо зарекомендовали себя на отечественном рынке. Смазочные материалы, изготовленные в Японии, имеют достаточную вязкость для обеспечения нормальной работы моторов при низкотемпературномПодбор масла по марке автомобиля: индекс и состав масла Моторное масло – это неотъемлемый спутник любого двигателя автомобиля, вне зависимости от бренда производителя того или иного средства передвижения. Как известно, в процессе эксплуатации данный препарат утрачиваетПравильный подбор качественного моторного масла Shell для вашего автомобиля Популярная смазка для мотора Современные технологии производства обеспечивают высокое качество масел Shell. Главное преимущество моторного смазочного материала компании – наличие действующих моющихПодбор масла Мотюль (Motul) по марке автомобиля онлайн или выберите категорию С помощью online-сервиса подбора моторных масел и других автомобильных жидкостей Motul вы с легкостью, и достаточно быстро сделаете правильный, а также качественныйМасло Comma Компания Comma Oil & Chemicals Ltd была основана в ВЕЛИКОБРИТАНИИ в 1965 году. В настоящее время — это крупнейший производитель мирового класса в области автомобильных масел, автохимии и автокосметики.Подбор масла по марке автомобиля Правильно подобранные смазочные материалы продлевают срок службы важнейших узлов машины, улучшают их эксплуатационные характеристики, а также сокращают расходы на ремонт и обслуживание транспортного средства.Подбор масла Кастрол по марке автомобиля. Важные советы! Своим рождением, масло Кастрол обязано британской компании CC Wakefield Co, занимающей ныне лидирующие позиции на рынке. Когда-то, создание первой в мире присадки для моторного масла (1909 год), было чрезвычайнымПодбор масла Шелл по марке автомобиля и ТС Что хочет получить каждый автолюбитель, который выбирает масло для своего автомобиля? Качество выбираемого продукта, который может обеспечить надежную защиту машины от поломок, экономию средств, как на

faqavto.ru

Дополнительные обозначения

Предохранители автомобиля ваз 2107 расположены следующим образом:

лампы заднего света и фонарей заднего хода;
электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
сигнализатор включения обогревателя заднего стекла ваз 2107;
указатели поворота и реле аварийной сигнализации;
противотуманные фонари;
тахометр, вольтметр;
контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
прикуриватель и часы;
звуковой сигнал ВАЗ;
освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
дальний свет фар;
контрольная лампа дальнего света;
подкапотное освещение и освещение номерного знака;
подсветка бардачка;
правая фара;
левая фара.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов

Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности. Жиклеры карбюратора ВАЗ 2107
лучше очищать путем продувки их сжатым воздухом. После очистки необходимо настроить карбюратор:

После очистки необходимо настроить карбюратор:

Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».

На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.

Технические характеристики таких карбюраторов давно известны, ниже мы их приведём. Ещё они называются «тарировочные характеристики», или количественные показатели работы.

ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.

Не менее сложно выглядит и внутреннее строение карбюратора.

Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:

поплавковая камера, в которую поступает бензин в ограниченном количестве;
поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
камера смешивания, или смесительная;
заслонки – дроссельная и воздушная;
каналы и жиклёры, как воздушные, так и топливные;
распылитель;
диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
ускорительный насос;

Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:

Все технические данные взяты из официального руководства. Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.

Устройство

Инжектор ВАЗ 2107 состоит из следующих элементов:

Компьютер;
Датчики;
Топливные трубки и шланги;
Топливный и воздушный фильтр;
Исполнительные механизмы;
Бензобак;
Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

Топливный насос;
Форсунки;
Регулятор холостого хода;
Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.

Форсунка

Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.

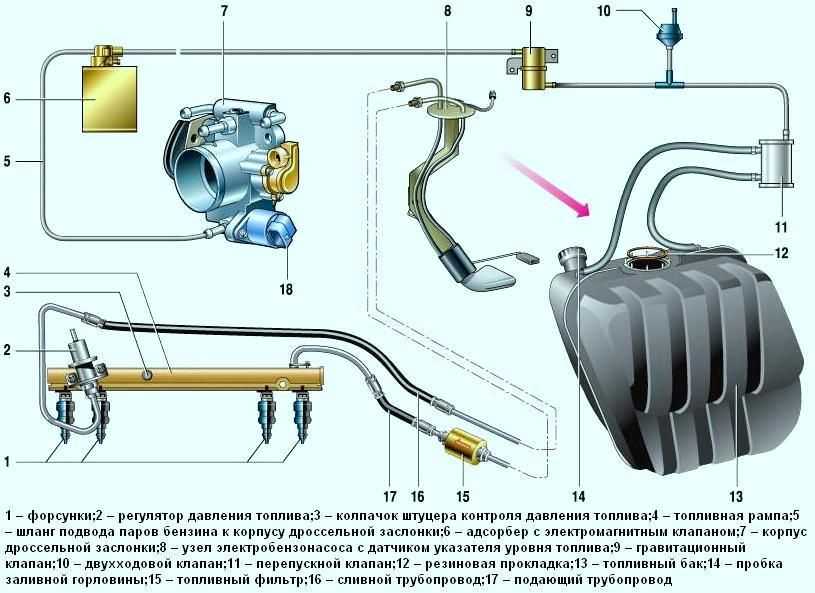

Устройство топливной системы ВАЗ 2107

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

На автомобиле ВАЗ 2107 установлены следующие датчики:

Положения коленвала;
Массового расхода воздуха;
Положения дроссельной заслонки;
Температуры охлаждающей жидкости;
Скорости;
Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Проверка состояния фильтра бензонасоса

После установки или замены фильтра тонкой очистки топлива, не лишним будет проверить фильтр бензонасоса. Это делается следующим образом:

вначале очищаем бензонасос ВАЗ 2107 снаружи с помощью бензина или уайт – спирита, и с помощью рожкового ключа на 10 снимаем крышку;
теперь можно снять и промыть фильтр и его посадочное место, а также просушить его с помощью сжатого воздуха. Промывать фильтр можно чистым бензином, или ацетоном.
сборка проводится полностью в обратном порядке.

Если автомобиль начал дергаться, мотор стал «чихать» или раздаются рывки или «хлопки», то необходимо проверить бензонасос, и при необходимости, провести его ремонт.

Многие автолюбители, особенно начинающие, сразу во всем винят карбюратор, а в силу его сложности сразу платят лишние средства за услуги авторемонтных мастерских, в то время как вначале проще всего проверить устройства, расположенные до карбюратора.

Если вы правильно установили фильтр тонкой очистки топлива (перед насосом), то в случае нормальной подачи в магистраль из бака фильтр тонкой очистки будет полон бензина.

Для того чтобы проверить исправность бензонасоса, нужно всего лишь отсоединить выходной шланг и несколько «покачать» рычажком ручной подкачки топлива. Если после толчков потечет бензин, значит, нужно искать неисправность уже в карбюраторе. Если же нет – дело в бензонасосе.

Если эта неисправность произошла на сильной летней жаре, то может быть, просто «залип» клапан, для устранения неисправности достаточно положить на насос мокрую тряпку – вот и весь ремонт! После охлаждения ситуация нормализуется.

Не исключено, что на поверхности бензонасоса ВАЗ 2107 появилась течь топлива, и нужен его ремонт. Причем если во время движения сильно запахло бензином, а корпус бензонасоса мокрый, то, скорее всего, неисправна диафрагма. В этом случае нужно как можно быстрее прекратить движение, так как течь бензина грозит пожаром.

Нет давления в топливной рампе, причины

Наличие определенного давления в топливной рампе инжекторного двигателя — одно из условий его работы. На примере топливной рампы системы питания инжекторного двигателя 2111 автомобиля ВАЗ 21093 (21083, 21099) рассмотрим признаки и причины исчезновения или снижения в ней давления бензина.

Признаки того, что в топливной рампе нет давления

Провалы рывки и подергивания после нажатия на педаль газа

При нажатии на педаль газа взамен ожидаемого увеличения оборотов и подхвата во время движения автомобиля, водитель ощущает, что двигатель пытается остановиться и заглохнуть — провал или несколько таких попыток растянутых во времени — рывки и подергивания.

Снижение мощности и приемистости двигателя автомобиля

Куда-то пропала былая резвость автомобиля и тяга двигателя, автомобиль еле тянет.

Причины неисправности «нет давления в топливной рампе»

Неисправен топливный насос

Электробензонасос не может создать необходимое давление в топливной системе в виду своей неисправности или неисправности электрической цепи включения. Если насос отказывает полностью, то ни о каком давлении в топливной рампе вообще не может быть и речи.

Засорен топливный фильтр

При засорении топливного фильтра системы питания инжекторного двигателя снижается его пропускная способность (в ряде случаев исчезает вообще). В результате бензин не может быть накачан бензонасосом в топливную рампу с достаточным давлением или поддержание необходимого давления на разных режимах работы двигателя становится невозможно. См. «Признаки засорения топливного фильтра системы питания инжекторного двигателя».

Устройство

Инжектор ВАЗ 2107

Инжектор ВАЗ 2107 состоит из следующих элементов:

Компьютер;
Датчики;
Топливные трубки и шланги;
Топливный и воздушный фильтр;
Исполнительные механизмы;
Бензобак;
Проводка.

Система питания инжектор содержит главный элемент – компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

Топливный насос;
Форсунки;
Регулятор холостого хода;
Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Форсунка

Устройство топливной системы ВАЗ 2107

Регулятор холостого хода

Клапан адсорбера

На автомобиле ВАЗ 2107 установлены следующие датчики:

Положения коленвала;
Массового расхода воздуха;
Положения дроссельной заслонки;
Температуры охлаждающей жидкости;
Скорости;
Содержания кислорода в выхлопных газах.

Положение коленвала

Расход воздуха

Температура охлаждающей жидкости

Концентрация кислорода

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

– реле разгрузки замка зажигания;
– реле-прерыватель указателей поворота;
– реле стеклоочистителя;
– выключатель сигнала торможения;
– переключатель света фар и указателей поворота;
– переключатель очистителя и омывателя ветрового стекла;
– выключатель зажигания;
– выключатель аварийной сигнализации;
– комбинация приборов;
– выключатель обогрева заднего стекла;
– выключатель заднего противотуманного огня;
– выключатель наружнего освещения;
– переключатель электродвигателя отопителя;
– дополнительный резистор электродвигателя отопителя;
– электродвигатель отопителя;
– контрольная лампа обогрева заднего стекла;
– контрольная лампа уровня тормозной жидкости;
– выключатель освещения приборов;
– прикуриватель;
– часы;
– выключатель лампы света заднего хода;
– датчик ручного тормоза;
– реле заднего противотуманного огня;
– колодка жгута панели приборов к жгуту системы зажигания;
– плафон освещения вещевого ящика;
– монтажный блок.

Описание конструкции системы питания инжекторного двигателя

Система питания автомобиля предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя. Система питания впрыскового двигателя состоит из топливного бака, электробензонасоса с датчиком указателя уровня топлива, топливопроводов, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, рукавов подвода воздуха, дроссельной заслонки с приводом, а также системы улавливания паров топлива.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром.

Элементы системы питания впрыскового двигателя:

1 — воздухозаборник; 2 — корпус воздушного фильтра; 3 — рукав подвода воздуха к корпусу дроссельной заслонки; 4 — корпус дроссельной заслонки с регулятором холостого хода; 5 — топливная рампа; 6 — топливный фильтр; 7 — электробензонасос с датчиком указателя уровня топлива; 8 — гравитационный клапан; 9 — перепускной клапан; 10 — предохранительный клапан; 11 — топливный бак; 12 — адсорбер

Корпус воздушного фильтра

установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, сверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента крышка фильтра выполнена съемной. Очищенный воздух проходит через датчик массового расхода воздуха по рукаву к дроссельной заслонке.

О замене воздушного фильтра

Многие автолюбители, особенно начинающие, купившие подержанный автомобиль, часто не торопятся заглянуть в корпус воздушного фильтра, и не торопятся его менять. Но это нужно делать через каждые 20 тысяч километров пробега. В противном случае воздушный фильтр, особенно сильно загрязненный в летнее время, может существенно повлиять на снижение мощности двигателя. Ремонт карбюратора будет неизбежным при систематическом использовании загрязненного фильтра. Поэтому неплохо через каждые 5-10 тысяч километров пробега снимать воздушный фильтр и визуально, «на глаз», определять степень его загрязнения.

Следует обращать внимание на нижний край воздушного фильтра во время осмотра, и на его внутреннюю поверхность. Если она будет сильно замаслена, то это говорит о неисправности маслосъемных колец, или о сильном износе поршневой группы

В таком случае необходим ремонт блока цилиндров, или замена колец.
