Схема печки волга 3110

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

радиатора;
патрубка подвода охлаждающей жидкости;
патрубка вывода охлаждающей жидкости;
вентилятора;
воздуховодов;
заслонок;
регуляторов потоков.

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.
Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;
зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;
вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Поменять Радиатор Печки На Волге 3110

20,18. производство радиатор отопителя

Вынимаем аккумулятор. Полностью откройте вентилятор радиатора отопителя (поверните верхний переключатель панели управления отопителем в крайнее правое положение). Откройте смеситель радиатора двигателя и слейте жидкость из системы охлаждения в чистый контейнер емкостью не менее 10 литров.

С помощью отвертки с плоской головкой отпустите хомут.

. и удалите его из верхней насадки радиатор отопителя.

Нажатие «10» отключает две гайки, которые крепят кран радиатора к брызговику.

Снимите его со шпилек и снимите шланг с нижней трубы радиатор отопителя.

Снимите резиновые уплотнения с обеих форсунок. радиатор отопителя.

Снимите консоль панели приборов (см. Рис. Снятие консоли приборной панели. Снимите панель приборов (см. Рис. Снятие приборной панели) без отсоединения предохранителей и проводки (полное снятие панели не требуется). Опустите панель на пол автомобиля.

Замена печного радиатора на волгу 31105 без снятия панели, торпеда (супер быстрый метод)

Как быстро поменять радиатор печи без снятия панели, торпеда на Волга ГАЗ 31105.

Волга ГАЗ 31105 радиатор с быстрой заменой

О развитии канала Сбербанка: 2202200251591770 Спасибо всем! Будут пожертвования на развитие канала.

Используйте клавишу «10», чтобы открутить зажимной винт.

Мы поддерживаем плоскую головку с помощью отвертки и «отрываем» пружинный зажим корпуса.

Точно так же мы используем меньшую гибкость тяги привода.

Поворачивая механизм привода, снимаем верхнюю жесткую цепь с шестерни с флажком и отводим механизм привода вбок.

С помощью клавиши «10» открутите две гайки, которые крепят нагреватель к коробке воздухозаборника (вторая гайка находится на противоположной стороне коробки).

Ключом или головкой «13» открутите гайку верхнего крепежа обогревателя и снимите «объемный» провод со шпильки.

Используйте клавишу «10», чтобы повернуть болт распределителя отопителя в туннель.

Отсоединить воздуховоды отопления ветрового стекла.

. и удалите обогреватель.

Удерживайте винты отверткой или гаечным ключом «10» с помощью «8» и открутите 5 гаек.

. и снимите верхнюю крышку нагревателя с резиновой прокладкой.

Мы удаляем радиатор Утеплитель сделан из пазов.

Мы собираем обогреватель в обратном порядке. Перед установкой рекомендуется помыть старую радиатор перед установкой внутри и снаружи с помощью струи воды удалите загрязнения, которые ухудшают тепловыделение.

Схема печки волга 3110

ЖАРКАЯ ПЕЧКА без переделок Приближается зима и вновь заходит разговор о тепле в машине. Есть много сторонников (и практиков

) установки «жигулевской» печки (или от всяких других машин) на ГАЗ. Давайте подумаем, что это дает? Во-первых, этим просто раскурочивают оригинальную конструкцию. Во-вторых, тепла в ГАЗе практически не прибавляется, потому что температура охлаждающей жидкости на ГАЗе 70-80 градусов, а на «жигулях» 106 ! Отсюда становятся понятны пути улучшения работы штатной газовской печки. Ее работу можно существенно улучшить без всяких переделок. Сначала возьмем в оборот термостат. В свою бытность я имел два термостата – один обычный стандартный (я называл его – летний), а второй такой же, но усовершенствованный (так сказать — зимний).

В чем заключается усовершенствование? Это очень просто. Нужно только уменьшить высоту подъема запирающего клапана термостата. Для этого хорошим паяльником надо согнать олово с пропаянной гайки на клапане, и опустить термостат в кипящую воду. Когда клапан откроется на полную высоту (а это примерно около 10- 12 мм), вынуть его и закрутить клапан так, чтобы он был открыт только на 5 мм. Законтрить гаечкой и опять ее запаять. Таким и посадить в корпус «гусака».

На старых машинах ГАЗ («победа», «зим», «козлик») термостат менять очень просто. У меня были запасены термостаты прямо в чугунках-корпусах («гусаках»), чтобы не ковырятся с внутренними прокладками. Нужно только перед заменой слить литр-другой охлаждающей жидкости. Мотор с таким усовершенствованным термостатом зимой не кипит, но зато держит температуру 90 – 95 градусов!

КТО СКАЗАЛ, ЧТО ГАЗОВСКИЕ ПЕЧКИ НИКУДА НЕ ГОДЯТСЯ.Печка становится такой горячей, что ее тепло не выдерживает рука. «Погода» в салоне становится воистину африканской! Но следует учесть и некоторые особенности. «На воде» с таким термостатом ездить не стоит. Пока мотор работает – все отлично, но стоит его заглушить, в охлаждающей рубашке мотора начинают булькать пары. Ездить надо только с антифризом. И чем он «крепче», тем лучше. Антифриз для морозов минус 30-40 градусов выдерживает нагрев мотора 90-95 градусов без закипания после остановки. А мотору такая температура только на пользу.

НЕ СОМНЕВАЙТЕСЬ! ПРОВЕРЕНО ДОЛГОЙ ПРАКТИКОЙ!

Для увеличения эффекта, особенно на старых машинах ГАЗ, неплохо бы заменить моторчик вентилятора печки. 10-ваттный сменить на 20-30 ваттный – переделки не потребуются, все крепежные размеры у моторчиков одинаковые.

Еще вы с удивлением обнаружите, что двигатель вашей машины стал тише работать и меньше «кушать»! Для моего ЗИМа это было весьма не лишним. По моим наблюдениям – экономия была добрых литр-два на сотню километров! В высокой температуре мотора, кстати, секрет экономичности «жигулевских» и прочих моторов типа «мерседесовских». Для высокой температуры и предотвращения при этом закипания мотора, у них вообще поддерживается повышенное давление в системе охлаждения. Ну, а нам всякие дорогие навороты без надобности, хватит и «заколдованного» термостата :dance2:.

Радиатор охлаждения двигателя ГАЗ 31105

Система охлаждения двигателя внутреннего сгорания на модели авто ГАЗ 31105 жидкостная – охлаждается ДВС тосолом или антифризом. В систему входит от 9,7 до 12 литров, в зависимости от типа радиатора и модели двигателя.

Радиатор охлаждения также может быть разного типа – он бывает разным по материалу изготовления (медным или алюминиевым) и по своей конструкции (двухрядным или трехрядным). Медные трехрядные радиаторы наиболее эффективно справляются с поставленной задачей – медь лучше отводит тепло, а в трех секциях помещается большее количество охлаждающей жидкости.

Схема работы системы охлаждения двигателя ГАЗ 31105 У каждого материала есть свои преимущества и недостатки. Чем хороши радиаторы из алюминия:

Имеют небольшой вес;
Обладает невысокой ценой.

К сожалению, на этом преимущества алюминия заканчиваются. Недостатков у алюминиевого радиатора значительно больше:

Обладает хрупкостью и поддается коррозии;
Его очень сложно отремонтировать – он плохо паяется;
Тепловодность у материала недостаточная, с ним возможен перегрев двигателя;
Радиатор из алюминия быстрее забивается грязью, так как в нем со временем образуются окислы.

Медные радиаторы более тяжелые, стоят они значительно дороже. Но эффективность охлаждения у них лучше, а отремонтировать радиатор легко при помощи паяльника. Но есть различные факторы, которые при покупке владельцы автомобилей ГАЗ 31105 упускают из виду. Дело все в том, что в наше время чисто медные радиаторы уже практически не встречаются.

Радиаторы изготавливают из латуни, а для удешевления изделия ребра охлаждения делают из стали. Металл быстро ржавеет, и такой радиатор служит недолго. Кстати, на алюминиевых радиаторах бачки охлаждения могут быть выполнены из пластика. Такие детали вообще не ремонтопригодны и считаются одноразовыми.

Вентилятор

Ещё одной банальной причиной, по которой печка ГАЗ – 3110 дует холодным воздухом или вернее не дует совсем, является поломка вентилятора. Именно он отвечает за то, чтобы разогретый воздух направлялся в воздуховоды. Поломка может заключаться в самом вентиляторе, электронике, которая им управляет или же в предохранителе. Ситуация, когда перегорает предохранитель, довольно частая и опытные автомобилисты советуют иметь запасной набор предохранителей всегда в машине. В том случае, если вы решили поменять вентилятор, то лучше всего отдать предпочтение максимально мощным моделям. Если вы проверили и устранили все возможные поломки, а печка ГАЗ 3110 по-прежнему дует холодным воздухом или еле-еле тёплым, то стоит задуматься над тем, чтобы её просто заменить на более современную модель.

В том случае, если печка работает нормально, воздух из воздуховодов поступает горячий, автомобиль хорошо утеплён, но в салоне всё равно прохладно стоит подумать над тем, чтобы в салоне установить дополнительную печку, которая позволит обогревать заднюю часть салона, и пассажиры перестанут испытывать дискомфорт при низких температурах. Сегодня на рынке можно найти множество различных вариантов, стоит только выбрать

Важно понимать – поездка на автомобиле должна быть приятна для всех пассажиров и в любую погоду

Материалы и инструменты

Если вы планируете выполнять работу по установки отопителя на ГАЗ-3110, взятый от более новой модели 31105, рекомендуем всё же заручиться поддержкой одного помощника.

Работа предстоит сложная и длительная, а потому выполнять все процедуры вместе с напарником будет минимум веселее и быстрее.

Для замены отопительного оборудования на Волге 3110 потребуется собрать комплект, куда будут входить следующие составляющие:

новая печка соответствующего образца от 31105;
радиатор (обычно идёт в комплекте с печкой);
обязательно прямые патрубки на радиаторе отопителя;
электрический краник печки, который смело можно брать от Газели;
либо вакуумный аналог электрического крана отопителя;
панель управления, и тоже нового образца;
схема подключения;
так называемый бинокль;
провода;
разъёмы;
свёрла;
болгарка;
отвёртки;
ключи;
пассатижи;
острый канцелярский нож;
материалы для герметизации соединений;
пустая тара для слива тосола;
хорошее освещение снаружи и внутри салона и пр.

Это основной набор инструментов и материалов. Но по ходу выполнения работ могут потребоваться дополнительные компоненты. Но ничего из категории профессиональных инструментов или приспособлений не понадобится точно.

Для справки добавим, что биноклем называется промежуточный элемент, который служит для соединения печного радиатора с патрубками.

Демонтажные работы

Когда на автомобилях ГАЗ-3110 плохо греет и дует печка, причин может быть несколько. Одной из частых неприятностей считается выход из строя электровентилятора отопителя.

Если моторчик начитает барахлить, либо полностью выходит из строя, не забудьте перед его снятием и заменой проверить состояние предохранителя, убедиться в целостности проводки. Не исключено, что проблему можно решить путём небольшого ремонта или банальной смазки устройства.

Но когда печка вовсе перестаёт дуть, с проводкой всё хорошо и предохранитель цел, то тогда мотор с большой долей вероятности требует полной замены.

В период холодов мало кто будет терпеть, если плохо греет печка ГАЗ Волга 3110, а потому требуется принимать оперативные решения. Самым правильным считается снятие и замена вышедшего из строя узла.

Демонтировать электровентилятор отопителя довольно проблематично на версии 3110, но многие успешно справляются с поставленной задачей своими руками. Если следовать инструкции и не нарушать последовательность действий, у вас обязательно всё получится. Самостоятельное снятие и замена дают возможность неплохо сэкономить на услугах автосервиса, а также получить дополнительные навыки и опыт в ремонте собственной Волги.

Установленный в отопителе электродвигатель

Чтобы добраться и снять электровентилятор, а заодно проверить на предмет исправности добавочный резистор, необходимо:

В целях собственной безопасности и сохранности электрооборудования автомобиля ГАЗ-3110 отключите минус с аккумуляторной батареи.
Освободите пространство в передней части автомобиля, и в особенности со стороны переднего пассажира. Очистите бардачок, сдвиньте назад кресло и можно приступать.
Для начала демонтируется правая нижняя подставка приборной панели. Тут предварительно может потребоваться снятие консоли панели приборов, чтобы добраться до крепёжных винтов.
С помощью отвёртки открутите 3 винта, провернув их буквально на 3 оборота.
Теперь можно смело вытаскивать на себя правую нижнюю подставку.
Перед вами корпус электромотора. Но до его снятия ещё далеко. Сначала нужно отключить штекерный разъём от электровентилятора печки вашей Волги.
Далее отключаются ещё 2 провода, которые используются в качестве контактов добавочного резистора.
Возьмите ключ торцевого типа на 10. Он необходим, чтобы открутить 3 крепёжных болта.
Выкрутив эти болты, можно вынимать из корпуса печки Волги 3110 наш изношенный вентилятор отопителя.
Чтобы снять добавочный резистор, требуется со стороны левой ноги переднего пассажира отыскать 2 винта крепления этого устройства. Откручиваются они с помощью ключа на 10. Теперь добавочный резистор можно извлекать.

На этом процедуру демонтажа считают завершённой. Для установки нового электровентилятора отопителя просто действуйте в обратной последовательности.

Тут важно отыскать подходящий новый электромоторчик печки. Причём желательно в сборе вместе с крыльчаткой

Хотя некоторые меняют только электромотор, устанавливая на него старую крыльчатку с лопастями для нагнетания воздуха.

Чтобы разобрать старый электровентилятор, требуется выполнить несколько последовательных, но простых действий:

с помощью отвёртки открутите стопорный винт, прокрутив его на 2 оборота;
теперь ротор легко снимается с самого электромоторчика отопителя>;
далее возьмите ключ на 8, и открутите 2 крепёжные гайки;
снимите диск вместе с резиновой прокладкой.

Все снимаемые компоненты разборного электровентилятора можно менять по мере необходимости.

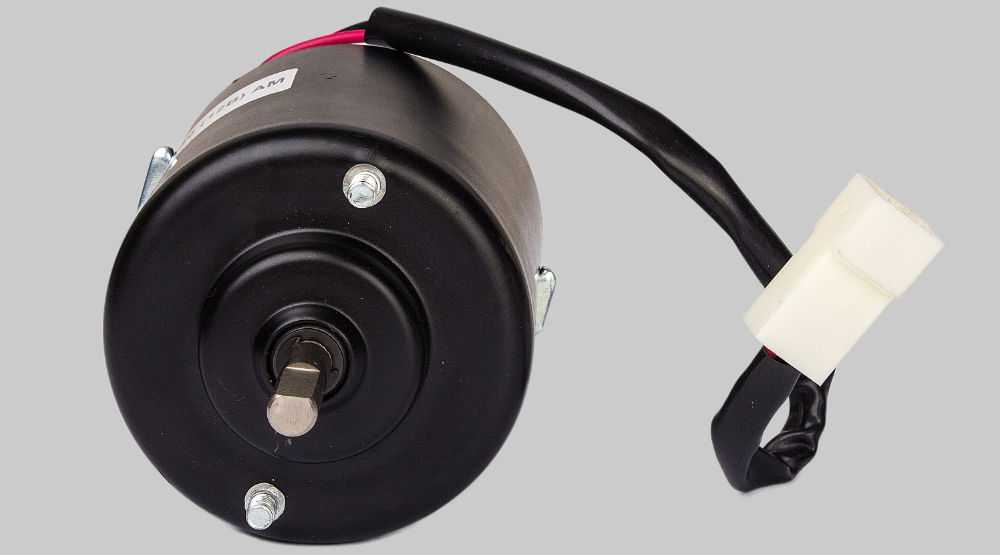

Мотор отопителя ГАЗ-3110

Если же вы предпочитаете заменить электромоторчик полностью в сборе, используйте качественные аналоги оригинального вентилятора для автомобиля ГАЗ-3110.

Как Поменять Радиатор Печки На Газ 3110

Сообщества> ГАЗ ВОЛГА> Блог> Срочно! Радиатор отопителя! Как он не прав! 3102 салон 3110

снял перчатку, полку и что потом откручивать чтобы было жутко?вот они приходят домой, чтобы спросить тебя, тогда я пойду на работу, чтобы помочь тебе!Заранее спасибо.

Комментарии 13

сейчас в этой процедуре. сани сказали, что все было просто, но на них легко смотреть, клялся, что получилось. Есть разные печи. при температуре от 29 до 10 об. духовка для выпечки чуть меньше, чем черная, при 10 об. за 10 об. выйдет без шаманства с панелью. но черные печи вызывают прекрасного помощника. и даже демпфирующие провода с веревками или стержнями. Кабели называются проще. но тянуть мммммм на к

Также поменял радиатор в гараже! Правильно советуем! Ничего не выйдет из перчаточного ящика ((((Нужно снять накладку рулевого вала (чтобы не дать торпеде двигаться!), Затем откручиваем винты на верхней части приборной панели, вроде 2 или 4 я не забуду, Влево и вправо, снимите передние рейки (пластиковые), вы увидите там по бокам винта, а снизу также выйдет пепельница, а торпеда отодвинется в сторону, там вы хорошо открутите эту гайку (это масса тарелки), тогда они хорошо объяснили здесь)

Я пошел в гараж, чтобы встретить друга из гаража, он не ел собак на Волге, он сказал ему, что согласился помочь мне.Процесс таков: откручиваем панель рулевой колонки, два болта высушили антифриз, шланги были сняты, а часть hymaros потянула корпус. А вот алюминий радиатор Заводской участок похудел на шве снизу. они говорили и рекомендовали медную лузар в три ряда, и у меня есть такое мнение. Кстати, процесс занял полтора часа.

Замена радиатора печь на волге 31105 без снятия панели, торпеда (супер быстрый метод)

Как быстро поменять радиатор печи без снятия панели, торпеда на волге ГАЗ 31105.

https://youtube.com/watch?v=0u46MhygCKY

Замена радиатора печь за газ 3110

замена радиатор и трубы системы охлаждения газ 3110 в доме. Хочу услышать ваши мысли о радиаторах, которые ставят то, что и на что действительно похоже!И спасибо всем за помощь.

Я выбросил торпеду. Замена радиатора в топке, особенно в первый раз, не легка. терпения и удачи.

Я сделал немного другую вещь, открутил торпеду, слегка согнул ее и потянул радиатор через пластину снизу одна фигурка мягкая, но лучше не стойкая))) главное снять пластиковую крышку на радиаторе))

и вот проблема поставила ей руку, где радиатор через отверстие под ступицей и там 100 г антифриза. что может быть?

90% радиатор, 10% радиаторная резьба (если трубы не спаяны)

получается, что для снятия панели нужно разобрать все, рулевую колонку и т, д,

на самом деле да. рулевая колонка откручивается (2 болта), и узел опускается в сиденье, затем пепельница, облицовка стойки, облицовка стекла

затем вы уже откручиваете торпеду и толкаете ее вправо (осторожно с помощью проводов и стержней печи, затем вы можете как-то подняться к печи и ее радиатору (открутить шланги от моторного отсека до печи, и Если пластиковые фитинги их скручивали. Советую открутить его, тогда будет легче снять / установить духовку.) Впервые у меня ушло 8 часов, утомительная процедура.,

Я расстегнул панель, но не снял ее полностью. Там нужно добраться до гайки М8. А затем опустите пластину в сборе вниз. Проводка выполнена на защитной обуви. Однако рулевой вал должен быть выключен.

За бардачком находится такой большой пластиковый корпус, справа у него мотор на плите и радиатор, вы снимите мотор и нижнюю крышку этого корпуса, чтобы снять радиатор, слегка согнуть приборную панель: D

В вашем случае панель должна быть сброшена, бордовый. для тех, у кого новая печь.

Материалы и инструменты

новая печка соответствующего образца от 31105;
радиатор (обычно идёт в комплекте с печкой);
обязательно прямые патрубки на радиаторе отопителя;
электрический краник печки, который смело можно брать от Газели;
либо вакуумный аналог электрического крана отопителя;
панель управления, и тоже нового образца;
схема подключения;
так называемый бинокль;
провода;
разъёмы;
свёрла;
болгарка;
отвёртки;
ключи;
пассатижи;
острый канцелярский нож;
материалы для герметизации соединений;
пустая тара для слива тосола;
хорошее освещение снаружи и внутри салона и пр.

GAZ › Logbook › Замена радиатора отопителя 31105 рестайлинг

«Волга» в части устройства отопителя и принципов его работы в целом не отличается от других автомобилей.

Прогрев салона происходит за счёт работы двигателя.

Воздух снаружи проходит через радиатор, нагреваясь, а затем поступает в салон

Дело в том, что во время работы мотор буквально раскаляется, и чтобы он не вышел из строя, излишнее тепло от него необходимо отвести. Для этого предназначена охлаждающая жидкость — антифриз или тосол — которая циркулирует по специальным патрубкам. Они соединяются с радиатором — центральным узлом отопителя, устройством, аккумулирующим тепло.

Так выглядит блок управления печкой на старой «Волге» (доработан владельцем)

Воздушные потоки можно было направить либо на лобовое стекло и в салон, либо на лобовое стекло и передние двери, либо в ноги водителя и пассажира на переднем сидении. Рычажок управления краном печки позволял регулировать количество поступающего в салон тёплого воздуха, вплоть до полного прекращения его подачи.

Блок управления печкой ГАЗ 31105 стал более удобным за счет трех рукояток

Вместо двух рычажков на нём располагались три «крутилки» — рукоятка управления фокусировки воздушных потоков, рукоятка управления скоростью вентилятора печки и рукоятка регулировки температуры. Стоит отметить, что печка от ГАЗ 31105 может с успехом заменить «родную» печку на классической 3110.

Если снять щиток и посмотреть на него с обратной стороны, то можно увидеть микросхему.

С обратной стороны блока можно увидеть микросхему

Печка связана со всей остальной «электрикой» в машине по стандартной схеме.

Резистор — важное звено электрической цепи. В печке резистор отвечает за скорость вращения лопастей вентилятора

Резистор подсоединён к мотору вентилятора и распределяет поступающий ток, благодаря чему вентилятор может функционировать на разных скоростях. Когда резистор ломается, весь электрический ток поступает напрямую к вентилятору, и печка работает в единственном режиме — на максимальной скорости.

Резистор обеспечивает работу печки в разных режимах

Причина выхода из строя резистора печки «Волги» – его перегрев. Дело в том, что охлаждение резистора происходит за счёт поступления наружного воздуха, и если вовремя не менять салонные фильтры, эта немаловажная деталь печки выйдет из строя.

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Если в вашем автомобиле имеется нижняя декоративная панель отопителя, то её также необходимо снять.
Затем нужно отсоединить моторчик вентилятора печки. Сначала следует отсоединить разъём самого моторчика, а затем два разъёма резистора.

Как в любом другом автомобиле, система отопления ГАЗ-31105 является неподменной во время эксплуатации в осенне-зимний период. Обычно, если она выходит из строя, то происходит это конкретно в то время, когда очень требуется её наличие и работоспособность. Есть несколько способов как заменить радиатор печки замена радиатора печки ваз 2115.

Инструменты и материалы

Для замены старого радиатора печки вам потребуется не только новый элемент, но также и определённый набор инструментов и вспомогательных материалов.

Но искать какие-то особые инструменты или профессиональные приспособления не придётся. Подходящий набор состоит из:

набора гаечных ключей различных размеров;
плоскогубцев;
молотка;
кусачек;
плоской отвёртки;
крестовой отвёртки;
ёмкости примерно на 10 литров, но не меньше;
приборов для лучшего освещения;
ветоши и пр.

Всё необходимое с лёгкостью можно найти в гараже любого автолюбителя, который хотя бы периодически выполняет простейшие работы по ремонту и обслуживанию своего автомобиля

И не важно, будет это ГАЗ 3110 или какая-то современная иномарка

Демонтаж и установка

Последовательное выполнение всех процедур позволит добиться желаемого результата. Сложность заключается именно в длительности демонтажных работ и обратной сборки автомобиля при замене всей печки.

Процедура начинается с разборки салона. Тут можете полагаться на заводскую инструкцию, либо действовать буквально на инстинктах. Но всё же будет правильно придерживаться определённых шагов, снимать деталь за деталью, запоминая, а лучше записывая, их расположение. Ведь не так сложно разобрать салон, как потом собрать его обратно, исключая зазоры, неправильное подключение проводов и пр.

При разборке салона также придётся снять торпеду и так называемую бороду. Передняя часть полностью освобождается от всего пластика и расположенных под них элементов. То есть придётся целиком оголить старый отопитель.

Прежде чем демонтировать печку от вашей Волги 3110, обязательно слейте из системы всю жидкость охлаждения. Для этого снимается нижний патрубок или откручивается сливная пробка. Слив лучше осуществлять на остывшем двигателе, поскольку контакт кожи с горячим тосолом или антифризом приведёт к серьёзным последствиям в виде ожогов.

Когда вся жидкость охлаждения будет слита, можно отсоединять патрубки и полностью демонтировать старый блок отопителя. Поскольку в состав новой печки от ГАЗ-31105 входят и все воздуховоды, оставлять старые не имеет никакого смысла.

Теперь салон автомобиля выглядит очень пустым, а вокруг вас раскиданы компоненты Волги. Но ничего страшного. Скоро всё вернётся на свои места, но печка начнёт работать намного лучше и удобнее.

Процедура установки нового отопителя, взятого от автомобиля ГАЗ-31105, предусматривает выполнение нескольких шагов в определённой последовательности:

Сначала возьмите новый отопитель с воздуховодами, и занесите его аккуратно в салон. Для начала нужно примерить узел, чтобы убедиться в совпадении всех отверстий, креплений, входов и выходов. Если вы выбрали подходящий отопитель, всё совпадёт практически на 99%. Доработки будут минимальными.
На Волге ГАЗ-3110 имеется старый кронштейн. Вот он нам и будет мешать, что вы наглядно увидите ещё при примерке нового узла. Потому вооружайтесь болгаркой, и без доли сожаления срезайте этот кронштейн. Ещё раз попробуйте примерить печку. Всё встало куда лучше, и кронштейн действительно был лишним.
Не убирая отопитель из салона, сделайте пометки отверстий для вывода и подключения радиатора.
Отверстия можно сделать круглыми, если есть сверло подходящего диаметра. Но некоторые вырезают болгаркой квадратные отверстия

Их важно сразу обработать антикоррозийные составами, а также зашлифовать.
В отверстиях проклеивается виброизоляционный и шумоизоляционный материал. Можно в теории обойтись без них, но тогда пострадает уровень комфорта

Лучше всё делать сразу качественно и на совесть.
Закончив работу с отверстиями под радиатор, приступайте к фиксации уже нового узла отопителя от автомобиля ГАЗ-31105. На Волгу 3110 он встаёт превосходно, из-за чего такая модернизация печки пользуется огромной популярностью среди владельцев старой Волги.
В зависимости от конструктивных особенностей новой печки и вашей старой Волги 3110, тут при монтаже может потребоваться изготовление дополнительного кронштейна. Решить проблему удастся применением обычной металлической полосы, вырезанной в необходимом размере.
В установке и креплении нового отопителя нет особо ничего сложного. Но дальше идёт этап подключения патрубков, электрики и прочих значимых компонентов.
Сразу после надёжной фиксации новой печки и изоляции отверстий, можно подключать кран и комплекта. Тут потребуется набор из патрубков подходящий длины, размеров и диаметра. В готовых комплектах они уже есть. Если собираете печку по частям самостоятельно, их придётся докупать.
Устанавливать электронасос или нет, дело лично каждого автовладельца. Но с насосом печка работает намного лучше и эффективнее. Потому подключение осуществляется через электронасос. Выбирайте удобное место для его размещения, чтобы при необходимости получить к нему быстрый доступ для ремонта или профилактики.
Опираясь на заводскую схему подключения, актуальную для печки от ГАЗ-31105, выполняется соединение всей проводки. Действуйте строго согласно рекомендациям.
Единственной актуальной доработкой нового блока управления печкой является замена стандартных лампочек и применение светодиодной ленты по периметру. Подсвечивается лучше, выглядит эффектнее. Но это уже модернизация на ваше личное усмотрение.

Материалы и инструменты

новая печка соответствующего образца от 31105;
радиатор (обычно идёт в комплекте с печкой);
обязательно прямые патрубки на радиаторе отопителя;
электрический краник печки, который смело можно брать от Газели;
либо вакуумный аналог электрического крана отопителя;
панель управления, и тоже нового образца;
схема подключения;
так называемый бинокль;
провода;
разъёмы;
свёрла;
болгарка;
отвёртки;
ключи;
пассатижи;
острый канцелярский нож;
материалы для герметизации соединений;
пустая тара для слива тосола;
хорошее освещение снаружи и внутри салона и пр.

Установка печки от ГАЗ-31105 в ГАЗ-3110

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.
