Канава для ремонта автомобиля

Материалы изготовления и методы обработки

Подавляющее большинство деталей автомобильного подъёмника могут и должны быть изготовлены из металлопроката. Это удобно, ведь такого рода материалы доступны на каждой металлобазе, их можно приобрести точно необходимое количество, а главное — некоторые элементы допустимо заменять на другие сорта проката с сохранением эквивалентного сечения.

К некоторым деталям предъявляются требования первичного использования, поэтому некоторые позиции придётся купить обязательно. В первую очередь — профильную трубу двух типоразмеров, толщина меньшего должна с миллиметровым допуском в минус равняться внутренним размерам большего, например, 40х40х5 и 50х50х4 мм. В среднем потребуется не более двух метров трубы каждого типа.

Остальные детали желательно изготавливать из более массивного сортамента: швеллера, тавра или угловой стали. Основу рамы можно собрать из швеллера 14У или 16У, соединив параллельно два отрезка. Швеллеры могут быть заменены отрезками угловой стали, соединёнными цельным сварным швом с усиливающей накладкой.

В нижней части рамки выбор материалов абсолютно свободный. В общей сложности сюда уходит порядка 6 метров угловой стали 63х4 мм, но её можно заменить практически любыми материалами такого же сечения. Дополнительно потребуется несколько отрезков стальной горячекатанной трубы, кругляка стали 40Х или подобной, а также листовой стали для изготовления косынок.

Как поднять авто для ремонта без домкрата и ямы

Для ремонта автомобиля своими руками часто требуется поднять какую-либо сторону, а возможно и всё авто. В автосервисах почти всегда используют подъёмники или ямы. Но не у каждого автовладельца есть в багажнике свое личное СТО, поэтому рассмотрим основные варианты поднятия авто.

Безопасность при подъеме автомобиля без подъемника, смотровой ямы и специальной эстакады
Способы поднять машину в гараже для ремонта
Безопасное поднятие авто на домкрате
Как поднять машину без домкрата
Поднять машину на деревянные подставки
Способы поднять машину для ремонта на улице
Поднять авто на самодельную мини-эстакаду
Вывесить авто на стойки
Другие способы поднять автомобиль самостоятельно

Замена колес и резины на больший диаметр – действенно, но мало

Если колесные арки позволяют, можно получить дополнительно 1-1.5 см клиренса, заменив родные диски на большие. Достаточно прибавить один дюйм к радиусу окружности колеса, чтобы увеличить клиренс примерно на 1 см. Также можно заменить резину. К примеру, если заводской размер для вас 205/55 R16, можно приобрести покрышки 205/65 R16. Это увеличит высоту профиля примерно на 1 см, что также позволит получить небольшой плюс к просвету.

Плюсы данного метода очевидны:

Покупать новые колеса не обязательно. Порой лучше будет найти подержанные оригинальные диски для вашего автомобиля. Часто производители предлагают целый ряд дисков для своего транспорта, в котором можно отыскать нужные размеры. Но вот брать более широкие колеса не рекомендуется. Это не принесет вам много комфорта и уверенности, полностью изменив качество управления. А также такие колеса сильно увеличат расход топлива. Придерживайтесь заводских требований ширины.

Почему подламывается второй домкрат?

Из курса теоретической механики мы помним, что наиболее устойчивой является система с тремя опорами. Если принять один бок машины с двумя прижатыми колесами за одну точку опоры, а колесо с другого бока — за вторую, то поднимающий машину домкрат будет третьей точкой опоры. При блокировке колес система распределяет нагрузки на все опоры и остается неподвижной.

Но как только к ней добавляется четвертая точка опоры, она пытается сдвинуть всю конструкцию с места. Нагрузки перераспределяются, и внутри замкнутой системы появляется опрокидывающий вектор.

Для простоты понимания представим неподвижную треногу с фотокамерой на дороге. Даже на гравии она стоит ровно. И посмотрим на кухонный стол с четырьмя ножками, который даже на ровной поверхности всегда колеблется из стороны в сторону.

Тем самым при подсовывании под машину второго домкрата внутри системы тоже возникают силы, выводящие ее из состояния равновесия.

Тем самым лучше всего пользоваться только одним домкратом. Причем его необходимо устанавливать строго под штатные места на порогах.

Чтобы зафиксировать автомобиль и не дать ему скатиться, при поднимании необходимо затянуть ручной тормоз и использовать блокирующие башмаки, которые устанавливают под два колеса по диагонали. В этом случае даже ромбический домкрат будет крепко держать автомобиль.

Сборка, подгонка и навороты

Траверса должна свободно перемещаться в направляющих по всей высоте хода. При необходимости можно отметить места притира, после чего снять лишний металл с помощью УШМ, либо вывернуть направляющие или стаканы в нужную сторону. С периодической проверкой плавности хода выполняется крепление стаканов к площадке по всем точкам соприкосновения. После закрепления направляющие смазываются пластичной смазкой.

Далее работа веётся над штангой толкателя. Её лучше выполнить из круглого прута толщиной около 33–35 мм. Штанга вставляется в центрирующую втулку и упорный стакан, при этом зазор втулки не должен быть меньше 2 мм для удобного выравнивания. После установки штанги в подъёмник сначала нужно приварить стакан: по обеим соприкасающимся поверхностям наложить двойной шов. Далее приваривается втулка, врезанная в площадку. Её крепление не должно быть излишне прочным, гораздо важнее хорошо поработать над устранением перекоса. Движение толкателя во втулке осуществляется насухо.

Чтобы обеспечить надёжную блокировку подъёмника, необходимо рассчитать положение стоек под площадкой так, чтобы направляющие находились точно между ними. В стойках сверлится вертикальный ряд соосных отверстий через каждые 50 мм, при этом желательно вести отметку от нижних концов направляющих по мере подъёма траверсы. В полученные отверстия вставляют длинные шпильки, фиксируемые на шплинтах. Обездвижить площадку можно с помощью квадратных прутков со скошенными торцами, которые вставляют между катками с зазором по 3–5 мм.

Подшипник передней ступицы Нива

Нива является одним из знаменитых автомобилей отечественного происхождения. Справедливости ради стоит отметить, что в конце 70-х эта модель была удостоена золотой медали и признана лучшей в своем классе. Но какой бы машина не была, во многом ее безотказная работа связана с запчастями, которые для нее приобретаются

Поэтому важно не экономить на деталях, особенно если это подшипники Нива

Типы подшипников для Нивы и их расположение в конструкции

В зависимости от модели этой марки автомобиля и модификации, могут быть использованы разные виды подшипников. Вот, например, список подшипников, применяемый для распространенных машин Нива 2121.

Двигатель, сцепление. Применяется однорядный радиальный шарикоподшипник.
Водяной насос. Двухрядный радиальный шарикоподшипник, при этом заменой внутренних колец в конструкции служит валик.
КПП. Здесь может быть использован однорядный радиальный шарикоподшипник, обычный или со стопорной канавкой. Также игольчатый, роликовый радиальный, радиально-упорный двухрядный.
Раздаточная коробка – однорядный радиальный шариковый, радиальный роликовый.
Передний мост. Применяют шарикоподшипники радиальные однорядные, в том числе со стопорной канавкой, роликовые конические.
Задний мост. Радиальный шарикоподшипник однорядный, роликовый конический однорядный.
Подшипник ступицы Нива – роликовый конический однорядный.
Генератор. Шариковый радиальный однорядный.

Подшипники на Ниву 4х4

Часто владельцы жалуются, что штатный подшипник ступицы Нива нуждается в постоянной регулировке. Из-за нехватки времени этого многие не делают, и в процессе эксплуатации машины появляется гул, воющие и свистящие звуки, которые говорят о том, что подшипники вышли из строя. Кто-то полностью меняет деталь на аналогичную, а некоторые заменяют штатные подшипники на двухрядные или нерегулируемые.

Преимущества нерегулируемых подшипников:

не нуждается в регулярной смазке и затяжке в процессе эксплуатации авто;
не проворачиваются на ступице;
долговечность;
минимизация трения в ступичном узле;
отсутствие износа посадочных мест.

Установка двухрядных подшипников вместо штатных, более сложная. Как правило, приобретается аналог такого подшипника, потому что двухрядный ступичный подшипник Нива отсутствует в продаже в принципе, а затем мастер подтачивает его под нужные размеры и устанавливает. И вы на долгие годы забываете о регулировке, гуле, шуме.

Нива Шевроле и ее слабые места

Эта модель автомобиля достаточно тяжелая, и создана для бездорожья. Поэтому не мудрено, что именно подшипники Нива Шевроле признаны слабым местом авто. Подшипники есть и в задней части подвески, и в передней. Передвижение по ухабистым дорогам сильно их изнашивает, что приводит не только к повышенному износу резины, но и потере управляемостью машины.

Неисправный подшипник передней ступицы Нива определить достаточно просто. Появляется усиленный люфт колес, стук, скрежет или гул при движении. При возникновении таких нарушений, лучше всего произвести замену запчасти, тем более сделать это можно самостоятельно, имея под рукой привычные автомобильные инструменты.

Поднять автомобиль домкратом, и открутить колесо.

Демонтировать суппорт и тормозные колодки.

При помощи молотка отсоединить тормозные диски от ступицы, а затем вынуть конусную втулку.

Разогнуть стопорную пластину и открутить ее, используя ключ.

Затем отсоединяем поворотный кулак. Проще всего демонтировать его уже вместе со ступицей и шаровыми, а потом уже разъединять их.

Извлечь внутренний подшипник ступицы Нива точным ударом молотком по тыльной стороне.

Подденьте отверткой или другим плоским инструментом сальник, а затем извлеките внутреннее кольцо, тем самым открыв путь к подшипнику ступицы.

Демонтировать старый подшипник, а на его место запрессовать новый, используя трубу и деревянные накладки.

Произвести сборку конструкции.

Важно, чтобы передняя ступица Нива менялась одновременно с обеих сторон. Иначе новая деталь быстро износится

Автомобиль Нива передний подшипник может иметь самый качественный и дорогой, но если замена произведена только с одной стороны, будьте готовы к скорому повторному ремонту.

может быть вариант мне кажется не стОит заваливать машину набок ИМХО: 1. без опыта можно уронить машину и что-нибудь покорёжить 2. есть другие способы (более безопасные для машины) сделать снятие КПП удобнее

Я бы просто побоялся без хотя бы визуального опыта заваливать машину.

Попробуй передок у машины поднять. По два колеса под каждое переднее колесо попробуй запихнуть. С двумя домкратами и несколькими чурками или кирпичами должно получиться. Получится, что ты перед у машины поднимешь сантиметров на 30-40.

ЗЫ: хорошенько только обдумай последовательность действий

может я просто чушь порю и этот вариант дебилен?

Навыки, необходимые при изготовлении домкрата

Сразу стоит сказать, что рукоделие — дело непростое и требует определённых навыков. В нашем случае это практически все способности, которыми должен обладать начинающий механик:

сварка — самое основное, что требуется при работе с металлом. Поскольку конструкция будет собираться с нуля, её нужно будет только сваривать. Причём делать это надо качественно, чтобы в итоге получилось прочное изделие;
резка — достаточно уметь резать железо болгаркой. Хорошо, если есть навык резки кислородным факелом;
обработка — без навыка использования напильника или шлифовальной машинки будет трудно;
токарноедело — в принципе можно обойтись и без него, но если вы увлекаетесь этим, то будет значительно легче при изготовлении и обработке некоторых деталей;
покраска — сделанная своими руками вещь должна обязательно быть покрашена.

Если вы обладаете выше перечисленными навыками, то в процессе изготовления домкрата никаких проблем возникнуть не должно. Чем выше уровень владения инструментом, тем лучше получится изделие.

Изготовление траверсы

Траверсу изготовить проще, она состоит из центральной балки и двух выдвижных плеч. Балка изготавливается из трубы 50х50х4 мм, длина должна соответствовать ширине ямы. Точно по центру нужно просверлить отверстие, диаметр которого на 2 мм больше толщины направляющей втулки. Таким образом, в траверсу вваривается такая же втулка, как и в площадке, но с глухим отверстием. Глубина отверстия должна составлять половину общей длины стакана, которая, в свою очередь, должна быть на 30–40 мм больше толщины балки, то есть до 100 мм в нашем случае. Крепление производится временное, двумя точками с верхней стороны.

Внутрь балки с каждой стороны вставляют отрезки трубы 40х40х5 мм, длина каждого должна быть вдвое меньше центральной части траверсы. Наружные края крыльев глушат, затем приваривают к ним вертикально втулки с внутренней резьбой 14х1,5 мм. Втулки предназначены для вкручивания регулируемых по высоте упоров.

Какая разница для подвески, как расположен автомобиль

Подвеска это комплект механизмов, который отвечает за правильное положение кузова, поперечные и продольные оси колес, а так же плавное перемещение при преодолении неровных участков дороги. Подвеска включает в себя направляющие устройства (поперечные тяги, рессоры, рычаги), амортизаторы, стабилизаторы поперечной устойчивости, ограничители хода подвески и сайлентблоки (резино-металлические шарниры, с помощью которых крепятся стабилизаторы, реактивные тяги и рычаги).

Когда автомобиль находится на подъемнике, подвеска максимально расслаблена, все ее углы в этот момент отличаются то того положения, когда машина стоит на колесах, а значит выявить дефект будет сложнее. Если тест проводится в нагруженном состоянии на смотровой яме, то изменение углов подвески относительно нормы будет очевиден, а значит выявление неисправностей и ремонт будут более качественными.

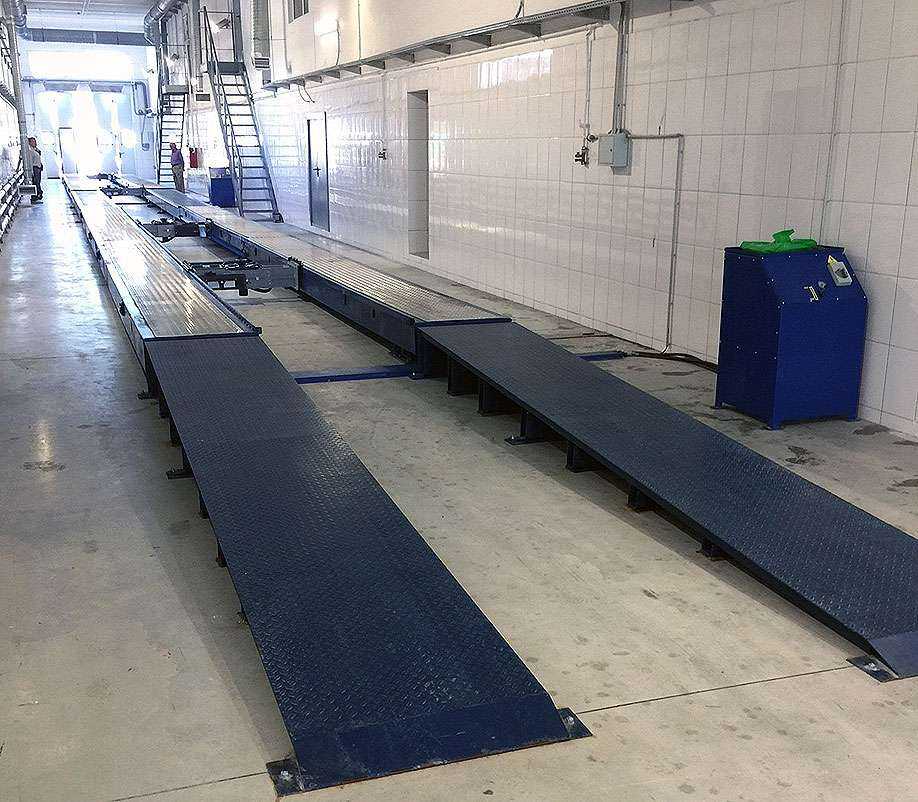

Параллелограмм или ножницы

Гидравлические подъемники могут быть ножничными или параллелограммными. Конструкция ножничных подъемников ограничивает пространство рабочей зоны. Инструментальная тележка, трансмиссионная стойка, напольный подъемник, емкость для сбора или раздачи масла – все это оборудование может располагаться только в основном проходе. При работе на ножничном подъемнике слесарь-ремонтник вынужден входить в рабочую зону только с торцов подъемника, в результате теряется время, падает производительность.

Параллелограммные гидравлические подъемники лишены этого недостатка, их конструкция позволяет обеспечить максимально удобный доступ к автомобилю персоналу и оборудованию, так как отсутствует ножничный механизм под платформами.

В конструкции параллелограммных подъемников нет скользящих ползунов, как на ножничных подъемниках, что делает их более надежными и долговечными. В настоящее время работают подъемники данной конструкции со сроком эксплуатации более 40 лет. Благодаря гидравлической синхронизации, на новой модели подъемников Челябинского завода автосервисного оборудования удалось убрать поперечные балки между правой и левой платформами, мешающие перемещению персонала и вспомогательного оборудования. Это обеспечило превосходный доступ, например, к напольным подъемникам, трансмиссионной стойке или к емкости для замены масла. Надежная гидравлическая синхронизация правой и левой платформ производится независимо от распределения нагрузки на них.

По требованию заказчика параллелограммные подъемники 12Г272М1, 24Г272М1, 36Г272М1, 48Г272М1, 60Г272М1 Челябинского завода автосервисного оборудования могут быть грузоподъемностью 12, 24, 36, 48 и 60 тонн и длиной от 5 до 24 метров. Монтаж может быть произведен одним из двух способов. Первый – если не готов пол. В этом случае установку лучше провести с помощью закладной установочной рамы, поставляемой заводом вместе с подъемником. Рама вывешивается по уровню на регулировочных болтах и вспомогательных швеллерах, заливается бетоном. Если же пол готов (армированный бетон М 150 и маркой выше, толщиной не менее 150 мм), то установка на него подъемника производится при помощи анкерных болтов. Вначале подъемник выставляется по уровню при помощи регулировочных пластин, при этом металлические связи между опорами останутся над бетоном. По месту сверлятся отверстия под анкерные болты. Затем подъемник крепится анкерами к полу.

Оптимальное с функциональной точки зрения решение – параллелограммный платформенный гидравлический подъемник. На нем можно выполнять все виды ремонтных работ и технического обслуживания, выполняемых на других видах подъемников и смотровых канавах.

Проверка технического состояния передней подвески ГАЗ 31105

ПОЛЕЗНЫЙ СОВЕТ

При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и в шаровых шарнирах. Попросите помощника нажать на педаль тормоза, и если в этом случае ощутите люфт — неисправны шаровые шарниры.

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

На резиновых деталях подвески не допускаются:

– признаки старения резины;

– механические повреждения.

На резинометаллических шарнирах (сайлентблоках) не допускаются:

– признаки старения, трещины, одностороннее выпучивание резинового массива;

– отрыв резинового массива от арматуры. Дефектные детали замените.

ПРЕДУПРЕЖДЕНИЕ
Особое внимание обратите на механические повреждения (деформации, трещины и т.п.) элементов подвески, особенно рычагов.

Осмотрите следующие основные места снизу автомобиля:


1. Буфер сжатия.	2. Резинометаллические втулки верхнего рычага.


3. Чехлы шаровых шарниров.	4. Чехлы шаровых опор.

5. Резинометаллические втулки нижнего рычага.

ПРИМЕЧАНИЕ

Резинометаллические втулки рычагов подлежат замене:

– при невозможности дальнейшей регулировки развала колес (когда удалены все регулировочные прокладки);

– при разрывах и одностороннем «выпучивании» резинового массива.


6. Резиновые втулки нижних шарниров амортизаторов.	7. Резиновые массивы подушек штанги стабилизатора: на рычаге и…


8. …на лонжероне кузова.	9. Шаровые шарниры стоек стабилизатора (показана правая стойка, левая расположена симметрично).


10. Амортизаторы. Потеки амортизаторной жидкости и «потение» не допускаются.	11. Резиновые подушки верхних шарниров амортизаторов.

12. Для проверки шаровых шарниров и опор подставьте под нижний рычаг опору.

ПРЕДУПРЕЖДЕНИЕ
При работе на подъемнике соблюдайте осторожность: не уроните автомобиль, опуская его на опору.

13. Попросите помощника нажать на педаль тормоза и удерживать ее нажатой в течение проверки (для исключения влияния зазора в подшипниках ступицы). Короткими резкими движениями покачивайте колесо. Если ощущается зазор, замените шаровой шарнир.

14. Для проверки шаровых опор вставьте между нижним рычагом и поворотным кулаком монтажную лопатку и перемещайте ее свободный конец вверх и вниз. Если ощущается перемещение кулака относительно рычага, в опоре зазор, и ее необходимо заменить.

15. Повторите проверку для шарниров с противоположной стороны. Удалите опору из-под автомобиля.

Видео про «Проверка технического состояния передней подвески» для ГАЗ 31105

Ремонт передней подвески ВОЛГА

Диагностика стоек стабилизатора без инструмента

Диагностика верхней шаровой опоры в домашних условиях.

Особенности устройства правильного освещения

Обычно к освещению смотровой ямы в гараже предлагаются следующие требования:

безопасность (на первом месте!);
экономное потребление электроэнергии;
достаточная яркость для выполнения осмотра и для мелкого ремонта автомобиля;
качественное боковое освещение и хороший свет снизу, на днище автомобиля;
равномерное освещение без теней;
лампа не должна слепить газа.

Выбирая светильник для гаража, помните, что осветительные приборы, предназначенные для эксплуатации в домашних условиях вряд ли подойдут для неотапливаемого помещения. Выбирая осветительные приборы в магазине, отдайте предпочтение тем, которые подходят для улицы. Подробно о планировании электроснабжения в гараже без отопления написано в этой статье. Также в статье мы отразили некоторые идеи обустройства освещения смотровой ямы. Коротко перечислим основные тезисы.

Освещение смотровой ямы возможно только при использовании понижающего трансформатора. Их размещают на одном щитке со счетчиком.
В яме категорически запрещено устанавливать в яме выключатель и розетку. Ведь если возле ямы разольется вода, она может попасть в розетку, которая расположена ниже уровня пола. Это приведет к короткому замыканию.
Если планируется монтаж переносного светильника, рекомендуется выбрать низковольтовую модель. Альтернативой переноске выступает туристический светильник-фонарик, который крепится на голову.
Проводка должна быть скрытого типа, обладать надежной гидроизоляцией.

Признаки повреждения подшипника

Первичным маркером появления проблемы – характерный звук, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

нагрев колеса от центра без запаха разогретых тормозных колодок;
сильные вибрации в рулевой колонке и кузове от передних колес;
увод авто в сторону на больших скоростях от прямого курса;
тяжелый контроль руля на бездорожье;
хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

Без специального стенда диагностировать проблему вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замены ступичного подшипника в Ниве 21214 и 21213.

Широкий ассортимент гидравлических стоек

Ассортимент трансмиссионных стоек, доступных к заказу, включает:

Стойки трансмиссионные гидравлические грузоподъемностью 500 -1000 кг.
Стойки трансмиссионные пневмогидравлические.
Насадки для трансмиссионных стоек.

Так что если вам нужна качественная, надежная и не слишком дорогая стойка для снятия КПП то выбрать подходяще оборудование можно, просто проанализировав каталог. Тем более что все модели, представленные в нем, достаточно придирчиво отбираются специалистами компании по уровню качества и производительности, потому ваши деньги гарантированно будут потрачены не зря.

Приложения №4 к «Общесоюзным нормам технологического проектирования предприятий автомобильного транспорта» ОНТП 01-91 утвержденным концерном «Росавтотранс» 07 августа 1991 г.

Устройства и сооружения для осмотра автомобилей

20. Для обеспечения доступа к агрегатам, узлам и деталям, расположенным снизу подвижного состава, в процессе выполнения работ ТО и ТР преимущественно должны использоваться напольные механизированные устройства (гидравлические и электрические подъемники, передвижные стойки, опрокидыватели и т.п.). В отдельных случаях в соответствии с требования технологического процесса допускается устройство осмотровых канав .

21. Размеры осмотровых канав должны проектироваться с учетом следующих требований :

длина рабочей зоны осмотровой канавы должна быть не менее габаритной длины подвижного состава;
ширина осмотровой канавы должна устанавливаться, исходя из размеров колеи подвижного состава с учетом устройства наружных или внутренних реборд;
глубина осмотровой канавы должна обеспечивать свободный доступ к агрегатам, узлам и деталям, расположенным снизу подвижного состава и составляет:

для легковых автомобилей и автобусов особо малого класса — 1,3-1,5 м
для грузовых автомобилей и автобусов — 1,1-1,2 м
для внедорожных автомобилей-самосвалов — 0,5-0,7 м.

На въездной части осмотровой канавы следует предусматривать рассекатель высотой 0,15-0,20 м.

22. Проездные осмотровые канавы, располагаемые параллельно друг другу, должны, как правило, объединяться тоннелями (подземными переходами), а тупиковые канавы — открытыми траншеями.

Высота от пола до низа покрытия тоннеля должна составлять не менее 2 м, ширина тоннеля — не менее 1 м.
Ширина траншеи принимается равной 1,2 м без размещения в оборудования и 2,0-2,2 м при размещении в ней оборудования.
Для входа в осмотровые канавы следует предусматривать лестницы шириной не менее 0,7 м в количестве:
для тупиковых осмотровых канав, объединенных траншеями — не менее одной на три канавы; для индивидуальных проездных осмотровых канав, объединенных тоннелями — не менее одной на четыре канавы;
для проездных осмотровых канав поточных линий — не менее двух на каждые поточные линии, расположенные с противоположных сторон (расстояние до ближайшего выхода должно быть не более 25 м;
для тупиковых осмотровых канав, не объединенных траншеями — по одной на каждую канаву.
Входы в осмотровые канавы не должны располагаться под автомобилями и на путях движения (за исключением постов для специальной обработки подвижного состава в соответствии СНиП 2.01.57-85) и маневрирования подвижного состава и иметь ограждение перилами высотой 0,9 м.

23. На тупиковых осмотровых канавах следует предусматривать устройство упоров для колес автомобилей.
