Как работает редуктор заднего моста?

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто. Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана

Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

В 3-й и 4-й генерации ГБО данный прибор по конструкции упрощён. Часть опций передана коллектору. Отпала потребность в большом количестве мембранных перегородок. Для разделённой системы впрыска хватает 2 ступени и одного электроклапана.

Число датчиков стало большим по количеству. Добавилось сложное по конструкции фильтрующее устройство, обеспечивающее очистку газа.

Механизм настраивать стало удобнее. Электронный блок управления подключается к ноутбуку. Запускается специальная программа, которая проводит настройку и диагностику. Хорошо поддаются регулировке приборы от брендов Томасетто и Ловато.

Принцип работы газового редуктора ГБО нужно учитывать при выборе данного устройства

Обращать внимание, к какой генерации он относится, есть ли на нём пыле- и влагозащита. Мощностные характеристики должны быть с запасом. А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве

А вот габариты при этом должны соответствовать площади, которое можно отвести на устройство в подкапотном пространстве.

Читайте далее:

Газовый редуктор Ловато: классика ГБО

Газовый редуктор Томасетто АТ-07: доверие к классике

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как происходит регулировка редуктора Ловато на инжекторе?

Клапан газовый Lovato: назначение, устройство и принцип работы

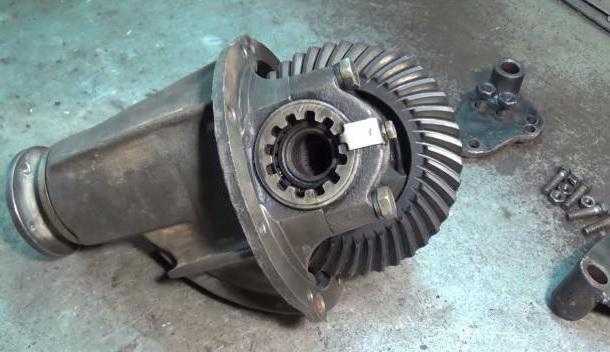

Устройство и технические характеристики редуктора

Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.

Главными элементами редуктора являются корпус, главная пара шестерён и дифференциал с сателлитами

Передаточное число заднего редуктора

Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.

Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:

автомобиль устанавливается на нейтральную передачу;
задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.

Подшипники

Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.

Все подшипники заднего редуктора «семёрки» роликовые, однорядные, конические

Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.

Планетарная пара

Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.

Планетарная пара имеет косозубую передачу для снижения уровня шума

Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

при закручивании подача газа будет сбавляться редуктором;
при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкойИсточник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Предложение от производителя

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Выше или ниже?

Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих авто. Какой редуктор на ВАЗ-2107 поставить? Выбирать передаточное число стоит, исходя из мощности мотора. Если поставить пару с низким соотношением (для «Жигулей» максимальный параметр – 3,9), машине будет проще разгоняться до максимальной скорости. Но в диапазоне 0-100 километров в час она потеряет значительное время на разгон.

Если мотор не подвергался доработкам, лучше ставить редуктор с соотношением «4,4». Машина будет быстрее разгоняться до ста километров в час, но больше этой скорости она не поедет либо будет набирать ее очень медленно. Поэтому регулировка передаточных чисел редуктора не единственная доработка для «семерки». Помимо этого придется дорабатывать и сам мотор.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2020 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Задний узел имеет каталожный номер 3162-2400010-10 с передаточным числом 4,111.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Устройство заднего моста спайсер УАЗ Патриот

Самое первое разберем из каких основных деталей состоит задний мост спайсер:

Сальник хвостовика, при разборе меняется на новый.
Передний подшипник хвостовика
Задний подщипник
Диферинциал или блокировка заднего моста
Подкручивающее колесо для установки диферинциала
Ведущая шестеренка
Опорная втулка
Флянец со шлицами

Для того, чтобы разобрать задний мост, необходимо открутить полуоси с двух колес и слегка их выдвинуть. Теперь оси не мешают для снятия диферинциала или блокировки, у кого что стоит. Даже если диферинциал на первый взгляд чистый, лучше промыть его керосином для дальнейшей более устойчивой работы.

Разборка

Откручиваем крышку и опускаем вниз. Внутри конструкции стоит опорный подшипник номер 1, он большого диаметра. Наружный подшипник с внешней стороны конструкции маленького диаметра. Внутри конструкции ведущая шестеренка в нее запрессовывается подшипник, в народе она называется паросенок.

Между подшипником и шестеренкой есть прокладка

которая была специально поставлена при регулировки редуктора. Для того чтобы он не шумел. Если Вы меняете главную пару подшипников, надо менять и регулировочное кольцо, так как оно может не подойти. Далее на эту конструкцию устанавливается опорная втулка,

затем ставится второй подшипник. Затем все это зажимается в обоймах и вращается. Последнее, что одевается на конструкцию-это флянец и затягивается.

Между флянцем и подшипником стоит сальник

для того, чтобы масло не вытекало.Ремонт заднего моста на уаз не требует специальной подготовки. Пружины на задний мост заказывают отдельно на уаз патриот.

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

деформация чулка. Если корпус деформирован, можно попытаться восстановить его, но лучше заменить на исправный;
изгиб полуосей и чрезмерное биение. В этом случае деталь подлежит замене;
повышенный износ на шлицах. Требуется осмотр шестерён и шлицев полуосей, а после замена повреждённых элементов;
неправильно отрегулирован редуктор, износ или поломка шестерён либо подшипников. Необходима полная разборка, деффектовка и ремонт механизма;
низкий уровень масла. Нужно проверить уровень, довести его до нормы и убедиться, что нет подтекания через манжетные уплотнения и прокладки.

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

изношенные или неверно отрегулированные подшипники дифференциала. Требуется демонтаж, осмотр и ремонт редуктора;
неправильно выставлено зацепление между зубьями конической и планетарной шестерён. Проблема решается правильной регулировкой;
износ полуосевых подшипников. Необходимо снятие неисправной полуоси и замена подшипника;
мало смазки. Проблема устраняется таким же образом, как и при постоянных шумах.

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.

Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Газовое оборудование Ловато

ГБО 4-го поколения Ловато представлено продукцией SMART ExR, C-OBD II и E-Go:

Lovato Smart ExR — унаследовавшая главные моменты систем для авто с прямым впрыском. Но теперь у установщиков есть эффективный инструмент для настройки ГБО. Изменение светового сигнала на переключателе показывает, что машина перешла на газ. То есть не нужно даже нажимать на кнопку, вмешательства человека уже не требуется. На пропан-бутане и на метане машина едет так же легко и плавно, как на штатном горючем. ЭБУ держит под контролем всю работу силовой установки и при необходимости выполняет замену алгоритма работы газового инжектора.
SMART ExR разработан для 3-4-цилиндровых моторов с последовательным бензиновым впрыском. Встроен инструмент автокалибровки на любых оборотах мотора, для упрощения настройки системы и в итоге снижению расходования горючего.
EASY FAST C-обд II для 8-ми цилиндровых авто. Считается наиболее функциональным и высокопроизводительным. Опция автокорректировки обеспечивает точный расчёт подачи газа и оптимизацию эксплуатации ДВС. Подключается к штатной диагностике автомашины через протокол OBD II.
E-go — бюджетная версия Ловато 4 поколения для систем впрыска и моторов до 4-х цилиндров. Демонстрирует инновационные технические разработки.

Современные газовые форсунки Lovato представлены тремя типами:

Lovato КР (DP) – являются наиболее надёжными в своём классе, их ставят на автомобили, которые требуют особой точности и скорости работы.
Lovato LP – форсунки для систем Smart, могут быть заменены на KP.
Lovato EP (EP1) — форсунки, предназначенные для систем E-Go. Являются проверенными, не представляющими сложностей для монтажа, отвечают современным нормативам международных стандартов.

Среди автолюбителей востребованы редукторы Ловато. Так, редуктор Ловато 4 поколения приспособлен к эксплуатации с любым качеством горючего. Пропановый редуктор ГБО Ловато rgv090 считается одним из самых надёжных для карбюраторных авто.
