Снятие и установка главной передачи заднего моста уаз патриот 3163

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

  1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
  2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
  3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
  4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

  1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
  2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
  3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
  4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
  5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Особенности регулировки редуктора заднего моста

Редуктор заднего моста Патриота

Редуктор заднего моста — это устройство, подающее сигнал крутящему моменту. Время от времени устройство нуждается в регулировке. Если на минимальной скорости в 30 км/ч вы вдруг услышали странный гул, знайте — это сбой не двигателя, а редуктора. Причиной может быть слишком мощная нагрузка на автомобиль. Обычно сбой происходит, если машина часто выполняет роль тягача с прицепом.

Чтобы отрегулировать редуктор заднего моста самостоятельно, нам понадобится следующий инвентарь:

  • специальные регулировочные кольца;
  • динамометрический ключ;
  • штангенциркуль;
  • наждачка и нить;
  • мост УАЗ.

Инструкция по регулировке редуктора заднего моста.

Любой ремонт всегда начинается с тщательного, внимательного осмотра. Хорошо бы промыть детали в керосине, очистить от пыли. Как правило, под толстым слоем грязи обязательно проявляются какие-нибудь дефекты, являющиеся виновниками сбоя. Обычно это дефект зубьев шестерни

В данном случае необходимо заменить поврежденную деталь на новую.
Важно проверить грани зубьев. Если они затупились, появились забоины или зубья закруглились, замените их

Если дефекты незначительны, достаточно просто прошкурить деталь, чтобы заточить зубья и немного отполировать.
Собирая редуктор УАЗ, важно не забыть поставить новые детали. Если сборка проводится на базе старого устройства, необходимо замерить габариты ведущей шестерни и регулировочного кольца, так как одна деталь будет новая, а другая старая. Между ними могут возникнуть несоответствия, которые негативным образом отразятся на дальнейшей работе моста. Чтобы определить, какой толщины должно быть новое регулировочное кольцо, стоит замерить старую и новую шестерни (размеры обозначены «+» и «-»), отнять от размера новой детали размер старой, а потом разделать на 100. Так, если старая деталь обозначена цифрой «10», а новая «-4», то мы получим следующий математический пример: 4-(-10)=14. Как мы знаем еще со школы, «-» на «-» дает «+». Далее: 14_100=0,14 мм. То есть новое регулировочное кольцо должно быть на 0,14 мм меньше старой детали.
Все проемы и изгибы нужно хорошо зачистить шкуркой. Устанавливаем подшипники в картер, затем ставим остальные детали и закручиваем гайкой.
Понадобится уровень, по которому нужно выставить горизонтальную линию картера. Чтобы определить объем зазора между деталями, необходим плоский щуп. Теперь воспользуемся другой формулой: от величины отклонения новой шестерни отнимем величину зазора. В итоге мы получим необходимую толщину регулировочного кольца.
Нам понадобится что-то для оправки, можно взять простой кусок трубы. Устанавливаем регулировочное кольцо на вал, который ставим в картер.
Монтируем детали.
Закручиваем гайку.
На фланец наматываем тугую нить, привязываем динамометр. С помощью него мы сможем определить степень прокручивания вала ведущей шестерни. Средний показатель — 6,9 кгс. Если ваш показатель гораздо меньше данной величины, следует немного подтянуть гайку. Если, наоборот, больше, то придется, разобрав редуктор, поставить новую распорную втулку.
Ставим картер в корпус дифференциала. Фиксируем болты.
Устраняем все зазоры путем закручивания гайки ведомой шестерни. Зазор должен быть не больше 0,1 мм.

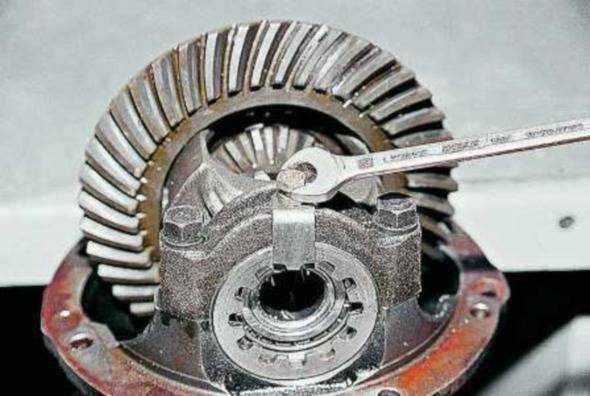

Затянув все гайки, крепим стопорные пластины. Регулировка проведена.

Основные типы неисправностей и их причины

Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:

  1. Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
  2. Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
  3. В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
  4. Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
  5. Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.

Также будет интересно почитать: Lada XRay — кроссовер с современным дизайном для отечественных дорог

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Редукторный мост — что это такое?

Мост — это соединяющая колеса балка, принимающая на себя мощь нагрузки, смягчающая ее посредством пружин и передающая крутящий момент колесам. Без этой детали автомобиль не был бы способен решать ежедневные рабочие задачи, это неотъемлемая составляющая машины.

Существует 2 основных вида мостов: гражданский (его еще называют колхозный) и редукторный (военный). Встречаются также тюнинговые версии. Например, портальные мосты, которые превращают внедорожник в потрясающий вездеход.

Передний мост Патриота

У военного моста имеется такой устройство, как бортовой редуктор УАЗ. У гражданских бортовой редуктор не наблюдается. Крутящий момент последних приходится исключительно на главную пару колес, а у военных — распределяется между редукторами и главной парой. Благодаря выносливости и надежности редукторный мост нашел свое применение в военной технике. Колхозные, гражданские мосты ставятся на обычные легковушки, не нуждающиеся в фантастических качествах проходимости.

Военные мосты представлены П-образной балкой довольно сложной конструкции, они устанавливаются на автомобили УАЗ. На УАЗы ставятся и гражданки, но вояки открывают лучшие возможности. Особенно они целесообразны, когда нужно часто преодолевать бездорожье.

Преимущества редукторных мостов перед гражданскими.

  1. Военный мост обладает большим клиренсом, нежели гражданский: 30 см против 22 см.
  2. Редукторный мост имеет большую тягой, благодаря чему автомобиль становится способен перевозить габаритные грузы, может быть отличным буксиром, проходить по грязи на малых оборотах.
  3. Военный мост считается надежнее. Данные агрегаты разрабатывались для нужд армии и одобрены Министерством обороны России.
  4. Вояки стоят недорого. Несмотря на сложность конструкции, их ремонт не отнимает много сил и времени, они просты в эксплуатации.

ведущая шестерня — это… Что такое ведущая шестерня?

  1. drive gear

ведущая шестерня

EN

Русско-английский словарь нормативно-технической терминологии. academic.ru. 2015.

  • ведущая часть ремня
  • ведущая шестерня вращателя

Смотреть что такое «ведущая шестерня» в других словарях:

  • ведущая шестерня — — Тематики энергетика в целом EN drive gear …   Справочник технического переводчика

  • ведущая шестерня вращателя — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN drill head drive gear …   Справочник технического переводчика

  • коническая ведущая шестерня — коническое зубчатое колесо — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы коническое зубчатое колесо EN bevel pinion …   Справочник технического переводчика

  • КОРОБКА ПЕРЕДАЧ — многозвенный механизм, в к ром ступенчатое изменение передаточного отношения осуществляется при переключении зубчатых передач, размещ. в отд. корпусе (коробке) или в общем корпусе с др. механизмами. К. п., предназ нач. для изменения частоты… …   Большой энциклопедический политехнический словарь

  • Шестерённая гидромашина — Шестерённая (шестерёнчатая) гидромашина  один из видов объёмных гидравлических машин. Шестерённый насос с внешним зацеплением: Drive Gear  ведущая шестерня; Idler Gear  ведомая шестерня; Seal  уплотнен …   Википедия

  • СУ-4 — во время испытаний, 1934 год …   Википедия

  • Дифференциал — (Differential) Определение дифферинциала, дифферинциал функции, блокировка дифферинциала Информация об определении дифферинциала, дифферинциал функции, блокировка дифферинциала Содержание Содержание математический Неформальное описание… …   Энциклопедия инвестора

  • Пила камнерезная —         рабочий орган камнерезной машины (См. Камнерезные машины). П. к. подразделяются на дисковые, кольцевые фрезы, цепные бары, канатные пилы (См. Канатная пила).          Дисковые пилы для резания мягких пород (известняки, туфы) изготовляются …   Большая советская энциклопедия

  • Мастодонты на колесах —         28 сентября (11 октября) 1916 года Генеральный штаб Русской Армии получил телеграмму русского военного агента в Англии с описанием тактико технических характеристик британских танков. Эта, по существу первая попавшая в Россию конкретная… …   Энциклопедия техники

  • пусковая система — Рис. 1. Схема воздушной пусковой системы многодвигательного самолёта. пусковая система газотурбинного двигателя  совокупность устройств, предназначенных для принудительной раскрутки ротора газотурбинного двигателя при его запуске. П. с.… …   Энциклопедия «Авиация»

  • пусковая система — Рис. 1. Схема воздушной пусковой системы многодвигательного самолёта. пусковая система газотурбинного двигателя  совокупность устройств, предназначенных для принудительной раскрутки ротора газотурбинного двигателя при его запуске. П. с.… …   Энциклопедия «Авиация»

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

  • пассатижи для расшплинтовки гайки;
  • гаечные ключи на «22» и «16»;
  • наконечник типа Т-30 в виде звездочки;
  • WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

  1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
  2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
  3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
  4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
  5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Особенности регулировки редуктора заднего моста

Редуктор заднего моста Патриота

Редуктор заднего моста — это устройство, подающее сигнал крутящему моменту. Время от времени устройство нуждается в регулировке. Если на минимальной скорости в 30 км/ч вы вдруг услышали странный гул, знайте — это сбой не двигателя, а редуктора. Причиной может быть слишком мощная нагрузка на автомобиль. Обычно сбой происходит, если машина часто выполняет роль тягача с прицепом.

Чтобы отрегулировать редуктор заднего моста самостоятельно, нам понадобится следующий инвентарь:

  • специальные регулировочные кольца;
  • динамометрический ключ;
  • штангенциркуль;
  • наждачка и нить;
  • мост УАЗ.

Инструкция по регулировке редуктора заднего моста.

Любой ремонт всегда начинается с тщательного, внимательного осмотра. Хорошо бы промыть детали в керосине, очистить от пыли. Как правило, под толстым слоем грязи обязательно проявляются какие-нибудь дефекты, являющиеся виновниками сбоя. Обычно это дефект зубьев шестерни

В данном случае необходимо заменить поврежденную деталь на новую.
Важно проверить грани зубьев. Если они затупились, появились забоины или зубья закруглились, замените их

Если дефекты незначительны, достаточно просто прошкурить деталь, чтобы заточить зубья и немного отполировать.
Собирая редуктор УАЗ, важно не забыть поставить новые детали. Если сборка проводится на базе старого устройства, необходимо замерить габариты ведущей шестерни и регулировочного кольца, так как одна деталь будет новая, а другая старая. Между ними могут возникнуть несоответствия, которые негативным образом отразятся на дальнейшей работе моста. Чтобы определить, какой толщины должно быть новое регулировочное кольцо, стоит замерить старую и новую шестерни (размеры обозначены «+» и «-»), отнять от размера новой детали размер старой, а потом разделать на 100. Так, если старая деталь обозначена цифрой «10», а новая «-4», то мы получим следующий математический пример: 4-(-10)=14. Как мы знаем еще со школы, «-» на «-» дает «+». Далее: 14_100=0,14 мм. То есть новое регулировочное кольцо должно быть на 0,14 мм меньше старой детали.
Все проемы и изгибы нужно хорошо зачистить шкуркой. Устанавливаем подшипники в картер, затем ставим остальные детали и закручиваем гайкой.
Понадобится уровень, по которому нужно выставить горизонтальную линию картера. Чтобы определить объем зазора между деталями, необходим плоский щуп. Теперь воспользуемся другой формулой: от величины отклонения новой шестерни отнимем величину зазора. В итоге мы получим необходимую толщину регулировочного кольца.
Нам понадобится что-то для оправки, можно взять простой кусок трубы. Устанавливаем регулировочное кольцо на вал, который ставим в картер.
Монтируем детали.
Закручиваем гайку.
На фланец наматываем тугую нить, привязываем динамометр. С помощью него мы сможем определить степень прокручивания вала ведущей шестерни. Средний показатель — 6,9 кгс. Если ваш показатель гораздо меньше данной величины, следует немного подтянуть гайку. Если, наоборот, больше, то придется, разобрав редуктор, поставить новую распорную втулку.
Ставим картер в корпус дифференциала. Фиксируем болты.
Устраняем все зазоры путем закручивания гайки ведомой шестерни. Зазор должен быть не больше 0,1 мм.
Затянув все гайки, крепим стопорные пластины. Регулировка проведена.

Радиальный зазор

Радиальный зазор в подшипниках это расстояние на которое перемещается одна обойма относительно другой в радиальном направлении. Эта величина получила название – радиальный люфт.


Рис. 3 Радиальный зазор

Замеры величин производятся на специальных стендах с микрометрической головкой. (см рис.4) Самый простой способ замера – щупами, подвесив изделие на горизонтальном стержне. Наружное кольцо под своим весом опуститься вниз, обозначив радиальный зазор. Определить величину которого можно соответствующим по величине щупом протолкнув его между верхней точкой шарика и зеркалом обоймы в самой нижней точке, или поставив подшипник на плиту, но тогда зазор будет замеряться по самой крайней верхней точке (см. рис. 4.).


Рис. 4. Замер радиального смещения обойм
